Устройство для сортировки некодированных карт

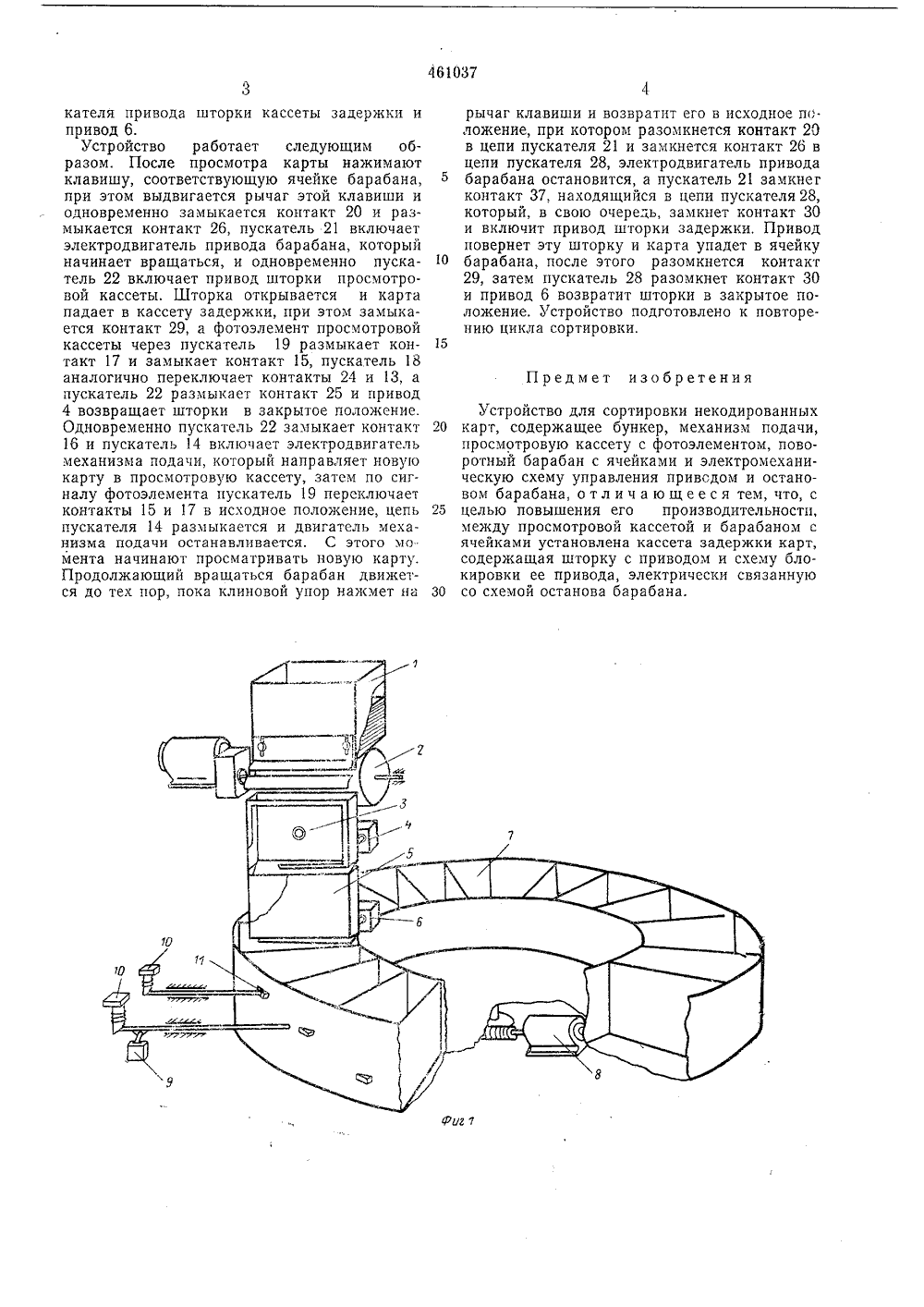

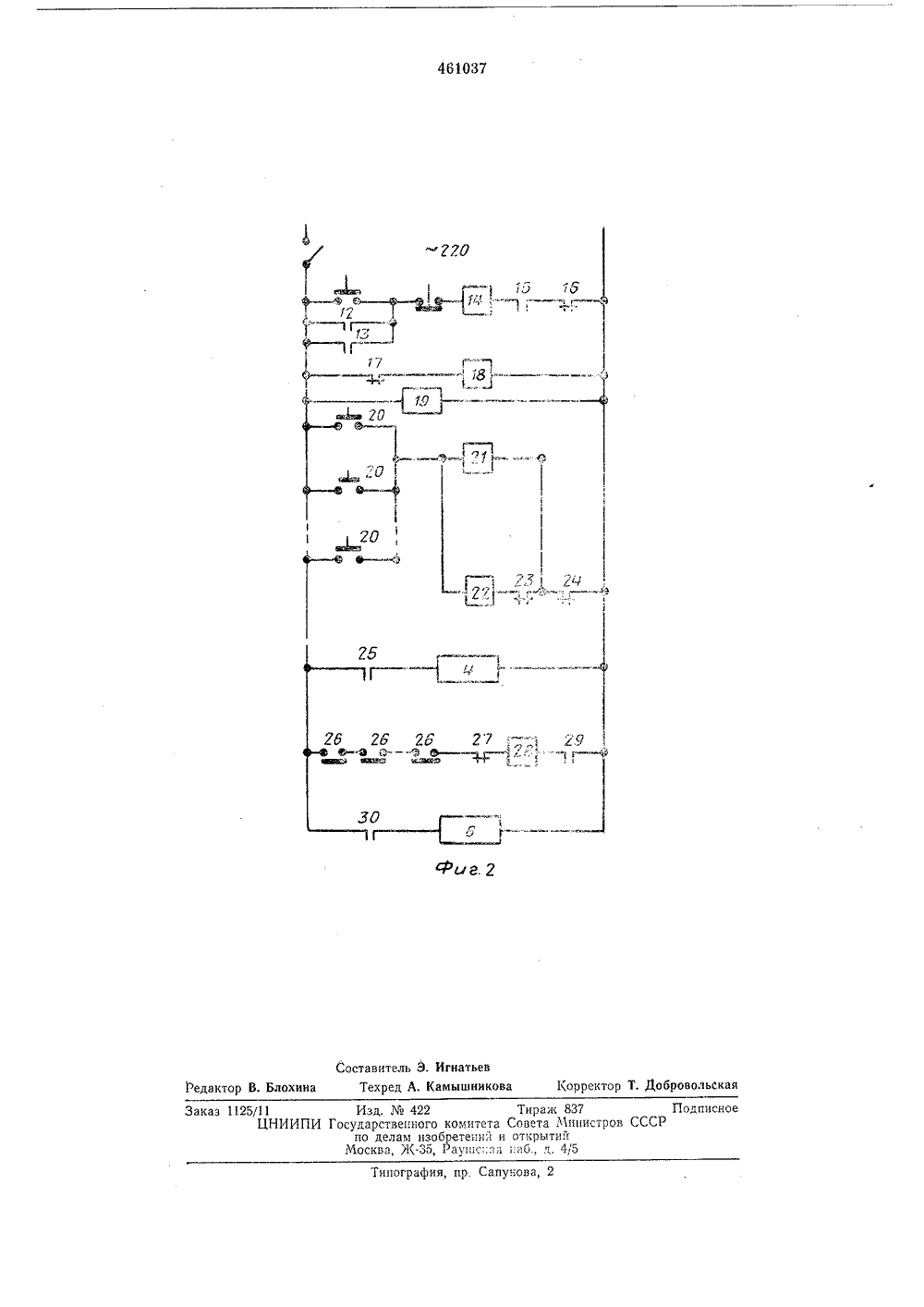

(11) 461037 Союз Советских Социалистических РеснубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 61) Дополнительное к авт. свид-ву22) Заявлено 06,04,72 (21) 1769364/28-1с присоединением заявки Мо23) Приоритетпубликовано 25.02,75, Бюллетень М 7Дата опубликования описания 11,04,75 л. В 651 т 29 В 07 с 1/О Государственный комитет Совета Министров СССРро делам изобретений- ю открытий 53) УДК 621.928,2(088.8) 72) Авторы изобретени Шабанов, В. И. Абрамович, Г. В, Моисеенко(54) УСТРОЙСТВО СОРТИРОВКИ НЕКОДИРОВАННЪХ КАРТ тся его ке карт ировке п в 25 сИзобретение относится к области механизации труда при сортировке информационных материалов, например карт, требующих визуальной оценки.Известно устройство для сортировки карт, содержащее бункер, механизм подачи, просмотровую кассету, поворотный барабан и электромеханическую схему управления приводом и остановом барабана.Недостатком этого устройства являе полная остановка при визуальной оцен и простой оператора при транспорт карт.С целью повышения производительности при сортировке в предлагаемом устройстве между просмотровой кассетой и барабаном с ячейками установлена кассета задержки карт, содержащая шторку с приводом и схему блокировки привода, электрически связанную со схемой останова барабана.На фиг. 1 показано предлагаемое устройство, общий вид; на фиг, 2 - электрическая схема блокировки привода.Устройство состоит из бункера 1, механизма подачи 2, просмотровой кассеты 3, привода 4 шторки просмотровой кассеты, кассеты задержки 5, привода 6 шторки кассеты задержки, барабана 7 с ячейками, электродвигателя 8 привода барабана, выключателей 9, клавишей 10 с рычагами, клиновых упоров 11 на барабане и электрической схемы блокировки привода, на которой указаны параллельно включенные между собой следующие цепи последовательного соединения: замыкающий контакт 12 пускателя механизма подачи и замыкающий контакт 13 пускателя фотоэлемента просмотровой кассеты, пускатель 14 механизма подачи, замыкающий контакт 15 пускателя фотоэлемента просмотровой кассеты и 10 размыкающий контакт 16 пускателя приводапросмотровой кассеты; размыкающий контакт 17 пускателя фотоэлемента просмотровой кассеты, пускателя 18; пускатель 19 фотоэлемента просмотровой кассеты; замыкающие кон такты 20, соединенные между собой параллельно в количестве, равном числу клавишей с рычагами, пускатель 21 электродвигателя привода барабана, пускатель 22 привода шторки просмотровой кассеты, размыкаю щий контакт 23 пускателя 18 и размыкающийконтакт 24 пускателя привода шторки кассеты задержки; замыкающий контакт 25 пускателяривода, шторки просмотровой кассеты и приод 4; размыкающие контакты 26, механичеки соединенные с клавишами 10, размыкающий контакт 27 пускателя электродвигателя привода барабана, пускатель 28 привода шторки кассеты задержки и замыкающий контакт 29, управляемый фотоэлементом кас сеты задержки; замыкающий контакт 30 пускателя привода шторки кассеты задержки и привод 6.Устройство работает следующим образом. После просмотра карты нажимают клавишу, соответствующую ячейке барабана, при этом выдвигается рычаг этой клавиши и одновременно замыкается контакт 20 и размыкается контакт 26, пускатель 21 включает электродвигатель привода барабана, который начинает вращаться, и одновременно пускатель 22 включает привод шторки просмотровой кассеты. Шторка открывается и карта падает в кассету задержки, при этом замыкается контакт 29, а фотоэлемент просмотровой кассеты через пускатель 19 размыкает контакт 17 и замыкает контакт 15, пускатель 18 аналогично переключает контакты 24 и 13, а пускатель 22 размыкает контакт 25 и привод 4 возвращает шторки в закрытое положение. Одновременно пускатель 22 замыкает контакт 16 и пускатель 14 включает электродвигатель механизма подачи, который направляет новую карту в просмотровую кассету, затем по сигналу фотоэлемента пускатель 19 переключает контакты 15 и 17 в исходное положение, цепь пускателя 14 размыкается и двигатель механизма подачи останавливается. С этого мо. мента начинают просматривать новую карту. Продолжающий вращаться барабан движется до тех пор, пока клиновой упор нажмет на рычаг клавиши и возвратит его в исходное положение, при котором разомкнется контакт 20 в цепи пускателя 21 и замкнется контакт 26 в цепи пускателя 28, электродвигатель привода барабана остановится, а пускатель 21 замкнег контакт 37, находящийся в цепи пускателя 28, который, в свою очередь, замкнет контакт 30 и включит привод шторки задержки. Привод повернет эту шторку и карта упадет в ячейку 10 барабана, после этого разомкнется контакт29, затем пускатель 28 разомкнет контакт 30 и привод 6 возвратит шторки в закрытое положение. Устройство подготовлено к повторению цикла сортировки,15 Предмет изобретенияУстройство для сортировки некодированных 20 карт, содержащее бункер, механизм подачи,просмотровую кассету с фотоэлементом, поворотный барабан с ячейками и электромеханическую схему управления приводом и остановом барабана, отличающееся тем, что, с 25 целью повышения его производительности,между просмотровой кассетой и барабаном с ячейками установлена кассета задержки карт, содержащая шторку с приводом и схему блокировки ее привода, электрически связанную 30 со схемой останова барабана.оставитель Э. Игнат хред А. Камышникова едактор В. Блохи Тираж 837Совета Миписоткрытлпаб., т, 4/5 аказ 1125/11ЦНИ писи Изд.422 осударственного комитета по делам пзобретепппМосква, )К, Раушсзя
