Туковысевающий аппарат
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

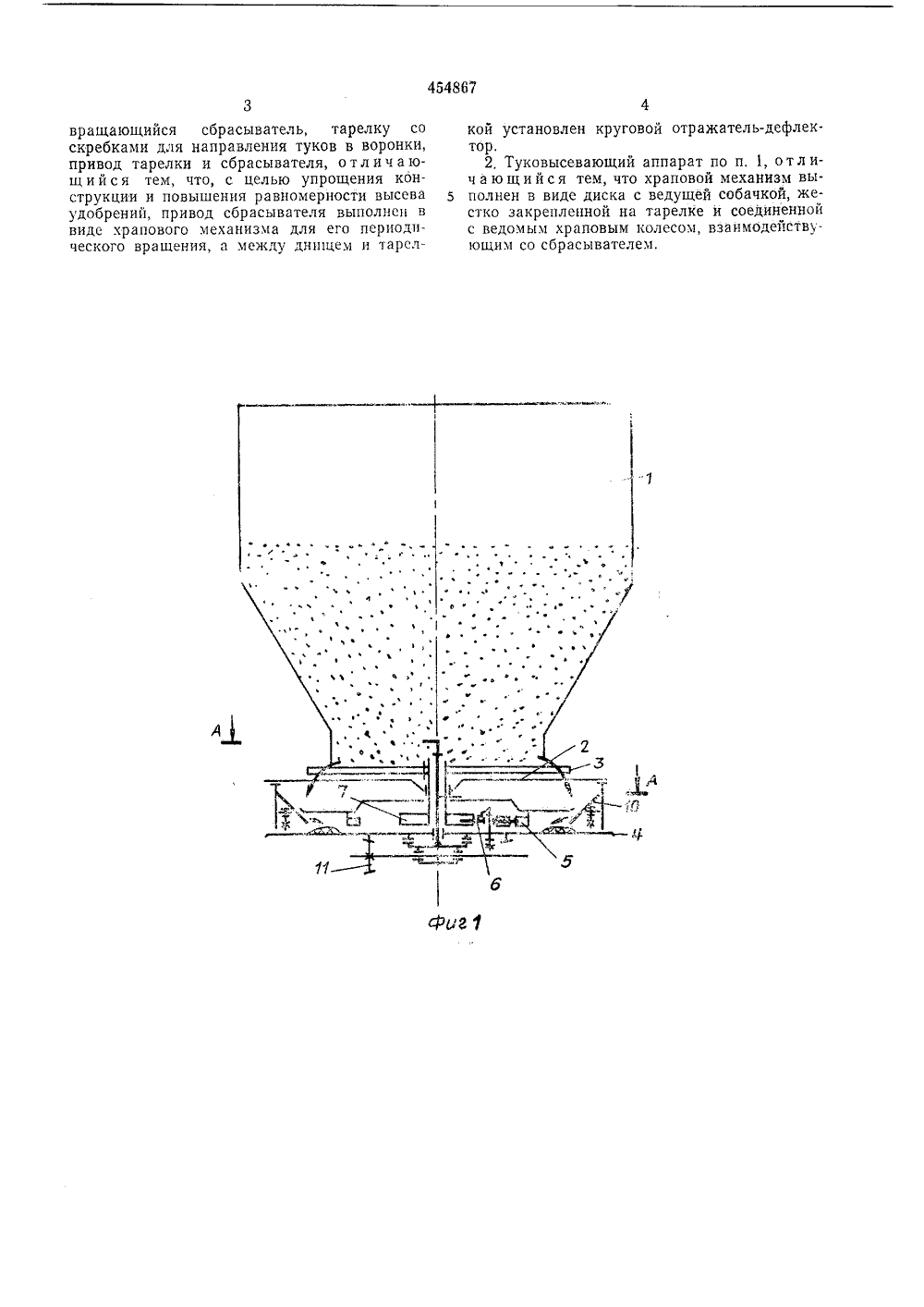

иц 454867 Союз Советских Социалистических Республик. Кл. А 01 с 1 присоединением заявки Ъ сударственний кемитеавета Иинистрае СССРпа делам изобретенийи открытий, Е. Васев 71) Заявитель ловное специализированное конструкторскоедля хлопководства по машинам(54) ТУКОВЫСЕВАЮЩИЙ АППАРАТ риодически вращающийся лопастной сбрасыватель 3 для подачи удобрений из бункера через круговую высевную щель между торцом бункера и днищем на равномерно вращающу юся тарелку 4. Механизм привода сбрасывателя выполнен в виде храпового механизма, содержащего неподвижный диск 5 с ведущей собачкой 6, ось качания которой жестко закреплена на тарелке, и ведомое храповое ко лесо 7, взаимодействующее со сбрасывателем.Над вращающейся тарелкой установлены скребки 8 для направления туков в приемные воронки 9. Между днищем и тарелкой расположен круговой отражатель-дефлектор 10.15 Механизм привода тарелки выполнен в видеконической зубчатой передачи 11.При работе аппарата удобрения из бункера лопастями сбрасывателя через круговую высевную щель подаются на вращающуюся 20 тарелку, За время остановки сбрасывателя,попавшая на тарелку порция удобрений перемещается ею, а следующая порция поступает на тарелку рядом с предыдущей, образуя непрерывный равномерный валик. По 25 следний захватывается скребками, и удобре.ния направляются в приемные воронки. ципиальная вид сбоку о А - А наредмет изоб 1. Ту30 бункер Изобретение относится к области сельскохозяйственного машиностроения, а именно каппаратам для рядкового внесения удобрений.В известных туковысевающих аппаратах,включающих бункер с днищем, над которымрасположен вращающийся сбрасыватель, тарелку со скребками для направления туков вворонки, механизм привода тарелки и сбрасывателя, угловая скорость тарелки превышает скорость сбрасывателя.Такие аппараты конструктивно сложны иимеют сравнительно большой вес.Цель изобретения - повышение равномерности высева удобрений.Достигается тем, что механизм приводасбрасывателя выполнен в виде храпового механизма для его периодического вращения,а между днищем и тарелкой установлен круговой отражатель-дефлектор; храповой механизм выполнен в виде диска с ведущей собачкой, жестко закрепленной на тарелке и соединенной с ведомым храповым колесом, взаимодействующим со сорасывателем.1-1 а фиг, 1 представлена принсхема туковысевающего аппарата,в разрезе; на фиг, 2 - разрез пфиг. 1.Предложенный туковысевающий аппаратвключает бункер 1 для минеральных удобрений с дницем 2, над которым расположен пеысевающий аппарат, включающий днищем, над которым расположен"У вращающийся сбрасыватель, тарелку со скребками для направления туков в воронки, привод тарелки и сбрасывателя, о т л и ч а ющ и й с я тем, что, с целью упрощения конструкции и повышения равномерности высева удобрений, привод сбрасывателя выполнен в виде храпового механизма для его периодического вращения, а между днищем и тарслкой установлен круговой отражатель-дефлектор.2, Туковысевающий аппарат по п. 1, отлич а ю щ и й с я тем, что храповой механизм вы полнен в виде диска с ведущей собачкой, жестко закрепленной на тарелке и соединенной с ведомым храповым колесом, взаимодействующим со сбрасывателем.Составитель Ю. федоровРедактор А. Купрякова Техред А. Камышникова Корректор В. Брыкспна Заказ 244/5 Изд.2004 Тираж 565 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2
СмотретьЗаявка
1820698, 09.08.1972
ГОЛОВНОЕ СПЕЦИАЛИЗИРОВАННОЕ КОНСТРУКТОРСКОЕ БЮРО ПО МАШИНАМ ДЛЯ ХЛОПКОВОДСТВА
ПОРТОН ЛЕОНИД АБЕЛЕВИЧ, СУФИЯНОВ РИФКАТ ХАТЫПОВИЧ, БАРЕР НАТАН БОРИСОВИЧ, БАСЕВИЧ ЛЕВ ЕФИМОВИЧ
МПК / Метки
МПК: A01C 17/00
Метки: аппарат, туковысевающий
Опубликовано: 30.12.1974
