Способ получения структурированных полиуретанов

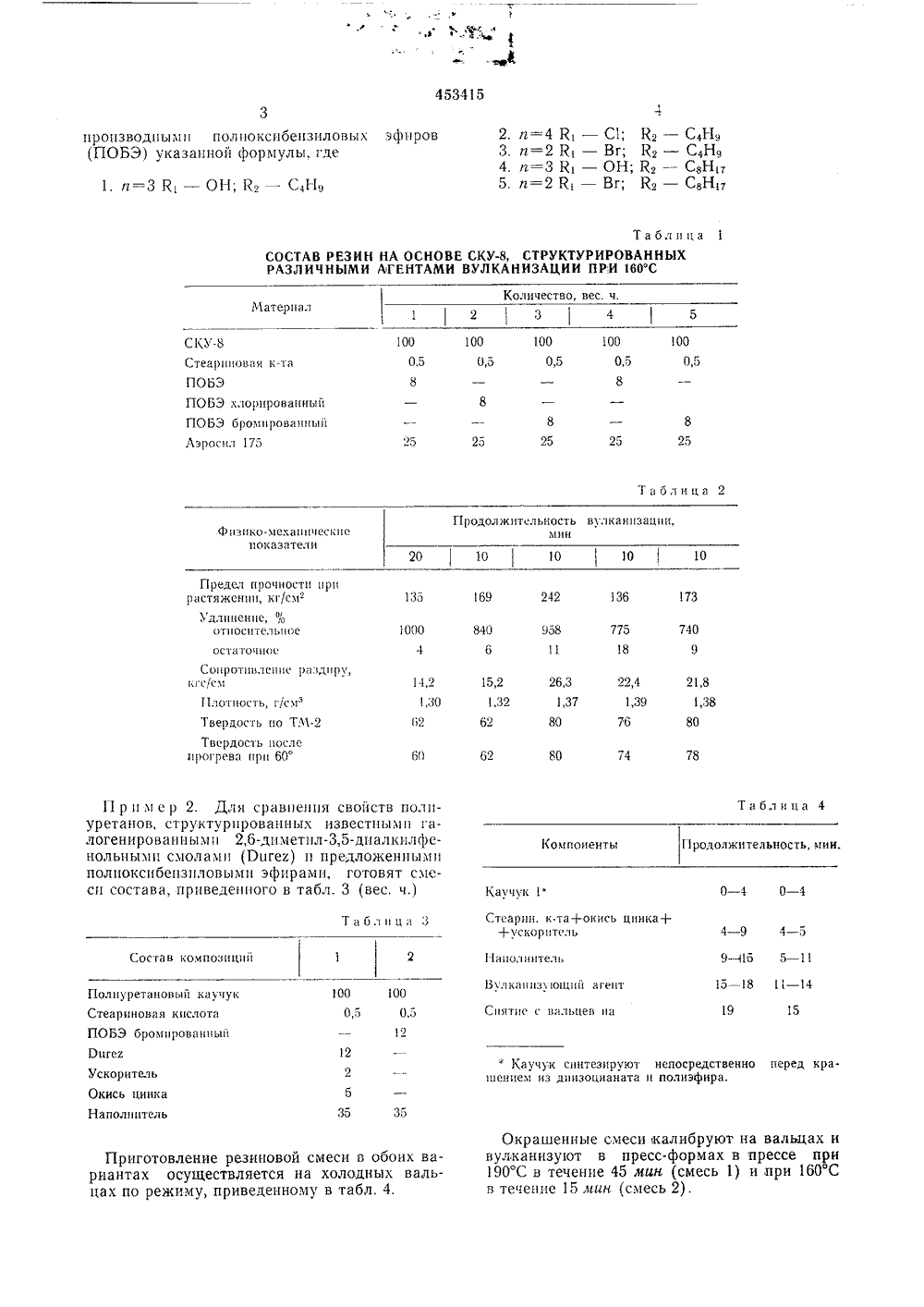

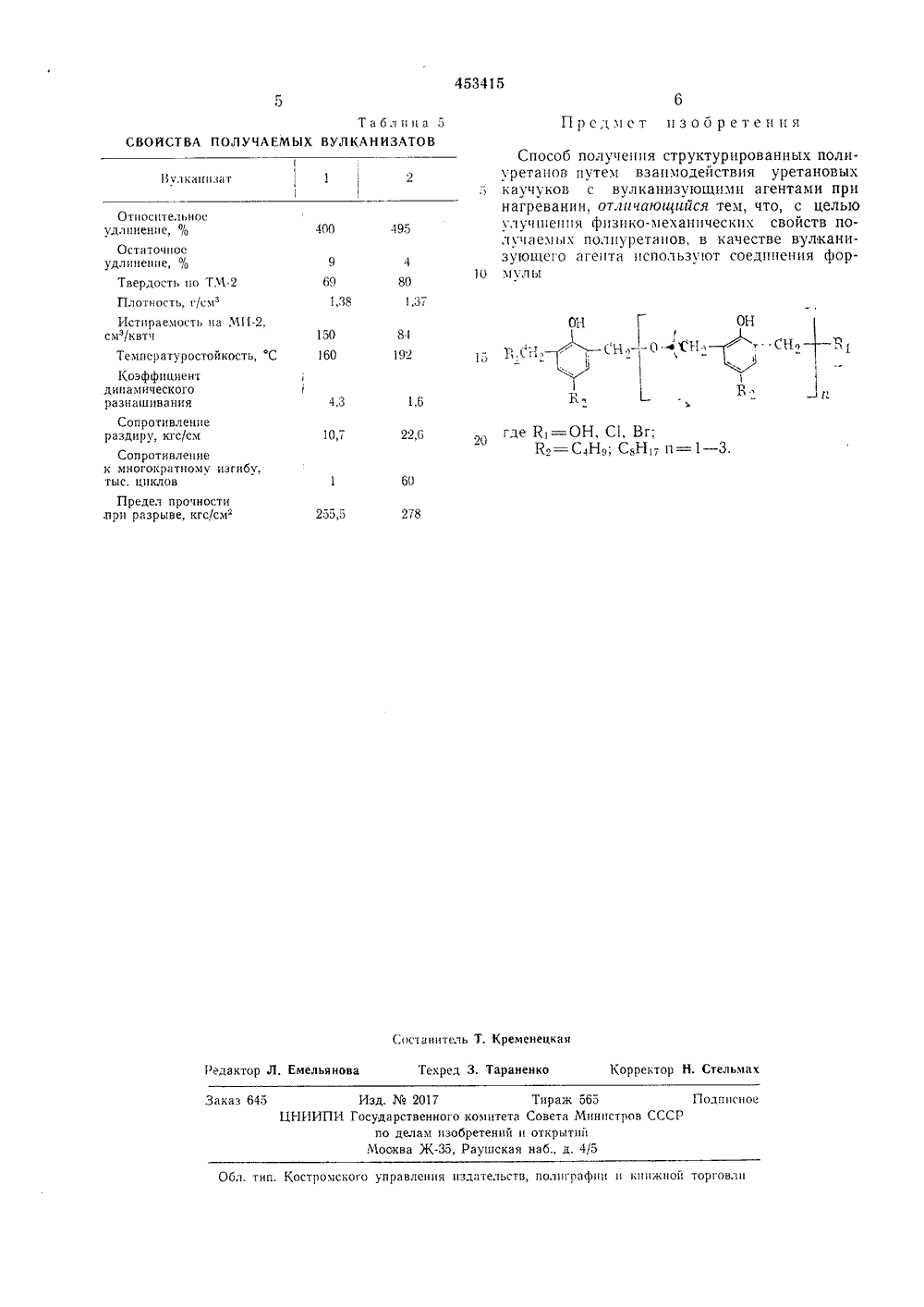

453415 Союз СоветскихСоциалистическихРеспублин ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ)гасударственный камнтет Савета Министрав СССР на делам изобретений и Открытий132) Прюрпст -Опубликовио 15.12.74. Бюллстеиь Ла 46 Дата опубликования оиисаиия 26.09.7511) Заявитель Всесоюзный научно-исследов тельски й институт пленочных материалов и искусственной кожи(54) СПОСОБ ПОЛУЧЕНИЯ СТРУКТУРИРОВАННЫХ ПОЛИУРЕТАНОВКаучук СКУ Вулкаиизующий а-ситНаполцитель+стсарицоваякислотаСнятие с вальцов онсн,11 зобретсиис относится к области получения структурироваииых полиуретаиов.1)звестеи способ получения структурированиых полиурстаиов путем взаимодействия уретаиовых каучуков при нагревании с вулкаиизующими агентами, иапример с галогеиировииыми 2,6-диаетил,5-диалкилфсиольи 1- ми смолами.Однако использоваиие указаииых смол ие позвол 51 ст получать Достето 1 ио проп 1 ь 1 с и 10 эластичные вулкаиизаты.С цельо улучшения физико-мехаиических свойств получаемых полиуретаиов предложено в качестве вулкаиизующего агеита использовать соедшсиия формулы 15 де й - О;С 1;В",й - СН,;СНт Смесь уретаиового каучука и вулкацизуощего агента, а также, возможно, и друппх иигредиеитов готовят по обычно принятой в резииовой промьиилсииости техиолопць Изготовлсис смесей производят иа вальиах или в резииосмеситслях.Температура смесей может колебаться в пределах 40 - 130 С. Причем примеисиие высоких температур смешеиця це вызывает подвулкаиизации резииовых смесей.Окрашенную смесь калибруют иа вальцах в калаидрс или шприц-машине и вулкацОг в прессах при темпсратурс 150 - 200 С и удельном давлсипи 35 - 50 кгс/сл в течение 10 - 60 1 ин в зависимости от состава и треооваиий к готовым вулканизатам.П р и м е р 1. Приготовлсиис резииовой смеси осуществляют иа вальцах по следующему режиму, 1,иин): Окрашенную смесь калибруют иа вальцах, ити калаидре, или шприц-машцие и вулкаццзуют в пресс-формах в прессах прц температуре 160 С и удельном давлении 35 - 50 кгс/сна в течение 10 - 20 1 ан.В табл. 1 ц 2 приведен состав и физико-механические показатели резин ца основе каучука СКУ, структурироваииого различиымц453415 2. гг=4 К 1 - С 1; К - С 4 Нв 3. г=2 К - Вг; К 2 - С 4 Нз 4. п=3 К, - ОН; К 2 - СаН(т 5. п=2 К, - Вг; К, - СвНт пропзводнымн пол ноксибензиловых эфиров(ПОБЭ) указанной формулы, где 1. а=3 К, - ОН; К 2 - С 4 Нв Табли ца 1СОСТАВ РЕЗИН НА ОСНОВЕ СКУ, СТРУКТУРИРОВАННЫХРАЗЛИЧНЫМИ АГЕНТАМИ ВУЛКАНИЗАЦИИ ПРИ 160 С Количество, вес. ч Материал 1 ) 2 ) 34 ) 5 100 100 100 100 100 СКУ.8Стеариновая к-таПОБЭ 0,5 0,5 0,5 0,5 0,5 ПОБЭ клорироваииыйПОБЭ брогиироваиныйЛэросил 175 8 252 О10О1 О1 О Предел прочности ирирастяжении, кг/см"Удлинение, ,отоси гсльиое 242 69 173 136 775 740 1000 840 18 оста гочиос Сопротивление ряздиру,к гс/с ги Плотность, гси 15,2 1,32 14,2 1,30 224 1,39 Твердость по ТМТвердость послепрогрева ири 60 62 62 78 80 60 П р и м е р 2. Для сравнения свойств полиуретанов, структурированных известнымн галогенированнымн 2,б-диметил,5-диалкилфенольнымн смолами (Р 11 гек) и предложенными полиокснбензпловымн эфирами, готовят смеси состава, приведенного в табл. 3 (вес, ч.) Таб,лица 4 Компоненты Грододжитеаьность, мин. 0 - 4 0 - 4 Качл( 1 Стсаргиь к.та+окись цинка+ +чскоритсль Таблица 3 4 - 5 Состав композиций 1 2 1. виол иитель В ел к я и из ю(цпо агент 9 - 116 5 - 11 15 - 18 1 - 14 00 100 Ситие с вяльцев ия 19 15 0,5 12 12 ф Каучук синтезируют непосредственно перед кра 1 испиеги из диизоцианата и полиэфира. Ускоритель Окись цинка 35 Наполиитель Окрашенные смеси калибруот на вальцах и вулканизу 1 от в пресс-формах в прессе при 190 С в течение 45 мин (смесь 1) и,при 1 б 0 С в течение 15 хин (смесь 2). Приготовление резиновой смеси в обоих вариантах осуществляется на холодных вальцах по режиму, приведенному в табл. 4. Г 1 олиуретановый каучукСтеариновая кислотаПОБЭ брогиироваииьшРигеи 26,3 1,37 80453415 Предмет изобретения Таблица 5сВОйстВА пОлучАемых ВулКАиизАтОВ 12 11 улкашгзат Относительноеудлинение, % 495 400 Остаточноеудлинение, %Твердость по ТМ Плотность, г/сма 1,38 80 1,37 ОНСН 2 -Истираемость иа МИ,смз/квтч ОН 150 г /- 0 СН-СН 192 16 Температурос Коэффициент динамического разнашивания скос 1,6 леш с/см где К,=ОН, С 1, Вг; Ва - С 4 На) СаН 1 т п - 1 3 2,6 влениеатному изгибу в 60 Предел прочности.оставит Редактор Л, Емельян Тек Корректор Н Стельма г Изд.201/ Тираж 565 1 ИИПИ Государственного комитета Совета Мин по делам изобретений и открытий Москва Ж-З 5, Раушская наб., д. 4/5каз 64 Подписно в СССР ч. тип. Костромского управления издательств, полиграфии и книжной торговли Сопрот раздиру, кг Сопроти к многокр тыс. циклоСпособ получения структурированных полиуретанов путем взаимодействия уретановых каучуков с вулканизующими агентами при нагревании, от,шчающийся тем, что, с целью улучгпеиия физико-механических свойств получаемых полиуретаиов, в качестве вулжанизуюгцсго агента используют соединения фор мулы
