Стереоскоп для измерения параллаксов на аэроснимках
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 45098
Автор: Дробышев
Текст

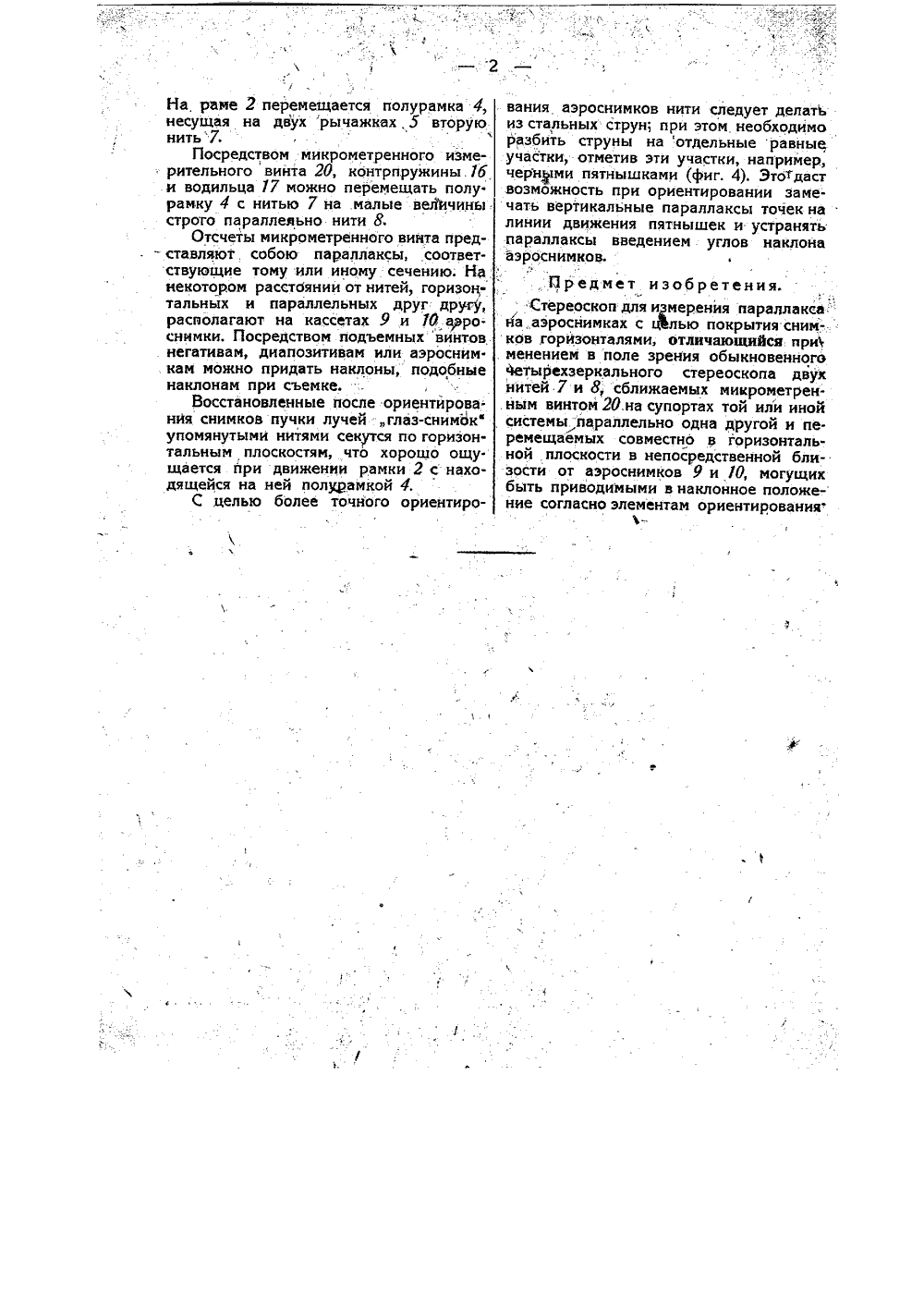

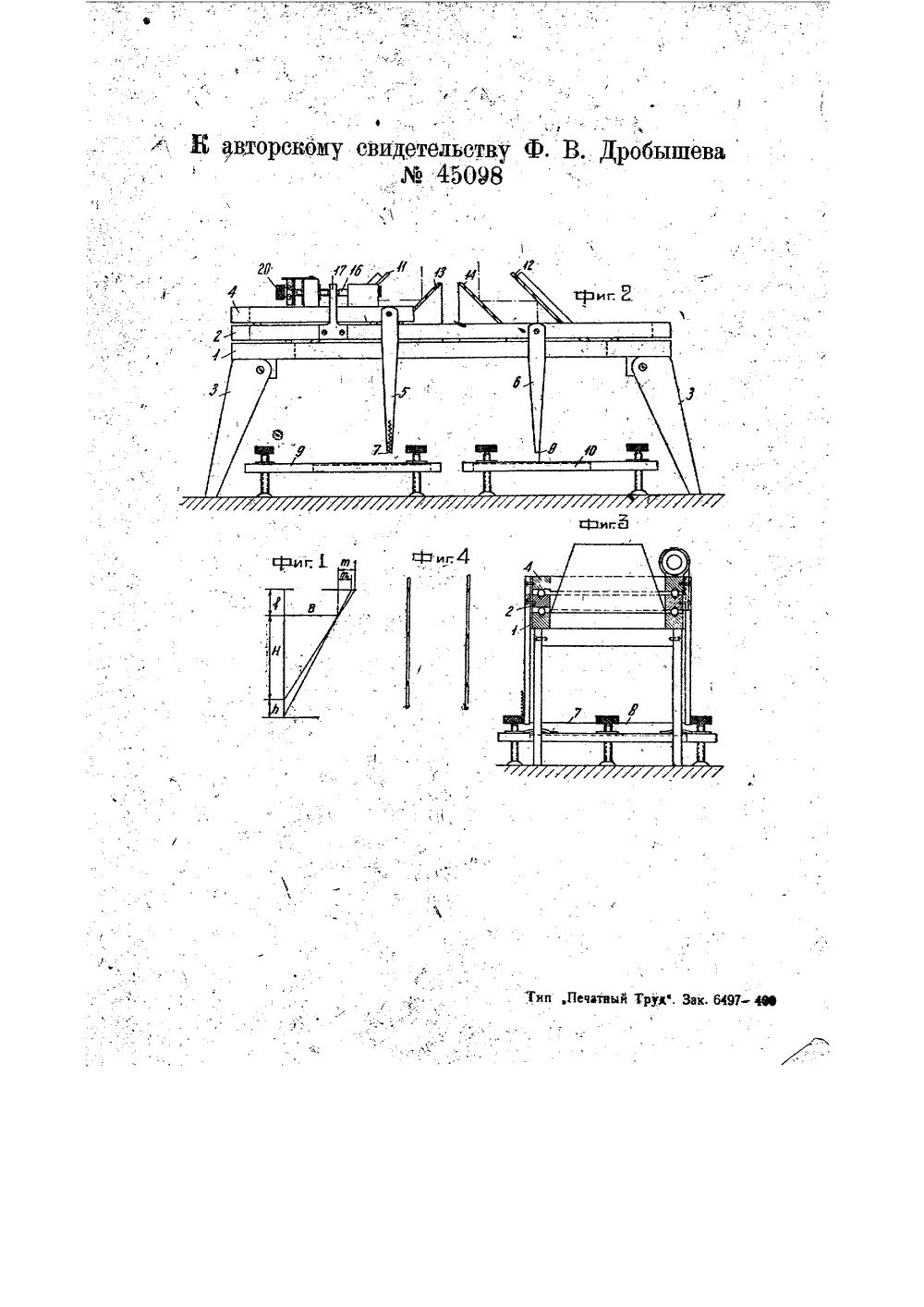

ИДЕТЕПЪСТВО 366 Р а на аэроснимках раллак от В 1 "- иНт - т,- Вг"и,= Гд 1 Х+Р; ожет быть выраВ 1 , В 7,.Разностжена т= Х Х+ Ь О(Н+ миХ+Ьи В и 521 еоскопа для измерени К авторскому свидетельству Ф 1935 года (спрО выдаче авторского свидетельств Предлагаемый стереоскоп предназначен для работы над аэроснимками с целью нанесения на них горизонталей, т. е, рельефа. Существующие системы .стереоскопов обладают рядом недостатков; так например, английский стереоскоп Барр-Строуд требует подйятия стереоскопической решетки, что неудобно для работы;.стереоскоп автора по авторскому свидетельству31 б 5 б обслуживает не все стереоскопическое поле аэросним. ков, что понижает производительность работы из-за частых переустановок.Предлагаемый стереоскоп, устраняя указанные недостатки, .одновременно от-, крывает возможности более точных работ.по зарисовке рельефа.Иа приложенном чертеже фиг. 1 поясняет принцип устройства предлагае. мого стереоскопа; фиг. 2 - вид стереоско-па сбоку; фиг. 3 - вид его спереди и, фиг. 4 - деталь стереоскопа.,В основу настоящего стереоскопа положейо измерение стереоскопических параллаксов посредством двух нитей, перемещаемых в непосредственной близости от аэроснимков, Между параллаксом т - , т, = р и сечением местности Ь при высоте станций Н имеется зависимость (фиг. 1).Х Дробышева, заявленному 11 июнперв,170982).опубликовано 30 ноября 1935 года,При работе в масштабе снимка О = Поэтому параллаксВвг Х-+ афгде плюс - для точек повышения и нус - ., для точек понижения.Зная базис и высоту станции (что определяется известными фотограмметрическими, способами) по нараллаксу р можно подсчитать сечение Й,Значение параллакса является неизменным для горизонтальных линий, перпендикулярных линий базиса. На этом основании и применена нить, представляющая в натянутом состоянии прямую лини,юПрибор имеет следующее устройство (фиг. 2 и 3).На основной раме 1, имеющей складные ножки 3, укреплены четыре зеркала 1112, 13 и 14. Зеркала составляюг обычную систему стереоскопа Гельмголь-, ца; изменяющуюглазной базис, На раме 1 свободно на шарйках перемещается рамка 2, несущая на двух рычажках б нить 8, На раме 2 перемещается полурамка 4,несущая на двух рычажках,5 вторуюнить 7.Посредством микрометренного измерительного винта 20, контрпружины. 16и водильца 17 можно перемещать полурамку 4 с нитью 7 на .малые величиныстрого параллельно нити 8,Отсчеты микрометренного виита пред - ставляют. собою параллаксы, соответствующие тому или иному сечению. Нанекотором расстбянии от нитей, горизонтальных и параллельных друг другу,расволагают на кассетах 9 и 70 авроснимки. Посредством подъемных винтовнегативам, диапозитивам или аэросним.. кам можно придать наклоны, подобныенаклонам при съемке,Восстановленные после ориентйрования снимков пучки лучей глаз-снимок"упомянутыми нитями секутся по горизонтальным плоскостям, что хорошо ощущается при движении рамки 2 с находящейся на ней полурамкой 4,С целью более точного ориентирования аэроснимков нити следует делать из стальных струн; при этом необходимо разбить струны на отдельные равные участки, отметив эти участки, например, чернми пятнышками (фиг. 4). Этотдаст возможность при ориентировании замечать вертикальные параллаксы точек на . линии движения пятнышек и устранять параллаксы введением углов наклона аэроснимков.;Предмет изобретения.Стереоскоп для измерения параллакса йа аэроснимках с целью покрытия снимков горйзонталями, отличающийся при 1 менением в поле зрения обыкновенного четырехзеркального стереоскопа двух нитей 7 и 8, сближаемых микрометренным винтом 20,на супортах той или иной системы параллельно одна другой и перемещаемых совместно в горизонтальной плоскости в непосредственной близости от аэроснимков 9 и 10, могущих быть приводимыми в наклонное положение согласно элементам ориентированияЪ
СмотретьЗаявка
170982, 11.06.1935
Дробышев Ф. В
МПК / Метки
МПК: G01C 11/14
Метки: аэроснимках, параллаксов, стереоскоп
Опубликовано: 30.11.1935
Код ссылки
<a href="https://patents.su/3-45098-stereoskop-dlya-izmereniya-parallaksov-na-aehrosnimkakh.html" target="_blank" rel="follow" title="База патентов СССР">Стереоскоп для измерения параллаксов на аэроснимках</a>
