Последовательно-параллельный модулятор

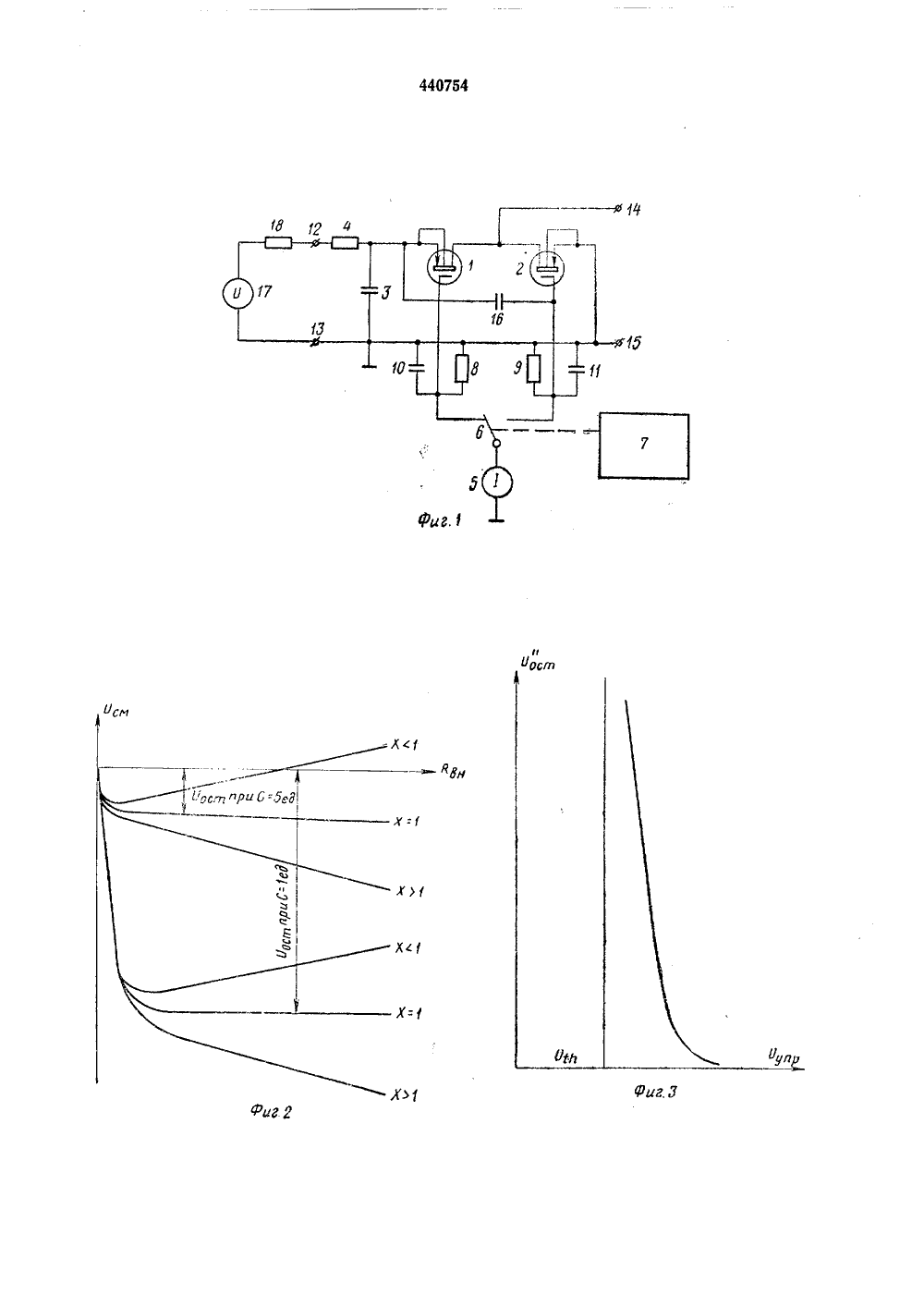

0 ц 440754 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Саниалистичесыих Реслублин(51) М. Кл. Н 02 пт 7/5 соединением заявкиасуднрстввнный камите авета Министров СССР 32) ПриоритетОпубликовано 25,08.74. Бюллетень31Дата опубликования описания 19,02.75 1,314,088,8) 3) УД а делам изобретений и атнрытнй(54) ПОСЛЕДОВАТЕЛЬНО-ПАРАЛЛЕЛЬНЫИ МО ТОР Изоб технике лельны зистора входног вательн жет бь тор в стоянно иведена схема. фиг.2 и 3 - г т импульсытранзистоный ток чеметры котоьсов и длиЦель изобретения остаточного напряженДля этого между ного и затвором пара зисторов включают к сатор. одного 25 анение ия.истоком последовательллельного полевых траномпенсирующий конденуправления и полевых 30 ретение относится к из мер ительнона именно к последовательно-паралм модуляторам на полевых МЛП-транх, осуществляющих преобразование о постоянного напряжения в последоость прямоугольных импульсов, и моть использовано как входной модуляысокочувствительных усилителей пого тока, типа МЛМ,10 сточник -фильтр у модуельныйобъеди нулевой . Модуавления формиключ, 20 яжения ком поИзвестные устройства содержат и постоянного напряжения, входной РС низких частот, подключенный ко вход лятора, последовательный и паралл полевые транзисторы, стоки которых иены, а между общей точкой стоков и шиной устройства включена нагрузка лятор содержит также устройство упр полевыми транзисторами, содержащее рующие РС-цепи, соединенные через переключаемый импульсами напр управляющего генератора, с источни стоянного тока. На фиг. 1 цр предлагаемого модулятора; на рафики его работы.Модулятор содержит последовательный МДП-транзистор 1, параллельный полевой транзистор МДП, конденсатор 3 входного ЛС-фильтра, резистор 4 РС-фильтра, источник постоянного тока 5 и переключатель тока 6, который находится в разных положениях в течение полупериодов модуляции и переключается мгновенно, а также генератор 7 управления переключателем тока, резисторы 8 и 9 и конденсаторы 10 и 11, формирующие управляющие импульсы напряжения. Входом модулятора являются пара клемм 12 и 13, а выходом пара клемм 14 и 15. Кроме того, модулятор содержит компенсирующий конденсатор 16, включенный между истоком последовательного полевого транзистора и затвором параллельного транзистора, идеальный источник напряжения 17 и внутреннее сопротивление 18. Схема управления вырабатыва управления на затворах полевь ров, поочередно пропуская посто рез формирующие ЛС-цепи, пар рых определяют амплитуды импу тельности фронтов импульсов. При проникновении импульсо через междуэлектродные емкотранзисторов в схему модуляции возникают входные остаточные токи и напряжение.При полной электрической идентичности последовательного и параллельного полевых транзисторов и при равных амплитудах импульсов управления на затворах транзисторов входной остаточный ток выражается следующим выражением: Г 1 биост=-1 упр Сзс-- 1 1 (1) хгде Уупр - амплитуда импульсов управленияна затворах;С - емкость затвор-сток полевых транзисторов;1 - частота модуляции; х = " отношение длительности фронта тпаралл импульса на затворе последовательного полевого транзистора и длительности импульса на затворе параллельного полевого транзистора.При появлении импульсного напряжения с частотой модуляции на конденсаторе 3 входного РС-фильтра и появлении выбросов напряжения на выходе модулятора в моменгы переключения схемы возникает входное остаточное напряжениеу Уупр (Сзи - Сх)ОСт2 С где С, - емкость затвор-исток в полевыхтранзисторах;С - емкость компенсирующего конденсатора 16;С - емкость конденсатора входного РСфильтра. Когда в моменты переключения схемы полевые МДП-транзисторы оказываются одновре/У МЕННО РаЗОМКНУтЫ, ВОЗНИКаЕт УОст . КОМПОНЕН/ //тЫ УОст И УОст СКЛаДЫВаЮтСЯ. 5 10 15 2030 55 40 45 4Для устранения входного остаточного наПряжЕНИя УОст, ОбуСЛОВЛЕННОГО ИМПУЛЬСНЫМ напряжением на конденсаторе 3 входного ЛС- фильтра, выбирается подходящая емкость 16 компенсирующего конденсатора. В выражении 2 этому соответствует С,п=Сп. Для устранения У,ст, обусловленного выбросами напряжения на выходе модулятора в моменты переключения схемы, устраняется одновременная разомкнутость полевых транзисторов выбором подходящего тока источника постоянного тока 5. При этом в моменты переключения схемы клеммы 14 и 15 модулятора оказываются для выбросов напряжения замкнуты накоротко через малое сопротивление открытого канала одного из двух полевых МДП-транзисторов. Для устранения входного остаточного тока постоянные времени формирующих ЯС-цепей 8 и 10 и 9 и 11 выбираются такими, при которых длительности фронтов импульсов напряжения на затворах полевых транзисторов равны между собой. Предмет изобретения Последовательно-параллельный модулятор, содержащий источник постоянного напряжения, входной РС-фильтр низких частот подключенный ко входу модулятора, последовательный и параллельный полевые транзисторы, стоки которых объединены, а между общей точкой стоков и нулевой шиной устройства включена нагрузка, устройство управления полевыми транзисторами, содержащее формирующие ЯС-цепи, соединенные через ключ, переключаемый импульсами напряжения управляющего генератора, с источником постоянного тока, отличающийся тем, что, с целью устранения входного остаточного напряжения, между истоком последовательного и затвором параллельного полевых транзисторов включен компенсирующий конденсатор.
