Исполнительное устройство реверса для систем дистанционного управления

Номер патента: 433066

Авторы: Изобретени, Курпаков

ZIP архив

Текст

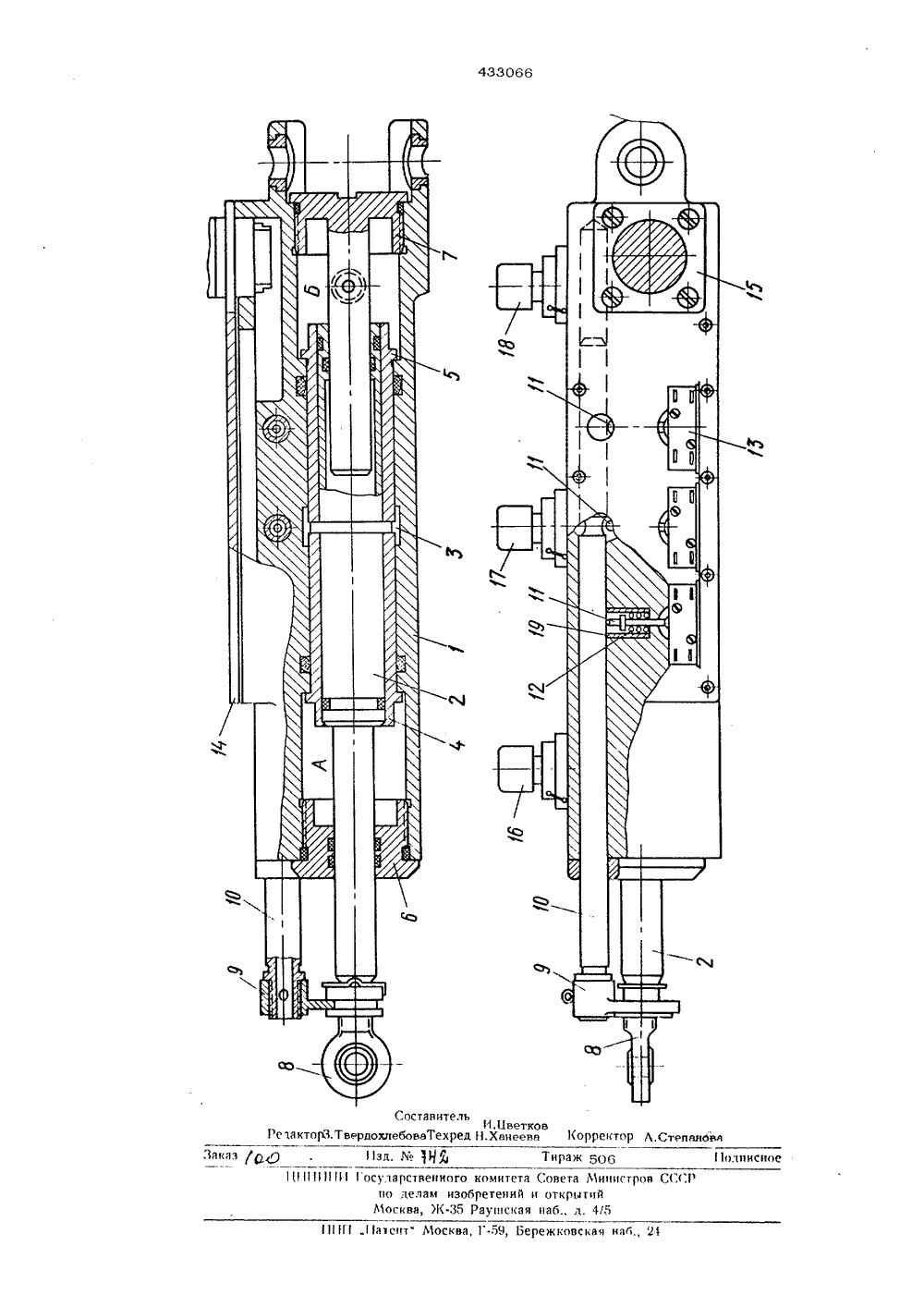

П ИСАНЗОБРЕТЕН Союз Советских Социалистических 3 цбб К АВТОРСКОМУ СВИДЕТЕЛЬСТ 61) Дополнительно.07.72 (2 )ем заявки51) М. Кл.В 63 3 У 0 Н 01, 3/1 Гооударотееииый омитет Совета Миотрав СССР па делам изобретеиий и открытий(72) Авторы изобретен Заявите 54) ИСПОЛНИТЕЛЬНОЕ УСТРОЙСТВО РЕВЕРСА ДЛЯ СИСТЕМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯсо 1ыпол-, мое Изобретение относится к, исполнитель.- ным устройствам, применяемым в системах дистанционного управления муфтой реверса, которой оборудованы судовые двигатели.Известно исполнительное устройство ре верса для систем дистанционного управления, содержащее гидроцилиндр, шарнирно соединенный с рукояткой реверса привода и воэдействутощий на микропереключателя,С целью уменьшения габаритов и веса 10 системы дистанционного управления, микро- переключатели размещены в корпусе гидро- цилиндра вдоль хода поршня и снабжены приводом в виде подпружиненных штырей и скалки с канавкой, жестко связаннойштоком и скользящей в отверстии, вненном в корпусе гидроцилиндра.На чертеже изображено предлагаеустройство.В корпусе 1 установлен поршень 2 с 2 выступом в средней части. . По обеим сторонам выступа расположены втулки 3, в торцовой части которых имеется буртик. Полость в устройстве, где находится поршень 2 и втулки 4 и 5,герметически за-2 в крыта крышками 6 и 7. В штоке поршня2 установлено ушко 8, Шток поршня 2 через скобу 9 жестко связан со скалкой 10, на средней части которой выполнена канав ка, Канавка скалки 10 поочередно освобождает штырьки 11, поджатые пружинами ;12, ,и переключает контактное устройство микровыключателей 13. Внешний монтаж от микровыключателей 13, герметически ,закрытых крышкой 14, выполняется через сальник 15. Для подачи в устройство рабочей жидкости (масла) и слива ее в бак установлены три штуцера 16, 17 и 18,В полость А через штуцер 16 подается масло под давлением, а йолость Б" через другой штуцер 18 соединяется со сливом, В результате созданного перепада давления в полостях А" и "Б поршень получает осевое перемещение в сторону полости "Б. Втулка 4 упирается своим буртом в корпус 1 и стоит на месте, Втулка 5, упираясь своей торцовой частью о выступ на поршне, 2, перемешается вместе с ним. Одновре 1менно вместе со штоком поршня 2 перемешается в том же направлении жестко сним связанная скобой 9 скалка 10.Канавка на скалке 10 выйдет из-под штырька 11 , в результате чего штырек 11 получит осе- вое перемешение, сожмет пружину 12 и надавит на контактное устройство микро-выключателя 13, разомкнув его электрические контакты (условно устройство вышло из положения "стоп). В крайнем положении, когда поршень 2 встанет на упор крышки 6, канавка на скалке 10 подойдет под штырек 11 крайнего микровыключателя 13, Пружина, 12 возвратит штырек 11 в исходное состояние и тем самым замкнет контакты микровыключателя 13: (условно устройство встало в .положение "назад"). Для возвращения поршня 2 и скалки-толкателя 10 в среднее положение (условно "стоп") надо подать масло под давлением одновременно в оба штуцера 16 и 18, В результате подачи давления и разности рабочих площадей, т. е. в полости фБ" площадь поршня 2 складывается с плошадью торца втулки 5, а в полости "А" - только плошадь поршня 2, образуется перепад давления в полостях "А" и "Б". Поршень 2, втулка 5, а также скалка 10 станут, перемешаться в сторону полости фА". Канавка скалки 10 выйдет из-под штырька 11, в результате чего штырек 11 получит осевое перемещение, сожмет пружину 12 и надавит на контактное устройство микровыключателя 13, разомкнув его электрические контакты (условно устройство вышло из положения назад"). При дальнейшем движении поршня 2, а именно в среднем положении обе втулки 4 и 5 упрутся своими буртами в корпус 1. При этом разность плошадей исчезнет, и поршень 2 и скалка 10 остановятся. Канавка на скалке-толкателе 10 подойдет под щтырек 11 среднего микро- выключателя 13, Пружина 12 возвратит штырек 11 в исходное состояние и замкнет контакты микровыключателя 13 (условно устройство встало в положение " "стоп).1 О Процесс дальнейшего перемешенияпоршня 2, скалки в .сторону полости "А (условно - в положение поперед" и возвращение в положение "стоп") аналогично выше приведенному описанию. Однако .меняется порядок подключения штуцеров 16 и 18 для подачи масла под давлением и слива. Штуцер 17 предназначен для слива внутренних утечек из устройства.Втулка 19 предохраняет штырек 11 от пе рекоса и заклинивания.Предмет изобретенияИсполнительное устройство реверса для25 систем дистанционного управления содержашее гидроцилиндр, шарнирно соединенныйс. рукояткой реверса пррвода и воздейстиуюший на микропереключатели, о тл и ч а ю -щ е е с я тем, что, с целью уменьшеция30 габаритов и веса системы дистанционногоуправления, микропереключатели размещены и корпусе гидроцилиндра вдоль ходапоршня и снабжены приводом в виде подпружиненных штырей и скалки с канавкой,З 5 жестко связанной со штоком и скользяшейв отиерстии, выполненном и корпусе гидро-цилиндра, 4330661 оаписн рд . 11 зл. Л. 11 ТиРаж 506 Завив 11111111 1 осуларствеиного комитста Совета Министров СССР по лелал изобретений и открьлтий Москва, )КРаушская набд. 4/5 11 11 а 1 снт" Москва, 1 59, Бережковская изб 24 СоставительИ, 1.1 ветковГгаакторЗ,ТвердохлебоввТелред И.Хвнеевв 1(орректор Л,Степякйч

Смотреть

Заявка

1807255, 10.07.1972

изобретени М. Д. Кондратенко, О. Н. Курпаков

МПК / Метки

МПК: H01H 3/16

Метки: дистанционного, исполнительное, реверса, систем

Опубликовано: 25.06.1974
