Аламаха

Номер патента: 1711850

Опубликовано: 15.02.1992

Авторы: Аламаха, Волобуев, Дудка, Лопушан, Тимошенко

МПК: A61B 17/34

Метки: забора, крови, матки, шейки

...рабочемналогичны предыдуНедостатком указа ляется необеспеченно крови, так как необход капилляра непосредст крови, кроме того, не можным изолировать от окружающей среды,изменяет параметры снижает точность диаг Наиболее близким ляется устройство; им щую трубку с наконе конце, Недостатки его а щему.туалета наружных половых оргаалища обнажается шейка матки, губа швейки матки обрабатывается поном и на нее накладывается на-2 заранее гепаринизированной атем вертикальным перемещениикатора 5 осуществляется надрез губы шейки матки на глубину. опую взаимодействием опорного арификатора 5 с буртом 3 трубки его осуществляется забор крови. изводят измерение параметров сновного состава крови, по котоделяют состояние маточно-плао комплекса. Целью...

Номер патента: 1701286

Опубликовано: 30.12.1991

Авторы: Аламаха, Волобуев, Лопушан, Тимошенко

МПК: A61B 10/00

Метки: гипоксии, диагностики, плода, родах

...см.(54) СПОСОБ ДИАГНОСТИКИ ГИПОКСИИ ПЛОДА В РОДАХ(57) Изобретение относитгя к акушерству, Цель - снижение осложнений у плода и новорожденного, Для этого забор крови осуществляют из шейки матки беременной, исследуют параметры кислотно-основного состояния и газового состава крови в родах, гипоксия плода диагностируется при рН менее 7,30 и дефиците оснований менее 9,7 мэка/л. Это позволяет снизить осложнение у плода и новорожденного,Диагностирована гипоксия плода, В динамике родов рН крови шейки матки 7,234, ВЕ 13,1 мэка/л, рН крови плода 7,314. В связи с наростанием тяжести гипоксии плода, неэффективной терапией и отсутствием возможности для срочного родоразрешения через естественные родовые пути было произведено кесарево сечение,Извлечен...

Номер патента: 1473059

Опубликовано: 15.04.1989

Авторы: Аламаха, Брилев, Каневский, Ризноокий, Родькин, Родькина, Чаер

МПК: H02P 5/06

Метки: вентильный, постоянного, электропривод

...8 скорости спервым входом регулятора 7 тока,замкнут. При этом сигналы на генератор 14 управляющих импульсов и свторого замыкающего ключа16 с трехвходовым логическим блоком И на входе на второй вход регулятора 7 тока непоступают, 111 унтирующий тиристор 20при этом закрыт, ток преобразователя 2 равен нулю, Если изменяется сигнал задания на входе регулятора Вскорости, то двигатель начинает разгоняться. Этот режим представлен нафиг,5режим, где И - задание скорости. И - заданйе тока; И - суммарный сигнал с блока 12 сравнения;11 - выпрямительный ток; Цс - реактйвная мощность, потребляемая из сети, На участке, где 11)0, реактивнаямощность положительна, т,е, соответствует потреблению ее из сети; при1=0 мощность становится отрицательной, что...

Номер патента: 1381673

Опубликовано: 15.03.1988

Авторы: Аламаха, Кузовлева, Осадчук, Родькин, Рют, Скирко

МПК: H02P 1/58

Метки: группы, двигателей, запуска, мощности, различной, синхронных

...момента от частоты вращения запускаемого двигателя, определяемой напряжением, поступающим с блока 23 параметров привода, и от напряжения коррекции частоты вращения двигателя, формирующегося на выходе преобразователя 22 частота напряжение (на вход которого поступает сигнал частоты с выхода преобразователя 4 переменного тока).С третьего сумматора 12 скорректированный сигнал напряжения поступает на блок 7 интегрирования, на выходе которого формируется линейно-возрастающее во времени напряжение 37 (фиг. 5), поступакщего на сумматоры 8, 11. На них поступает также напряжение 38 (фиг. 5) отрицательной полярности с четвертого выхода блока 23. Если сигнал ЛЪ на выоде регулятора 14 напряжения равен нулю, то сумма нарастающего во времени...

Номер патента: 1359493

Опубликовано: 15.12.1987

Авторы: Аламаха, Илиенко, Кузовлева, Осадчук, Родькин, Рют, Скирко

МПК: F04D 27/00

Метки: компрессора, производительности

...11 ампер-секундной характеристики преобразователя, логическийблок 12, а также датчик 13 давлениягаза на выходе из компрессора, датчик 14 расхода газа на выходе иэкомпрессора, блок 15 умножения, первый, второй, третий и четвертый Функциональные преобразователи 16-19,компаратор 20, реле 21 с контактами22, 23 и 24 в цепях питания контакторов, а также блок 25 фиксации частоты вращения, блок 26 управлениявыпрямителем и блок 27 управленияинвертором. Кроме того, на чертежепоказаны катушки 28, 29 и 30.контакторов 4, 5 и 6.РСпособ реализуется следующим образом.35При работе электропривода 2 компрессора 1 от питающей сети и необходимости снижения производительностисигналы датчиков 13 и 14 давления и40расхода газа на выходе из...

Номер патента: 1265402

Опубликовано: 23.10.1986

Авторы: Аламаха, Крутов, Осадчук, Родькин, Соловьев, Щука

МПК: F04B 49/06

Метки: компрессора, охлаждения, электроприводом

...в состоянии логического нуля.Таким образом, появление логической еди ницы ца выходе первого компаратора6 соответствует уменьшению КПД, а на вьходе второго компаратора 18 - увеличению КПД.Сигналом с выхода первого компаратора 16. подключенного к 8-входу, переключается50 первый триггер 19, что вызывает переключение второго триггера 20. Сигнал с входа второго ксмцаратора 18, подключенного к К-входу, переключает первый триггер 19, однако это це вызывает переключения, второго триггера 20. Таким образом, изменение состояний прямого и инверсного выходов второго триггера 20 происходит при появлении логической единицы на выходе первого компаратора 16, т.е, при снижении КПД. Эти выходы подключены ко входам Б и В блока 21 управления исполнительным...

Номер патента: 1184041

Опубликовано: 07.10.1985

Авторы: Аламаха, Куницкий, Филон

МПК: H02H 3/06

Метки: апв, поочередного

...1 ОСистема состоит из устройства 1контроля наличия напряжения на питающих шинах каждого последовательного.участка линии, устройства 2 АПВ головного выключателя каждого последовательного участка линии и устройства 3блокировки защит головного выключателя каждого последовательного участка линии,Устройство 1 контроля наличия нап Оряжения на шинах содержит формирователь 4 сигнала, элементы ПАМЯТЬ 5,ЗАПРЕТ 6, ВРЕМЯ 7 и ЗАПРЕТ 8, контактключа 9 управления и блок-контактголовного выключателя 10 каждого последовательного участка линии.Устройство 2 АПВ содержит блок 11выдержки времени, блок 12 однократности действия и исполнительный орган13.ЗО.Устройство 3 блокировки защит содержит элементы ПАИЯТЬ 14, ВРЕМЯ 15и ОГРАНИЧЕННАЯ ПАМЯТЬ 16. Сеть...

Номер патента: 1158782

Опубликовано: 30.05.1985

Авторы: Аламаха, Буряченко, Осадчук, Родькин

МПК: F04D 27/00

Метки: коллектору, компрессорами, общему, подключенными

...дроссельных заслонок до устранения отклонения давления, Сигнал от датчика 3 расхода вместе с сигналом от датчика 5 давления используется для управленияпро тивопомпажными клапанами в случае приближения режима работы компрессоров к зоне помпажа.При наличии утечек газа иэ магистрали, соединяющей потребителей с компрессорами, а также в случае изменения расхода воздуха потребителями осуществляется коррекция заданиярегуляторажением0 ( з(гВ, 5гдеВий -11 к1 4 в соответствии с выра 1) 1+Лр- Л),постоянные коэффициенты, номинальная утечка газа; производительность компрессоров;относительное давление,Рюдавление газа в коллекторе;номинальное давление потребителей. Относительное давление р измеря- .ется датчиком 10, сигнал которогоподается на...

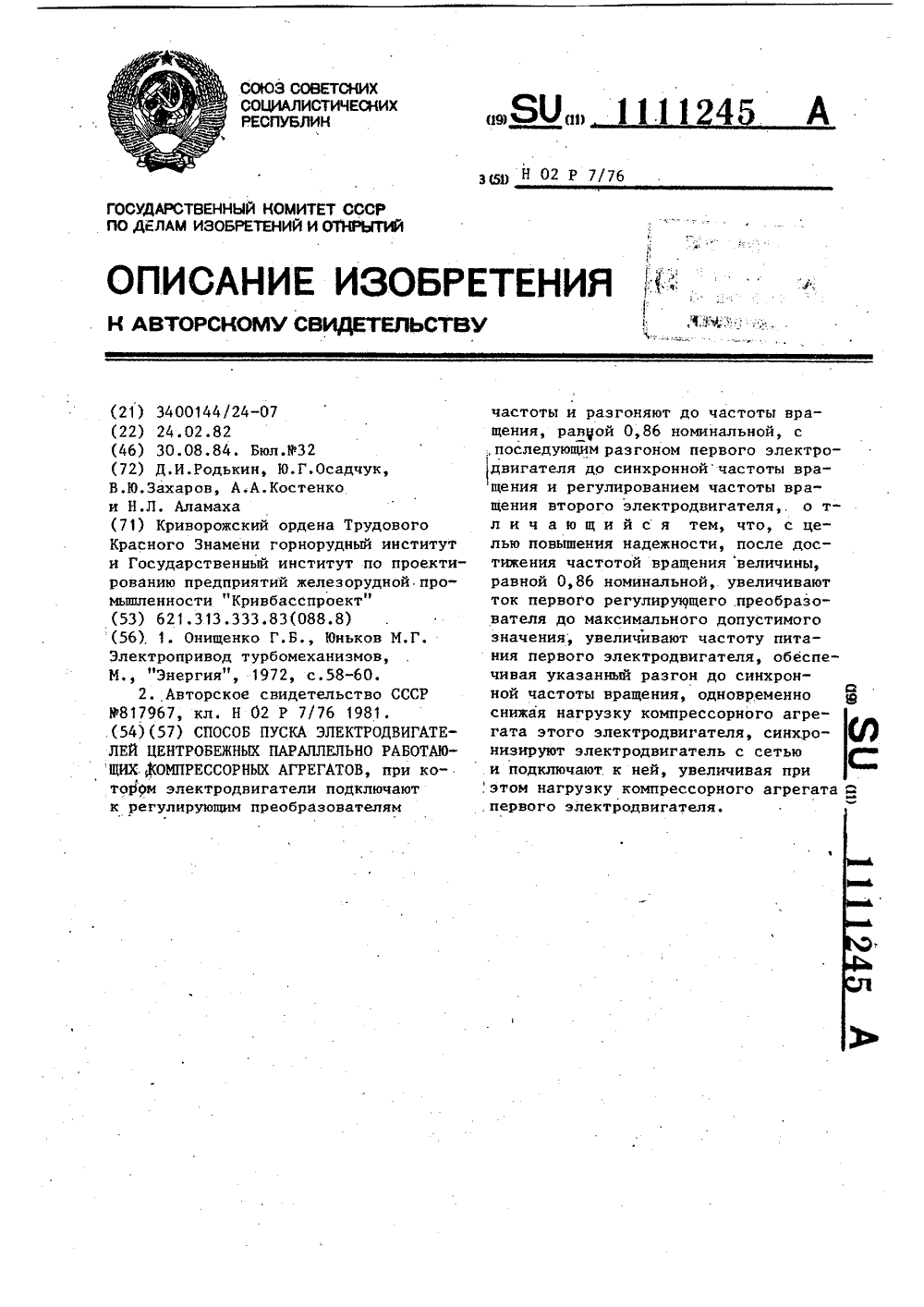

Номер патента: 1111245

Опубликовано: 30.08.1984

Авторы: Аламаха, Захаров, Костенко, Осадчук, Родькин

МПК: H02P 7/76

Метки: агрегатов, компрессорных, параллельно, пуска, работающих, центробежных, электродвигателей

...преобразователя. Привод компрессорных агрегатови 2 осуществляется от синхронных электродвигателей 3 и 4, подключенных к сети через регулирующие преобразователи. 5 и 6, представляющие последовательно соединенные между собой выпрямитель и инвертор, посредством. выключателей 7-.10. Подключение синхронных электродвигателей непосредст- венно к сети осуществляется с помощью выключателей 11 и 12. Параллельная работа преобразователей 5 и 6 осуществляется при включенном выключателе 13. Синхронизация систем управления инверторных агрегатов регулирующих ;преобразователей осуществляется с помощью блоков 14 и 15 синхронизации, Синхронизация электродвигателей ссетью при подключении к ней осущест- вляется сфпомощью блоков 16 и 17 точной...

Номер патента: 1060807

Опубликовано: 15.12.1983

Авторы: Аламаха, Котенко, Осадчук, Родькин

МПК: F04B 49/06

Метки: компрессора, охлаждающей, расхода, среды

...в линии подачи охлаждающей среды; связанный с исполнительным механизмом, содержит датчик мощности и датчик тока, потребляемых электродвигателем, датчики давле.ния и расхода компримируемой среды на выходе компрессора, датчик температуры охлаждающей среды, два сумматора, два задатчика, квадратор, множительный .блок и делительный блок, причем датчик температуры и первый задатчик подключены к первому сумматору, датчики давления и расхода подключены к множительному блоку, выход которого, а также датчик тока через квадратор, датчик мощности и второй задатчик подключены к второму сумматору, выходы сумматоров соединены с делительйым блоком, выход которого связан с исполнительным мехайизмом.На чертеже представлена схема предлагаемого...
