Формирователь тока выборки

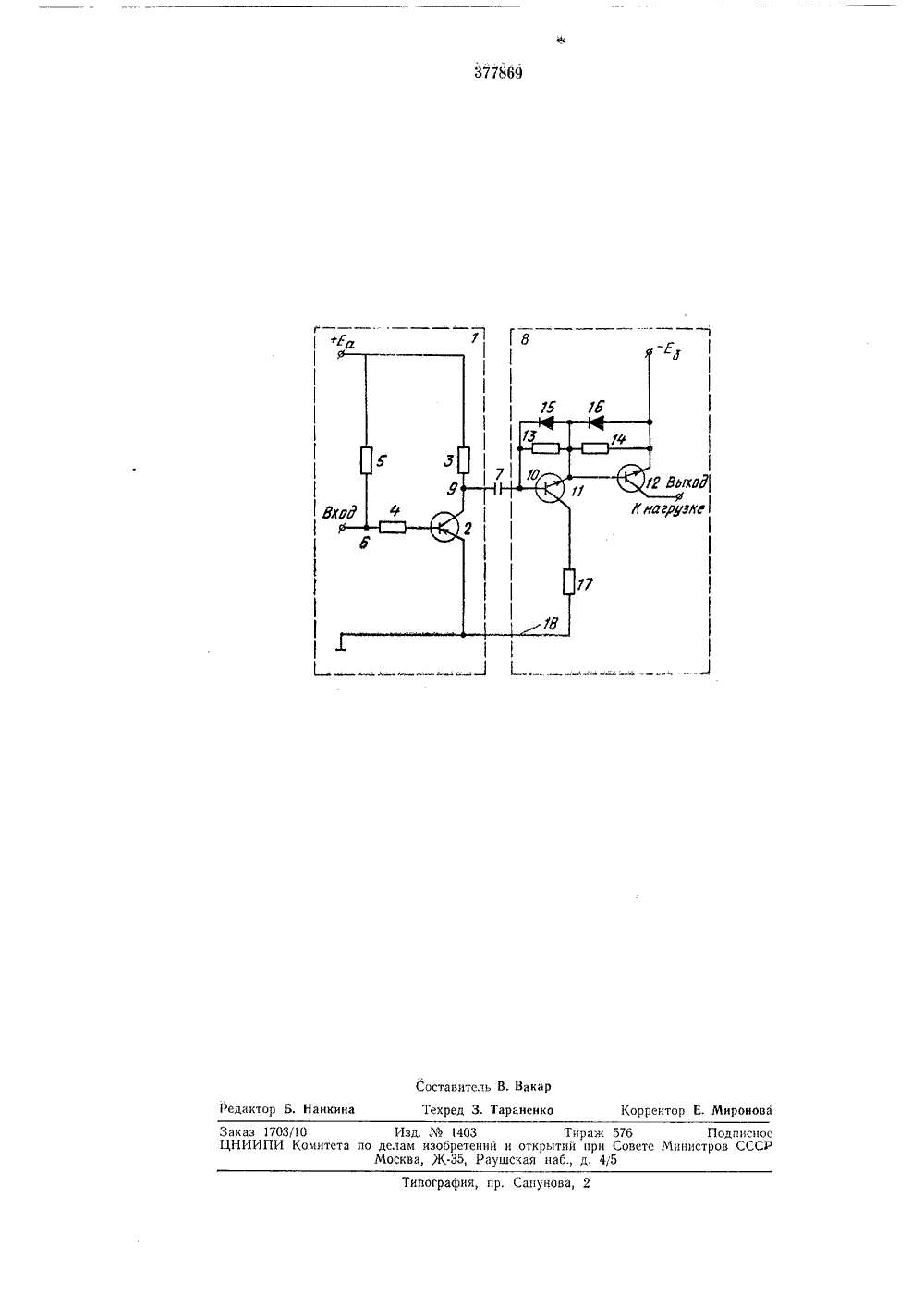

ОЙ КСАН ИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЯЬСТВУ Зависимое от авт. свидетельстваМ. Кл, б 11 с 7/001482435/18-24) явлено 12.Х 11.1 исоединением заявки оритет Комитет по делам зобретеиип и открытий при Совете Министров СССР81.327,6 (088.8) 7.1973. Бюллетень18 публикова ания 13.И.19 ата опубликовани вторызобретени В. П. Чернышев, К. П. Чухриенк А, Иванчихи аявител ОРМИРОВАТЕЛЬ 1 БОРКИ 2Для достижения этогоформирователя тока выбвведен второй транзисторкоторого подключена ктранзистора, а междукаждого транзистора вклраллельпо соединенных ри разрядного диода, которчен к эмиттеру соответстора,гой каскад олнительно -типа, база у первогом и базой епь из пасмещения ом подклюо транзив выход орки доп гг - р - гг эмиттер эмиттеро ючена ц езистора ыи анод ствующег5 На чертеже пя электрическая с ф ра выборки,Предлагаемое устройство содеркит: Входной каскад 1, выполненный по схеме с общим эмиттером на транзисторе 2 гг - р - ггтипа с коллекторной нагрузкой , резисторами - ,базовым 4 и смещения 5, общая точка 6 связи которых подключена ко входу формирователя; вторые выводы резистора смещения 5 и коллекторной нагрузкиподключены к плюсу источника питания +Ба;разделительный конденсатор 7, включенный мекду выходом входного каскада 1 и входом выходного устройства 8 (точки 9 и 10);ключевой выходной каскад 8, выполненный по схеме составного транзистора с общим эмиттером на двух транзисторах 11 и 12 и - р - п-типа, переходы база - эмиттер которых зашунтированы какдый цепью из па. раллельно включенных резисторов смещения Изобретение относится к вычислительнои технике и может найти применение в качестве формирователя токов выборки адресных цепей оперативных запоминающих устройств (ОЗУ) и сверхоперативных запоминающих устройств (СОЗУ), выполненных на магнитных элементах.Известны транзисторные формирователи тока выборки, содержащие входной и выходной каскады с трансформаторной связью 10 между ними и применяющиеся в компактных запоминающих устройствах на магнитных элементах для формирования импульсов систем выборки.Недостатком известного формирователя яв ляется наличие в нем межкаскадного трансформатора связи, приводящего к искажению фронта импульса тока выборки, ограничению быстродействия, ограничению степени возможной интеграции электроники обрамления 20 запоминающих устройств.Кроме того, формирователь тока выборки межкаскадной трансформаторной связью не рассчитан на непосредственное соединение с комплексом логических схем управления. 25Целью изобретения является улучшение фронтов импульса тока выборки, повышение быстродействия и помехозащищенности схемы, обеспечение непосредственной связи с комплексом логических схем управления и 30 повышение степени интеграции,редставлена принципиальна хема о мп ователя ток13, 14 соответственно и разрядных диодов 15, 16 соответственно, подключенных анодами к эмиттерам соответствующих транзисторов 11, 12. Коллекторная нагрузка 17 транзистора 11 подключена к общей шине 18 формирователя, эмиттер этого транзистора подключен к минусу второго источника питания, а коллектор - подключен к выходу формирователя, сигнал с которого поступает в нагрузку,Формирователь тока выборки работает следующим образом,В статическом состоянии, т, е, при отсутствии сигналов выборки, когда потенциал точки 6, определяемый исходным состоянием выходного каскада логической схемы управления, высокий, транзистор 2 находится в режиме насыщения. Составной транзистор 11 - 12 находится в режиме отсечки, что обеспечивается выбором определенных номиналов резисторов смещения 13, 14. Конденсатор 7 заряжен по цепи: переход база - эмиттер транзистора 2, резисторы смещения 13, 14, источник питания - Еб, почти до напряжения источника питания Еь При этом потенциал точки 9 положителен, а точки 10 - отрицателен.При поступлении на вход формирователя отрицательного импульса транзистор 2 переходит в режим отсечки. Конденсатор 7 дозаряжается при этом примерило до суммарного напряжения источников питания (Еа+Еб), переводя составной транзистор 11 - 12 в со. стояние насыщения. В нагрузке формирователя тока выборки протекает ток выборки.По окончании входной команды транзистор 2 возвращается в режим насыщения. Конденсатор 7 разряжается по контуру: переход коллектор - эмиттер транзистора 2, общая шина формирователя 8, источник - Е-, разрядные диоды 15, 16. Транзисторы 11, 12 переходят в исходное состояние - режим отсечки, прерывания ток в нагрузке. Таким образом, предлагаемый формирователь тока выборки позволяет осуществитьнепосредственное управление от комплекса,позволяет осуществить непосредственное уп 5 равление от комплекса логических схем управления (например, на элементах типа ТСМ,ТУР, ПРИЗ), обеспечивает формированиетока выборки без разделительного трансформатора между входным каскадом и выход 10 ным.Отсутствие трансформатора связи существенно улучшает форму импульса тока выборки, обеспечивая достаточно крупные фронты импульса тока (порядка 20 сек), умень 15 шает суммарную задержку, расширяя диапазон рабочих частот формирователя до 500 кгаи выше при амплитуде выходного импульсапорядка 300 ма, При этом оптимальная величина емкости разделительного кондепсато 20 ра находится в пределах 0,01 мкф, что позволяет выполнить формирователь тока выборкив гибридно-интегральном исполнении, существенно уменьшив таким образом габариты ивес электронного обрамления запоминающихустройств,Предмет изобретенияФормирователь тока выборки, содержащий 30 входной каскад, соединенный через конденсатор с ключевым выходным каскадом на транзисторе и - р - и-типа по схеме с общим эмиттером, отличающийся тем, что, с целью повышения быстродействия и помехозащи.35 щенности схемы, в выходной каскад дополнительно введен второй транзистор и - р - и.типа, база которого подключена к эмиттеру первого транзистора, а между эмиттером и базой каждого транзистора включена цепь 40 из параллельно соединенных резистора сме.щения и разрядного диода, который анодом подключен к эмиттеру соответствующего транзистора,3778 б 918Составитель В. Вакар Редактор Б. Нанкина Техред 3. Тараненко Корректор Е. Мироновказ 1703/1 О Изд.403 Тираж 576 Подппсно НИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Ж, Раушская наб., д. 45ипография, пр, Сапунова,
