Формирователь сдвинутых по фазе последовательностей импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

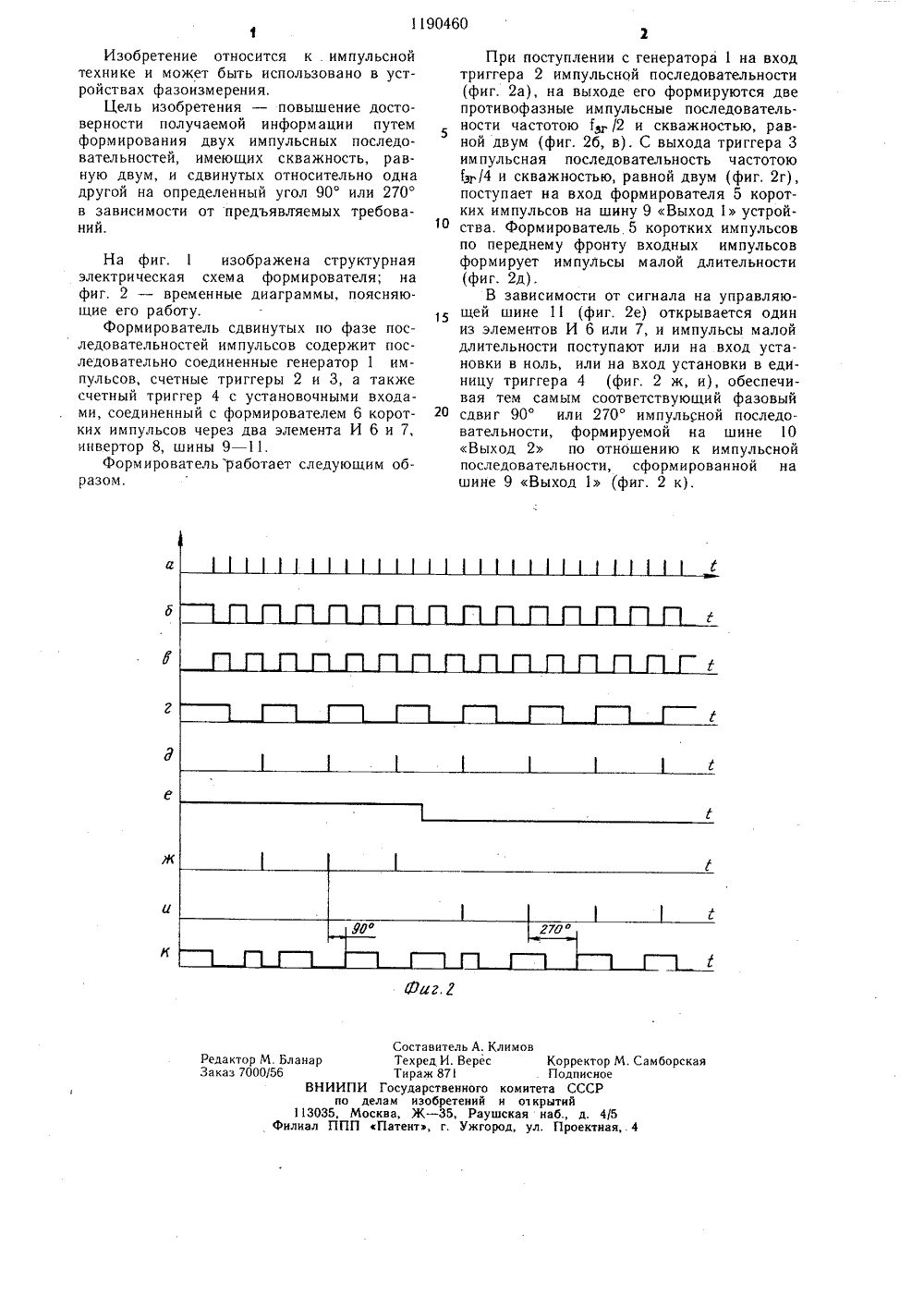

(54) (57) ФОРМИРОВАТЕЛЬ СДВИНУТЬ 1 Х ПО ФАЗЕ ПОСЛЕДОВАТЕЛЬНОСТЕЙ ИМПУЛЬСОВ, содержащий генератор импульсов, три счетных триггера, прямой выход первого триера соединен со счетным входом второго триггера, а инверсный выход - со счетным входом третьего триггера, отличающийся тем, что, с,801190460 А целью повышения достоверности получаемой информации, в него введены формирователь коротких импульсов, два элемента И и инвертор, при этом вход формирователя коротких импульсов соединен с прямым выходом второго триггера, а выход формирователя коротких импульсов - с первыми входами первого и второго элементов И, второй вход первого элемента И соединен с управляющей шиной устройства и с входом инвертора, выход которого соединен с вторым входом второго элемента И, выход которого подключен к установочному входу третьего триггера, выход первого элемента И соединен с входом сброс третьего триггера, выход генератора импульсов соединен со счетным входом первого триггеИзобретение относится к . импульсной технике и может быть использовано в устройствах фазоизмерения,Цель изобретения - повышение достоверности получаемой информации путем формирования двух импульсных последовательностей, имеющих скважность, равную двум, и сдвинутых относительно одна другой на определенный угол 90 или 270 в зависимости от предъявляемых требований. На фиг, 1 изображена структурная электрическая схема формирователя; на фиг. 2 - временные диаграммы, поясняющие его работу.Формирователь сдвинутых по фазе последовательностей импульсов содержит последовательно соединенные генератор 1 импульсов, счетные триггеры 2 и 3, а также счетный триггер 4 с установочными входами, соединенный с формирователем 6 коротких импульсов через два элемента И 6 и 7, инвертор 8, шины 9 - 11.Формирователь работает следующим образом. При поступлении с генератора 1 на входтриггера 2 импульсной последовательности (фиг. 2 а), на выходе его формируются две противофазные импульсные последовательности частотою тазг/2 и скважностью, равной двум (фиг. 2 б, в). С выхода триггера 3 импульсная последовательность частотою (зг/4 и скважностью, равной двум (фиг. 2 г), поступает на вход формирователя 5 коротких импульсов на шину 9 Выход 1 устройства. Формирователь 5 коротких импульсов по переднему фронту входных импульсов формирует импульсы малой длительности (фиг. 2 д).В зависимости от сигнала на управляющей шине 11 (фиг, 2 е) открывается один из элементов И 6 или 7, и импульсы малой длительности поступают или на вход установки в ноль, или на вход установки в единицу триггера 4 (фиг, 2 ж, и), обеспечивая тем самым соответствующий фазовый 20 сдвиг 90 или 270 импульсной последовательности, формируемой на шине 10 Выход 2 по отношению к импульсной последовательности, сформированной на шине 9 Выход 1 (фиг. 2 к). Корректор М. СамборскаПодписноеомитета СССРоткрытийкая наб., д. 4/5д, ул. Проектная,. 4
СмотретьЗаявка
3649537, 10.10.1983
ПРЕДПРИЯТИЕ ПЯ В-8185
РАБИНОВИЧ МАРК МОИСЕЕВИЧ, БАБУЛИНА НАДЕЖДА СЕРГЕЕВНА, ЧЕРНЫШОВ КОНСТАНТИН НИКОЛАЕВИЧ
МПК / Метки
МПК: H03B 27/00
Метки: импульсов, последовательностей, сдвинутых, фазе, формирователь
Опубликовано: 07.11.1985
Код ссылки
<a href="https://patents.su/2-1190460-formirovatel-sdvinutykh-po-faze-posledovatelnostejj-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь сдвинутых по фазе последовательностей импульсов</a>
