Стенд для исследования уплотнений

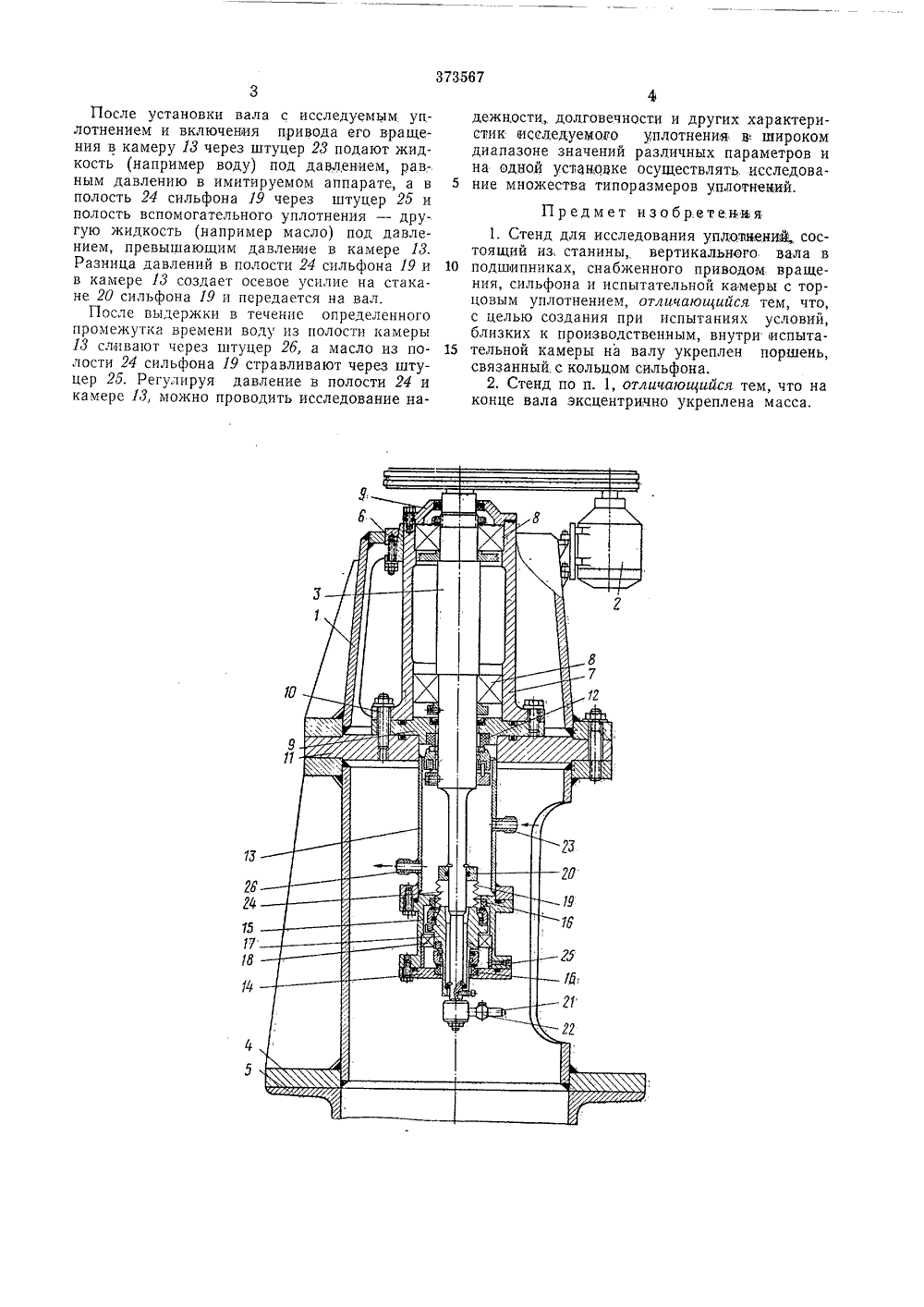

373567 ОЛИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 11.Ч 111,1970 ( 1474883/23-26)с присоединением заявкиПриоритетОпубликовано 12,1.1973, БюллетеньДата опубликования описания 5.Ч 1,1973 М, Кл. б 01 пт 13/00В 011 1/006 01 Ь 19/62 Комитет по делам изобретений и открытий ори Совете Министров СССРК 620.178,6(088.8) Авторы зобретени В. А. Земсков елопольский, Е, В, Шатае и Р. М. Стародубов И, Ефимов, А Заявител ого конструктния ержинскии филиал научно-исследо института химическоготельского ашиностр ВСЕСС 1 ,Ч; гнЩЦ .1,,:БИБЛИО, Е-.,СЛЕДОВАНИЯ УПЛОТНЕНИ СТЕНД уплотнений нщим образом,Изобретение относится к устройствам для испытания и исследования уплотнений и может найти применение в химическом машиностроении при исследовании уплотнений валов мешалок реакционных аппаратов.5Известен стенд для исследования уплотнений, состоящий из станины, вертикального вала, смонтированного в подшипниках и снабженного приводом вращения. Однако на указанном стенде нельзя обеспечить хорошую 10 имитацию производственных условий при испытаниях.Предлагаемый стенд .позволяет полезностью имитировать производственные условия при испытаниях, Это достигается тем, что на 15 внешнем консольном конце вала за испытуемым уплотнением устанавливают камеру, размещенную на основании станины содержащую среду под давлением, равным давлению в имитируемом аппарате, и ограниченную с 20 противоположного конца уплотнением, на подвижном кольце которого расположен оильфон, образующий на валу замкнутую вращающуюся полость, содержащую среду под давлением, превышающим давление в камере 25 и имитирующим осевое усилие на валу, а на конце вала за камерой укрепляют эксцентриковую массу, создающую при вращении вала радиальное биение, воспроизводящее биение мешалки. 30 На чертеже схематически показан описываемый стенд для исследования уплотнений,Стенд состоит из стойки 1, на которой укреплен привод 2 вращения вала 3 и которая установлена на станине 4 с фундаментной рамой 5. На стойке 1 при помощи клиновых центрирующих вкладышей б зажат стакан 7 с подшипниками 8 и крышкой 9, связанный болтами 10 с промежуточным основанием 11 станины 4. Исследуемое уплотнение 12 смонтировано на валу 3 в месте прохода его через центральное отверстие основания 11.С целью создания при исследовании условий, близких к эксплуатационным, на нижнем консольном конце вала 3 установлена камера 13, закрытая крышкой 14, через отверстие которой пропущен вал 3. Выход вала 3 из камеры 13 уплотнен посредством вспомогательного торцового уплотнения 15, состоящего из двух неподвижных колец 1 б и подвижного втулки-кольца 17, размещенного на подшипнике 18, на котором в свою очередь укреплен оильфон 19 со стаканом 20, связанным с валом 3, На внешнем конце вала 3 посредством штанги 21 закреплен дебаланс 22 так, что он может перемещаться по штанге в радиальном направлении и фиксироваться в нескольких положениях.Работа по исследованию а стенде осуществляютя следуюПосле установки вала с исследуемым уплотнением и включения привода его вращения в камеру 13 через штуцер 23 подают жидкость (например воду) под давлением, равным давлению в имитируемом аппарате, а в полость 24 сильфона 19 через штуцер 25 и полость вспомогательного уплотнения - другую жидкость (например масло) под давлением, превышающим давление в камере 13, Разница давлений в полости 24 сильфона 19 и в камере 13 создает осевое усилие на стакане 20 сильфона 19 и передается на вал.После выдержки в течение определенного промежутка времени воду из полости камеры 13 сливают через штуцер 2 б, а масло из полости 24 сильфона 19 стравливают через штуцер 25. Регулируя давление в полости 24 и камере 13, можно проводить исследование надежности, долговечности и других характеристик исследуемого уплотнения в. широком диапазоне значений различных параметров и на одной установке осуществлять. исследова ние множества типоразмеров уплотнений.Предмет изобретения1. Стенд для исследования уплотнений состоящий из. станины, вертикального вала в10 подшипниках, снабженного приводом вращения, сильфона и испытательной камеры с торцовым уплотнением, отличающийся тем, что,с целью создания при испытаниях условий,близких к производственным, внутри испыта 15 тельной камеры на валу укреплен поршень,связанный, с кольцом сильфона,2. Стенд по п. 1, отличающийся тем, что наконце вала эксцентрично укреплена масса.Заказ 1623/12 Изд. Мо 1361 Тираж 755 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
