Регулятор уровня пульпы в ванне дискового вакуум-фильтра

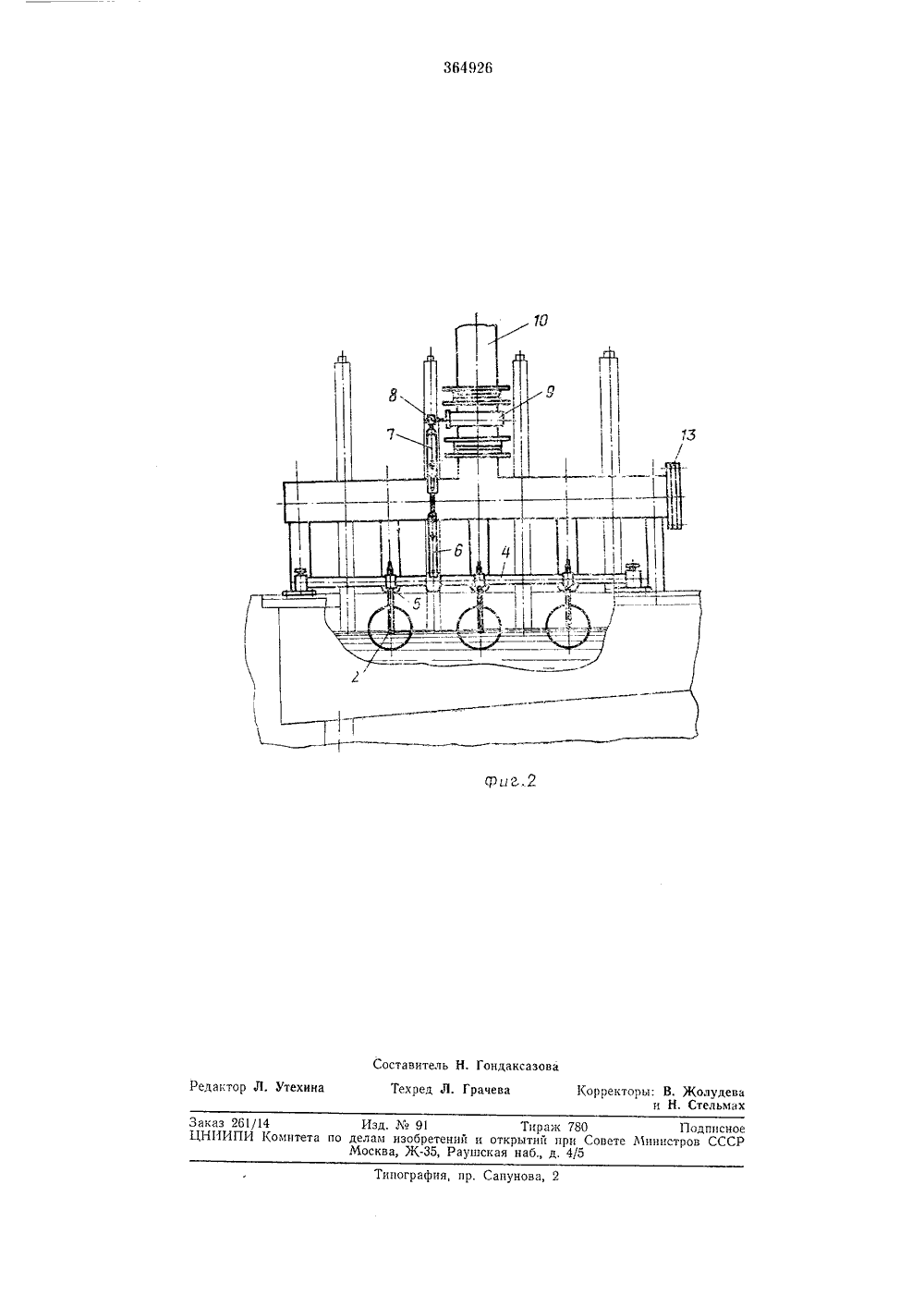

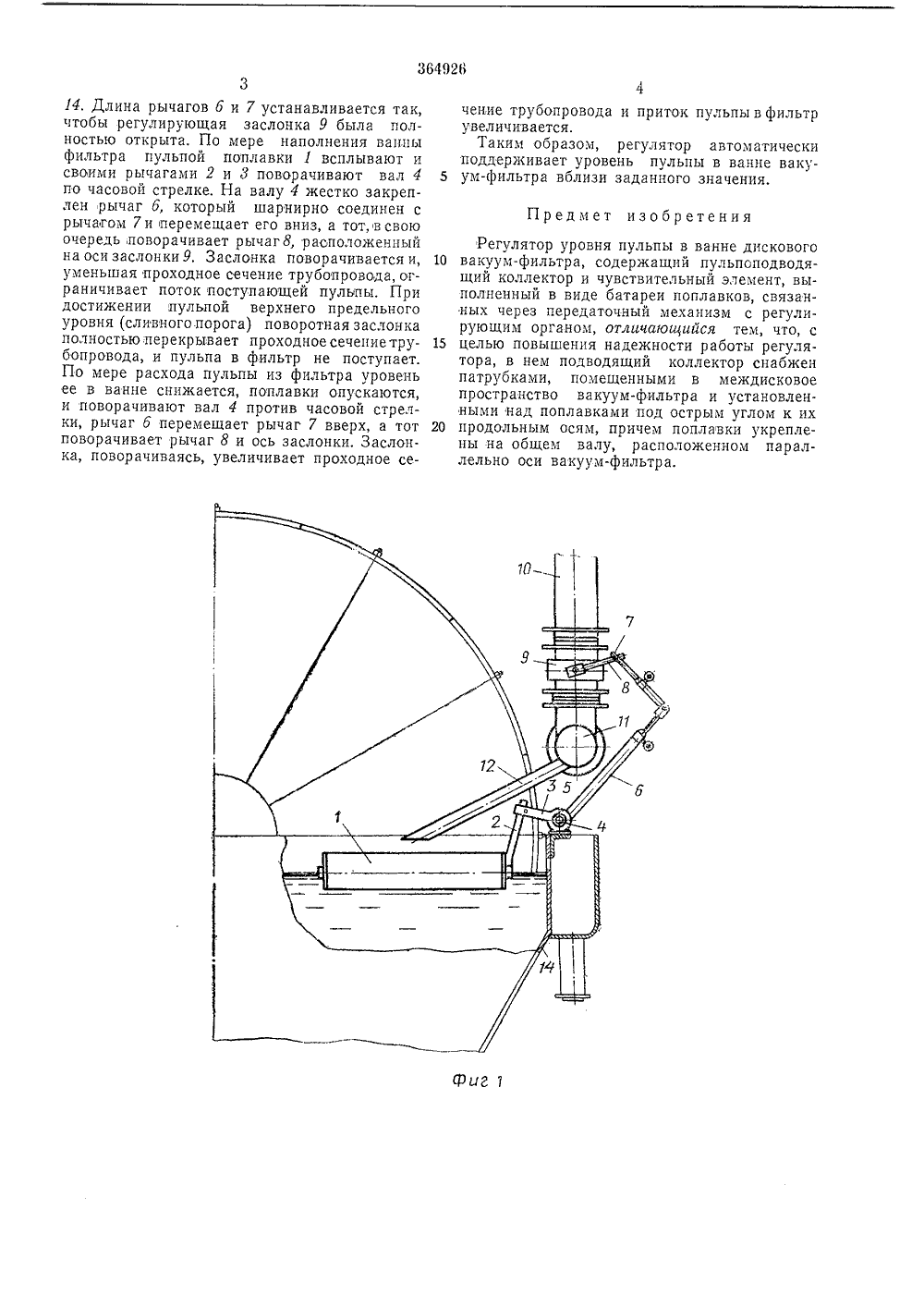

Союз Саветскик Социалистическик Ресиубликависимое от авт. свидетельства6 050 9,02Ст 011 23/06 98114/18-24 присоединением заявки Ъ Комитет оо делам изобретений и открытий при Совете Министров СССРриорите 1.646.35 (088,8 Бюллетень Ъеза 19 п 1 я 15.11,1973 та опубликования опис Авторыизобретения В. Бирюк, А. А, Щ Вор ошиловгр адски конструкторского ипо автоматиз елинский, А. Я. Пацкан и Ю. П.й филиал Государственного проенаучно-исследовательского инстиации угольной промышленности рникно- ута аявитель РЕГУЛЯТОР УРО НЯ ПУЛЬПЫ В ВАННЕ ДВА КУУМ-Ф ИЛ ЬТРА ВОГО Заявлено 07.Х 11,1970 ( Опубликовано 28.Х 11,1972 Изобретение относится к ооласти обогащения углей или руд и может быть использовано при автоматизации управления поступлением жидких продуктов или пульп в различные емкости обогатительных фабрик, например в ванны дисковых вакуум-фильтров.Известны регуляторы уровня пульпы в ванне вакуум-фильтра, содержащие пульпоподводящий коллектор и чувствительный элемент, выполненный в виде поплавков, связанных через передаточный механизм с регулирующим органом.Предлагаемое устройство отличается от известных тем, что, с целью повышения надежности работы регулятора, в нем пульпоподводящий коллектор снабжен патрубками, помещенными в междисковое пространство вакуум-фильтра и установленными над поплавками под Острым углом к их продольным Осям, причем поплавки укреплены на общем валу, расположенном параллельно оси вакуум- фильтра.На фиг. 1 показан вакуум-фильтр, с установленным регулятором в поперечном разрезе; на фиг. 2 - регулятор сбоку.Регулятор содержит поплавок 1 с рычагами 2 и 3, закрепленными жестко на общем валу 4, установленном в подшипниках 5, рычаги б - 8, регулирующую заслонку 9, установлечную на питающем трубопроводе 10 и пульпоподводящий коллектор 11 с направляющимипатрубками 12. Изменение положения поплавка по высоте при настройке регулятора назаданный уровень осуществляется взаимным5 перемещением рычагов 2 и 3 с последующейфиксацией, Угол наклона поплавка устанавливается поворотом рычага 3 вокруг вала 4,после чего его положение также фиксируется,Угол открытия регулирующей заслонки 9 оп 10 ределяется длиной рычагов 6 и 7, представляющих телескопическую конструкцию. Зтп рычаги соединены между собои шарнирно. Пульпоподводящий коллектор 11 представляет собой трубу, расположенную горизонтально над15 вакуум-фильтром вдоль ванны,Олин торец его снабжен фланцевой заглушкой 13, ооеспечивающей возможность прочистки в случае засорения, На коллекторе расположены направляющие патрубки 12, помещае 20 мые между дисками вакуум-фильтров пад поплавками.Регулятор работает следующим образом.Угольная пульпа, подлежащая фильтрации,подается по вертикальному трубопроводу 1025 через регулирующую поворотную заслонку 9в пульпоподводящий коллектор 11, откуда попатрубкам 12 направляется в ванну вакуумфильтра. При этом поплавки 1 находятся внижнем предельном положении и опираются30 своими торцами на стенку вакуум-фильтра314, Длина рычагов б и 7 устанавливается так, чтобы регулирующая заслонка 9 была полностью открыта. По мере наполнения ванны фильтра пульпой поплавки 1 всплывают и своими рычагами 2 и 3 поворачивают вал 4 по часовой стрелке. На валу 4 жестко закреплен рычаг б, который шарнирно соединен с рычагом 7 и перемещает его вниз, а тот,в свою очередь, поворачивает рычаг 8, расположенный на оси заслонки 9. Заслонка поворачивается и, уменьшая проходное сечение трубопровода, ограничивает поток поступающей пульпы, При достижении пульпой верхнего предельного уровня (сливного порога) поворотная заслонка полностью перекрывает проходное сечение трубопровода, и пульпа в фильтр не поступает. По мере расхода пульпы из фильтра уровень ее в ванне снижается, поплавки опускаются, и поворачивают вал 4 против часовой стрелки, рычаг 6 перемещает рычаг 7 вверх, а тот поворачивает рычаг 8 и ось заслонки. Заслонка, поворачиваясь, увеличивает проходное сечение труоопровода и приток пульпы в фильтрувеличиваетсяТаким образом, регулятор автоматическиподдерживает уровень пульпы в ванне ваку 5 ум-фильтра вблизи заданного значения. Предмет изобретенияРегулятор уровня пульпы в ванне дискового 10 вакуум-фильтра, содержащий пульпоподводящий коллектор и чувствительный элемент, выполненный в виде батареи поплавков, связанных через передаточный механизм с регулирующим органом, отличающийся тем, что, с 15 целью повышения надежности работы регулятора, в нем подводящий коллектор снабжен патрубками, помещенными в междисковое пространство вакуум-фильтра и установленными над поплавками под острым углом к их 20 продольным осям, причем поплавки укреплены на общем валу, расположенном параллельно оси вакуум-фильтра.364926 РАЯ Редакт Утехин орректоры: В. Жолудева и Н. Стельмахаказ 261/14 Изд. Ы 91НИИПИ Комитета по делам изобретении и открытий при СовеМосква, %-35, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 оставитель Н. ГондаксазоваТехред Л. Грачева
