Способ автоматического управления процессом разделения пульпы в последовательно работающих отстойнике и вакуум фильтре

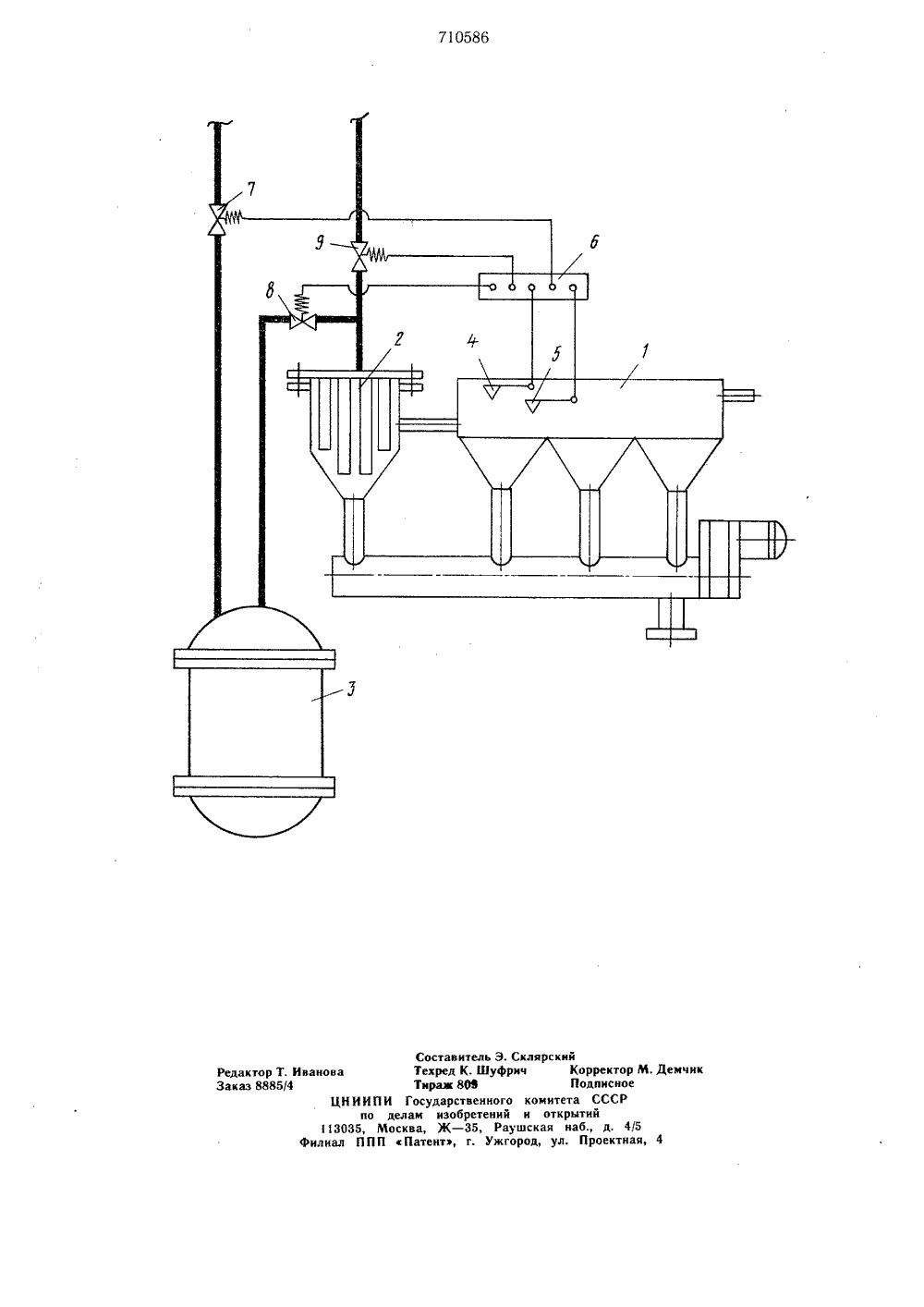

- г О П И-С А Н И Е ИЗОБРЕТЕНИЯ Своз СоветсеаСоциалистическихРеспублик оц 710586 К АВТОРСКОМУ СВИД,ВТВЛЬСТВУооударетввниыи иСССРво делам нзоорвтвн открытий 3) Приоритет(53) УДК 66.012 -52 (088.8) публиковано 25.0 80. Бюллетеньа опубликования описания 30.01.8 2) Авторы изобретени В. П. Трош Н. А. Конограй 71) Заявите(54) СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПРОЦЕССОМ РАЗДЕЛЕНИЯ ПУЛЬПЫ ПОСЛЕДОВАТЕЛЬНО РАБОТАЮЩИХ ОТСТОЙНИКЕ И ВАКУУМ-ФИЛЬТРЕИзобретение относится к способам автоматического управления работой аппаратов отделения твердой фазы от жидкой и предназначено для управления последовательно работающих отстойника и вакуум-фильтра.Известен способ автоматического управления работой блоком вакуум-фильтров путем регулирования скорости вращения барабанов и расхода сырья на каждый вакуум- фильтр в зависимости от общего расхода сырья на блок с коррекцией по уровню в корыте мерников и количеству работающих вакуум-фильтров, в которых скорость вращения барабанов дополнительно корректируют по величине уровня в корыте вакуум- фильтра 1. Этот способ имеет ограниченную возможность применения, так как применим только к барабанным фильтрам.Наиболее близким по технической сущности и достигаемому результату к предлагаемому является способ управления процессом разделения пульпы в вакуум-фильтре путем переключения вакуум-фильтра со стадии фильтрации на регенерацию и регенерации на фильтрацию по перепаду давленияна вакуум-фильтре 21.Однако при последовательно работающих отстойниках и вакуум-фильтрах отстойник может работать с постоянной (заданной) 5 производительностью, а на вакуум-фильтрепроизводительность изменяется. При этом увеличивается количество твердой фазы, отделяемой от раствора на вакуум-фильтре, в результате чего снижается КПД поверхности отстойника, увеличиваются энерго- затраты на единицу объема фильтрата и снижается производительность аппаратовв целом.Цель изобретения - снижение энергозатрат на разделение фаз и повышение производительности последовательно работающих аппаратов.Поставленная цель достигается тем, чтопереключение вакуум-фильтра со стадий фильтрации на регенерацию и регенерации на фильтрацию осуществляют по минимальному и максимальному уровням осветительной жидкости в отстойнике соответственно.На чертеже представлена схема устройства, реализующего предлагаемый способ.Устройство содержит отстойник 1, вакуум- фильтр 2, сборник фильтрата 3, датчик 4 сигнализатора максимального уровня, датчик 5 сигнализатора минимального уровня, Сигнализаторы 6 уровней через блок приборов переключения соединены с исполнительными механизмами 7, 8 и 9, установленными на трубопроводах вакуума, передачи фильтра в сборник и подачи давления в вакуум-фильтр, соответственно.Способ осуществляется следующим образом.В отстойник 1 с постоянной производительностью непрерывно поступает исходная пульпа. Пока уровень жидкости в отстойнике находится в заданных пределах, исполнительные механизмы 7 и 8 закрыты, а исполнительный механизм 9 открыт. Происходит регенерация фильтров аль ной перегородки вакуум-фильтра 2 путем подачи жидкости или газа под давлением в направлении, обратном фильтрату. Отделение твердой фазы от раствора происходит осаждением в отстойнике 1.При подъеме жидкости в отстойнике до датчика 4 сигнализатора максимального уровня система блокировки срабатывает на открытие исполнительных механизмов 7 и 8 и закрытие исполнительного механизма 9 (если регенерация фильтровальной перегородки вакуум-фильтра 2 не закончена). Время регенерации можно установить отдельно и исполнительный механизм 9 может закрываться по окончании времени регенерации вакуум-фильра. При открытых исполнительных механизмах 7 и 8 происходит фильтрацчя осветленного раствора. Благодаря большой производительности вакуум. фильтра, уровень жидкости в отстойнике постоянно понижается,При достижении им датчика 5 сигнализатора минимального уровня система блокировки срабатывает на закрытие исполнительных механизмов 7 и 8 и открытие исполнительного механизма 9. Фильтрацияпрекращается и производится регенерацияфильтровальной перегооодки вакуум-фильтра 2.При подьеме жидкости в отстойнике 1до датчика сигнализатора максимального 16 уровня 4 процесс фильтрации повторяется.Изобретение позволит снизить затратына единицу объема фильтра, повысить производительность аппарата и снизить затраты на разделение пульпы.Фср пула изобретенияСпособ автоматического управления процессом разделения пульпы в последователь 26 но работающих отстойнике и вакуум-фильтре путем переключения вакуум-фильтра состадии фильтрации на регенерацию и регенерации на фильтрацию, отличающийся тем,что, с целью сокращения энергетическихзатрат на разделение фаз и повышения производительности последовательно работающих аппаратов, переключение вакуум-фильтра со стадий фильтрации на регенерациюи регенерации на фильтрацию осуществляютпо м нимальному и максимальному уровнямИ осветительной жидкости в отстойнике соответственно.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРЛо 521909., кл. В 01 Р 37/04, 1974.2. Лвгорское свидетельство СССРМ 437517, кл, В 01 Р 37104, 1972 (прототип).Редактор Т. Иванова Заказ 8885/4 Составитель Э. СклярскнйТехред К. Шуфрич Корректор М. ДемчикТнрик 86 ПодписноеЦН И И П И Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб д. 4/5филиал ППП кПатентэ, г. Ужгород, ул. Проектная, 4
