Стенд для испытания зубчатых передач по замкнутому контуру
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

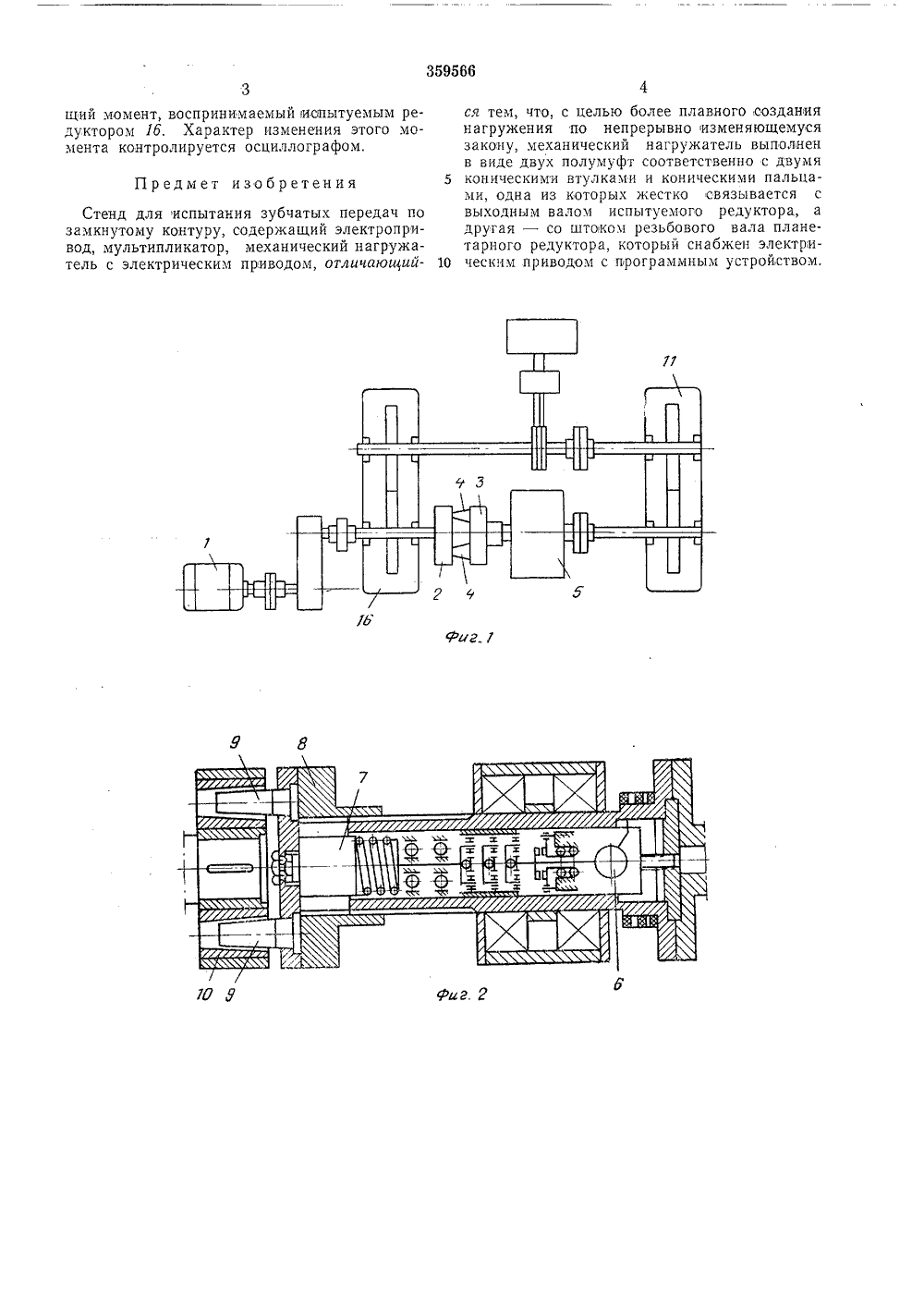

ОПИСАНИЕ ИЗОБРЕТЕН Ия К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистицеских Республиктельствасимое от авт аявлено 06.Ч 11.1970 ( 1460735/25-28)присоединением заявкиМ. Кл 6 01 гп 131 Комитет по делам изобретений и открытий при Совете Миниотров СССРриоритет публиковано 21.Х.1972. БюллетеньУДК 621.831.001.6(088 ата опуб вания описания 4.1.1973 Авторыизобретения И. Погорелов и И. П, Лубенцов Заявите Харьковс нститут инженеров коммунального строительст СТЕНД ДЛЯ ИСПЫТАНИЯ ЗУБЧАТЫХ ПЕРЕДА ПО ЗАМКНУТОМУ КОНТУРУИзобретение относится к области машино. строения,Известны стенды для испытания зубчатых передач по замкнутому контуру, содержащие электропривод, мультипликатор, механический нагружатель с электрическим приводом. В иих, например, механический нагружатель выполнен в виде двух винтовых пар, одна из которых имеет правую, а другая левую резьбы с передачей осевого усилия через упорныеподшипники и стакан, до получения необходимого нагружения в замкнутом контуре стенда,Недостатки известных стендов заключаются в затруднении измерения величины нагрузки, для чего нужны специальные динамометры, так как величина осевого усилия лишь приближенно характеризует нагрузку контура, в трудности учета потери на трение в нагружателе, а также в необходимости выбора зазоров прои перемене обкатываемого контура.Предложенный стенд отличается от известных тем, что механичеокий нагружатель выполнен в виде двух полумуфт соответственно с двумя коническими,втулками и коннчеокими пальцами, одна из которых жестко овязьпвается с,выходным валом иопытуемого редуктора, а другая - со штоком резьбового вала планетарного редуктора, который снабжен электрическим приводом с программным устройством, Такое выполненне стенда позволяет создавать плавное,нагружение испытуемого редуктораао непрерывно изменяющемуся закону.На фиг. 1 изображен описываемый стенд,общий вид; на фиг. 2 - нагружатель, про 5 дольный разрез; на фиг. 3 - схема программного устройства,Стенд содержит электродвигатель 1, механический нагружатель, который состоит из полумуфт 2 и 3 и пальцев 4, планетарного редук 10 тора 5, Редуктор включает электропривод 6,шток 7, полумуфту 8, пальцы 9, полумуфту 10,мультипликатор 11 программного устройства12 с лентопротяжным механизмом, Последнийсодержит двигатель 13, контакты 14 и кон 15 тактный ролик 15.Работает стенд следующим образом.Включением электродвигателя 1 стенд при.водится в рабочее состояние. Затем включением двигателя 13 приводится в движение20 лентопротякный механизм, который протяпивает ленту между контактами 14 н роликом15, к которому подведен плюс напряжения в27 в источника питания.При включении реле управления механнз 25 мом включается редуктор 5 в режим нагрузки.Шток 8 выдвигается или втягивается при снятии нагрузки из корпуса редуктора, Движениештока 7 приводит в поступательное движениеполумуфту 8 с пальцами 9, поворачивая та 30 ким образом, полумуфту 10, создавая крутя359566 Гб щнй момент, воспринимаемый испытуемым редуктором 1 б. Характер изменения этого момента контролируется осциллографом. Предмет изобретения Стенд для испытания зубчатых передач по замкнутому контуру, содержащин электропривод, мультипликатор, механический нагружатель с электрическим приводом, отличающийся тем, что, с целью более плавного создания нагружения по непрерывно изменяющемуся закону, механический нагружатель выполнен в виде двух полумуфт соответственно с двумя 5 коническими втулками и коническими пальцами, одна из которых жестко связывается с выходным валом испытуемого редуктора, а другая - со дноком резьбового вала планетарного редуктора, который снабжен электри ческнм приводом с программным устройством,359566 оставитель Е. Андреенкова актор Т,яче Типография, п р. Сапунова,Заказ 4233ЦНИИПИ агруеюю ехред Т. Миронова Корректор Е. Талалаева Изд.1746 Тираж 406 Подппсноитета по делам изобретений и открытий при Совете Мшшстров ССС Москва, Ж-ЗБ, Раушская наб., д. 4/5
СмотретьЗаявка
1460735
А. И. Погорелое, И. П. Лубенцов Харьковский институт инженеров коммунального строительств
МПК / Метки
МПК: G01M 13/02
Метки: замкнутому, зубчатых, испытания, контуру, передач, стенд
Опубликовано: 01.01.1972
