Изготовления технологической щепы

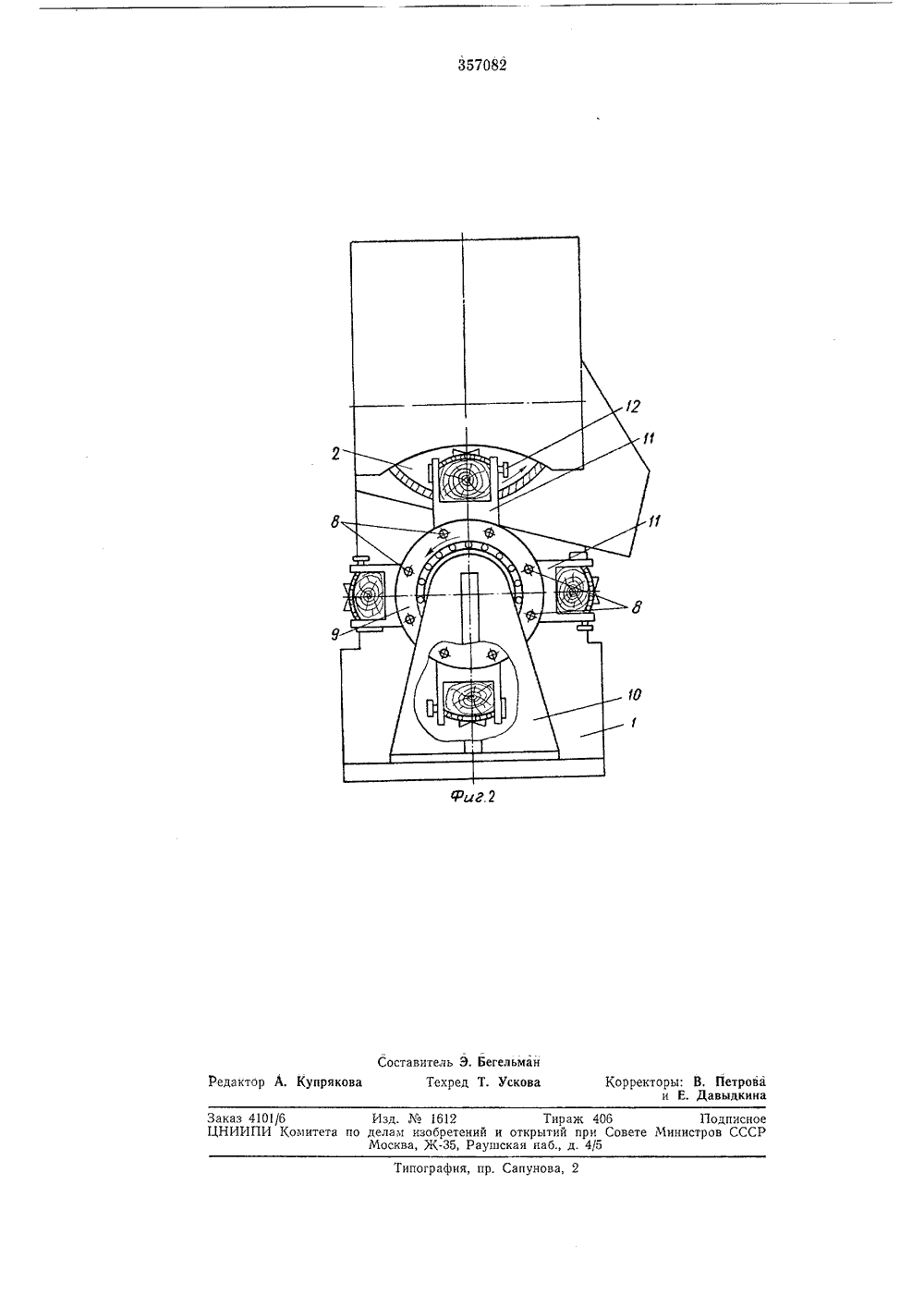

357082 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскик Социзлистическик Республик. Кл. В 271 11/О аявлено 20.Ч,1971 ( 16 37/29-3 оединснием заявкиКомитет ло делам здСретений и открыти лри Совете Министров СССРетень я 28.Х 11.1972 а опубликования описан вторызобретения А. Г. Надеин, В, ф. Радче и В, И. Григо аявител ХНОЛО СКОЙ ЩЕПЪ ка выполльно оси щающегося положены обрабатыыи станок, жущей готороны роТАНОК ДЛЯ ИЗГОТОВЛЕНИ Известный станок для изготовления техноЛогической щепы, включающий стол, подвижные кареткй с механизмом их подачи и режутцую головку, не обеспечивает высокой производительности.Цель изобретения - увеличение производительности станка.Достигается это тем, что стол станнен в виде установленного параллережущей головки непрерывно враротора, по окружности которого раснаправляющие, несущие каретки сваемыми заготовками.На фиг. 1 изображен предложеннпродольный разрез по ротору и реловке; на фиг. 2 - то же, вид со стора,Внутри корпуса 1 станка установлена режущая головка 2 с электродвигателем 8.В нижней части корпуса 1 в стакане 4 установлено приводимое во вращение электродвигателем 5 основание б. К основанию б жестко крепится ротор, выполненный в виде ведущей плиты 7, закрепленной на основании б и жестко соединенной штангами 8 с несущей плитой 9, опирающейся на кронштейн 10, закрепленный на основании корпуса 1. Соединительные штанги 8 ротора одновременно служат направляющими кареток 11, имеющих установочные гнезда для размещения в них бревен и зажимные механизмы 12. Установочные гйезда кареток 11 сориентированы относйтельно опорных установочных гнезд 18, выполненных на ведущей плите 7 ротора, снабженной 5 прижимными подпружиненными роликами 14.Механизм перемещения кареток 11 состоитиз ходового винта 15, установленного в подшипниках соосно с основанием б, ведущей 7 и несущей 9 плитами ротора, Винт 15 несет 10 приводную гайку 1 б, взаимодействующую скаретками 11 при реверсируемом вращении винта 15 электродвигателем 17. Для. устранения возможного вращения гайки 1 б совместно с каретками 11 ее фиксируют направляющи ми штырями 18, одни концы которых жесткозакреплены в кронштейне 10, а другие - введены в отверстия фиксирующего кольца 19, установленного с возможностью вращецияна винте 15.20 Станок работает следующим образом,Материал, перерабатываемый на технологическую щепу, последовательно укладывают в установочные гнезда кареток 11 и ведущей плиты 7 и фиксируют на ведущей плите 7 25 с помощью прижимных подпружиненных роликов 14, а на каретках 11 - зажимными механизмами 12. При включении станка одновременно с режущей головкой 2 приводятся во вращение ходовой винт 15 и ротор, несущий 30 каретки 11 с закрепленными в них заготовка 357082ми, При этом ходовой винт 15, вращаясь, перемещает приводную гайку 1 б, зафиксированную от вращения направляющими штырями 18, Гайка б, перемещаясь вдоль оси винта 15, перемещает по штангам 8 каретки 11 и перерабатываемый материал подается через установочные гнезда 13 ведущей плиты 7 к режущей головке 2,По мере поворота ротора станка из зоны резания выводится предыдущая заготовка и сразу же вводится последующая.Так как каретки 11, несущие перерабатываемые заготовки, подают их в зону резания непрерывно, то выведенная из зоны резания очередная заготовка вновь подводится к ней, переместившись на заданную величину подачи, чем обеспечивается равномерность фракций щепы, а следовательно и ее высокое качество. 5 Предмет изобретенияСтанок для изготовления технологическойщепы, включающий стол, подвижные каретки с механизмом их подачи и режущую головку, 10 отличающийся тем, что, с целью увеличенияпроизводительности, стол станка выполнен в виде установленного параллельно оси режущей головки непрерывно вращающегося ротора, по окружности которого расположены на правляющие, несущие каретки с обрабатываемыми заготовками.357082фиЕ 2Составитель Э. Бегельман Редактор А. Купрякова Техред Т. Ускова Корректоры: В, Петроваи Е. ДавыдкинаЗаказ 4101/6 Изд. Ме 1612 Тираж 406 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
