Устройство для подачи предметов на рабочую позицию обрабатывающего автомата

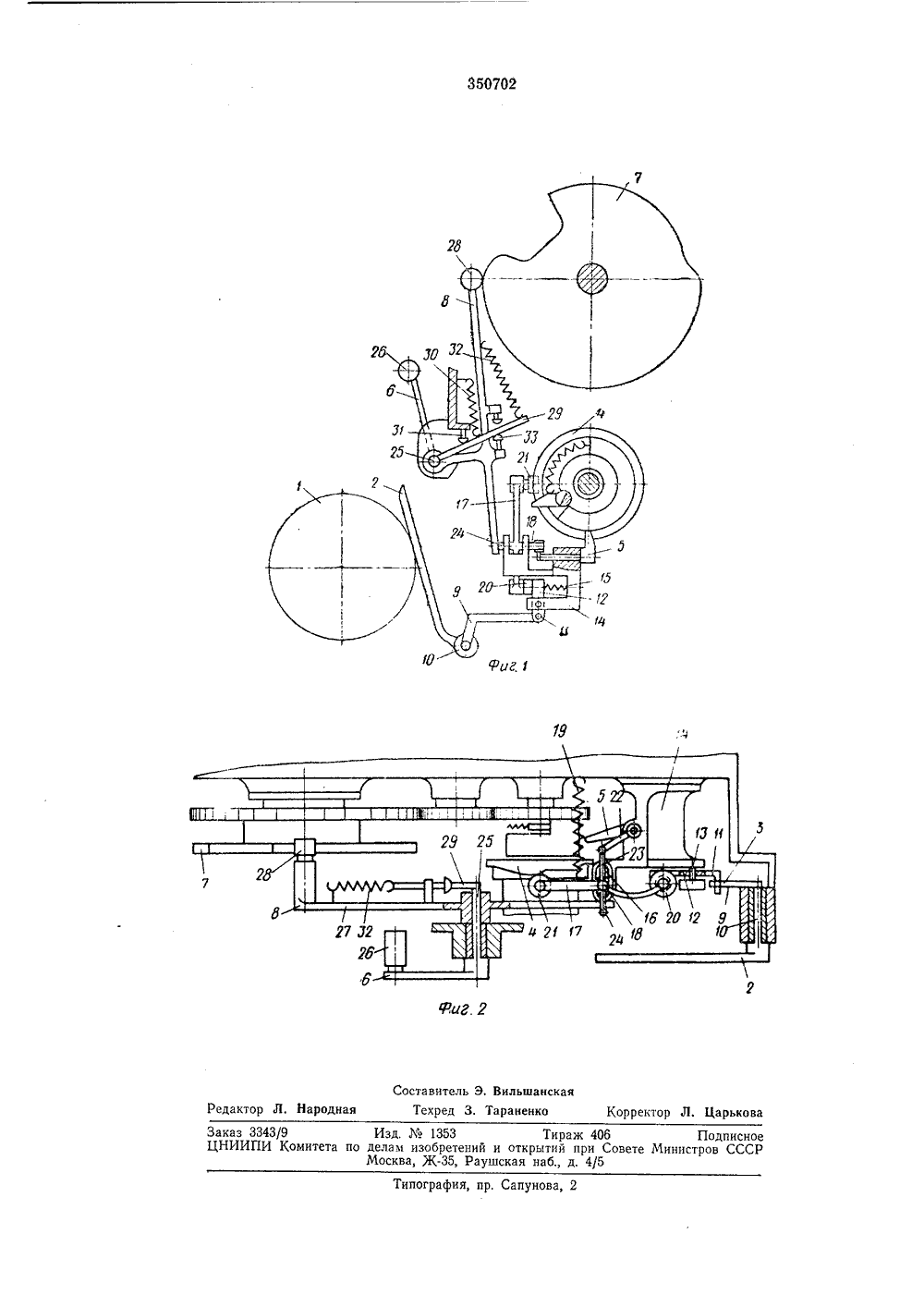

350702 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетскиз Социалистические РесптбликЗависимое от авт, свидетельстваЗаявлено 01.1 Ч,1968 (М 1231069/28-13)с присоединением заявкиПриоритетОпубликовано 13.Х,1972, Бюллетень27Дата опубликования описания 4.Х.1972 М, Кл, В 65 Ь 3/12 Комитет по делам изобретений и открытий при Спеете Министрое СССРУДК 621 7983(0888) лт-,т 31 СЗЯАЯ Авторыизобретения Э, А, Трошанин, Б, В. Базилевич, И. Д. Гинзбург и Г. Б, Р Симферопольское головное специальное конструкторское бюро продовольственного машиностроенияЗаявитель УСТРОЙСТВО ДЛЯ ПОДАЧИ ПРЕДМЕТОВ НА РАБОЧУЮ ПОЗИЦИЮ ОбРАБАТЫВАЮЩЕГО АВТОМАТАИзобретение относится к области пищевого машиностроения, а,именно к расфасовочным и укупорочным автоматам, но может быть, использовано и. в других отраслях стромышленности, где необходимо осуществлять включение рабочего ортана и выдержку об,рабатываемого предмета,на позиции.Известно устройство для подачи предметов на рабочую позицию обрабатывающего автомата, содержащее конвейер, установленный над ним щупсвязанный системой рычагов с кулачковым приводом рабочего органа.Целью устройства является включение рабочего ортана только при наличии банки и выдержки последней на позиции.Это достигается тем, что устройство содержит задерживающий рычат, расположенный за рабочей позицией, снабженный кулачковым приводом и связанный системой ,рычагов со щупом. При этом, расстояние между щупом и задерживающим рычагом меньше двух диаметров обрабатываемого предмета.Кроме того, система рычагов, связывающая щуп с,кулачковым приводом рабочего ортана, содержит двуплечий рычат с плавающей осью, расположенной в центре. На каждом конце плеча рычага, укреплен, ролик.На фиг, 1 изображено, предлагаемое устройство, план; на фиг. 2 - то же, общий вид.Устройство состоит из подающего консервные банки конвейера 1, установленного 5,над ним щупа 2 наличия банки, связанногосистемой рычагов 3 с кулачковым приводом 4, рабочего ортана 5, задерживающего рычага б, расположенного за рабочей зтозициейснабженного кулачковым приводом 7 10 и связанного системой рычагов 8 со щу.пом 2.Система,рычагов 3 включает рычаг 9, закрепленный на оси 10,щупа и взаимодействующий с пальцем 11 рычага 12. Последний 15,качается на оси 13, закрепленной на кронштейне 14 и подпружинен пружиной 15. На кротсштейне 14 в пазу 16 укреплен двуплечий рычаг 17 с плавающей центральной осью 18, которая, прижимается пружиной 19 20 к верхней части паза, На каждом, концеплеча укреплены ролики 20 и 21, один из которых взаимодействует с кулачковым приводом 4, а другой - со щупом. Ось 18 связана тягами 22 и 23 с рабочим органом 5 25 через упор, включающий муфту (на чертежене ,показаны) рабочего органа, Ролик 20 имеет двухступенчатую цилиндрическую фор,му. На оси 18 рычага 17 закреплен палец 24.Задерживающий рычаг б укреплен на оси ЗО 25 и снабжен роликом 2 б. На этой же оси32 Б свободно надет рычав 27 с роликом 28,взаимодействующий,с кулачковым приводом 7, и:закреплен рычаг 29, подпружинен,ный пружиной 30 к неподвижному упору 31.Пружина 32 прижимает рычаг 27 через,упор 33 к рычагу 29,Устройство работает следующим образом.Под действием пружины 1 б рычаг 12 удерживается в,крайнем положении, через палец 24 рычаг 12 удерживает щуп 2 в исходном положении.Банка, перемещаясь,по конвейеру, встречает на своем пути щуп 2,и, преодолеваясопротивление пружины 1 б, через системурычаг 9 - палец 24 заводит рычаг 12 надпервой ,ступенькой ролика 20 до упора вуступ этого ролика. При таком положениищупа-.-.банка не,может пройти на рабочуюпозицию и будет,йахедиться,в этом положе: нии, проскальзывая на движущемся конвейере, пока рычаг 12 не выскочит на вторуЮ ступеньку ролика 20, Ролик 21, взаимодействуя с кулачковым,приводом 4,перемещается вниз, и рычаг 17 поворачиваетсявокруг ролика 20, перемещая при этом ось18 вниз.При помощи тяг 22 и 23 включается муфта привода рабочето органа. Кулак 4, преодолевая действие пружины 19 поворачивает рычаг 17. При этом его, ось 18 фиксируется в,нижнем положении через упор 31и рычат 27. Затем кулачковым приводом 4рычаг 17,поворачивается вокруг оси 18, находящейся в нижнем положении, ступенчатый ролик 20 перемещается, вниз, освобождая путь рычагу 9.:Щуп 2 перемещается банкой, которая, всвою очередь, перемещается до упора в ролик 2 б на рабочую позицию. По,истеченииопределенного времени кулачковый привод 3507027 освободит .рычаг 27,и обработанная бачка, упираясь в ролик 26, отклоняет рычаг 27, преодолевая действие пружинны 32, и выходит с рабочей позиции,Если следующей баньки нет, то по экончании цикла привод рабочего органа отключается и .все элементы механицизма занимают исходное положение.При наличии следующей банки приводрабочего органа не выключается и начинается новый цикл, обработанная банка выходит с рабочей, позиции при,непрерывной работе кулачкового привода 7.15Предмет изобретения1. Устройство для подачи предметов нарабочую,поаицию обрабатывающего автомата, например для подачи. цилиндрических консервных банок для наполнения и укупорки, содержащее конвейер, установленный ,над ним щупсвязанный системой рычагов с кулачковым приводом рабочего органа, олличающееся тем, что, с целью включвния рабочего органа только при наличии банки и выдержки,последней на позиции, оно содержит задерживающий рычат, расположенный за рабочей позицией, снабженный кулачковым приводом и связанный системой рычагов со щупом.2. Устройство по п, 1, отличающееся тем,что система рычагов, связывающая щуп с ,кулачковым приводом,рабочего органа, содержит двуплечий рычаг,с плавающей осью, расположенной в центре, а на каждом конце,плеча рычага укреплен ролик.3. Устройство по п, 1, отличающееся тем,что расстояние между щупом и задерживающим рычапом меньше двух диаметров 40 обрабатываемого предмета.Составитель Э. Вильшанскаяактор Л. Народная Техред 3. Тараненко Корректор Л. ЦарьковЗаказ 3343/9 Изд.1353 Тираж 406 Подписно ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССМосква, Ж, Раушская наб., д. 4/5ография, пр. Сапунова,
