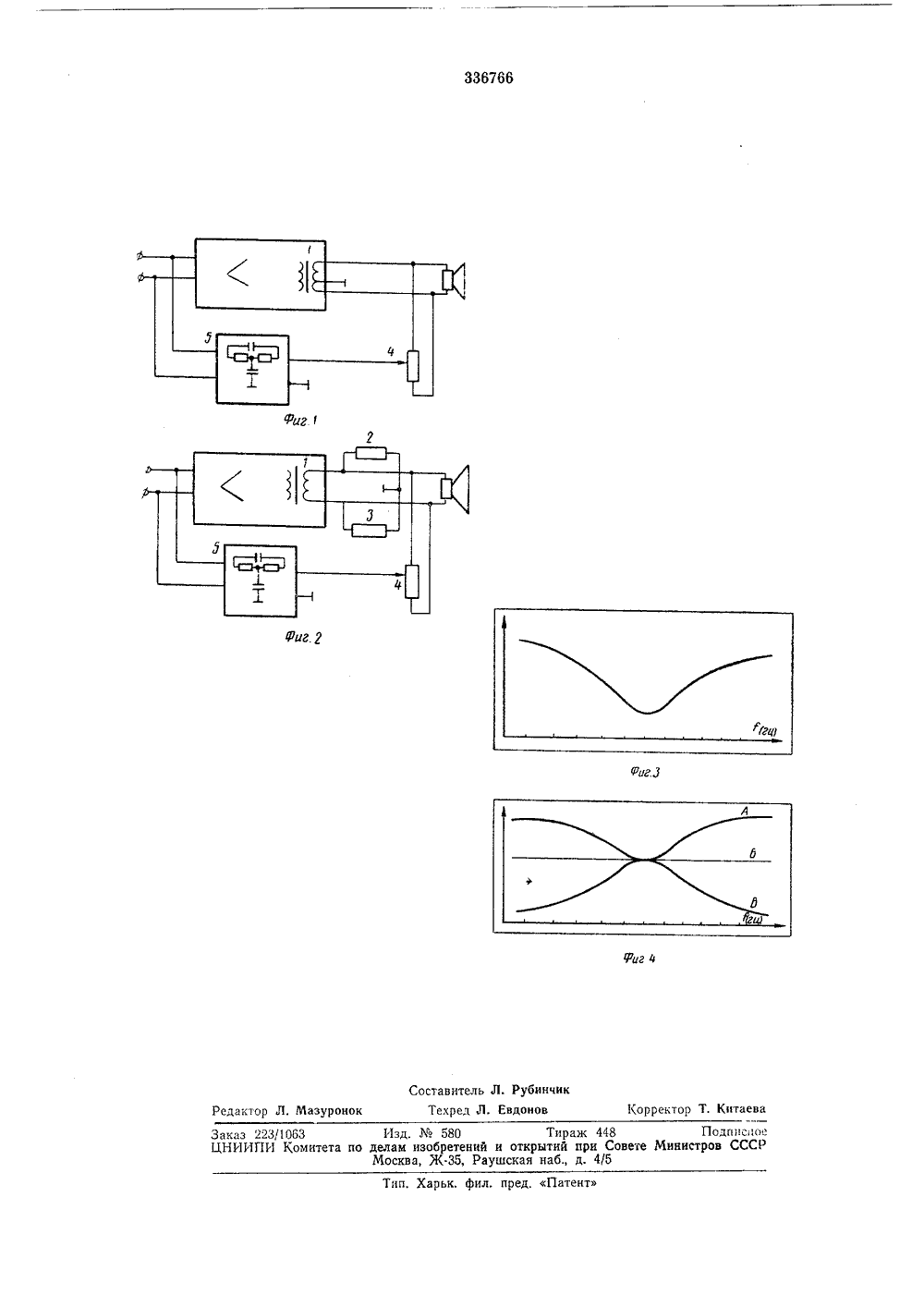

О П И С А Н И Е 336766ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Реслубликвисимое от авт. свидетельства Юе -лено 01. т/11.1970 ( 1458867/26-9) Кл Н 03 3/26 присоединением заявкиел мите иоритет -зооретений и открытий Опубликовано 21.11/.1972. Бюллетень14 ЪДК 621,375.127(088,8) аеете Министров СССР сания 17 т/11.197 ата опубликовани Авторыизобретения. Е. Бердичевский и Г, С. Геи чТЯ,Й 1 ;,маей аявит УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ ради илени выход (в каембра, пряжебмоткиыводов тембра лубиныратной а тембзмене- усилилите- озвоотпой е усвлятьили емор ам, в дель- онст- дежИзобретение относится к областитехники, в частности, к устройствам усзвуковой частоты.Известны усилители, содержащиеной трансформатор, громкоговорительчестве нагрузкя) и узел регулировки твключенный в цепь обратной связи, нанее которой онимается с вторичной овыходного траксформатора, одии из вкоторой заземлен.При такой схеме регулированиеосуществляется за счет изменения гчастотнозависимой отрицательной обсвязи при вращении ручки регуляторра, приводяоцего к соответственномунию формы частотной характеристикителя. Во всех известных конструкциях уси лей низкой частоты регулятор тембра п ляет изменять толькино одну ветвь част характеристики (либо выше, либо ниж ловной частоты раздела), т, е. осущест регулирование тембра только по низким только по высоким частотам.71 ри необходимости регулировать т как по высоким, так и по низким частот усилитель приходится вводить два раз ных регулятора тембра. Это усложняет к рукцию и схему усилителя, сникает на ность и повышает его стоимость,Одновременно с этим, введение второйручки регулятора тембра требует дополнителыного места на передней панели усилителя, что в рияде случаев весьма нежелательно или даже невозможно, например, в телевизионных про 1 емниках, где на передней панели управления должницы быть расположены только ручками основных регулировок.Цель изобретевия - обеспечение регули О рования частотной характеристики одвовременно по высоким и низким частотам, что упрощает конструкцию, расширяет функциональные возможности усилителя, повышает его надежность и экономичность.15 Эта цель достигается тем, что в усилителесредвяя точка,вторич 1 ной обмотки выходного трансформатора заземлена, чем обеспечивается возможность одновременного снятия напряжения как положительной, так и отрица телыной обратной связи с крайних выводовупохгянутой обмотки, подсоединенных к крайним выводам переменного резистора-регулятора тембра, движок которого подключен к частотноформирующему устройству цепи об ратн ой связки.С целью же использования стандартныхвыходных трансфсхрматоров, в усилителе параллелыно вторичной обмотке выходиого трансформатора включен резистивнь 1 й делизо тель с заземленной средней точкой.На фит. 1 и 2 изображены схемы усилителя;,на фиг. 3 и 4 - епо частотные характери ст ики.На фиг. 1 цредотавлена схема усилителя, где у вторичной обмотки выходного трансфор ыатора 1 заземлена средняня точка.На фиг. 2 изображена схема усилителя, в которой создана искусственная средняя точка (которая также заземлена) с помощью двух вопомогателыных резисторов 2 и 3 в цепи вто ,ридной обмотки выходного трансформатора 1 (для возможноси использов агония стандартных выходных трансформаторов) . Выводы вторичной обмотки выходного трансформатора 1 подсоединены к крайним выводам регулято ра 4 тембра, движок которого подключен к частотноформирующему устройству 5 цепи об.ратной связи.И в том и в другом сдучае (фиг. 1 и 2) по отношению к нулевой заземленной точке 20 ва крайиих выводах вторичной обмотки создаются напряжения обратной связи противоположных знаков, что позволяет получать на выходе (движке) регулятора и тембра либо положительную, либо отрицателыную, либо 25 пулевую обратную связь, в зависимости от положения ручки регулятора.Это обстоятельство радикалыным образом меняет принцип работы регулятора тембра усилителя, так как цепь обратной связи до зо выхода регулятора тембра и сам регулятор являются частотнонезависимыми, что позволяет одной репулировкой охватывать весь диапазон частот в переделах полосы пропускания усилителя, а монотонное изменение величивы З 5 обратной связи с изменением ее фазы при прохождении через пулевое значение в среднем положении движка регулятора тембра позволяет осуществлять как относительный подъем, так и относительный завал частотной характеристики по обе стороны от условной частоты раздела. Таким образом, если частотяофоркирующее устройство 5 имеет характеристику, аналогичную приведенной на фиг. 3, то в одежном ирайнем положении регулятора твмора частотная характеристика у силителя имеет вид кривой А (фиг. 4)в среднем положениями - вид кривой Б, и в другом крайнем положении движка регулятора - вид кривой В.Если необходимо иметь частотные характеристики регулирования тембра, отличные от вриведенных на фиг. 4, предлагаемая схема позволяет легко осуществить это путем изменения схемы частотно-форяирующего устрой,ства по общеизвестной методике. Предмет изобретения1. Усилитель низкой частоты, содержащий выходной трансформатор, громкоговоритель и цепь обратной связи, отличающийся тем, что, с целью повышения равномерности регулирования частотной характеристики одно,временно по низиим и высоким звуковым частотам, параллельно вторичной обмотке с за,земленным средним выводом выходного тран,сформатора и звуковой катушке громкогово,рителя подключен переменный резистор регулятора тембра, движок которого связали с частотноформирующим устройством цепки обрат,ной связи.2. Усилитель по п. 1, отличающийся тем, что параллелыно вторичной обмотке выходного трансформатора включен резистивный делитель с заземленной средней точкой.Тип, Харьк, фил. пред, Патент аказ 223/1063 Изд. Ма 580НИИГ 1 И Комитета по делам изобретений и открыМосква, Ж 35, Раушская н раж 448 Подп исаяе й при Совете Министров СССР ., д. 4/5
