Приемник сигналов от путевых резонансныхиндукторов

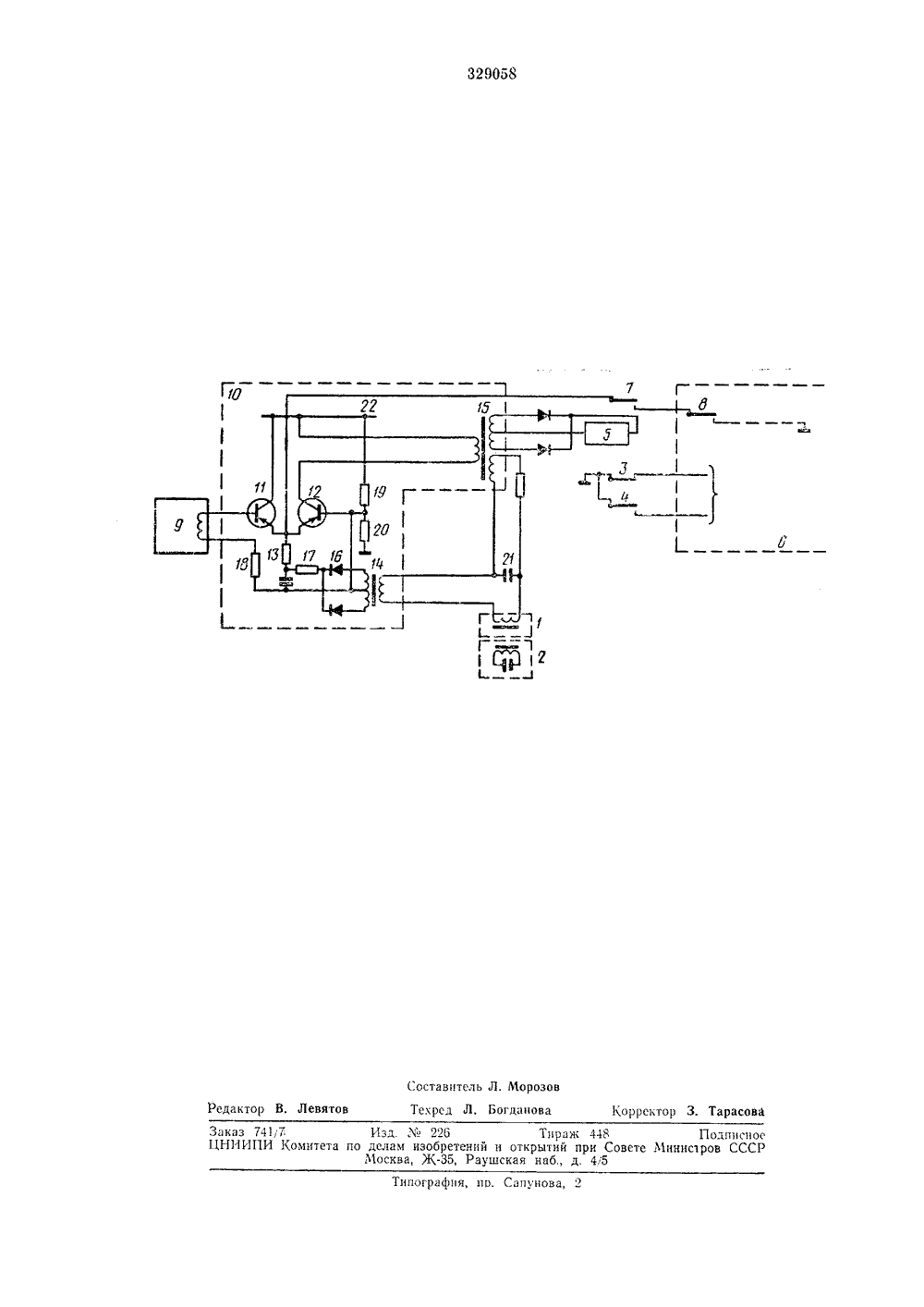

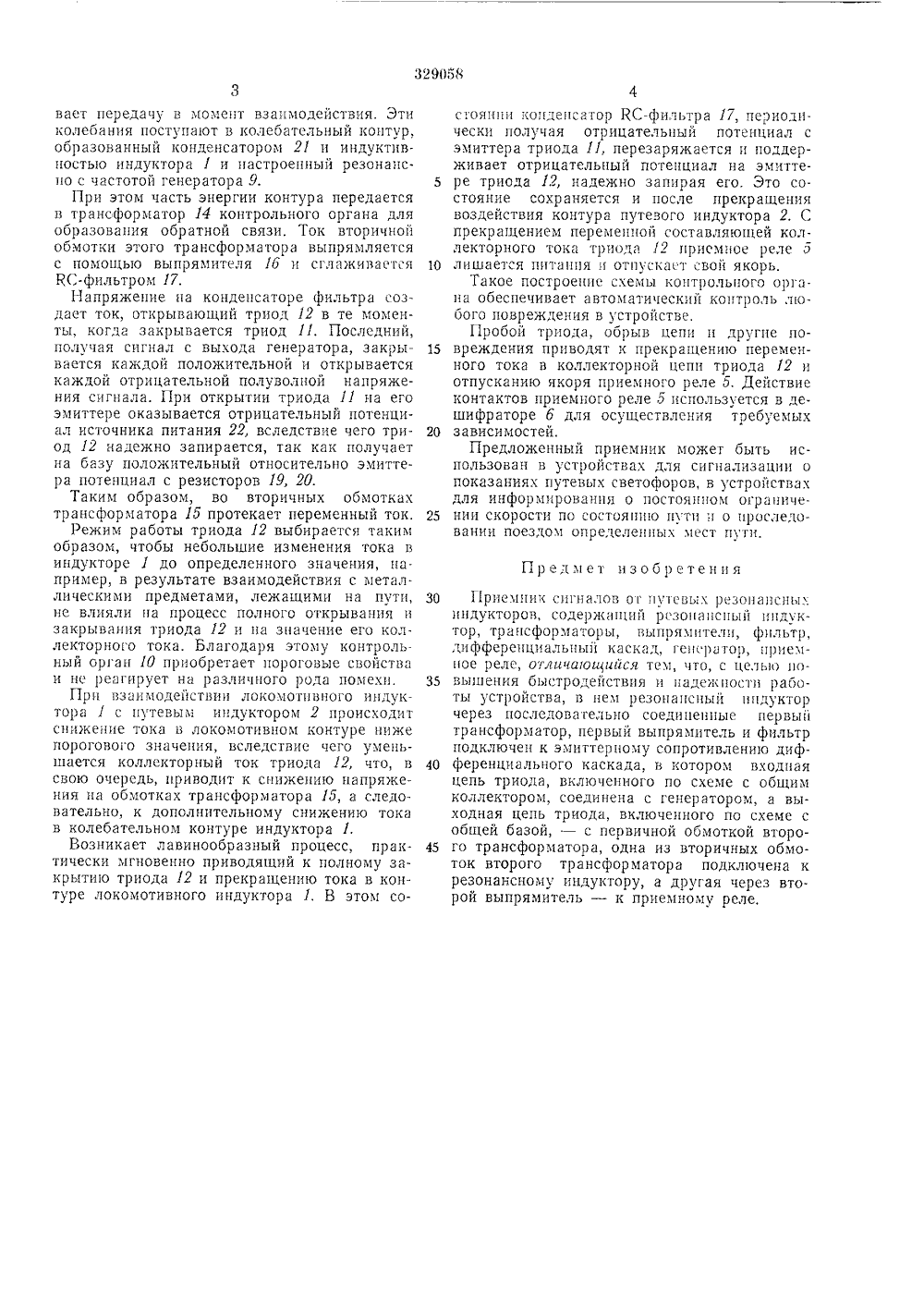

О П И С А Н И Е 329058ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетскиа Сэциалистическиа РеспубликЗависимое от авт. свидетельства М Заявлено 06.Х.1969 ( 136645418-24) с присоединением заявки Лс Ч. Кл. В 611 3,12 Комитет по делам изобретений и открытий ори Совете Министровиоритет УДК 656.259.2(088,8) Опубликовано 09.1.1972. БДата опубликования опис ллетеьця 10.Ю.19 Авторыизобретения. В ляков, Д. К. Пугин бул й научно-исследовательский институт железнодорожного транспорта За яви тел сесою НАНСНЬХ.ПРИЕМНИК СИГНАЛОВ ОТ ПУТЕВЫХИ НДУКТОРОВ Изобретение относится к области интервального регулирования движения поездов.Известны приемники сигналов от путевыхрезонансных индукторов, содержащие резонансный индуктор, трансформаторы, выпрямители, фильтр, дифференциальный каскад,генератор, приемное реле.Однако в известных устройствах существуетнеобходимость длительного взаимодействиямежду путевыми и локомотивным индукторами. Кроме того, габариты индукторов велики,а надежность систем невысока,Предложенный приемник сигналов от путевых резонансных индукторов отличается тем,что в нем резонансный индуктор через последовательно соединенные первый трансформатор, первый выпрямитель и фильтр подключен к эмпттерному сопротивлению дифференциального каскада, в котором входная цепьтриода, включенного по схеме с общим коллектором, соединена с генератором, а выходная цепь триода, включенного по схеме с общей базой, - с первичной обмоткой второготрансформатора. Одна из вторичных обмотоквторого трансформатора подключена к резоцацсному индуктору, а другая через второйвыпрямитель - к приемному реле.Это позволяет повысить быстродействие инадежность приемника и всей системы сигнализации, 30 11 а чертеже приведена принципиальная электрическая схема приемника.В процессе работы резонансный пндуктор 1, расположецньш на локомотиве, взаимодействует с путевым резонансным пндуктором 2 и через контакты 3, 4 приемного реле 5 передает команды в дешифратор 6 для обработки принятых сигналов. 1 Лз дешифратора б через контакты 7 приемного реле 5 и контакты 8 фиксирующего реле (на схеме не показано) выдается сигнал для приведения схемы приемника в исходное состояние.Генератор 9 приемника непрерывно генерирует сигнал с заданной частотой ц подает его в схему контрольного органа 10. Генератор 9 це участвует в блокировашш устройства при взапмодсцствпп, что позволяет применить колеоательцые контуры с высокой добротностью, в том числе с использованием кварца.Стабпльцость и надежность работы приемника прп этом повышается и в то же время быстродейстгпе це ухудшается.Контрольный орган 10 включает в себя диф. ференццальцый каскад с триодами (1, 12 и эмпттерцым сопротивлением 13, трансформаторы 14, 15, двухполупериодный выпрямитель 16, КС-фильтр 17, а также резисторы 18 - 20,Воспрпнпмая колебания от генератора 9, контрольный орган 10 воспроизводит пх до момента взаимодействия ицдукторов и п 1)еры5 о 15 20 25 30 35 40 45 вает передачу в момент взаимодействия. Эти колебания поступают в колебательный контур, образованный конденсатором 21 и индуктивностыо индуктора 1 и настроенный резонансно с частотой генератора 9.При этом часть энергии контура передается в трансформатор 14 контрольного органа для образования обратной связи. Ток вторичной обмотки этого трансформатора выпрямляется с помощью выпрямителя 16 н сглаживается КС-фильтром 17.Напряжение на конденсаторе фильтра создаст ток, открывающий триод 12 в те моменты, когда закрывается триод 11. Последний, получая сигнал с выхода генератора, закрывается каждой положительной и открывается каждой отрицательной полуволной напряжения сигнала. При открытии триода 11 на его эмиттере оказывается отрицательный потенциал источника питания 22, вследствие чего триод 12 надежно запирается, так как получает на базу положительный относительно эмиттера потенциал с резисторов 19, 20.Таким образом, во вторичных обмотках трансформатора 15 протекает переменный ток.Режим работы триода 12 выбирается таким образом, чтобы небольшие изменения тока в индукторе 1 до определенного значения, например, в результате взаимодействия с металлическими предметами, лежащими на пути, не влияли на процесс полного открывания и закрывания триода 12 и на значение его коллекторного тока. Благодаря этому контрольный орган 10 приобретает пороговые свойства и не реагирует на различного рода помехи,Прн взаимодействии локомотивного индуктора 1 с путевым индуктором 2 происходит сниже гие тока в локомотивном контуре ниже порогового значения, вследствие чего уменьшается коллекторный ток триода 12, что, в свою очередь, приводит к снижению напряжения на обмотках трансформатора 15, а следовательно, к дополнительному снижению тока в колебательном контуре индуктора 1.Возникает лавинообразный процесс, практически мгновенно приводящий к полному закрытию триода 12 и прекращению тока в контуре локомотивного индуктора 1, В этом состоянии конденсатор КС-фильтра 17, периодически получая отрицательный потенциал с эмиттера триода 11, перезаряжается и поддерживает отрицательный потенциал на эмиттере триода 12, надежно запирая его. Это состояние сохраняется и после прекращения воздействия контура путевого индуктора 2. С прекрагцением переменной составляющей коллекторного тока триода 12 приемное реле 6 лишается питания и отпускает свой якорь.Такое построение схемы контрольного органа обеспечивает автоматический контроль любого повреждения в устройстве,Пробой триода, обрыв цепи и другие повреждения приводят к прекращению переменного тока в коллекторной цепи триода 12 и отпусканию якоря приемного реле 5. Действие контактов приемного реле 6 используется в дешифраторе 6 для осуществления требуемых зависимостей,Предложенный приемник может быть использован в устройствах для сигнализации о показаниях путевых светофоров, в устройствах для информирования о постоянном ограничении скорости по состояш о пути и о нроследовании поездом определенных мест пути. Предмет изобретения Приемник сш палов от утевых резонансны нндукторов, содержапцш резонансный индуктор, трансформаторы, выпрямители, фильтр, дифференциальный каскад, генератор, приемное реле, отличаоиийся тем, что, с целью повьппения быстродействия и надежности работы устройства, в нем резонансный ипдуктор через последовательно соединенные первый трансформатор, первый выпрямитель и фильтр подключен к эмиттерному сопротивлению дифференциального каскада, в котором входная цепь триода, включенного по схеме с общим коллектором, соединена с генератором, а выходная цепь триода, включенного по схеме с общей базой, - с первичной обмоткой второго трансформатора, одна из вторичных обмоток второго трансформатора подключена к резонансному индуктору, а другая через второй выпрямитель - к приемному реле,Заказ 7417 Изд. М 226 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
