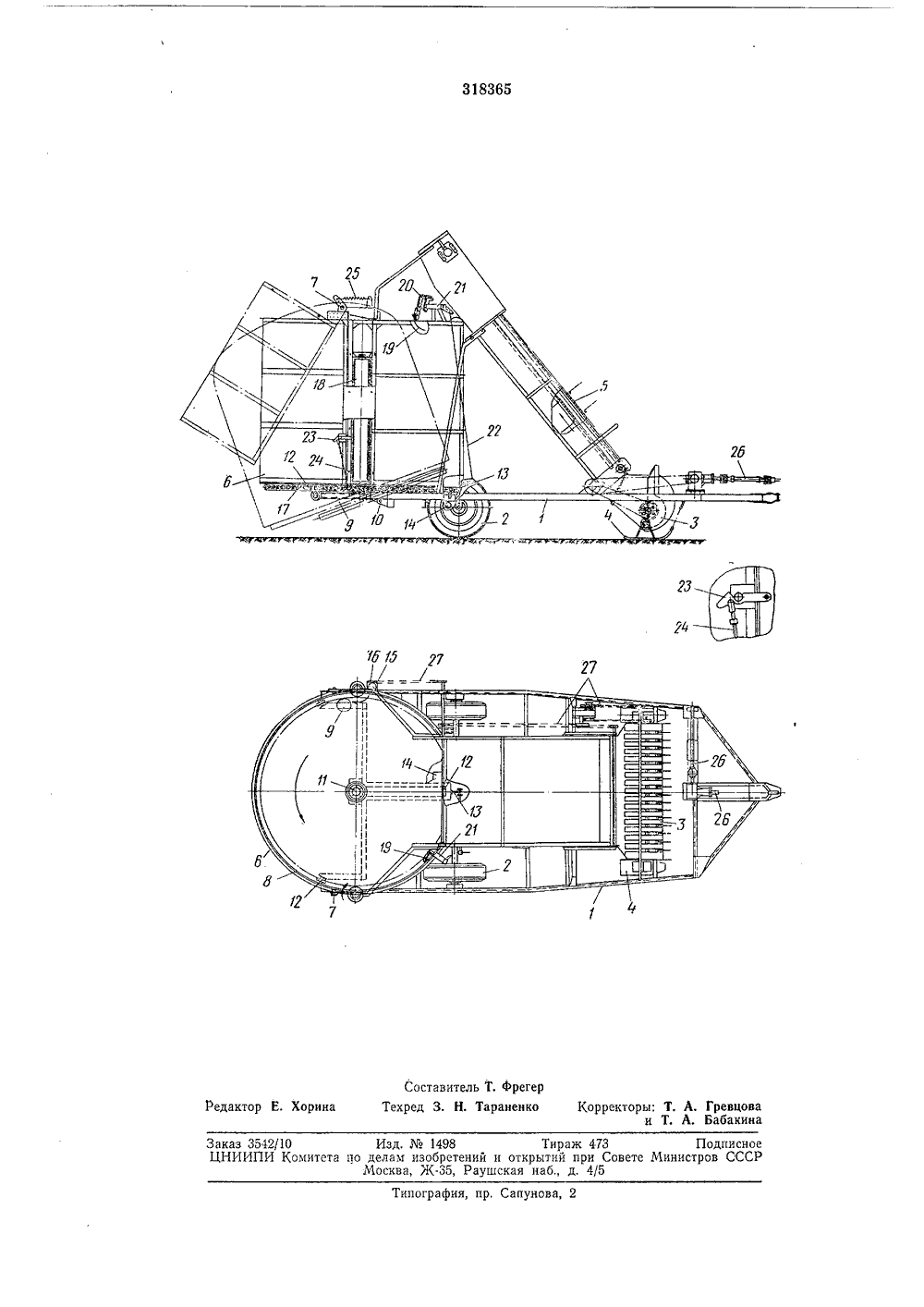

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства М Заявлено 02,71,1970 ( 1443862/30-15)с присоединением заявкиПриоритетОпубликовано 28.Х.1971, Бюллетень32Дата опубликования описания 17.Х 11.1971 1 ПК А 01 с 1 85/00 Л 01 д 41/12 Комитет по делам аобретений и открытий при Совете Министров СССРски ьсксто еханизации ПОДБОРЩИ К-КОП Н ИТЕЛ 2 Известны подборщики-копнители, включающие цилиндрический бункер с (вращающимся опрокидывающимся днищем и откидной задней стенкой, фиксируемыми в рабочем положении защелками, используемые для под бора сена из валков и образования копен.С целью автоматического открывания защелок после образования копны в предлагаемом подборщике-копнителе на бункере в верхней его части закреплен полозок, связанный тягой 10 с защелкой днища и взаимодействующий с формируемой копной.Защелки стенки соединены тягами с днищем и срабатывают в начальный момент движения копны. 15Для регулирования высоты образования копны полозок закреплен с возможностью перестановки по высоте бункера.На чертеже, схематически изображен предлагаемый подборщик-копнитель. 20Подборщик-копнитель состоит из рамы 1, опирающейся на ходовые колеса 2. Впереди на раме 1 шарнирно подвешен подборщик 8 с двумя полозками 4 по бокампозволяющими ему свободно приспосабливаться к неров ностям почвы, За подборщиком 3 на раму 1 поставлен наклонный транспортер б, верхний конец которого нависает над бункером б, Бункер имеет цилиндрическую форму, выполнен с разъемом вдоль оси и поставлен сзади на 30 раму 1 вертикально. Передняя половина бун. кера на раме 1 закреплена жестко, а задняя подвешена вверху на шарнирах 7. Днище 8 представляет собой круглый диск, вращаю. щийся во время работы машины. Монтирует ся он на подрамнике 9, подвешенном к раме 1 на оси 10. Днище 8 насажено на жесткий вертикальный штырь 11 и опирается ободом на три катка 12, смонтированных на подрамнике 9. Для,выгрузки на землю готовой копны под. рамник 9 на оси 10 наклоняется назад, а с ним вместе наклоняется и вращающееся днище 8,В горизонтальном положении подрамник 9 с вращающимся днищем 8 удерживается за. щелкой И и противовесом 14. Ось 10, на ко. торой к раме 1 подвешен подрамник 9, несколько смещена в переднюю сторону машины по отношению к штырю 11, т. е. к центру вращения днища 8. При размыкании защелки И вращающееся днище 8 наклоняется назад для выгрузки готовой копны и после выгрузки противовес 14 поворачивает днище в исходное горизонтальное положение.Днище 8 приводится в действие от,редукто. ра 15, смонтированного на подрамнике 9 на линии оси 10, звездочка 1 б которого находит. ся в постоянном зацеплении,с цевочным вальцом 17, закрепленным на ободе днища 8. Следовательно, во время выгрузки готовойкопны на землю, днище 8, находясь в наклон. ном положении, не перестает вращаться,Вертикальные вальцы 18 приводятся во вращение от того же редуктора 15.Сверху на бункере 6 смонтировано автоматическое устройство для включения механизмов выгрузки копны из бункера 6, Оно состоит из полозка 19, связанного при помощи рейки 20 и кронштейна 21 тягой 22 с защелкой 13 днища, Полозок 19 закреплен с возможностью перестановки по высоте бункера.Защелки 23 откидной задней стенки бункера соединены тягами 24 с днищем 8, Расположены защелки 23 с обеих сторон бункера и фвксируют стенку,в рабочем положении,В процессе работы подборщик 3 подбирает сено или солому из валков, подает на наклонный транспортер 5, который и транспортирует их в бункер 6. Поступающий с транспортера 5 поток сена,или соломы равномерно стелится на вращающееся днище 8, а вертикальные вальцы 15 формируют копны сбоку по окружности, устраняя тем самым возможность трения копны сена во время ее вращения о внутреннюю стеньку бункера 6. При заполнении бункера б сеном или соломой сформированная копна, вращаясь в бункере, своей вершиной поворачивает полозок 19, и тяга 22 размыкает защелку 13. Днище 8 под тяжестью копны наклоняется, тяпи 24 размыкают запорные защелки 23, копна своей вершиной нажимает на заднюю стенку бункера 6, отклоняет ее назад и свободно сходит на землю.При выгрузке, когда копна, находясь в наклонном положении, еще не перестала вра 5 10 15 20 25 30 35 щаться, задняя открывающаяся стенка впугренней цилиндрической поверхностью давит на копну сверху, оправляет и приглаживает ее вершину, придает ей куполообразную формупосле чего копна становится устойчивой против воздействия ветра и не промокает во время дождя.Силу давления откидной задней стенки бункера 6 на вершину копны регулируют натяжением амортизационных пружин 25, поставленных с обеих сторон бункера 6, которые в необходимых пределах вывешивают заднюю стенку бункера 6 и одновременно способствуют более свободному сходу копны на змелю.Все механизмы приводятся в действие от вала отбора мощности трактора при помощи карданной передачи 26 и роликовых цепей привода 27.Предмет изобретения1. Подборщик-копнитель, включающий цилиндрический бункер с вращающимся опрокидывающимся днищем и откидной задней стенкой, фиксируемыми в рабочем положении защелками, отличающийся тем, что, с целью автоматичеакого открывания защелок после образования копны, на бункере в верхней его части закреплен полозок, связанный тягой с защелкой днища и взаимодействующий с формируемой копной.2. Подборщик-копнитель по п. 1, отличающийся тем, что защелки стенки соединены тягами с днищем.3. Подборщик-копнитель по п. 1, отличающийся тем, что полозок закреплен с возможностью перестановки по высоте бункера.Заказ 3542/10 Изд.1498 Тираж 473 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб д. 4/5Типография, пр, Сапунова, 2
