Параметрический триггер

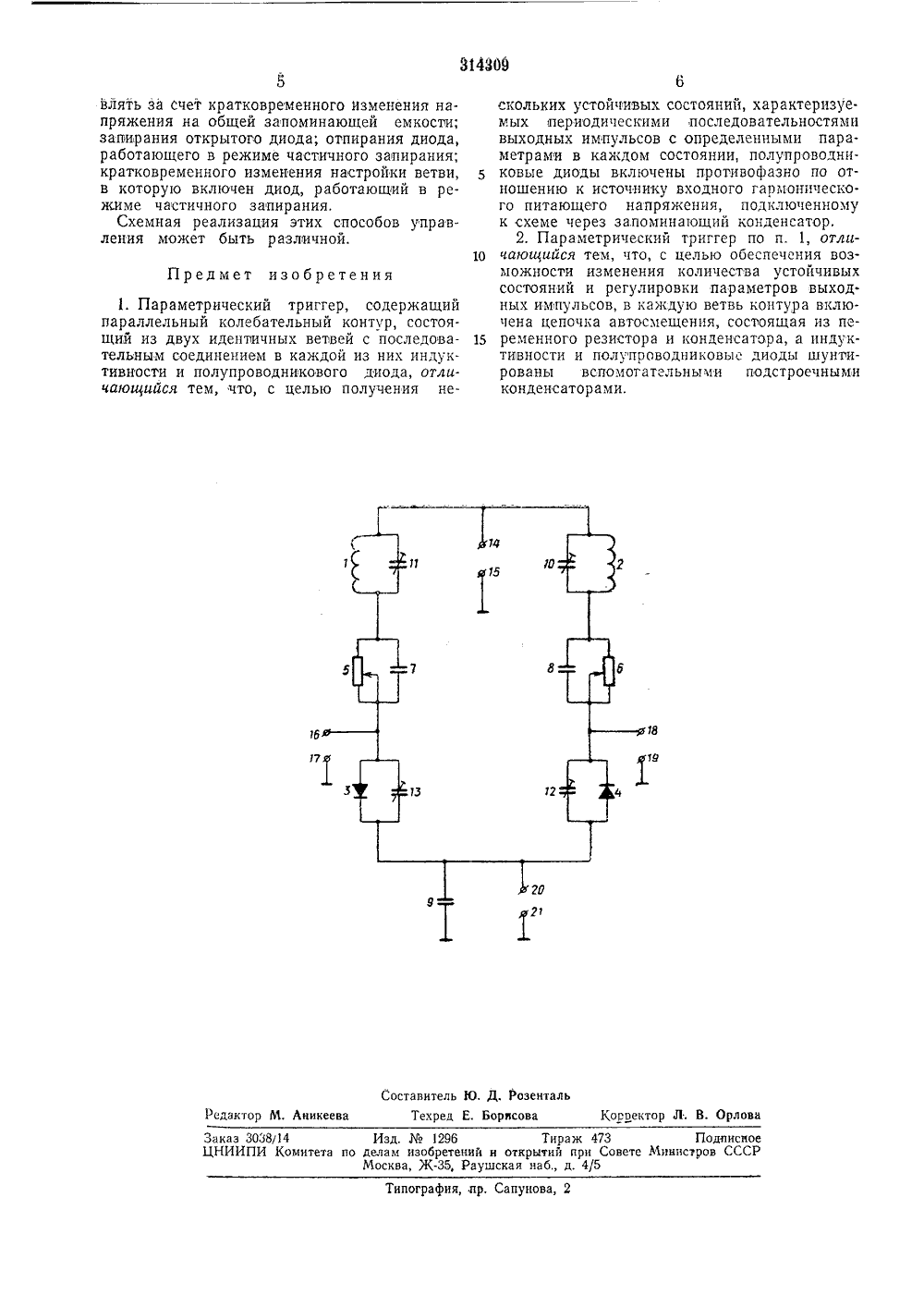

3 4309" ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Содиалнстннеских Республик.1 ПК И 031 21/ОО Заявлено 03,11,197 ь 1399292118-24 присоединением заявкириоригет Комитат по де обретений н открытийри Совете сйинистров К 01 374 3(088 убликовапо 07.1 Х.1971. Йннплстспь . 2 Дата опубликования описания 20 АвторыизобретенияЗаявите ПАРАМЕТР ИтЕСКИ Й 1 РИ Г Г ских кол м для мн бласти автоматикиможет быть иссчетчиков, регисттГоптчивьтх парамст. ронов, признаком ч фаза геиерирус -аботе таких паратвами, в которых видеоимпульсами и реобразоватс. и ний в видеопмв фазу гармониОлисываемый параметрический триггер обеспечивает представление информации в виде последовательности импульсов с определенными параметрами в каждом устойчивом состоянии.Это достигается за счет выполнения схемы в виде нелинейного колебательного контур, состоящего из двух параллельных ветвси с последовательным соединением в каясдой из чих индуктивности, цепочки автосмещенпя, р - и-перехода, работающего в режиме частичного запирания, и общей запоминающей емкости, включенной в цепь подачи питающего напряжения, В качестве источника питания Устройство относится к о и вычислительной техники пользовано для построения ров, преобразователей и тИзвестны схемы многоуст рических триггеров-парамет состояния которых являетс, мых колебаний.Однако при совместной р метронов с другими устройс информация представлена необходи м ы до полн ите льны е фазы гармонических колеба пульсы или видеоимлульсов ческих колебаний,используется генератор гармонпче е баний, который может быть общиогих схем подобных триггеров.На чертеже изображена схема триггера, Она представляет собой параллельное соединение двух идентичных нелинейных цепей, в каждую из которых последовательно включены индуктивность 1 (2), р - и-переход 3 (4), цепь автосмещения, состоящая из переменного 10 резистора 5 (6) и емкости фильтра 7 (8). Нелинейные элементы схемы (р - и-переходы 3, 4) включены протг 1 вофазно по отношению к источнику питающего напряжения, В цепь подачи питающего напряжения включена об щая запоминающая емкость 9. Параллельноиндуктивностям 1, 2 и р - и-переходам 3, 4 могут включаться подстроечные конденсаторы 10, 11, 12, 13 соответственно. Почитающее напряжение подается на клеммы 14, 15. Динами ческая форма выходного сигнала снимается ср - и-переходов - клеммы 16, 17 и 18, 19.Статическая форма выходного сигнала снимается с обгцей запоминающей емкости - клеммы 20, 21.25 Если схема симметрична, то после включения источника входного гармонического питающего напряжения (в установившемся режиме) возможно любое из трех состояний устойчивого равновесия; первое - р - и-пере ход 3 работает в режиме частичного запира.ния, р - гг-переход 4 открыт; второе - р - гг-переход 3 открыт, р - гг переход 1 работает в рея(име частичного запирания; третье - оба перехода работагот в режиме частичного запирания.Под режимом частичного запирания перехода понимается такой режим работы, когда в течение некоторого промежутка времени, меньшего половины периода внешнего гармоническото сигнала, переход закрыт и напряжение на нем, определяемое как алгебраическая сумма свободного и вынужденного процессов колебательного контура, по амплитуде может быть значительно больше амплитуды входного гармонического сигнала, а в течение остальной части периода переход открыт, и напряжение на нем настолько мало, что практически его можно считать равным нулю, т. е.напряжение на переходе представляет собой периодическую последовательность импульсов - с вйолне,щреллефыми параметрами. Отличительной особенностью режима является то, Что"частота Следования импульсов зависит от постоянной составляющей напряжения, прикладываемого к переходу, и она может быть равной частоте питающего напряжения или в целое число раз меньше ее. Постоянное напряжение, прикладываемое к каждому из переходов, состоит из напряжений на соответствующей цепочке автосмещения и на общей запоминающей емкости. Эти напряжения образуются за счет выпрямляющего действия перехода, работающего в режиме частичного запирания. Емкость фильтра соответствующей цепочки автосмещспия разряжаемся через сспротивл ение, подключенное параллельно ему, а общая запоминающая емкость - через открытый переход, соответствующую индуктивность и источник входного напряжения, Учитывая, что в установившемся режиме приращение напряжения за время заряда емкости равно приращению его за время разряда, причем величины этих приращений значительно меньше постоянной составляющей, эти напряжения практичен(и можно считать постоянными, Величина постоянной составляющей напряжения прямо пропорциональна длительности открытого состояния перехода и обратно пропорциональна длительности запертого состояния его. Изменяя величину сопротивления цепочки автосмещения, можно менять постоянную составляющуо напряжения на ней.Постоянное напряжение на цепочке автосмещения, находящейся в ветви открытого перехода, образуется за счет постоянной составляющей тока разряда общей запоминающей емкости.Если схема находится в первом состоянии,то напряжение на общей запоминающей емкости будет положительно, Напряжение, прикладываемое к р - гг-переходу 3, будет равно сумме напряжений на общей запоминающей емкости и на цепочке автосмещения 5, 7. Напряжение на цепочке автосмещения второй ветви определяется током разряда общей за 5 10 15 20 25 ЗО 35 40 45 50 55 60 65 4поминающей емкости и не мон(ет оыть больш этого напряжения. Следовательно, суммарное напряжение, прикладываемое ко второму пе. реходу, будет равно разности напряжений на общей запоминающей емкости и на второй цепочке автосмещения и будет поддерживать этот переход в открытом состоянии, Динамическим признаком первого состояния будет наличие периодической последовательности импульсов отрицательной полярности на первом динамическом выходе - клеммы 1 б, 17. Переменная составляющая напряжения на втором динамическом выходе - клеммы 18, 19 - практически будет равна нулю.Второе состояние схемы аналогично первому, только состояние переходов меняется: первый - открыт, второй - работает в режиме частичного запирания, Динамическим признаком этого состояния будет наличие периодической последовательности импульсов положительной полярности на втором динамическом выходе - клеммы 18, 19, сдвинутых во времени относительно положения импульсов, снимаемых с первого выхода в первом состоянии, на половину периода внешнего гармонического сигнала, Статическим признаком этого состояния является постоянное напряжение на общей запоминающей емкости, равное по величине и противоположное по знаку напряжению, которое было на этой емкости в первом состоянии. Переменная составляющая напряжения на первом динамическом выходе будет р авиа нулю.В третьем состоянии оба перехода работают в режиме частичного запирания, следовательно, оба обладают выпрямляющими свойствами, и напряжение на общей запоминающей емкости будет равно нулю (в случае строгой симметрии схемы).Вследствие того, что величина постоянного напряжения, прикладываемого к каждому из переходов, определяется теперь лишь напряжением на соответствующей цепочке автосмещения, при определенном значении сопротивлений период следования импульсов на обоих динамических выходах будет в два раза больше периода входного гармонического сигнала.Если схема несимметрична, то в зависимости от характера и степени несимметрии, количество состояний в ней может быть равно двумя, четырем и более, Режим двух состояний отличается от режима трех состояний отсутствием (неустойчивостью) третьего состоя. ния.Качественные отличия в режиме четырех и более состояний менее выражены, нежели в случае двух или трех. Эти состояния будут отличаться одно от другого, в основном, амплитудными соотношениями, которые в силь. ной степени зависят от параметров схемы и режима работы. Количество устойчивых состояний можно менять за счет изменения на. стройки ветвей контура.Перевод схемы из одного состояния устой. чивого равновесия в другое можно осущестРедактор М. Аникеева Корвектор Л. В. Орлова Заказ 3038(14 Изд.1296 Тираж 473 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 влять за счет кратковременного изменения напряжения на общей запоминающей емкости; запивания открытого диода; отпирания диода, работающего в режиме частичного запирания; кратковременного изменения настройки ветви, в которую включен диод, работающий в режиме частичного запирания,Схемная реализация этих способов управления может быть различной. 1. Параметрический триггер, содержащий параллельный колебательный контур, состоящий из двух идентичных ветвей с последовательным соединением в каждой из них индуктивности и полупроводникового диода, отличаюи 1 ийся тем, что, с целью получения нескольких устойчивых состояний, характеризуе.мых лериодическими последовательностями выходных импульсов с определенными параметрами в каждом состоянии, полупроводниковые диоды включены протнвофазно по отношению к источнику входного гармонического питающего напряжения, подключенному к схеме через запоминающий конденсатор,2. Параметрический триггер по п. 1, отли 1 о чаюи 4 ийся тем, что, с целью обеспечения возможности изменения количества устойчивых состояний и регулировки параметров выходных импульсов, в каждую ветвь контура включена цепочка автосмещения, состоящая из пе ременного резистора и конденсатора, а индуктивности и полупроводниковые диоды шунтированы вспомотатгльными подстроечными конденсаторами.
