Устройство для измерения и разбраковки туннельных диодов по статическил параметрам

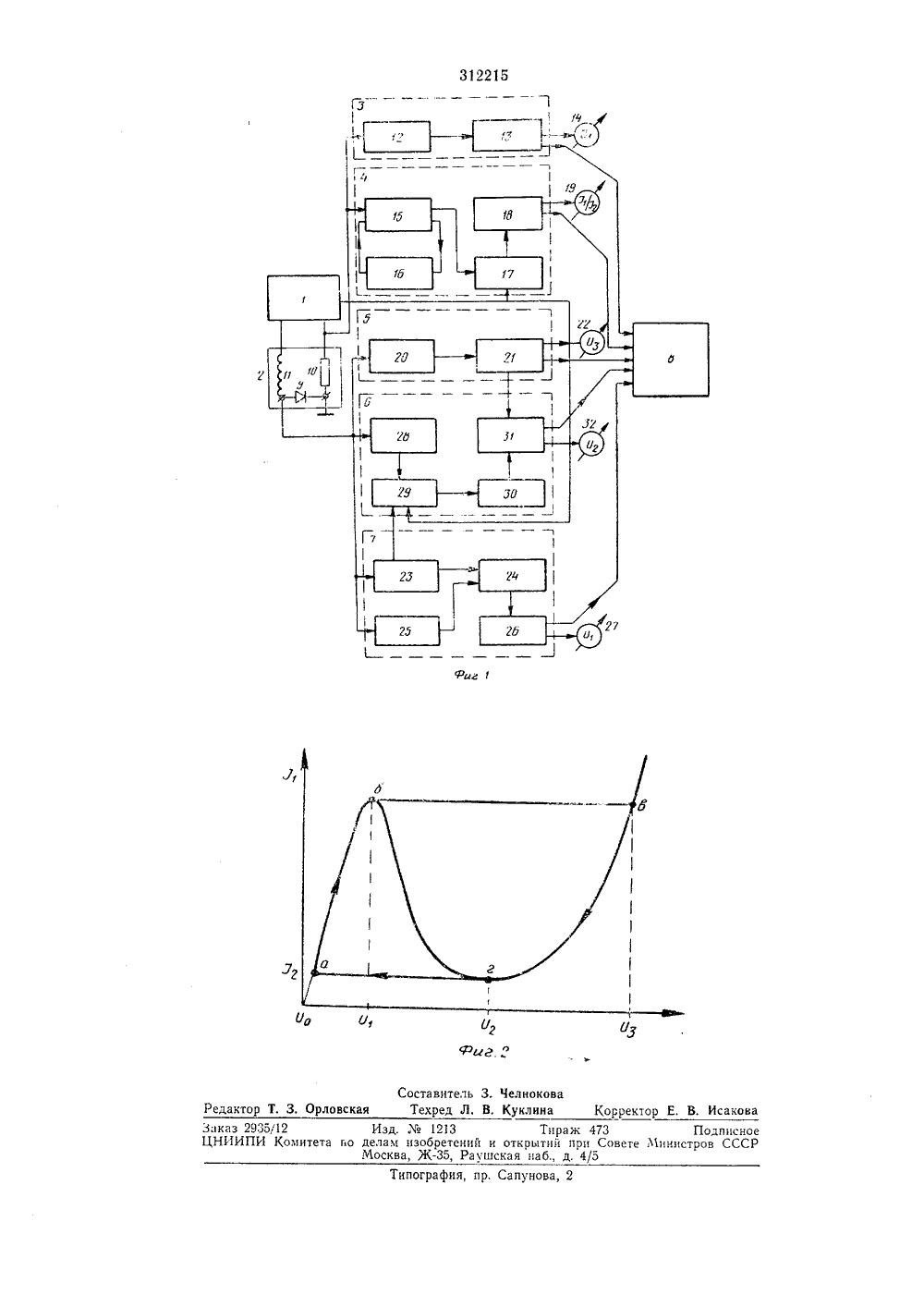

ОПИСАНИЕ 31225ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ъовз Сс 1 етских Социалистических РесиувливЗависимое от авт. свидетельстваЗаявлено 08,Ч,1969 ( 1334012/26-25) МПК С 01 г 31/2 с присоединением заявкиКомитет оо делам зобретеииЯ и открцти ари Сееетв Министров СССРДата опубликования описания 21.Х.19 Авторзобретения В, К. Панкевич аявите УСТРОИСТВО ДЛЯ ИЗМЕРЕНИЯ И РАЗБРАКОВКИ УННЕЛЬНЫХ ДИОДОВ ПО СТАТИЧЕСКИМ ПАРАМЕТРИзвестны устройства для автоматического измерения и разбраковки туннельных диодов по статическим параметрам, в которых при измерении параметров осуществляется большое число переключений. Это увеличивает 5 время измерения и усложняет автоматическое устройство.Целью изобретения является повышение производительности автоматического утройства для измерения и разбраковки туннельных 10 диодов, а также значительное упрощение его.Поставленная цель достигается тем, что в предложенное устройство введены измерительные каналы, включенные пар аллельно между индуктивным релаксатором и анализи рующим блоком,На фиг. 1 приведена блок-схема описываемого устройства для автоматического измерения и разбраковки туннельных диодов по статическим параметрам; на фиг. 2 - вольт-ам перная характеристика туннельного диода с предельным циклом а - б - в - г, который описывает рабочая точка диода в схеме релаксатора. Устройство путем амплитудных преобразований из колебаний тока и напряжения 25 выделяет значения 1 У lг, /, и параметр 11/1 гУстройство содержит блок питания 1, релаксатор 2, каналы измерения параметров: канал 3 измерения пикового тока 11, канал 4 30 2измерения отношения токов 1,/1 канал 5 измерения напряжения раствора С канал б измерения напряжения впадины Уг, канал 7 измерения напряжения пика У анализирующий блок 8,Релаксатор 2 содержит измеряемый туннельный диод 9, с которого снимаются сигналы напряжения, резистор 10, с которого снимаются сигналы тока, и катушку индуктивности 11, которая определяет собственную частоту колебаний релаксатора.Канал 3 измерения тока 1, состоит из усилителя 12, на который подаются сигналы тока, и пикового детектора 13, к выходу которого подключен индикаторный прибор 14.Канал 4 измерения отношения токов 1,/1 г содержит усилитель 15, охваченный системой АРУ 1 б для стабилизации сигнала 1,. Использование системы АРУ потребовало ввести импульсное питание для работы индуктивного релаксатора, так как при работе релаксатора от источника постоянного напряжения токовой сигнал, снимаемый с резистора 10, содержал бы постоянную составляющую. Сигнал с выхода усилителя 15 поступает на электронный ключ 17, который открывается строб-импульсом, приходящим из блока питания 1. Токовыи сигнал релаксатора представляет собой пилообразные колебания, размах которых пропорционален разности 1, - 1 г, поэтомусигнал на выходе электронного луча пропорционален этому разностному сигналу. С выхода электронного ключа сигнал поступает на пиковый детектор 18. Произведя калибровку индикаторного прибора 19 подачей на него сигнала 1, (после системы АРУ), на прибор затем подают разностный сигнал 1 - 1 г. Отклонение стрелки прибора будет пропорциональное отношение1 12 12=1 --11 1,т, е. выходной индикаторный прибор 19 может быть оцифрован непосредственно в значениях 1 ЛгКанал 5 измерения напряжения /з содержит усилитель 20, сигнал на который подается с измеряемого туннельного диода 9 и детектируется на выходе усилителя пиковым детектором 21, Прибор 22, подключенный к выходу детектора, отградуирован в значениях УзКанал 7 измерения напряжения У содержит триггер 23, на вход которого подается сигнал с измеряемого диода 9, Полученные на входе триггера 23 прямоугольные импульсы управляют работой электронного ключа 24, который служит для выделения из колебаний напряжения релаксатора подаваемого на усилитель 25 сигнала, размах которого пропорционален напряжению пика О,. Этот сигнал затем подается на пиковый детектор 2 б и далее на индикаторный прибор 27, отградуированный в значениях У,.Канал б измерения напряжения юг имеет на входе усилитель 28, сигнал на выходе которого перевернут по фазе по отношению к входному сигналу, С помощью электронного ключа 29, управляемого триггером 23 и импульсами, поступающими из блока 1, из сигналов на выходе усилителя 28 выделяют сигнал, пропорциональный разности У, - Ог, и детектируют его пиковым детектором 30. Далее в схеме выделения 31 напряжение, пропорциональное Уг - Уг, вычитается из напряжения У Результаты вычитания подаются на измерительный прибор 32, отградуирован ный в значениях Уг.Анализирующий блок 8 представляет собойлогическую схему для автоматической разбраковки туннельных диодов по статическим параметрам, Схема содержит несколько элек тронных реле. Исполнительные устройстваэтих реле обеспечивают транспортировку измерительных туннельных диодов в соответствующие ячейки.Описанное устройство может быть исполь зовано на предприятиях, выпускающих илииспользующих туннельные диоды в больших количествах, поскольку оно позволяет сократить общее время измерения статических параметров и упростить измерения.20Предмет изобретенияУстройство для измерения и разбраковкитуннельных диодов по статическим парамет 25 рам, содержащее индуктивный релаксатор ианализирующий блок, отличаощееся тем, что,с целью автоматизации процесса измерений,оно содержит измерительные каналы, включенные параллельно между индуктивным ре 30 лаксатором и анализирующим блоком, причем каналы измерения пикового тока и напряжения раствора содержат последовательно соединенные усилитель и пиковый детектор, каналы измерения напряжения пика и35 впадины содержат последовательно соединенные усилитель, электронный ключ, пиковыйдетектор, канал измерения отношения токапика к току впадины содержит усилитель,выход которого соединен с системой автома 40 тической регулировки усиления и через электронный ключ с пиковым детектором, что позволяет проводить измерения одновременно ибез переключений,312215РигСоставитель 3. Челнокова едактор Т. 3. Орловская Техред Л, В. Куклина Корректор Е. В. Исако аказ 2935/12 Изд.1213 Тираж 473 Подписное ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР Москва, Ж, Раугиская паб., д. 4/5Типография, пр. Сапунова
