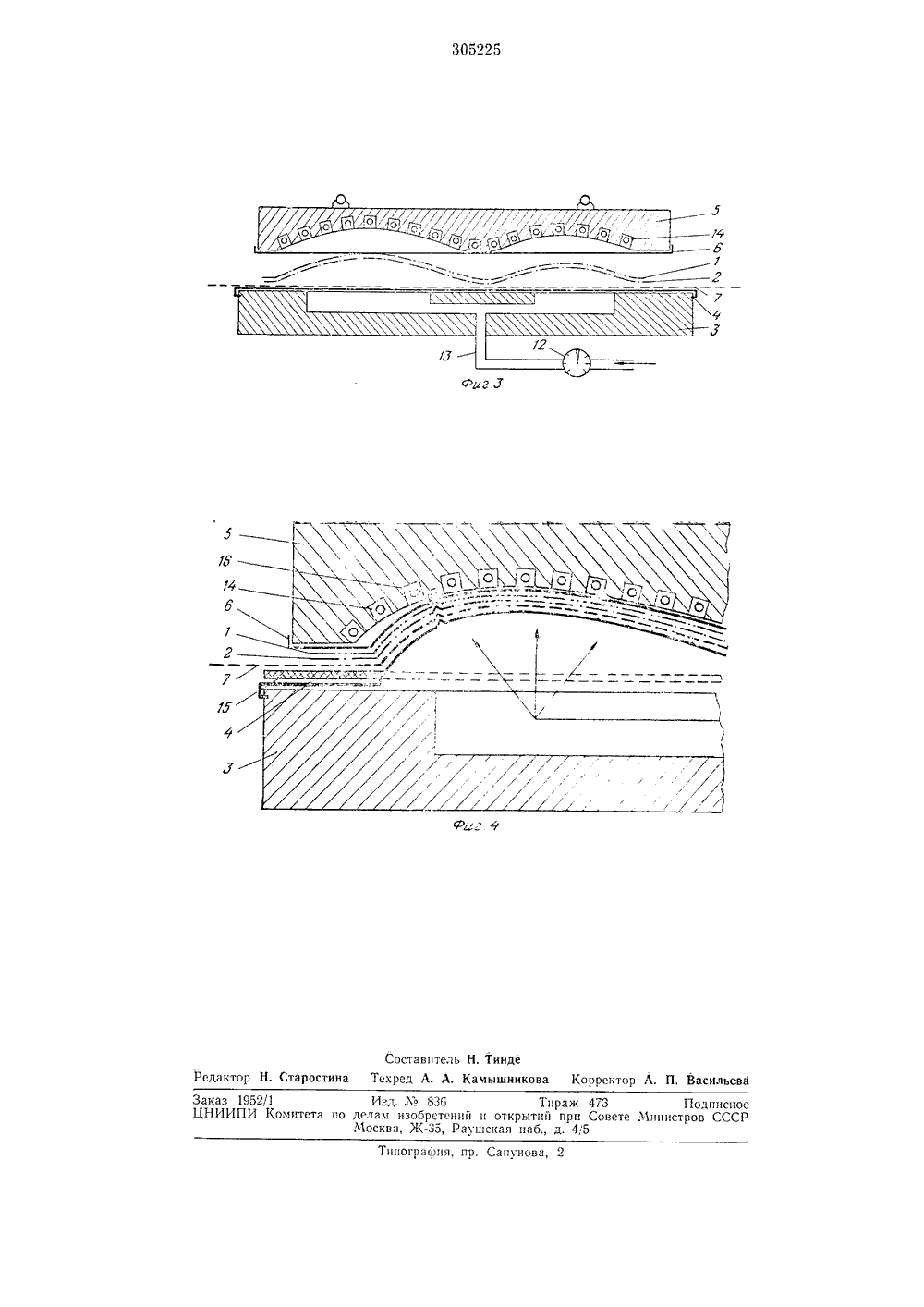

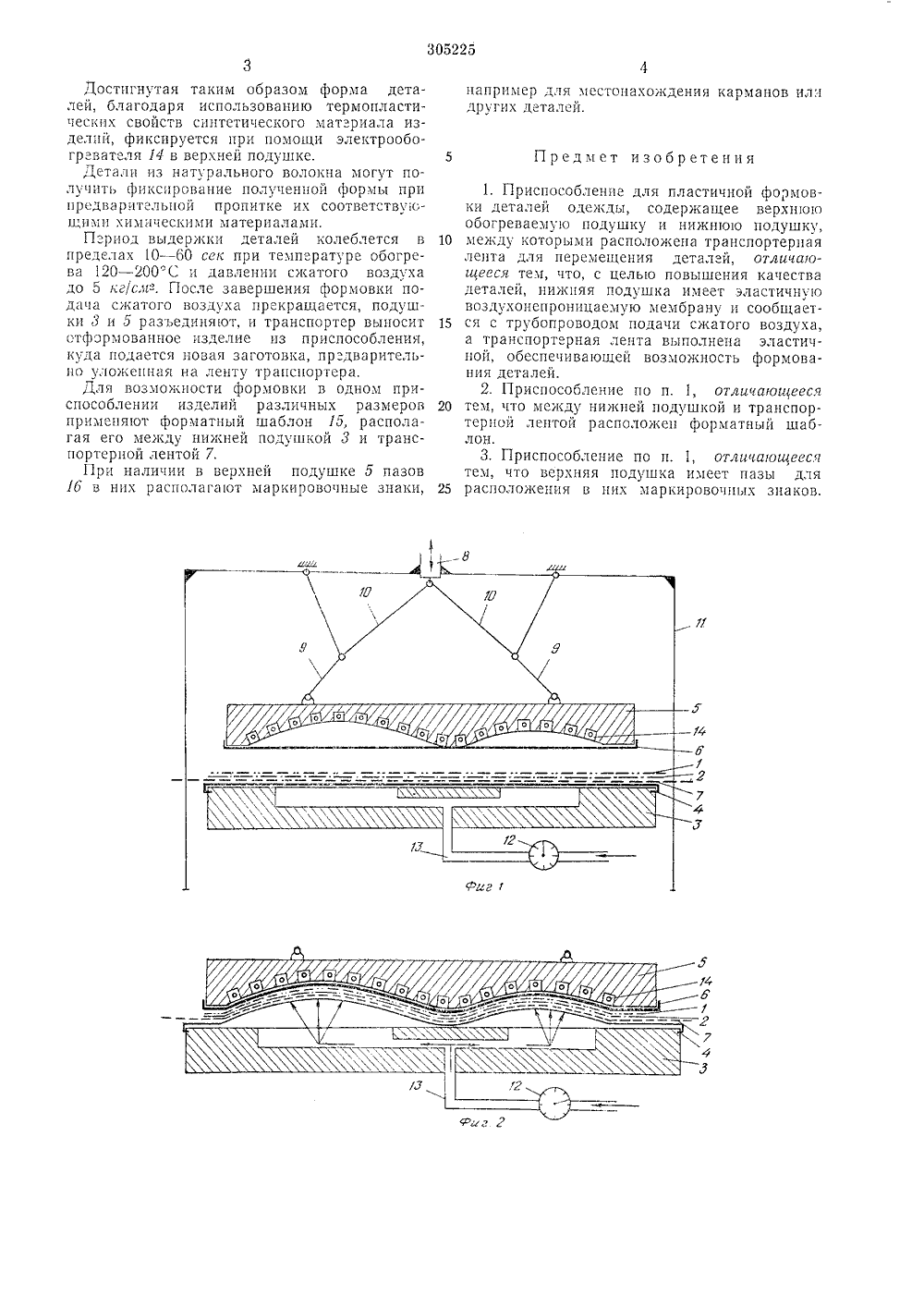

ОПИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 305225 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства ЛЪ МПК Р 061 71/10 А 411 т 27/ОЗачвлено ОЗ.Х 67 ( 1188056128 с присоединением заявкиПриоритет ОЗ.Х.1966,В с 1/120183,Комитет по делам изобретений и открытий при Совете Министров СССРК 687.053(088.8) Опубликовано 04 Л 1,1971, БюллетеньДата опубликования описания 15 Х 11.197 Автор изобретеь Иностране Зигфрид Вол Германская Демократичес Иностранная ф сФЕБ Конвекц Германская Демократичесьфкая Р блика явитель ирмаиоикая Ре блик РИСПОСОБЛЕНИЕ ДЛЯДЕТАЛЕЙ 2 пластичной ащее верхянюю поена транся деталей. ыть достиг- верхней и сказывает- алей одеяДля пластичной формовки верхних деталей1 одежды и прокладочных частей 2 и склеивания их предлагаемое приспособление содержит нижнюю подушку 3, снабженную эластичной воздухонепроницаемой мембраной 4,и передвижную верхнюю обогреваемую подушку 5 с укрепленным на ней гладильнымполотном 6. Между мембраной 4 ц гладильным полотном 6 проходит эластичная транс 10 портерная лента 7,Во время работы снаружи приспособленияна транспортерную ленту 7 укладываютскроенную прокладочную часть 2 с клеем, работающим в нагретом состоянии; сверху укла 15 дывают скроенную по форме верхьпою деталь1 ц подают по транспортерной ленте в приспособленце между подушками 3 ц 5, послечего верхьцою подушку 5 гидравлическим илцпневматическим устройством 8 через рычаж 20 ную систему 9, 10, соединенную с рамой 11,опускают до соприкосновения гладильного полотна 6 подушки 5 с уложенными деталямц.Затем открывают вентиль 12 сжатого воздуха,и воздух через трубопровод 18 поступает под25 меморану 4, Прц этом эластичная транспортерная лента 7 с расположенными на нзй деталями и укрепленное на верхней подушке 5эластичное гладильное полотно 6 будут вдавливаться в соответствующую форму верхней30 подушки 5. е для ь, содеря Шку и ни располож ремещени может б впадение цательно емых дет ды.В предлагаемом приспособлении для повышения качества деталей нижняя подушка имеет эластичную воздухонепроницаемую мембрану и сообщается с трубопроводом подачи сжатого воздуха, транспортерцая лента выполнена эластичной, обеспечивающей возможность формования деталей, а для формовки деталей разных размеров между нижней подушкой и транспортерной лентой расположен форматный шаблон, при этом верхняя подушка имеет пазы для располояения в нцх маркировочных знаков.На фиг, 1 схематически изображено предлагаемое приспособление в исходном положении, общий вид; на фиг, 2 - то же, в конечном положении с заформованной деталью; на фиг. 3 - устройство после разъема подушк с отформованной деталью; на фиг. 4 - устройство, верхняя подушка которого имеет паз для маркировочных знаков,Известно приспособленформовки деталей одеждьнюю обогреваемую подудушку, между которымипортерная лента для пеВ этом приспособлении нгнуто абсолютно точное снижней подушек, что отрися на качестве обрабатыв АСТИЧНОЙ ФОРМОВКИДЕЖДЫДостигнутая таким образом форма деталей, благодаря использованию термопластических свойств синтетического материала изделий, фиксируется при помощи электрообогргвателя 14 в верхней подушке.Детали из натурального волокна могут получить фиксирование полученной формы при предваритгльной пропитке их соответствую- и;ими химическими материалами.П риод выдержки деталей колеблется в пределах 1 О - бО сек при темпгратуре обогрева 120 - 200 С и давлении сжатого воздуха до 5 кг/сл-. После завершения формовки подача сжатого воздуха пргкращается, подушки 3 и 5 разъединяют, и транспортер выносит отформованное изделие из приспособления, куда подается новая заготовка, предварительно уложенная на ленту транспортера.Для возможности формовки в одном приспособлении изделий различных размеров применяют форматный шаблон 15, располагая его между нижней подушкой 3 и транс- портерной лентой 7,При наличии в верхней подушке 5 пазов 6 з ннх располагают маркировочные знаки,например для местонахождения карманов илидругих деталей,Предмет изобретения1, Приспособление для пластичной формовки деталей одежды, содержащее верхнюю обогреваемую подушку и нижнюю подушку, 10 между которыми расположена транспортернаялента для перемещения деталей, отличающееся тем, что, с целью повышения качества деталей, нижняя подушка имеет эластичную воздухонепроницаемую мембрану и сообщает ся с трубопроводом подачи сжатого воздуха,а транспортгрная лента выполнена эластичной, обеспечивающей возможность формования деталей.2. Приспособление по п. 1, отличающееся 20 тем, что между нижней подушкой и транспортер ной лептой расположен форматный шаблон.3, Приспособление по п, 1, отличающеесятем, что верхняя подушка имеет пазы для 25 расположения в них маркировочных знаков.305225 г.7 Составитель Н, Тиндеактор Н. Старостина Текред А. А. Камышникова Корректор А. П, Васильева апунова, 2 1 шографии Заказ 1952/1ЦИИИПИ Комите Изд.836 Тираж 473 Подписноепо делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб д. 415
