Устройство для вычисления однородной функции нескольких переменных

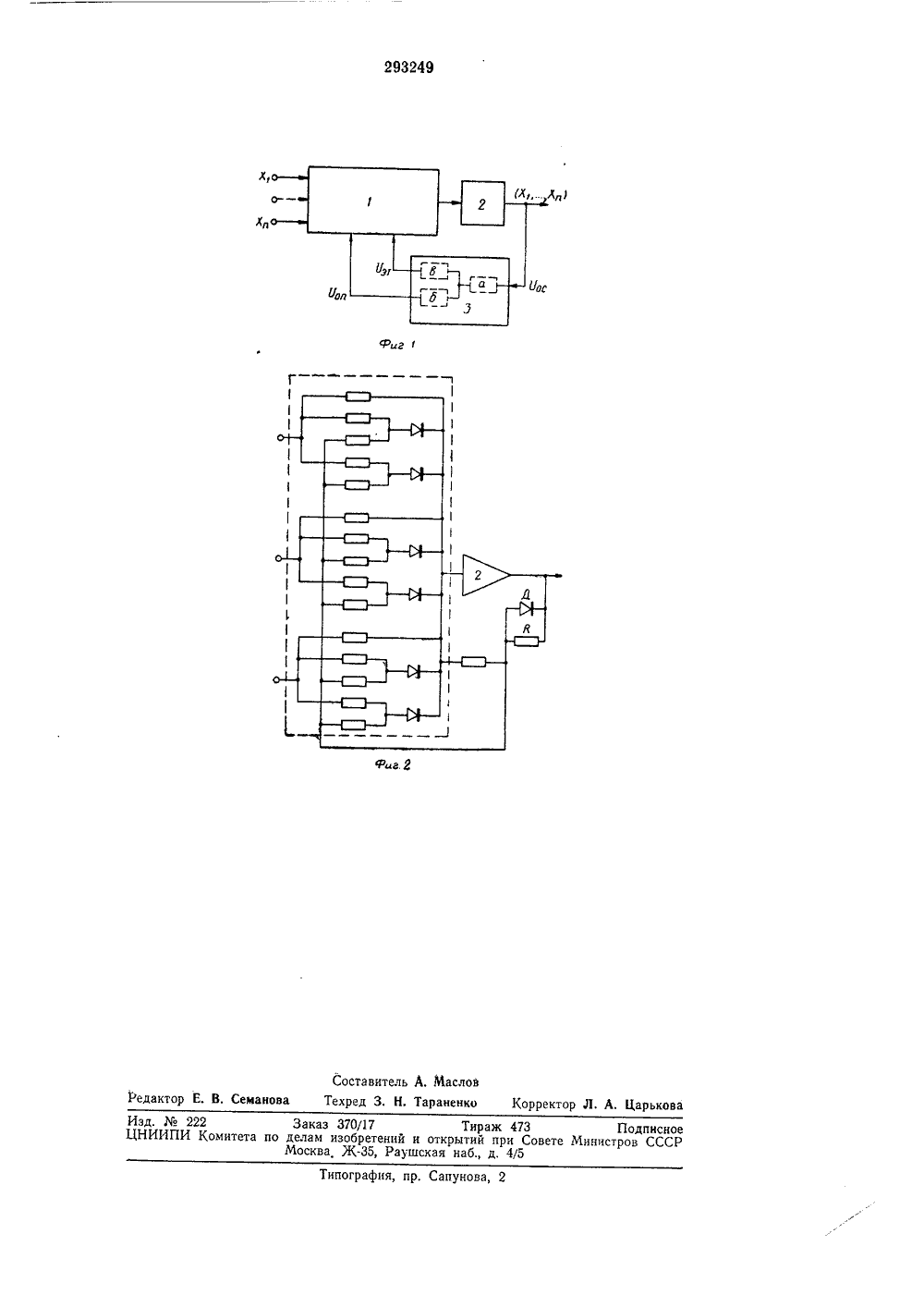

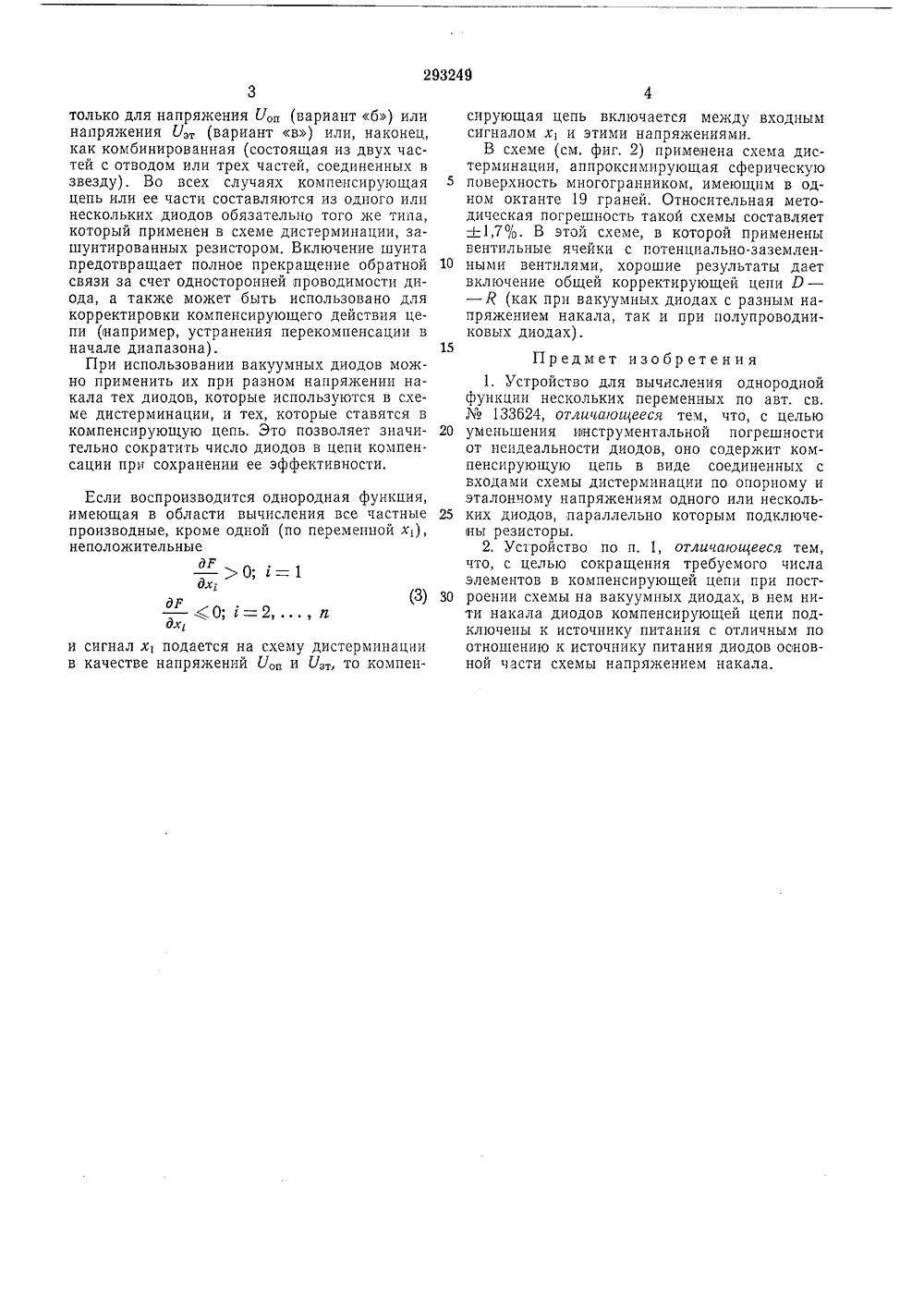

о й ЕИЗОБРЕТЕНИЯ 293249 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельсва133624Заявлено 23 ЛЧ.1968 ( 1236773/18-24)с присоединением заявкиПриоритетОпубликовано 15 Л,1971. Бюллетень5Дата опубликования описания 3,111.1971 МПК б 06 д 7/26 Комитет по делам изобретеиии и открытий при Совете Мииистрав СССР.514 (088.8) Авторизобретения М, С. Абрамович Заявитель УСТРОЙСТВО ДЛЯ ВЪЧИСЛЕНИЯ ОДНОРОДНОЙ ФУНКЦИИ НЕСКОЛЬКИХ ПЕРЕМЕННЫХВ основном авт. св,133624 описано устройство для вычисления однородной функции нескольких переменных, задаваемых в виде напряжений постоянного тока, содержащее диодную схему оценки значения функции (схему дистерминации) того же числа переменных и связанный с ней выходной усилитель.Недостатком такого устройства является относительно большая погрешность от неидеальности диодов, особенно существенная в начальной части диапазона. Характер этой погрешности различен при использовании диодов разного типа: вакуумных или полупроводниковых.В предлагаемом устройстве указанный недостаток устранен, благодаря тому, что оно содержит компенсирующую цепь, составленную из соединенных с входами схемы дистерминации по опорному и эталонному напряжениям одного или нескольких диодов, параллельно которым подключены резисторы. При этом в случае построения схемы на вакуумных диодах для сокращения их числа в компенсирующей цепи, в нем нити етакала диодов этой цепи подключены к источнику питания с отличным по отношению к источнику питания диодов основной части схемы напряжением накала.На фиг. 1 представлена блочная схема вычисления однородной функции для случая,когда в области вычислений нет отрицательных значений частных производных, т. е.дР) О; г = 1, 2гг, (1); на фиг. 2 - схема5хдля вычисления модуля пространственного вектора в одном октантея = / хх+ уз+ гз (2)Для схемы (см. фиг, 1) все входные сигна лы х,хподаются на схему 1 дистерминации, воспроизводящую кусочно-линейную пропидистерминаторную функцию с помощью вентильных ячеек того или иного типа. На ту же схему 1 подается опорное напряжение г 1 ОП для 15 вентильных ячеек и эталонное напряжение У,служащее для выявления результата дистерминации, Сигнал последнего поступает на выходной усилитель 2, с которого снимается сигнал искомого значения функции. Этот же сиг нал используется в качестве сигнала г 1 обратной связи. Отличительной особенностью данной схемы является наличие компенсирующей цепи 8, включаемой между сигналом У с одной стороны и напряжениями У,п и 25 У,т с другой стороны.В зависимости от характера воспроизводимой однородной функции, а также от типа используемых диодов компенсирующая цепь может быть включена как общая для напряже ний Поп и Уэу (вариант а) или отдельная3только для напряжения У, (вариант б) или напряжения У (вариант в) или, наконец, как комбинированная (состоящая из двух частей с отводом или трех частей, соединенных в звезду) . Во всех случаях компенсирующая цепь или ее части составляются из одного или нескольких диодов обязательно того же типа, который применен в схеме дистерминации, зашунтированных резистором. Включение шунта предотвращает полное прекращение обратной связи за счет односторонней проводимости диода, а также может быть использовано для корректировки компенсирующего действия цепи (например, устранения перекомпенсации в начале диапазона).При использовании вакуумных диодов можно применить их при разном напряжении накала тех диодов, которые используются в схеме дистерминации, и тех, которые ставятся в компенсирующую цепь. Это позволяет значительно сократить число диодов в цепи компен. сации при сохранении ее эффективности. Если воспроизводится однородная функция,имеющая в области вычисления все частныепроизводные, кроме одной (по переменной х,),неположительныеО; с=1дх;дРО; г=2 идхи сигнал х 1 подается на схему дистерминации в качестве напряжений Уоп и Кто компенсирующая цепь включается между входнымсигналом х 1 и этими напряжениями.В схеме (см. фиг. 2) применена схема дистерминации, аппроксимирующая сферическую5 поверхность многогранником, имеющим в одном октанте 19 граней. Относительная методическая погрешность такой схемы составляет+1,7,4. В этой схеме, в которой примененывентильные ячейки с потенциально-заземлен 10 ными вентилями, хорошие результаты даетвключение общей корректирующей цепи Й -- Й (как при вакуумных диодах с разным напряжением накала, так и при полупроводниковых диодах).15Предмет изобретения1. Устройство для вычисления однороднойфункции нескольких переменных по авт. св.М 133624, отличающееся тем, что, с целью20 уменьшения инструментальной погрешностиот неидеальности диодов, оно содержит компенсирующую цепь в виде соединенных свходами схемы дистерминации по опорному иэталончому напряжениям одного или несколь 25 ких диодов, параллельно которым подключены резисторы,2. Устройство по и. 1, отличающееся тем,что, с целью сокращения требуемого числаэлементов в компенсирующей цепи при пост 30 роении схемы на вакуумных диодах, в нем нити накала диодов компенсирующей цепи подключены к источнику питания с отличным поотношению к источнику питания диодов основной части схемы напряжением накала.293249 х, "иФиа ЯСоставитель А, Маслов едактор Е. В. Семанова Техред 3. Н. Тараненко Корректор Л. А. Царькова эд.222 Заказ 370/17 Тираж 473 Подписи НИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва Ж, Раушская наб., д. 4/5Типография, пр, Сапунова, 2
