Сигнализатор отношения давлений и числа маха

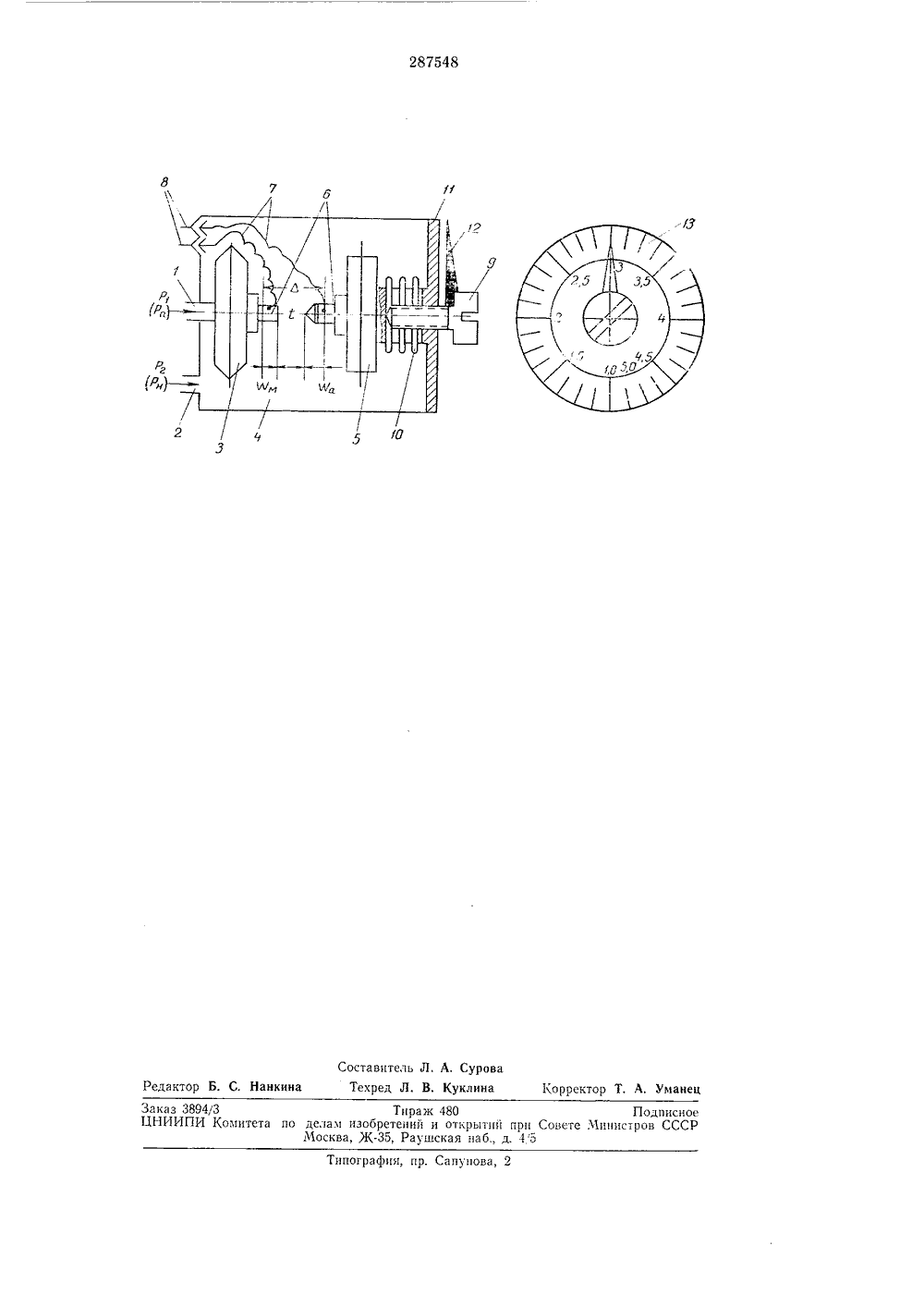

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваКл. 741 т Заявлено 03.1 Ч.1967 ( 1144809/18-24)с присоединением заявкиПриоритетОпубликовано 19.Х 1,1970. БюллетеньДата опубликования описания 14.1.1971 МПК 6 08 с 23/00 УДК 654.943(088,8 Иомитет по деламзобретений и откры при Совете Министре СССРАвторызобретения Ю, А, Арзамасцев, А, И, Завалихин, Л. С. КВ. П, Пахомов, А. Т. Редченков цев, С. А. НикольскиН. Фимин аявпте СИ ГНАЛИЗАТОР ОТНОШЕНИЯ ДАВЛЕНИЙ ЛА МАХ торой пропорционален логарифму давления Р.; электрические контакты б, изолированные от чувствительных элементов (манометрпческой 3 и анероидной 5 коробок), проводники 7 электрического тока, спаянные с электрическими контактами штепсельного разъема 8, регулпровочный винт 9, спльфон 10, служащий для крепления анероидной коробки 5 к корпусу 11, а также для обеспечения герметичности внутренней камеры 4 и обеспечения постоянного соприкосновения жесткого центра анероидной коробки 5 и регулировочного винта 9 с укрепленной на нем контрольной стрелкой 12, с помощью которой производятся контроль настройки, считывание значения отношения давлений илп числа М по шкале М чныйо Л - начальный установэлектрическими контакта азор между ределяемый 1 Р ий Л/ --ем значением отношения давле Р.которое на=Ж или числа Маха М-М настраивается сигнализатор;- текущее ческими кон элект- рабоч оч 30 робки. Известны сигнализаторы отношения давлений и числа Маха, содержащие чувствительные элементы (например, мембранную и анероидные коробки) и контактную группу.Предложенный сигнализатор отличается от 5 известных тем, что, с целью упрощения перенастройки его в процессе работы, в нем чувствительные элементы имеют логарифмические характеристики по давлению, и анероидная коробка установлена на прикрепленном 10 к корпусу сильфоне, в центре которого проходит регулировочный винт с укрепленной на нем контрольной стрелкой, перемещающейся по шкале, тарированной в числах отношения давлений или числа Маха. 15На чертеже представлена принципиальная кинематическая схема предлагаемого логарифмического сигнализатора отношения давлений и числа М, который содержит штуцер давления Р (например, давления полного 20 аэродинамического торможения потока Р) 1, штуцер давления Р 2 (например, барометрического давления невозмущенного потока Р) 2, манометрическую коробку 3, рабочий ход которой пропорционален логарифму раз ности давлений Р - Р, (например, разности давлений полного аэродинамического торможения и невозмущенного потоков Р - Р), помещенную в камеру 4; в эту же камеру помещена анероидная коробка 5, рабочий ход козначение зазора междуактами сигначизаторай ход анероидной коробки;ий ход манометрической кВ сигнализаторе отношения давлений и числа М применяются манометрическая и анероидная коробки с логарифмическими характеристиками по давлению, поэтому при подаче давлений Р и Р через штуцеры 1 и 2, контакт б, закрепленный на жестком центре манометрической коробки 3, перемещается от первоначального положения на величинуым = 5 м 1 д(Р, - Р), (1)где5 - крутизна характеристики манометрической коробки в логарифмическом масштабе по давлению.Контакт б, закрепленный на жестком центре анероидной коробки 5, перемещается на величину(2)Текущее значение величины зазора между контактами б определяется начальным (установочным) зазором и перемещениямивм и ыа;1= Л - юм - да (З)Учитывая выражения (1) и (2), величину текущего 1 зазора можно выразить через давления Р и Ро;1 = Ь - 5 м 1 д(Р, - Р,) - Ы, + 5, 1 д Р,или 1 = Л - в, - 5 м 1 д (4)5 аРовДля того чтобы сигнализатор срабатывал(1=0) при определенном значении отношениядавленийт 1 Рг=ф 1 или=1 Ч - 1,Рггнеобходимо выполнить условия;- =1, т.е, 5,=5=5; (5)а - м -Л =%,+51 д(У - 1) = ю( - " =Р(У 1), (6)2 /где 5 - крутизна характеристик манометрической 3 и анероидной 5 коробок в логарифмическом масштабе по давлению; Р,(Ж ) - функция отношения давлений в -Л,1РгКак видно из выражений (5) и (б), для создания сигнализатора отношения давлений,настраиваемого на любую величину отношениядавлений без замены чувствительныэлементсв, достаточно применить чувствительыеэлементы с логарифмическими арактеристпками, крутизны которы.; одинаковы в логарифмическом масштабе по давленшо, а настройку на заданную величину отношения давлений можно производить изменением начального (установочного) зазора Л междуконтактами б.15 Выражение (б) можно записать в следчощем виде:Ь=1 ио+51 а =во+5 йМ), (7)где 1 (М) - функция числа М, которое пока зывает, что изменением начального (установочного) зазора Л между контактами б сигнализатор с логарифмическими чувствительными элементами можно настроить на любое число М. Настройка производится с помощью 25 винта 9, причем закрепив на винте 9 стрелку12 и отрегулировав шкалу 13 в числах отношения давлений или числа М, настройку можно производить без демонтажа прибора путем установки стрелки против деления шка лы, соответствующего заданному отношениюдавлений или числа М.Предмет изобретенияСигнализатор отношения давлений и числаМаха, содержащий чувствительные элементы(например, мембранную и анероидные коробки) и контактную группу, отличающийся тем,40 что, с целью упрощения перенастройки сигнализатора в процессе работы, в нем чувствительные элементы имеют логарифмическиеарактеристики по давлению, и анероидная коробка установлена на прикрепленном к кор 45 пусу сильфоне, в центре которого проходитрегулировочный винт с укрепленной на немконтрольной стрелкой, перемещающейся пошкале, тарированной в числах отношениядавлений или числа Маха,
