Устройство для коррекции положения иглы

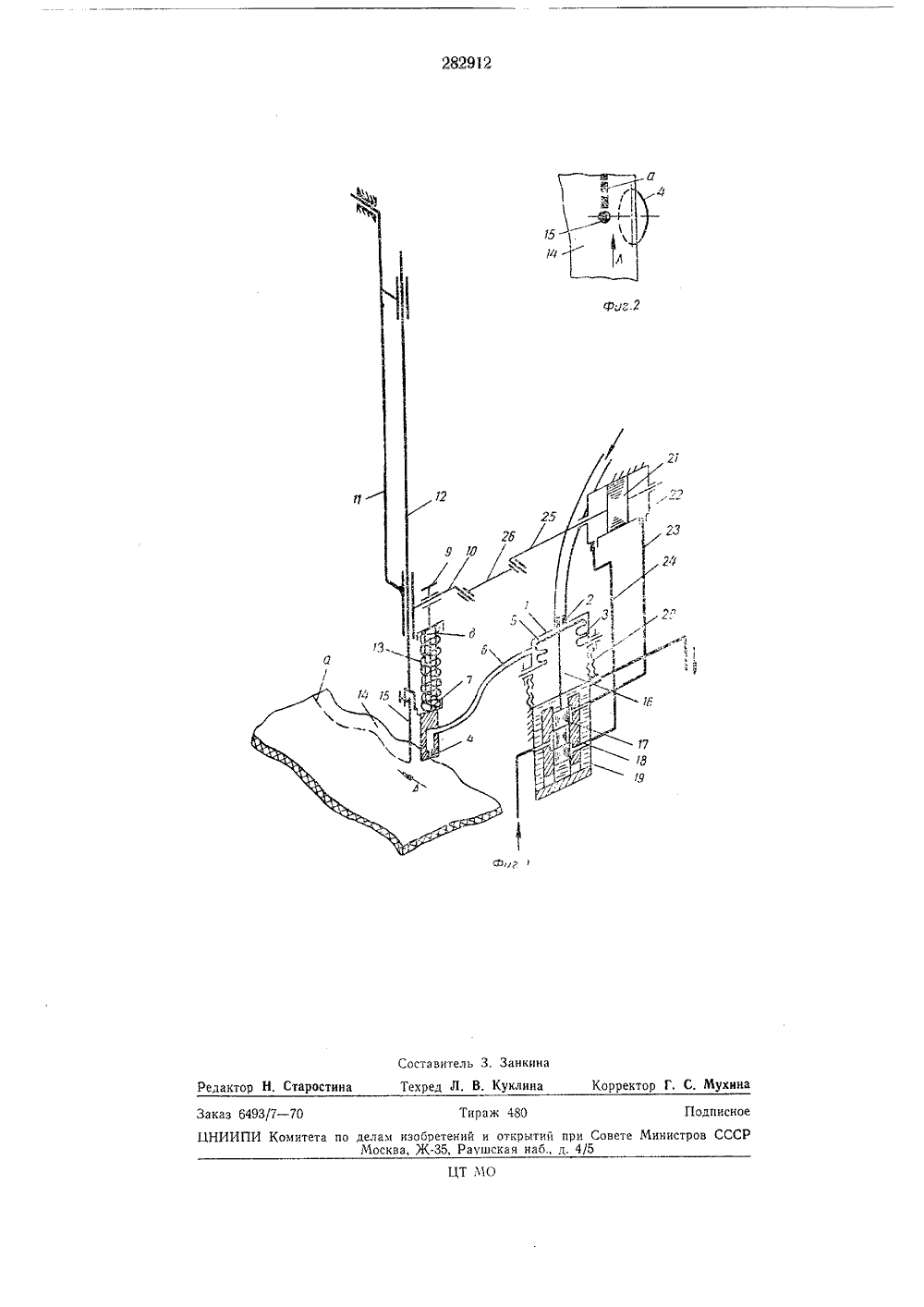

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВНДЕ 7 ЕЛЬСТВУ Союз Сасктсккх Социалкстккеских Республик(ч 521, 4007 присоединением заявки М Комитет по делам изобретений и открытий ори Совете Министров СССР,1970. Бюллетеньия описания 13.1.197 В,"В;. Жуков:; . - 1 вторы обрет ткин, С. А. Черкудинов, А, И, Комисса я Г. П. а явите СТРОЙСТВО ДЛЯ КОРРЕКЦИИ ПОЛОЖЕНИЯ ИГЛОТНОСИТЕЛЬНО КРАЯ ДЕТАЛЕЙ, СШИВАЕМЫХНА ШВЕЙНОЙ МАШИНЕ Изобретение относится к швейной промышленности и может быть использовано в швейных машинах, предназначенных для выполнения краевых строчек.Известно устройство для коррекции поло жения иглы относительно края сшиваемых деталей на швейной машине, состоящее из установленного на рамке игловодителя пневмодатчика, имеющего следящее сопло, и исполнительного механизма. 10Для повышения точности положения иглы относительно края сшиваемых деталей следящее сопло имеет форму эллипса, большая ось которого расположена в направлении подачи сшиваемых деталей, а исполнительный меха низм имеет гидравлическую систему управления.На фиг 1 изображена принципиальная схема предлагаемого устройства; на фиг. 2 - сопло и сшиваемые детали, вид снизу. 20Устройство содержит пневмодатчик, имеющий стакан 1 с выполненным в его дне входным соплом 2, сильфон 3 и следящее сопло 4, соединенное с междроссельной камерой 5 гибкой трубкой б. Следящее сопло, имеющее фор му эллипса, укреплено,на штоке 7, помещенном в направляющих 8, которые с помощью винта 9 укреплены на стержне 10 рамки 11 игловодителя 12. Для устранения возможности поворота штока относительно направляю щих предусмотрена продольная шпопка,Пружина 13 служит для прижатия сопла к обрабатываемой детали 14, которая перемещается в направлении стрелки Л. Устройство содержит иглу 15.Выходное отверстие следящего сопла выполнено в виде эллипса, большая ось которого располагается вдоль кромки обрабатываемой детали. Дно снльфона штоком 1 б связано с золотником 17, гильза 18 которого укреплена в картере 19. Корпус 1 пневмодатчика укрепляется над картером с помощью муфты 20, предназначенной для точной установки золотника в гильзе Золотник управляет перемещением поршня 21 гидроцнлиндра 22, соединяя с нагнетательной или сливной магистралью левую или правую полости цилиндра через маслопроводы 23 и 24. Шток 25 гидроцилиндра связан с рамкой пгловодителя тягой 2 б.Устройство работает следующим образом.Если во время работы швейной машины ра:- стояние между иглой 15 н краем обрабатываемой детали 14 соответствует заданному, отверстие следящего сопла перекрыто материалом детали на величину, обусловливающую такое давление в междроссельной камере 5, при котором сильфон 3, сжимаясь, через шток 1 б устанавливает золотник 17 в нейтральное положение, отсоединяя полости гндроцилиндра 22 от нагнетательной магистрали. В результате этого поршень 21 неподвижен, и коррекции иглы не производится, Степень перекрытия сопла при нейтральном положении золотника и, следовательно, точная регулировка расстояния между строчкой и краем детали проиводятся муфтой 20. При удалении корпуса пневмодатчика от 1(артера 19 золотник, жестко связанный с д 5 ном сильфона, будет подниматься. Следовательно, для установки золотника в нейтральное положение будет требоваться большее перемещение дна сильфона, т, е, большее давление в междроссельной 1(амере, что соответствует оольц 5 ему перекрытию следящего сопла,При изменении расстояния между иглой 15 и краем детали величина перекрытия следящего сопла изменяется. В результате этого изменяется давление в междроссельной камере, и дно сильфона перемещается вверх или вниз, перемещая штоком золотник, который в соответствии с сигналом рассогласования через маслопроводы 23 и 24 соединяет одну из полостей цилиндра 22 с нагнетательной магистралью, а для другой обеспечивает слив малосла в 1(артер 19, откуда оно самотеком поступает в сливную магистраль.В результате соединения одной из полостей цилиндра с нагнетательной магистралью, а другой - со сливом, его поршень 21 начинает перемещаться, поворачивая игловодитель 12 и перемещая иглу и сопло до тех пор, пока не будет достигнута начальная величина перекрытия сопла, соответствующая заданному расстоянию между прокладываемой строчкой и краем детали.В связи с тем что изменение давления в междроссельной камере и, следовательно, перемещение дна сильфана 3 и золотника пропорциональны величине перекрытия следящего сопла, открытие проходных щелей для мас ла в золотнике будет также пропорциональновеличине сигнала рассогласования. Благодаря этому и зависимость скорости движения поршня 21 от величины ошибки положения детали под иглой будет близка к линейной, что дает 10 возможность непрерывно следить за краемсшиваемой детали. Зто позволяет значительно повысить скорость отработки и качество строчки.Расстояние между краем детали и выполня смой строчкой а регулируется перемещениемнаправляю 5 цсй 8 по стержню 10 при освобожденном винте 9. Если требуется особо точная установка расстояния между краем детали и строч 5(ой, например, с точностью до десятых 20 долей миллиметра, то регулировка осуществляется муфтой 20. Предмет изобретения25 Устройство для коррекции полокения иглыотносительно края деталей, сшиваемых на швейной машине, состоящее из установленного на рамке игловодителя пневмодатчика, имеющего следящее сопло, и исполнительного ЗО механизма, отлачающееся тем, что, с цельоповышения точности положения иглы относительно края сшиваемых деталей, следящее сопло имеет форму эллипса, большая ось которого расположена в направлении подачи 35 сшнваемых деталей, а исполнительный механизм имеет гидравлическую систему управлен 5 я.23 Фо Заикин оставител ектор Г, С. Мухина ехред Л. В. Кукли Тираж 480 Т Л Редактор Н. Старостин Заказ 6493/7 - 701 ЛНИИПИ Комитета ам изобретений и открытий при Совесква, Ж, Раушская наб., д, 4/5 Подписноеинистров СССР
