Устройство определения временного положения радиоимпульсов и измерения фазы несущейчастоты

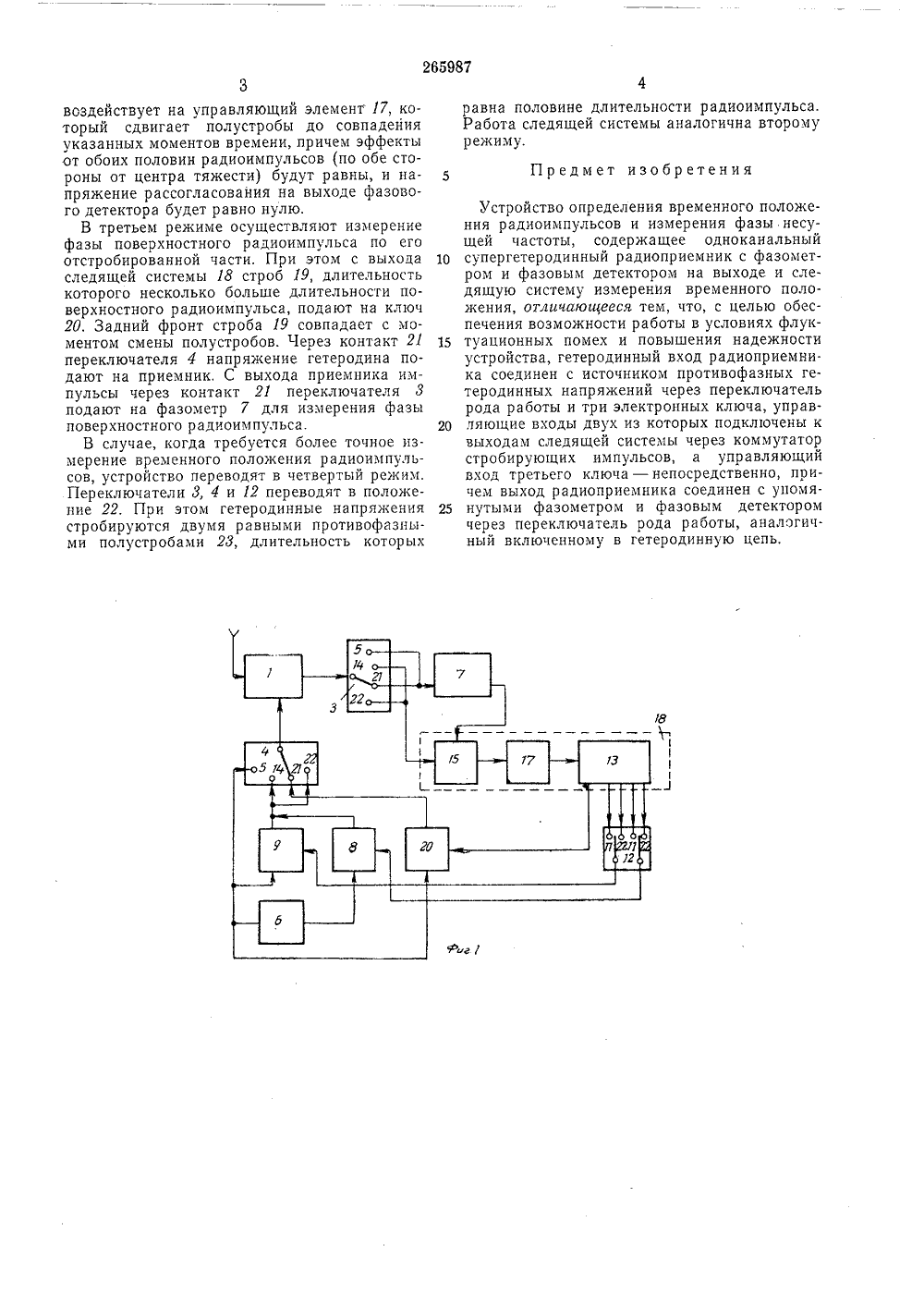

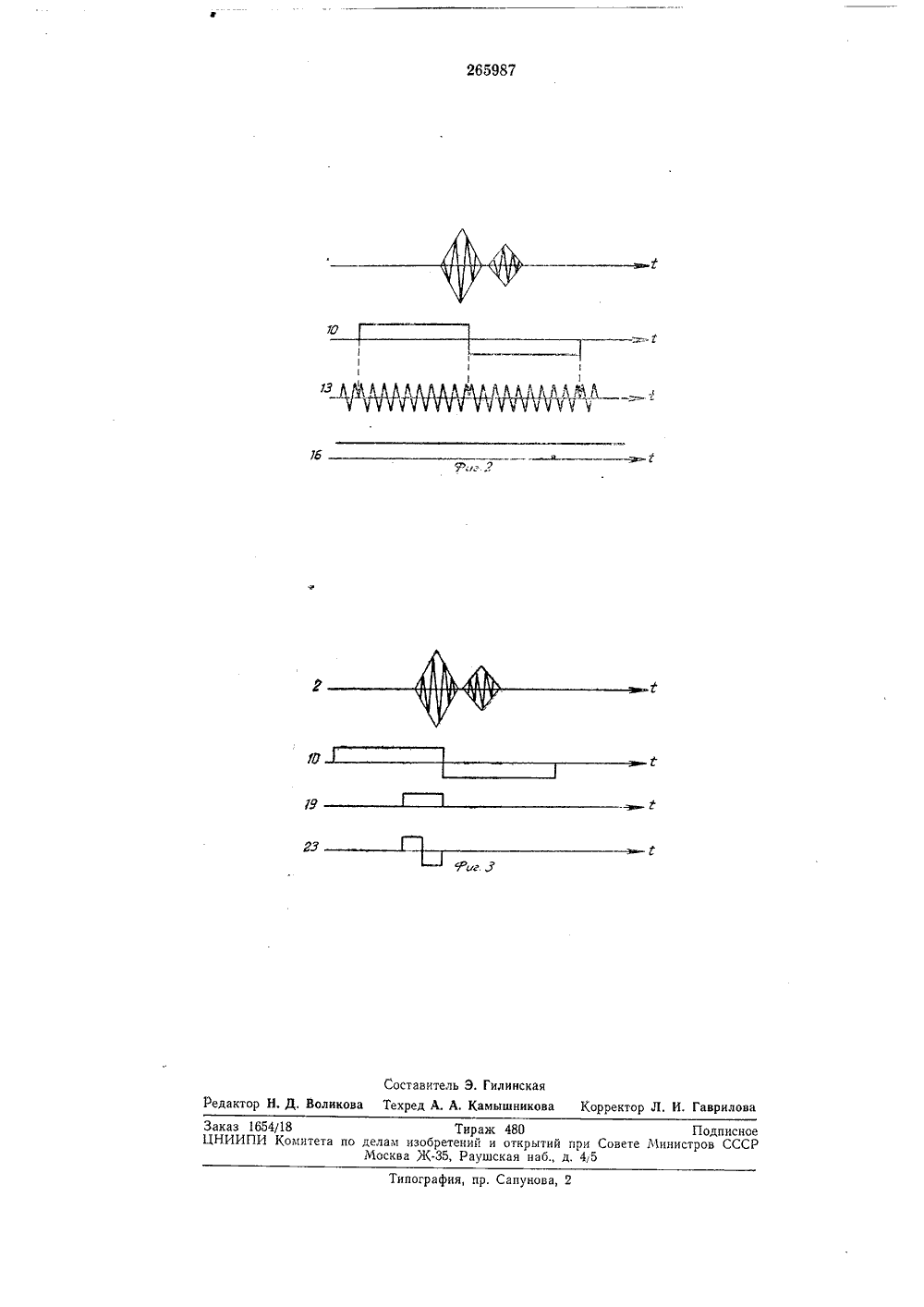

боюз Соввтскиз Социалистичесниз Республин.317,619 (088.8) Комитет по делам ор изобретении и открытипри Совете МинистровСССР Опубликовано 17.111.1970. БюллетеньДата опубликования описания 1.И 1.197 4щ; . лХовайс,кз 1 й:,:" ",",Авторыизобретени Аграскин, Н. Я. Б, Н, Хандогин Заявитель СТРОЙСТВО ОПРЕДЕЛЕНИЯ ВРЕМЕННОГО ПОЛОЖЕНИ РАДИОИМПУЛЬСОВ И ИЗМЕРЕНИЯ ФАЗЫ НЕСУЩЕЙ ЧАСТОТЫпоступает периодичеь радиоимпульсов 2.в четырех режимах лючатели 3 и 4 замкИзвестны устройства определения временно. го положения радиоимпульсов и измеречия фазы несущей частоты, содержащие одноканальный супергетеродинный радиоприемник с фазометром и фазовым детектором на выходе и следящую систему измерения временного положения импульсов.Предлагаемое устройство отличается от известных тем, что гетеродинный вход радиоприемника подключен к источнику противофазных напряжений через переключатель рода работы и три электронных ключа, управляющие входы двух из которых подключены к выходам следящей системы через коммутатор стробирующих импульсов, а управляющий вход третьего ключа - непосредственно. Выход радиоприемника соединен с фазовым детектором и фазометром через переключатель рода работы, аналогичный включенному в гетеродинную цепь.Указанное отличие обеспечивает возможность работы в условиях флуктуационных помех и повышает надеяность устройства.На фиг, 1 приведена блок-схема предлагаемого устройства; на фиг. 2 и 3 - временные диаграммы его работы.На вход приемника 1ская последовательностУстройство работаетВ первом режиме перек нуты и находятся в положении 5, при этом напряжение первого гетеродина с неизменной фазой поступает с устройства формирования б гетеродинных частот через положение 5 кон такта переключателя 4 на вход смесителяприемника. Выходные сигналы с приемника через переключатель 3 поступают па фазометр 7, который производит измерение фазы смеси поверхностного и пространственного радпоим пльсов,Во втором режиме производят измерениевременного положения центра тяжести смеси поверхностного и пространственного радиоимпульсов (фиг. 2). Для этого осуществляют 15 стробирование гетеродинных напряжений, поступающих на ключи 8 и 9 полустробами 10, поступающими через контакты 11 переключателя 12, длительность которых равна половине периода следования радиоимпульсов. На пряжение 13 гетеродина после коммутациичерез переключатель 4, установленный в положение 14, подают на приемник. С выхода приемника сигнал через положение 14 контакта переключателя 3 поступает на фазовый детек тор 15 следящей системы. Если момент сменыполустробов не совпадает с временным положением центра тяжести, то на выходе фазового детектора появится сигнал 1 б рассогласования, знак которого зависит от их взаимного 30 расположения. Напряяение рассогласования3воздействует на управляющий элемент 17, который сдвигает полустробы до совпадения указанных моментов времени, причем эффекты от обоих половин радиоимпульсов (по обе стороны от центра тяжести) будут равны, и напряжение рассогласования на выходе фазового детектора будет равно нулю.В третьем режиме осуществляют измерение фазы поверхностного радиоимпульса по его отстробированной части. При этом с выхода следящей системы 18 строб 19, длительность которого несколько больше длительности поверхностного радиоимпульса, подают на ключ 20, Задний фронт строба 19 совпадает с моментом смены полустробов. Через контакт 21 переключателя 4 напряжение гетеродина подают на приемник, С выхода приемника импульсы через контакт 21 переключателя 3 подают на фазометр 7 для измерения фазы поверхностного радиоимпульса.В случае, когда требуется более точное из. мерение временного положения радиоимпульсов, устройство переводят в четвертый режим. Переключатели 3, 4 и 12 переводят в положение 22. При этом гетеродинные напряжения стробируются двумя равными противофазными полустробами 23, длительность которых 265987 равна половине длительности радиоимпульса.Работа следящей системы аналогична второму режиму,5 П р едм ет изобр етен и яУстройство определения временного положения радиоимпульсов и измерения фазы несущей частоты, содержащее одноканальный 10 супергетеродинный радиоприемник с фазометром и фазовым детектором на выходе и следящую систему измерения временного положения, отличающееся тем, что, с целью обеспечения возможности работы в условиях флук туационных помех и повышения надежностиустройства, гетеродинный вход радиоприемника соединен с источником противофазных гетеродинных напряжений через переключатель рода работы и три электронных ключа, управ ляющие входы двух из которых подключены квыходам следящей системы через коммутатор стробирующих импульсов, а управляющий вход третьего ключа - непосредственно, причем выход радиоприемника соединен с упомя нутыми фазометром и фазовым детекторомчерез переключатель рода работы, аналогичный включенному в гетеродинную цепь.265987- т=Составитель Э. Гилинскаяликова Техред А. А, Камышникова Корректор Л, И. Гаврилов едактор Заказ 1654/18 Тираж 480 Подписно 11 НИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва Ж, Раушская наб., д. 45ипография, пр, Сапунова, 2
