Устройство для преобразования фазо-импульсного представления десятичных чисел в пространственно импульсное представление чисел

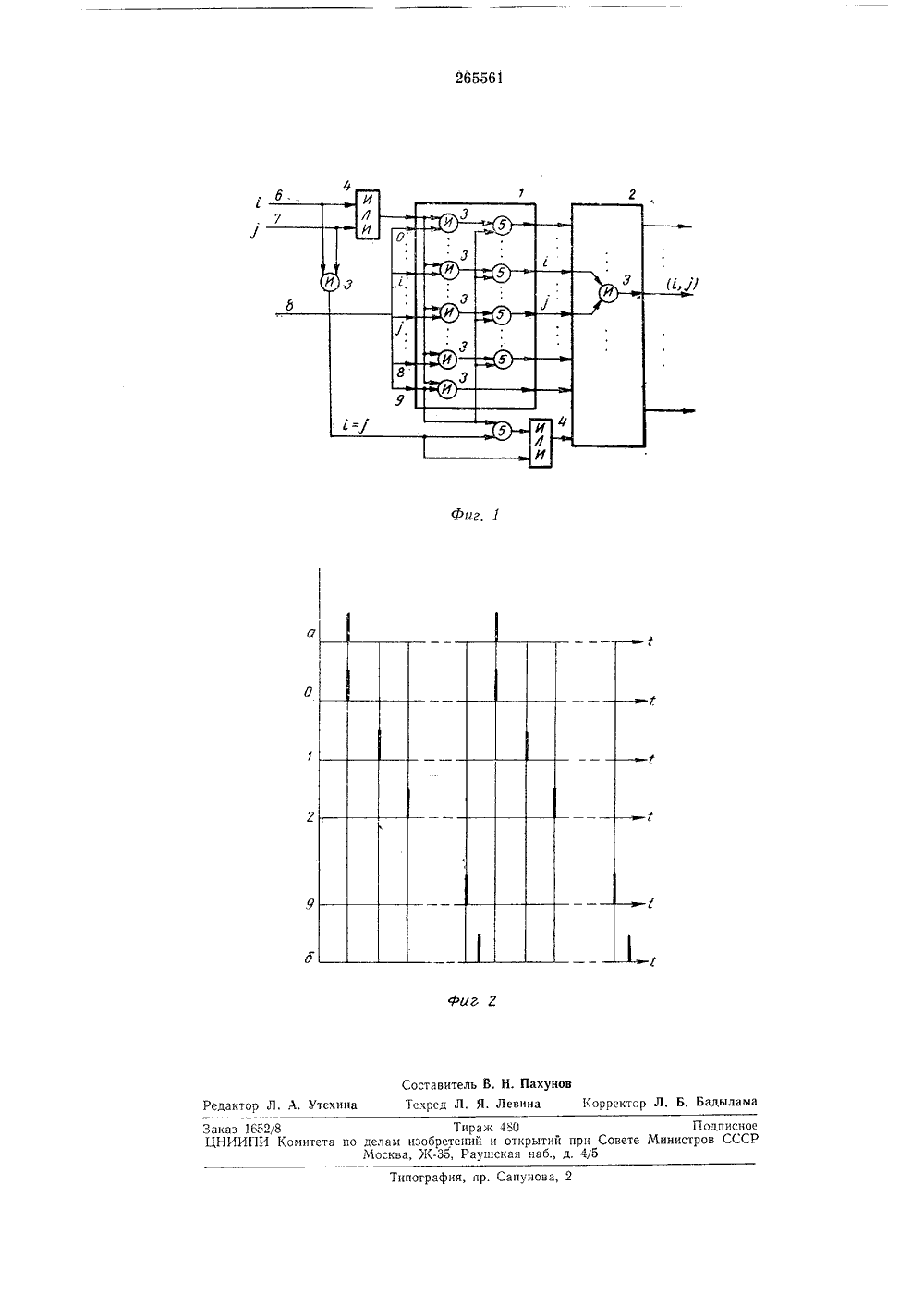

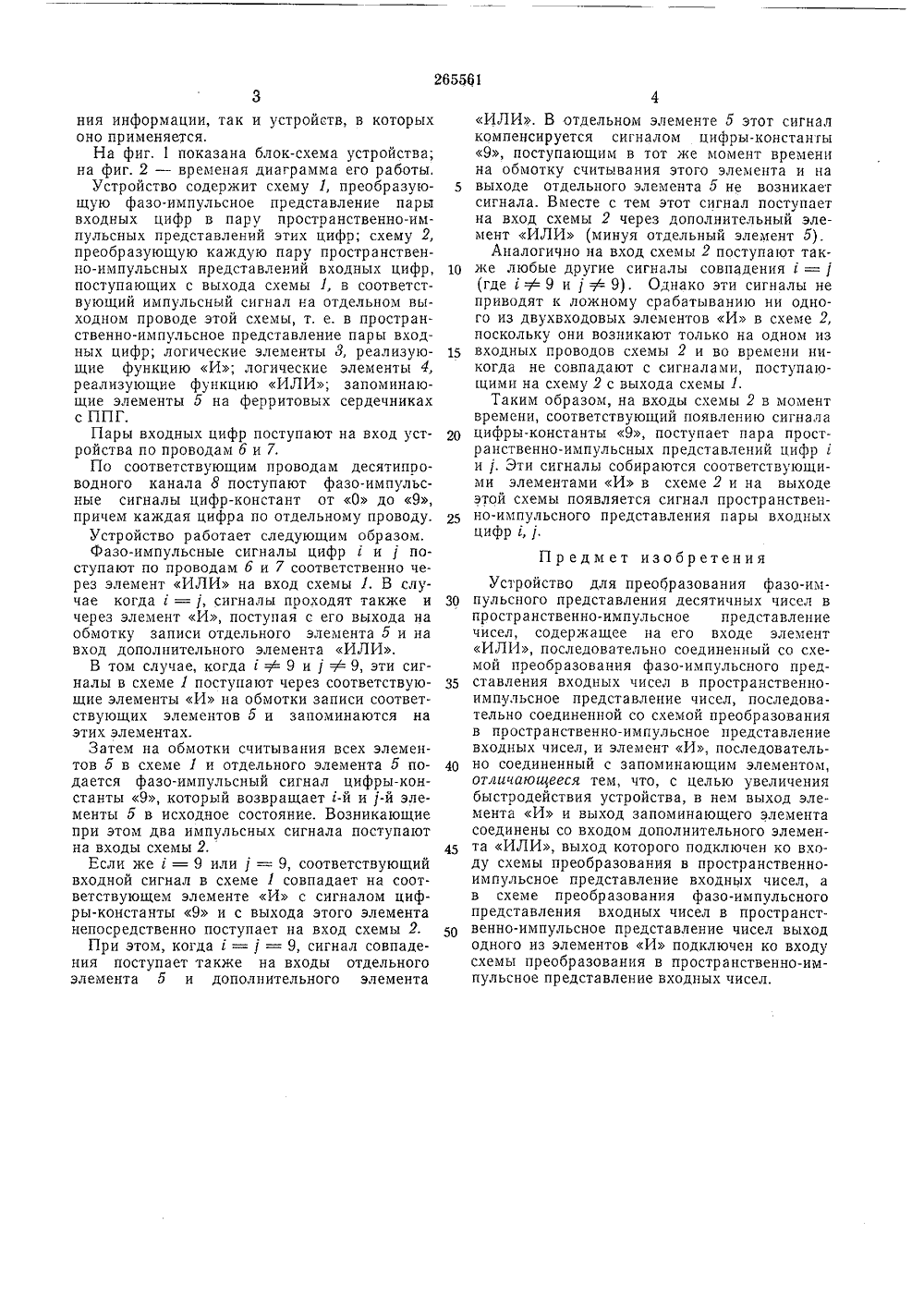

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬОВУ 2 б 556 Союа Советскик Социалистических Республикависимое от авт, свидетельстваявлено 11.Х 1.1968 ( 1281434/присоединением заявки8-24) Кл. 42 тпа, 5/04 МПК 6 06 риоритетпубликовано 09,1.1970. Бюллетень10ата опубликования описания ЗХ 11.1970 Комитет по делам аобретений и открытий при Совете Министров СССРК 681.325,53(08 Авторизобретения Н, Н. Быченок ститут кибернетики АН Украинской ССаявитель ьхьйб т г г УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВ П Р ЕДСТАВЛ ЕН ИЯ ДЕСЯТИЧ Н ЫХИМПУЛЬСНОЕ ПРЕДСТ ройству различать соответствующие временные интервалы между сдвинутой и прямой опорными последовательностями импульсов,С целью увеличения быстродействия в предложенном устройстве выход элемента И и выход запоминающего элемента соединены со входом дополнительного элемента ИЛИ, выход которого подключен ко входу схемы преобразования в пространственно-импульсное представление входных чисел, а в схеме преобразования фазо-импульсного представления входных чисел в пространственно- импульсное представление чисел выход одного из элементов И подключен ко входу схемы преобразования в пространственно-импульсное представление входных чисел, В качестве импульсов считывания пары пространственно-импульсных представлений цифр т и 1, хранящихся на соответствующих элементах или на отдельном дополнительном элементе (когда т =1), используется фазо-импульсный сигнал цифры-константы 9. В результате этого отпадает необходимость в применении импульсов сдвинутой опорной последовательности, что, в свою очередь, позволяет при той же полосе пропускания устройства увеличить не менее, чем в два раза частоту следования всех цифр-констант и тем самым соответственно увеличить быстродействие как самого устройства преобразования форм представлеИзобретение относится к вычислительной технике, а именно к устройству преобразования фазо-импульсного представления пары т-значных, в частности десятизначных чисел в пространственно-импульсное представление. 5Известны устройства, преобразующие фазоимпульсное представление пары десятичных чисел, при котором признаком десятичной цифры служит фазовый сдвиг периодической последовательности импульсов относительно 10 следующих с той же частотой опорных импульсов, в пространственно-импульсное представление, при котором каждому сочетанию фазо-импульсных сигналов на входе преобразователя соответствует импульсный сигнал на 15 одном из его выходов, и применяемые с целью упрощения структуры, а также повышения быстродействия в матричных устройствах сложения и умножения, в микропрограммных устройствах управления и т. д. 20Однако эти устройства имеют низкое быстродействие, обусловленное использованием в них сдвинутой опорной последовательности импульсов. Из-за ограниченной пропускной способности устройства применение в нем 25 сдвинутой опорной последовательности импульсов приводит к увеличению временного интервала между соседними цифрами-константами не менее, чем в два раза, Такое увеличение необходимо, так как позволяет уст ИЯ фАЗО-ИМПУЛЬСНОГОСЕЛ В ПРОСТРАНСТВЕННОЛЕНИЕ ЧИСЕЛ5 10 15 20 25 30 35 40 45 50 ния информации, так и устройств, в которых оно применяется.На фиг, 1 показана блок-схема устройства; на фиг. 2 - временая диаграмма его работы,Устройство содержит схему 1, преобразующую фазо-импульсное представление пары входных цифр в пару пространственно-импульсных представлений этих цифр; схему 2, преобразующую каждую пару пространственно-импульсных представлений входных цифр, поступающих с выхода схемы 1, в соответствующий импульсный сигнал на отдельном выходном проводе этой схемы, т. е, в пространственно-импульсное представление пары входных цифр; логические элементы , реализующие функцию И; логические элементы 4, реализующие функцию ИЛИ; запоминающие элементы б на ферритовых сердечниках с ППГ.Пары входных цифр поступают на вход устройства по проводам б и 7,По соответствующим проводам десятипроводного канала 8 поступают фазо-импульсные сигналы цифр-констант от 0 до 9, причем каждая цифра по отдельному проводу.Устройство работает следующим образом.Фазо-импульсные сигналы цифри 1 поступают по проводам б и 7 соответственно через элемент ИЛИ на вход схемы 1, В случае когда=1, сигналы проходят также и через элемент И, поступая с его выхода на обмотку записи отдельного элемента 5 и на вход дополнительного элемента ИЛИ.В том случае, когдаФ 9 и 1 Ф 9, эти сигналы в схеме 1 поступают через соответствующие элементы И на обмотки записи соответствующих элементов б и запоминаются на этих элементах.Затем на обмотки считывания всех элементов 5 в схеме 1 и отдельного элемента 5 подается фазо-импульсный сигнал цифры-константы 9, который возвращает 1-й и 1-й элементы б в исходное состояние, Возникающие при этом два импульсных сигнала поступают на входы схемы 2.Если же= 9 или 1 = 9, соответствующий входной сигнал в схеме 1 совпадает на соответствующем элементе И с сигналом цифры-константы 9 и с выхода этого элемента непосредственно поступает на вход схемы 2.При этом, когда 1 = 1 = 9, сигнал совпадения поступает также на входы отдельного элемента б и дополнительного элемента ИЛИ. В отдельном элементе 5 этот сигнал компенсируется сигналом цифры-константы 9, поступающим в тот же момент времени на обмотку считывания этого элемента и на выходе отдельного элемента 5 не возникает сигнала. Вместе с тем этот сигнал поступает на вход схемы 2 через дополнительный элемент ИЛИ (минуя отдельный элемент 5).Аналогично на вход схемы 2 поступают также любые другие сигналы совпадения= 1 (где =,49 и 1 9), Однако эти сигналы не приводят к ложному срабатыванию ни одного из двухвходовых элементов И в схеме 2, поскольку они возникают только на одном из входных проводов схемы 2 и во времени никогда не совпадают с сигналами, поступающими на схему 2 с выхода схемы 1.Таким образом, на входы схемы 2 в момент времени, соответствующий появлению сигнала цифры-константы 9, поступает пара пространственно-импульсных представлений цифри 1, Эти сигналы собираются соответствующими элементами И в схеме 2 и на выходе этой схемы появляется сигнал пространственно-импульсного представления пары входных цифР ,1. Предмет изобретения Устройство для преобразования фазо-импульсного представления десятичных чисел в пространственно-импульсное представление чисел, содержащее на его входе элемент ИЛИ, последовательно соединенный со схемой преобразования фазо-импульсного представления входных чисел в пространственно- импульсное представление чисел, последовательно соединенной со схемой преобразования в пространственно-импульсное представление входных чисел, и элемент И, последовательно соединенный с запоминающим элементом, отличающееся тем, что, с целью увеличения быстродействия устройства, в нем выход элемента И и выход запоминающего элемента соединены со входом дополнительного элемента ИЛИ, выход которого подключен ко входу схемы преобразования в пространственно- импульсное представление входных чисел, а в схеме преобразования фазо-импульсного представления входных чисел в пространственно-импульсное представление чисел выход одного из элементов И подключен ко входу схемы преобразования в пространственно-импульсное представление входных чисел,265561иг,иг. 2Составитель В, Н, Пахунов Редактор Л, Л. Утехина Тсхред Л. Я. Левина Корректор Л. Б, Бадыл каз 1682(8 Тираж 480 Подписное НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова,
