Устройство для преобразования двоичного кода символа в изображение символа

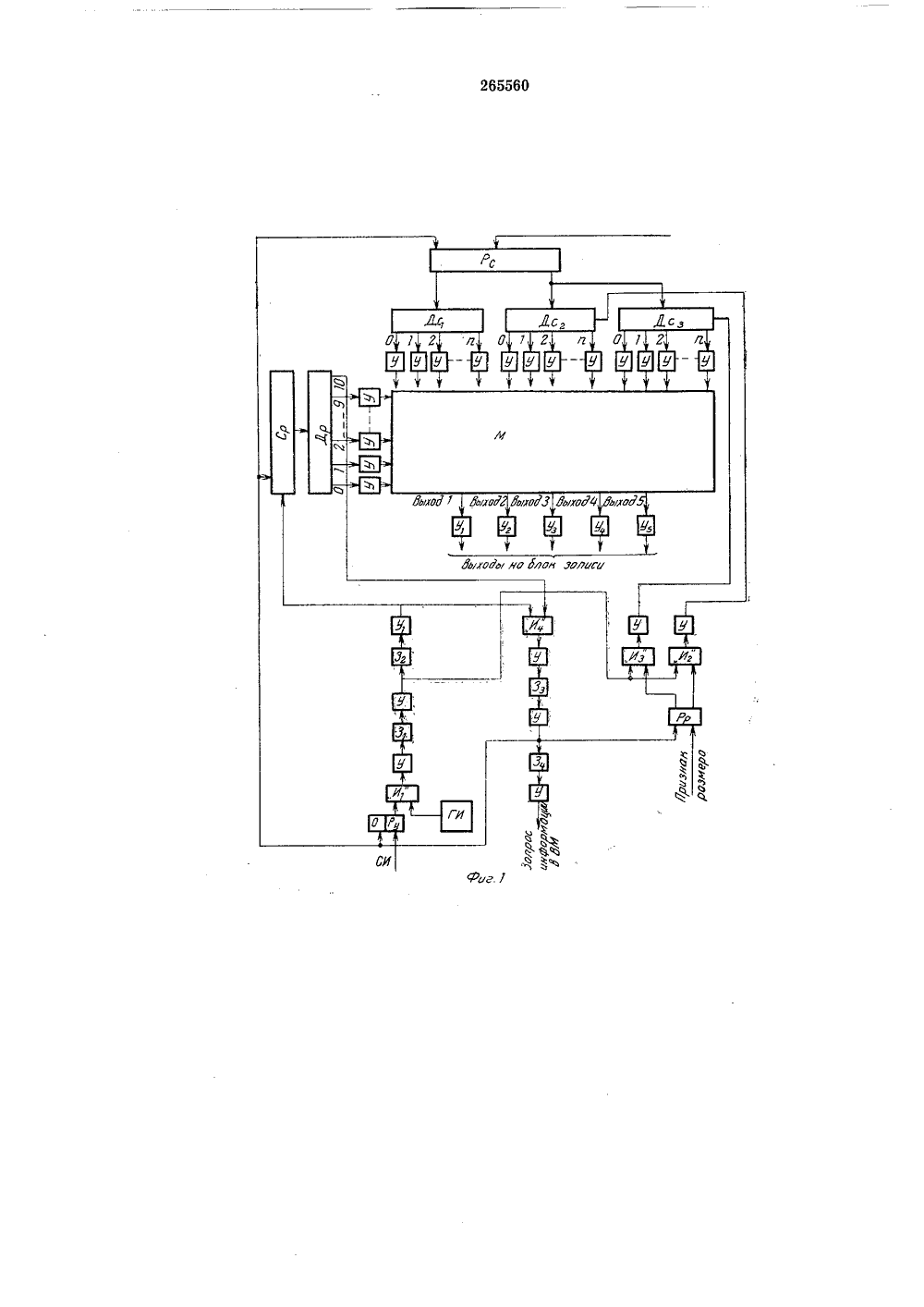

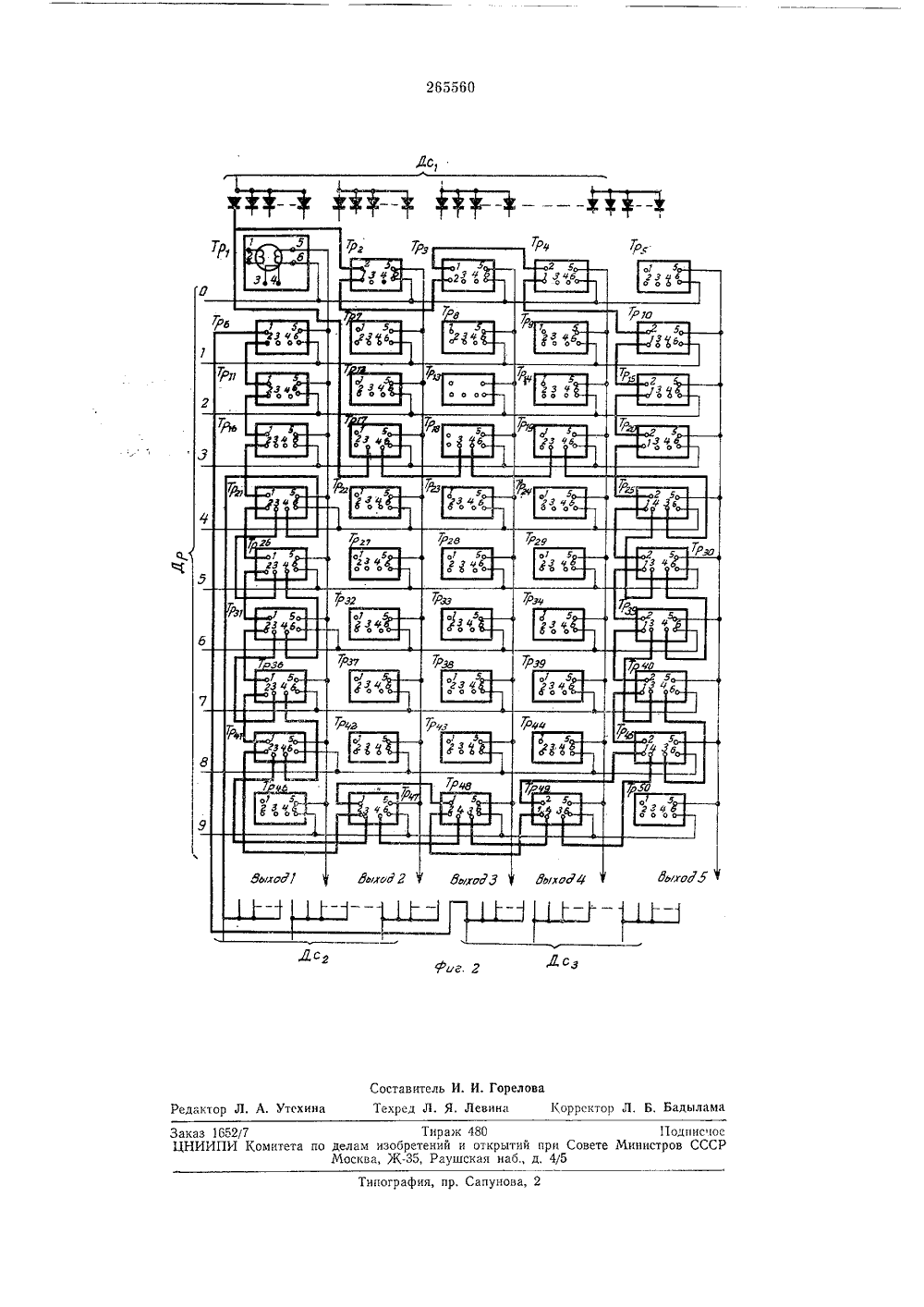

2 б 55 бО О П И С А Н И ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РесаублинЗависимое от авт. свидетельстваЗаявлено 01.И 1.1968 ( 1253778/18-24)с присоединением заявкиПриоритетОпубликовано 09.11.1970, Бюллетень10Дата опубликования описания ЗХП.1970 2 пт, 3/1 МПК О 061УДК 681.327,2(088.8 Комитет оо делам обретений и открыти ри Совете Министров СССРЬ 111 т Цд;,. 1 укфф ЩД 1;ги 0ния1 т 11 Ы 1 т 01. т Авторы изобретения Чхатарайшвили, Н. В. Трубии и Л. Р, Ломсадзеельский институт приборостравтоматизации манишвили, Н, Е. Г. А. Тигилаур научно-исследоват и средствЛ, Л, М илисск вител ОДА СТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ ДВОИЧНО СИМВОЛА В ИЗОБРАЖЕНИЕ СИМВОЛА функциональная схем ства на иг. 2 - моза м- Р вер- дст- етст- раз- аде- упПредложенное устроиство отличается тем, что в него введены дополнительный дешифратор младших разрядов регистра символа, регистр размера символа, выходы которого через схемы совпадения, связанные с генератором импульсов, и усилители подключены к разрешающим входам дешифраторов младших разрядов регистра символа, а мозаичная матрица содержит дополнительные ряды ферритовых сердечников, связанные с дополнительным дешифратором, причем сердечники основной матрицы содержат дополнительные выходные обмотки, образующие контур символа нового размера.Это позволяет получать контуры символов различных размеров, например, для строчных и заглавных букв. Изобретение относится к области автоаки и вычислительной техники.Известно устройство для преобразовдвоичного кода символа в изображениевола, содержащее мозаичную матрицу изритовых сердечников, горизонтальные итикальные шины которой связаны посрвом усилителей и дешифраторов соотввенно с регистром символов и счетчикомвертки, генератор импульсов, схемы совпния, усилители, линии задержки и регистрравления,На фиг. 1 дана апредложенного устрой, фичная матрица.Схема управления мозаичной матрицей со стоит из регистра символа Р, (фиг, 1), на который поступает код информации из вычислительной машины; дешифратора старших разрядов Дс, и дополнительных дешифраторов младших разрядов Д;. и Д, образующих 10 контуры заглавных и строчных символов вмозаичной матрице М; усилителей У счетчика развертки Ср, работающего в Режиме пересчета в случае совпадения на схеме совпадения И, сигналов и признака поступления 15 информации - СИ и импульсов от генератора импульсов ГИ; дешифратора развертки Др, производящего выборку нужного ферритового сердечника; регистра размера Рр, который управляет записью контура символа в соот ветствующую клетку матрицы, подавая разрешение на дешифратор Д, - в случае получения признака строчного символа, или на дешифратор Д - з случае получения признака заглавного символа; мозаичной:;атри цы (фиг. 2), собранной из требуемого количества ферритовых сердечников Тр, на которых намотаны обмотки; обмотка 1 - 2, образующая контур заглавных символов (цепь контура замкнута выходами дешифраторов ЗО Д и Д; обмотка 3 - 4, образующая контурстрочных символов (цепь контура символа замкнута выходами дешифраторов Д, и Д); обмотка 5 - 6, с помощью которой происходит выборка соответствующего ферритового сердечника подачей импульса развертки О - 9 от дешифратора развертки Др.Рассмотрим получение символов двух размеров с помощью матрицы, состоящей из 5 Х 10 = 50 сердечников.Строчные символы вписываются в матрицу, состоящую из 5 Х 7 сердечников - Тр. Тр 5 заглавные - в клетку, состоящую из 5 Х 10 сердечников - Тр 1 - ТР 50Двоичный код символа поступает в регистр Р сопровождаемый признаком размера символа.Принзак размера символа устанавливает регистр признака размера Рр в единичное положение в случае поступления в устройство кода заглавных символов, Тем самым открывается путь через схему И 2 и дается разрешение на дешифратор Д младших разрядов регистра символов и символ соответственно записывается в матрицу 5 Х 10. Контур заглавного 0 образуется сердечниками Тр ТР 11, ТР 16, ТР 21, ТР 26 ТР 61, ТР 56) Т 1341 ТР 47 ТР 48 ТР 49, ТР 45, ТР 40) Т)25, ТР 50, ТР 25, ТР 20 ТЭБ, ТР 10, ТР 4 ТРЬ ТР 2.В случае поступления строчных символов регистр размера Рр находится в положении 0, открывается путь через схему совпадения И дается разрешение на второй дешифратор Д, и символ соответственно записывается в матрицу 5 Х 7, Контур символа строчного 0 образуется сердечниками Тр 21, ТР 261 ТР 51, ТР 66, ТР 41, Т 347, ТР 48, ТР 49) ТР 451 ТР 40, Тр 25, ТрбТр 25, Тр,9, Тр,6, Тр 1,. Управляют записью контура символа в соответствующую клетку матрицы дешифратора Д и Д млашдих разрядов регистра символа.Синхроимпульс, сопровождающий информацию, поступает на регистр управления Р 2, устанавливая его в положение 1. Единичный выход регистра Р, поступая на схему И тем самым открывает путь импульсам генератора импульсов и, пройдя схему задержки 31, выдает разрешение на схемы И 2 и И;.5 Кроме того, пройдя схему задержки 32, сигналпоступает на счетный вход счетчика развертки С, Выходы счетчика развертки Ср после дешифратора Др пронизывают по горизонтали все сердечники матрицы (от 0 до 9) и уп равляют выдачей контура символа по разверткам.Сигнал с десятого выхода дешифратора Др,пройдя схему совпадения И 4, схему задержки 3 устанавливает все регистры и счетчики 15 схемы управления в нулевое положение, атакже, пройдя схему задержки 34 посылает сигнал запрос информации в вычислительную машину ВМ.Предмет изобретенияУстройство для преобразования двоичногокода символа в изображение символа, содержащее мозаичную матрицу из ферритовых сердечников, горизонтальные и вертикальные 25 шины которой связаны посредством усилителейи дешифраторов соответственно с регистром символов и счетчиком развертки, генератор импульсов, схемы совпадения, усилители, линии задержки, регистр управления, отличаюз 0 и 4 ееея тем, что, с целью обеспечения возможности получения контуров символов различных размеров, в него введены дополнительный дешифратор младших разрядов регистра символа, регистр размера символа, выходы котоЗ 5 рого через схемы совпадения, связанные с генератором импульсов, и усилители подключены к разрешающим входам дешифраторов младших разрядов регистра символа, а мозаичная матрица содержит дополнительные ря ды ферритовых сердечников, связанные с дополнительным дешифратором, причем сердечники основной матрицы содержат дополнительные выходные обмотки, образующие контур символа нового размера.265560 г иг. 2 Составитель И. И. ГореловаРедактор Л. А. Утехина Техред Л. Я, Левина Корректор Л, Б, Бадылаь Типография, пр. Сапун Заказ 1552/7 ЦНИИПИ Комитета Тираж 480делам изобретений и открытий при СовеМосква, К, Раушская наб., д, 4/5 Подписносинистров СССР
