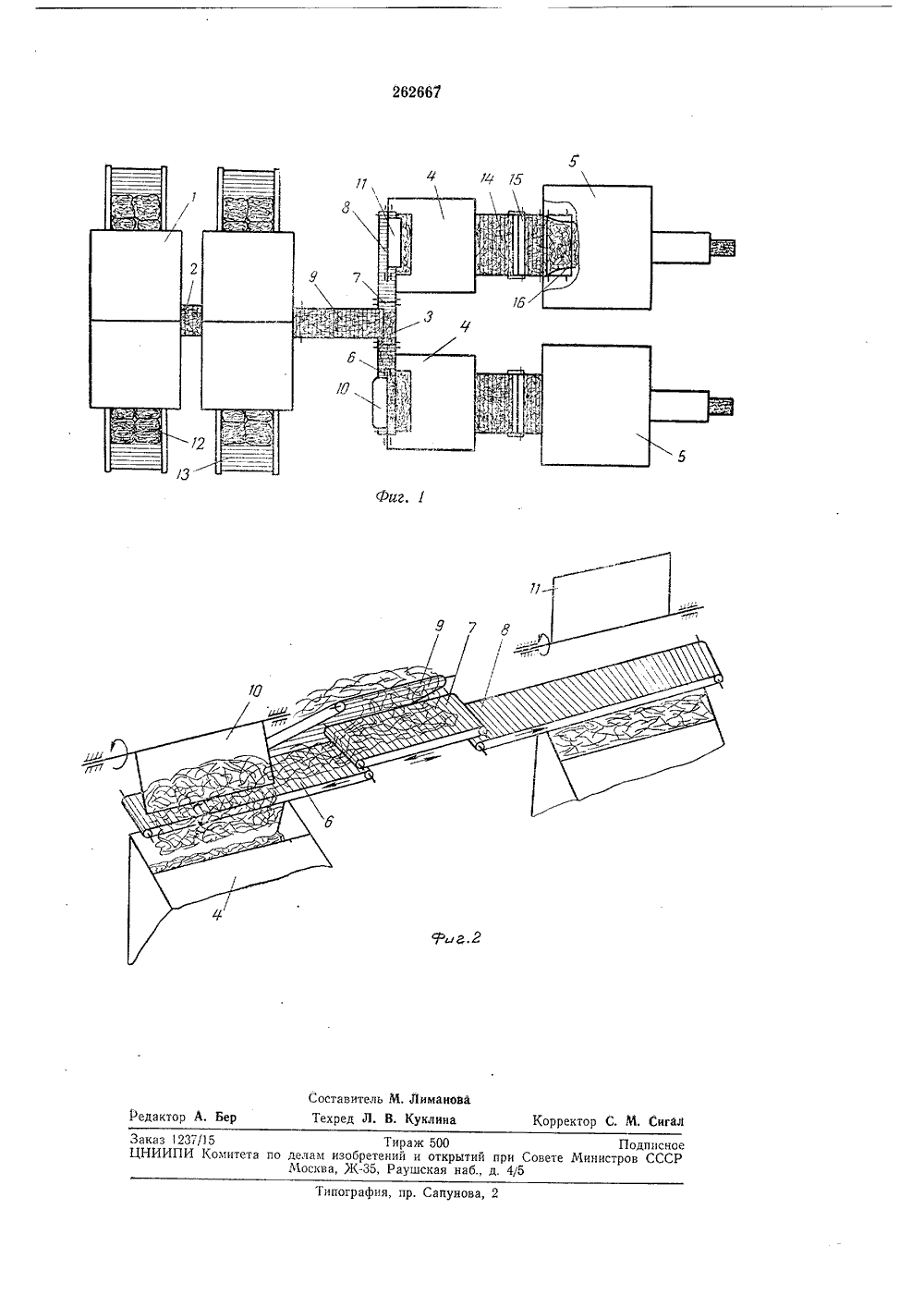

262667 О П И С А Н И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соввтоких Социалиотичеоиих Реоптблии.Х 1,1968 ( 1285620/28-12) Заявлено с присоединением заявки М МПК В 01 д Х / ПриоритетОпубликовано 21.1,1970 Комитет по делам изобретеиий и открытий при Совете Миииотров СССРУДК 677,051.38(088.8 плетень Мо ата опубликования описания 19 Х.197 Авторыизобретения Р. В, Яшанова,Фридман, Г, В, ЛевЮ. П, Селезневитут легкого С. В, Соболев, В. В. Крылов, В. И, Клименова. Баранов, А. А, Березин, С, В. Тарасов, Б, Н,В. В. Кузьмин, С. Д. Денисов, В, С. Кускин иВсесоюзный научно-исследовательский инси текстильного машиностроени явитель ПОТОЧНАЯ ЛИНИЯ В ЛЬНОПРЯ Для полной механизации процессов и повышения производительности труда в предлагаемой поточной линии распределитель волокна по бункерам питателей выполнен из нескольких транспортеров и смонтированных над двумя из них сбрасывателей. Один из транспортеров, принимающий волокно от разборщика кип, выполнен с возможностью возвратно-поступательного перемещения для периоди. ческой подачи волокна в бункера питателей.Кроме того, для загрузки бункера питателя по всей ширине каждый сбрасыватель расположен вдоль транспортера и кинематически с ним связан.На фиг. 1 показана описываемая поточная линия, общий вид; на фиг. 2 - распределитель волокна по бункерам питателей. Изобретение относится к текстильному производству, а именно к подготовке короткого льноволокна и льняного очеса на участке от кипы до чесальной машины.Известна поточная линия в льнопрядении, содержащая разборщики кип, смесительный транспортер, распределитель волокна по бункерам питателей, питатели, лентоформирующие машины с рулонным механизмом и эмульсатором. Эта поточная линия не исключает ручные операции, например, при разборке кип и загрузке волокна в питатели, - нтЙЕНИИ -т: ио,о2 Е 1 лЕ 1 тТ, :Поточная линия сСОЛИржит несколько раа.борщиков кип 1, например четыре, расположенные над смесительным транспортером 2,распределитель волокна 3, раздающий волок 5 но по питателям 4, лентоформирующие машины 5 с рулонным механизмом и эмульсатором.Распределитель волокна по бункерам питателей состоит из трех транспортеров б - 8.При этом транспортер 7, принимающий волок 10 но с наклонного транспортера 9 от разборщиков кип 1, выполнен с возможностью возвратно-поступательного перемещения для периодической поочередной подачи волокна в бункера питателей 4. Над транспортерами б и В1 смонтированы сбрасыватели 10 и 11, кинематически связанные с транспортерами. Каждыйсбрасыватель расположен вдоль транспортеров для заполнения бункеров питателей 4 повсей ширине,20 Работает поточная линия следующим образом.Разборщики 1 одновременно разбирают кипы 12, помещенные на питающих транспортерах 13, Разрыхленное волокно сбрасывают на2 ч смесительный транспортер 2, где волокно смешивается. Затем волокно передается по наклонному транспортеру 9 на транспортер 7распределительного волокна. Транспортер 7передает волокно на один из транспортеров бЗО нли 8, Волокно располагается по всей ширинепоследних, а сбрасыватели 10 или 11 поворачиваются и поочередно сбрасывают волокно с транспортера б или 8 в один из бункеров питателей 4, При заполнении одного из бункеров питателя 4 транспортер 7 меняет направление движения и наполняется другой пита- тель. Периодическое наполнение питателей обеспечивает непрерывную работу поточной линии.Из питателя волокно транспортером 14 подается в слоеформирующий бункер 1 б, где оно выравнивается и попадает на питающий транспортер лентоформирующей машины б. Перед входом в машину волокно уплотняется с помощью уплотнителя 1 б.Выходящая из лентоформирующей машины б лента эмульсируется и наматывается при помощи механизма в рулон. Предмет изобретения1, Поточная линия в льнопрядении, содержащая разборщики кип, смесительный транспортер, распределитель волокна по бункерам питателей, питатели, лентоформирующие машины с рулонным механизмом и эмулъсатором, отличающаяся тем, что, с целью ликвидации ручных операций и повышения производительности труда, распределитель волокна по бункерам питателей выполнен из несколь- Юких транспортеров и смонтированных над двумя из них сбрасывателей, причем один из транспортеров, принимающий волокно от кипоразборщиков, выполнен с возможностью возвратно-поступательного перемещения для периодической подачи волокна в бункера питателей.2. Поточная линия по п. 1, отличающаясятем, что, с целью загрузки бункера питателя 20 по всей ширине, каждый сбрасыватель расположен вдоль транспортера и кинематически с ним связан.262667 Фиг. 1 Составитель М. ЛимановаТехред Л. В. Куклина Редактор А, Бер Корректор С, М, Сигал Типография, пр. Сапунова, 2 Заказ 237 Л 5 Тираж 500 ПодписноеЦНИИПИ Комитета по делам изобретении и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4(5
