Реверсивный счетчик импульсов в двоичном д-разрядном коде с постоянным числом единиц

Номер патента: 254228

Автор: Шейпак

ZIP архив

Текст

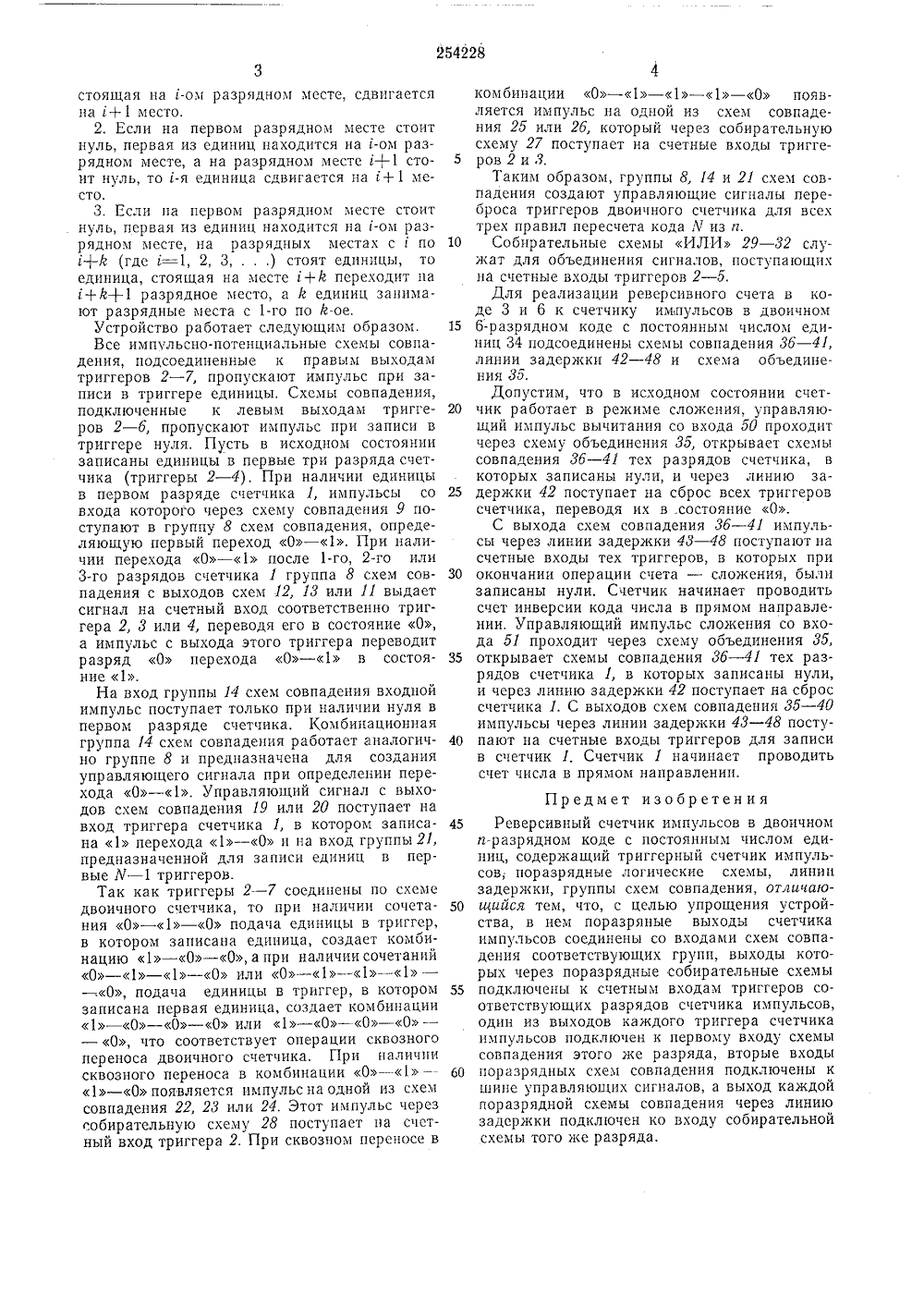

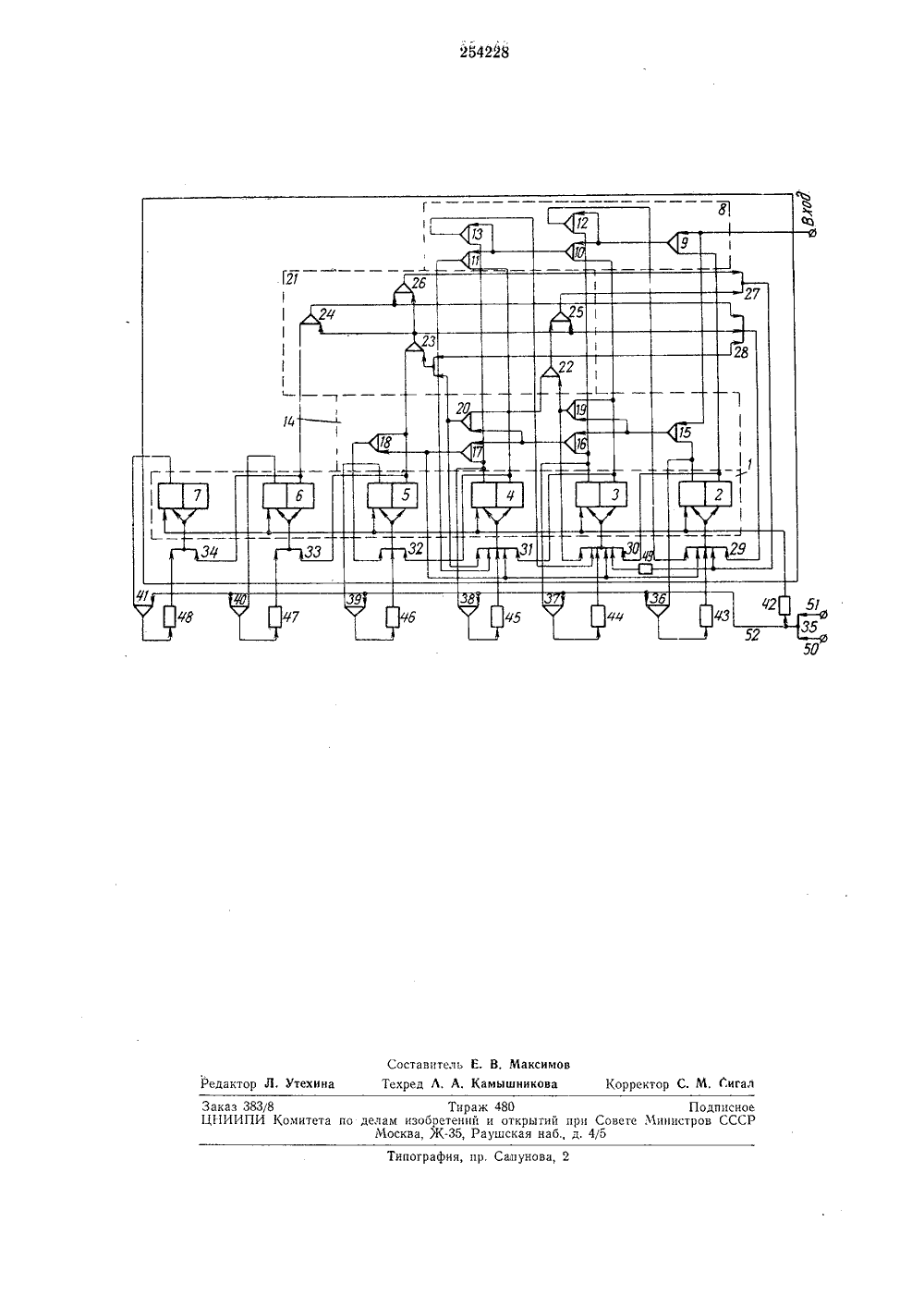

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 254228 Сова Советских Социалистических РеспубликЗависимое от авт, свидетельстваКл. 42 птт, 3/00 Заявлено 13.Х.1968 ( 1190210/18-24) с присоединением заявки ( 1190212/18-24) ПриоритетОпубликовано 07.Х.1969. Бюллетень31 Дата опубликования описания 11,111.1970 Комитет по делам иаобретений и открытий при Совете Министров СССР.:.: ( .Тгг.-,ч А. А. Шейпак Заявитель РЕВЕРСИВНЫЙ СЧЕТЧИК ИМПУЛЬСОВ В ДВОИЧНОМи-РАЗРЯДНОМ КОДЕ С ПОСТОЯННЫМ ЧИСЛОМ ЕДИНИЦ Предложенное устройство относится к ооласти вычислительной техники.Известны счетчики импульсов в двоичном и-разрядном коде, содержащие регистр информации, задающее устройство, содержащее вспомогательный регистр, делитель частоты входных импульсов, блок собирательных схем и схему совпадения.Предложенный счетчик отличается от известных тем, что в нем поразрядные выходы счетчика импульсов соединены со входами схем совпадения соответствующих групп, выходы которых через поразрядные собирательные схемы подключены к счетным входам триггеров соответствующих разрядов счетчика импульсов, один из выходов каждого триггера счетчика импульсов подключен к первому входу схемы совпадения этого же разряда, вторые входы поразрядных схем совпадения подключены к шине управляющих сигналов, а выход каждой поразрядной схемы совпадения через линию задержки подключен ко входу собирательной схемы того же разряда.Это позволяет упростить устройство.Схема устройства показана на чертеже, Устройство содержит счетчик импульсов 1 на триггерах 2 - 7, первую группу 8 схем совпадения, содержащую схемы совпадения 9 - 13, вторую группу 14 схем совпадения, содержащую схемы совпадения 15 - 20, третью группу 21 схем совпадения, содержащую схемы совпадения 22 - 2 б и поразрядные схемы объединения 27 - 34, входную схему объединения 35, поразрядные схемы совпадения 5 3 б - 41 и линию задержки 42, поразрядныелинии задержки 43 - 49, входные шины управляющих сигналов 50, 51 и шину управляющих сигналов 52.Число различных состояний и-разрядного 10 счетчика устройства в коде Л из и равноММ=С где С - число сочетаний. Так, для счетчика в коде 3 из 6 будет следующая последовательность состояний: 15 000111 100011001011 100101001101 100110001110 101001010011 101010го 010101 101100010110 110001011001 110010011010 110100011100 111000г 5 Принимая в каждом кодовом слове счетединиц и разрядных мест справа налево, можно определить следующие правила пересчета в коде У из и:1. Если на Е первых разрядных местах (где 30 т=1, 2, 3 . ) стоят единицы, то единица,45 50 55 60 стоящая на г-ом разрядном месте, сдвигается ца г+1 место.2. Если на первом разрядном месте стоит нуль, первая из единиц находится на г-ом разрядном месте, а на разрядном месте г+1 стоит нуль, то г-я единица сдвигается на г+1 место.3. Если па первом разрядном месте стоит нуль, первая из единиц находится на -ом разрядном месте, на разрядных местах спо г+lг (где =1, 2, 3) стоят единицы, то единица, стоящая на месте г+Й переходит па г+1 г+1 разрядное место, а lг единиц занимают разрядные места с 1-го по Й-ое.Устройство раоотает следующим образом.Все импульсно-потенциальные схемы совпадения, подсоединенные к правым выходам триггеров 2 - 7, пропускают импульс при записи в триггере единицы. Схемы совпадения, подключенные к левым выходам триггеров 2 - б, пропускают импульс при записи в триггере нуля, Пусть в исходном состоянии записаны единицы в первые три разряда счетчика (триггеры 2 4). При наличии единицы в первом разряде счетчика 1, импульсы со входа которого через схему совпадения 9 поступают в группу 8 схем совпадения, определяющую первый переход О - 1. При наличии перехода О - 1 после 1-го, 2-го или 3-го разрядов счетчика 1 группа 8 схем совпадения с выходов схем 12, 13 или 11 выдает сигнал на счетный вход соответственно триггера 2, 3 или 4, переводя его в состояние О, а импульс с выхода этого триггера переводит разряд О перехода О - 1 в состояние 1.На вход группы 14 схем совпадения входной импульс поступает только при наличии нуля в первом разряде счетчика. Комбинационная группа 14 схем совпадения работает аналогично группе 8 и предназначена для создания управляющего сигнала при определении перехода О - 1. Управляющий сигнал с выходов схем совпадения 19 или 20 поступает на вход триггера счетчика 1, в котором записана 1 перехода 1 - О и на вход группы 21, предназначенной для записи единиц в первые Ж - 1 триггеров.Так как триггеры 2 - 7 соединены по схеме двоичного счетчика, то при наличии сочетания О в 1 в О подача единицы в триггер, в котором записана единица, создает комбинацию 1 - О - О, а при наличии сочетаний О в 1 в 1 в О или О в 1 в 1 в 1 - в .О, подача единицы в триггер, в котором записана первая единица, создает комбинации 1 в О в О в О или 1 в О в О в О -- О, что соответствует операции сквозного переноса двоичного счетчика. При наличии сквозного переноса в комбинации О в -1 - 1 - О появляется импульс на одной из схем совпадения 22, 23 или 24. Этот импульс через собирательную схему 28 поступает ца счетный вход триггера 2. При сквозном переносе в 5 10 15 20 25 30 35 40 комбинации 0 в 1 в 1 в 1 в О появляется импульс на одной из схем совпадения 25 или 2 б, который через собирательную схему 27 поступает на счетные входы триггеров 2 и 3,Таким образом, группы 8, 14 и 21 схем совпадения создают управляющие сигналы переброса триггеров двоичного счетчика для всех трех правил пересчета кода 1 У из п.Собирательные схемы ИЛИ 29 - 32 служат для объединения сигналов, поступающих на счетные входы триггеров 2 - 5,Для реализации реверсивного счета в коде 3 и б к счетчику импульсов в двоичном б-разрядном коде с постоянным числом единиц 34 подсоединены схемы совпадения Зб - 41, линии задержки 42 - 48 и схема объединения 35.Допустим, что в исходном состоянии счетчик работает в режиме сложения, управляющий импульс вычитания со входа 50 проходит через схему объединения 35, открывает схемы совпадения Зб - 41 тех разрядов счетчика, в которых записаны нули, и через линию задержки 42 поступает на сброс всех триггеров счетчика, переводя их в .состояние О.С выхода схем совпадения Зб - 41 импульсы через линии задержки 43 - 48 поступают на счетные входы тех триггеров, в которых при окончании операции счета - сложения, были записаны нули. Счетчик начинает проводить счет инверсии кода числа в прямом направлении, Управляющий импульс сложения со входа 51 проходит через схему объединения 35, открывает схемы совпадения Зб - 41 тех разрядов счетчика 1, в которых записаны нули, и через линию задержки 42 поступает на сброс счетчика 1. С выходов схем совпадения 35 - 40 импульсы через линии задержки 43 - 48 поступают на счетные входы триггеров для записи в счетчик 1, Счетчик 1 начинает проводить счет числа в прямом направлении,Предмет изобретенияРеверсивный счетчик импульсов в двоичном гг-разрядном коде с постоянным числом единиц, содержащий триггерный счетчик импульсов, поразрядные логические схемы, линии задержки, группы схем совпадения, от,гичаюигийся тем, что, с целью упрощения устройства, в нем поразряные выходы счетчика импульсов соединены со входами схем совпадения соответствующих групп, выходы которых через поразрядные собирательные схемы подключены к счетным входам триггеров соответствующих разрядов счетчика импульсов, один из выходов каждого триггера счетчика импульсов подключен к первому входу схемы совпадения этого же разряда, вторые входы поразрядных схем совпадения подключены к шине управляющих сигналов, а выход каждой поразрядной схемы совпадения через линию задержки подключен ко входу собирательной схемы того же разряда.Заказ 38328 Тираж 480 Подписное ЦНИИПИ Комитета по делам изооретений н открытий при Совете Мшгистрав СССР Москва, Ж-З 5, Раушская наб., д, 4(5Типография, пр Сапунова, 2
