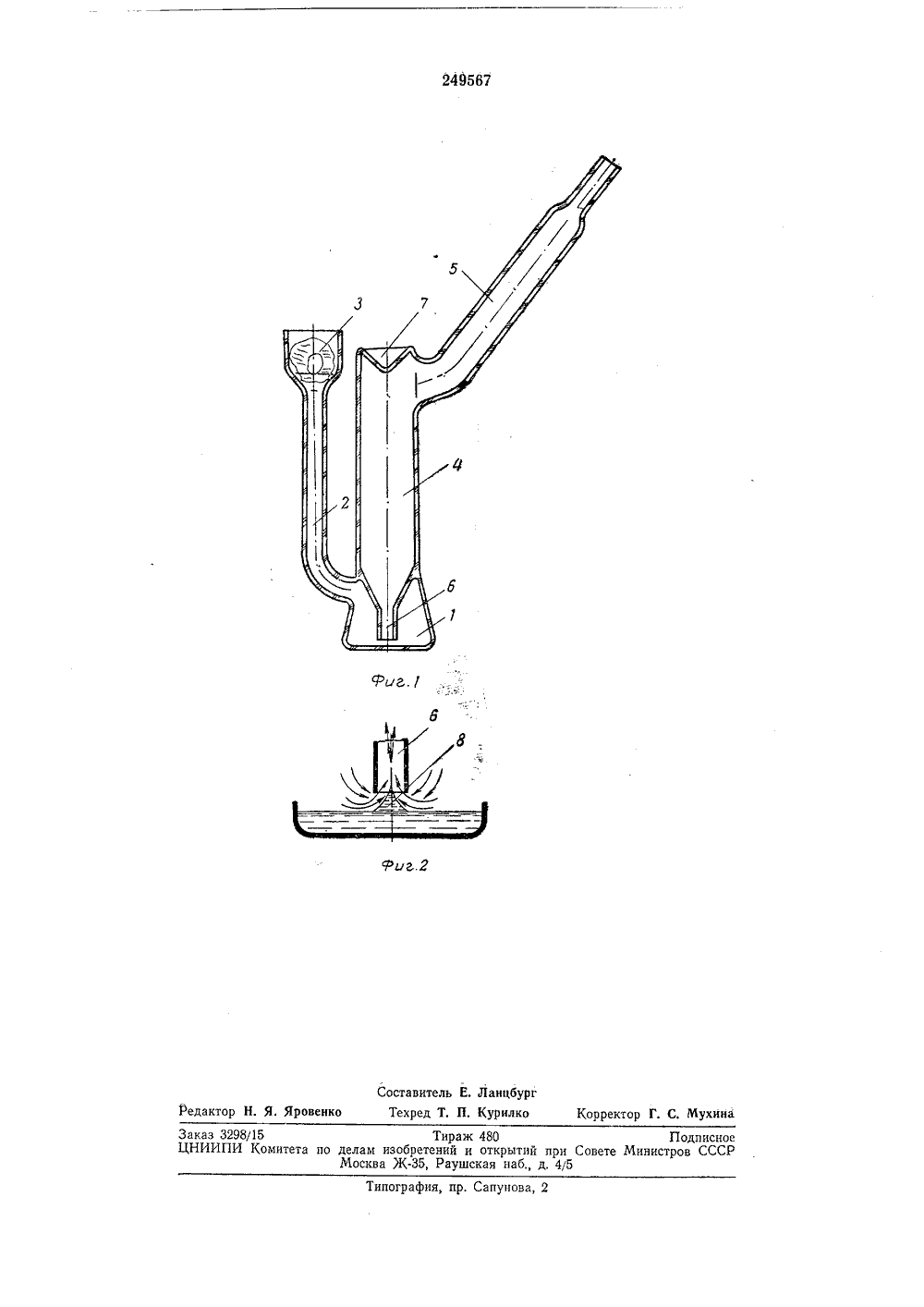

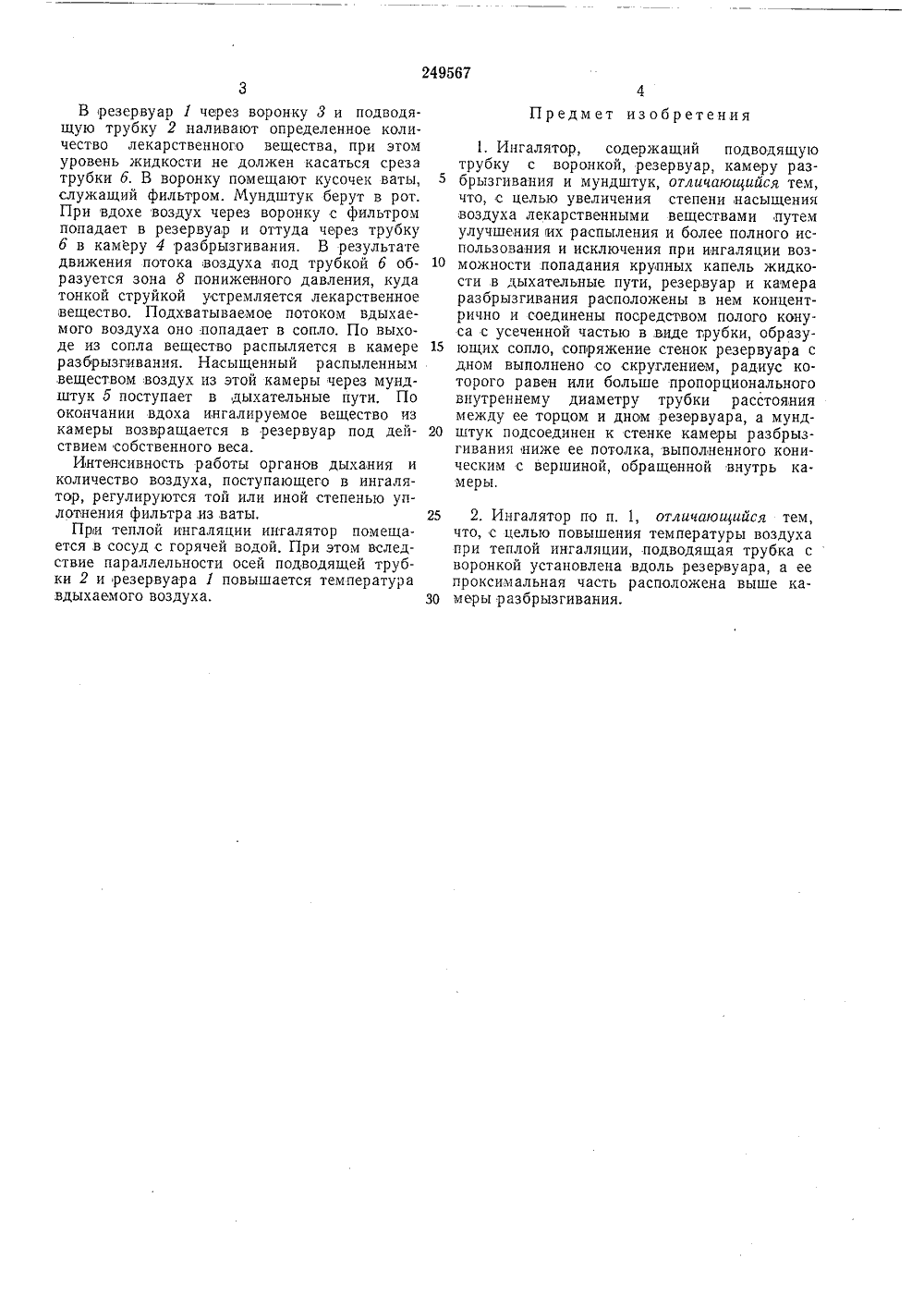

249567 ОПИСАНИЕ ИЗОБРЕТЕНИЯ СОВь Соеетоки 2 Социалиотичеокил РеспубливК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ от авт, свидетельства3,111,1967 ( 1140428/31-16) исимо л. 301(, 12/01 явл ением заявкиприсо МПКА 6 ПриоритетОпубликовано 05.Л 11.1969. Бюллетень25 Дата опубликования описания 18.Х 11,1969 Комитет по дела аойретений и открытиори Совете МинистровСССР УДК 615.47:615,835Лвтор зобретен Н. Н, Петро Заявител НГАЛЯТОР Изобретение относится к медицинским приборам, а именно к устройствам, при помощи которых производят механическое распыление веществ при ингаляции (ингаляторам).Известные ингаляторы, содержащие подводящую трубку с воронкой, резервуар, камеру разбрызгивания и мундштук, имеют малую степень насыщения вдыхаемого воздуха ингалируемыми веществами.Предлагаемый ингалятор отличается от из вестных тем, что резервуар и камера разбрызгивания расположены в нем концентрично и соединены посредством полого конуса с усеченной частью в виде трубки, образующих сопло. Сопряжение стенок резервуара с дном 15 выполнено со скруглением, радиус которого равен или больше пропорционального внутреннему диаметру трубки расстояния между ее торцом и дном резервуара. Мундштук подсоединен к стенке камеры, разбрызгивания ни же ее потолка, выполненного коническим с вершиной, обращенной;внутрь камеры. Такое выполнение ингалятора позволяет увеличить степень насыщения воздуха лекарственными веществами путем улучшения их распыления 2 Б и более полного использования и исключить при ингаляции возможность попадания крупных капель жидкостями в дыхательные пути,Подводящая трубка с 1 воронкой установлена вдоль резервуара, а ее проксимальная ЗО 2часть расположена выше камеры разбрызгивания, что обеспечивает повышение температуры воздуха при теплой ингаляции.1-1 а фиг, 1 изображен предлагаемый ингалятор в продольном разрезе; на фиг. 2 - схема движения воздуха и жидкости во время вдоха.Ингалятор содержит резервуар 1, подводящую трубку 2 с воронкой 3, камеру 4 разбрызгивания и мундштук б.Резервуар и камера разбрызгивания расположены концентрично и соединены посредством полого конуса с усеченной частью в виде трубки б. Конус и трубка образуют сопло ингалятора, Сопряжение стенок резервуара с дном выполнено со скруглением, радиус которого равен или больше расстояния между срезом трубки б и дном резервуара, причем это расстояние тем больше, чем больше внутренний диаметр этой трубки. Потолок 7 камеры 4 разбрызгивания выполнен коническим с вершиной, обращенной внутрь камеры. Мундштук 5 подсоединен к стенке камеры разбрызгивания ниже ее потолка.Подводящая трубка 2 с воронкой 3 распо. ложена так, что ее ось параллельна оси камеры разбрызгивания и резервуара, причем проксимальная часть трубки 2 установлена выше камеры разбрызгивания.Ингалятор работает следующим образом, 249567В резервуар 1 через воронку 3 и подводящую трубку 2 наливают определенное количество лекарственного вещества, при этом уровень жидкости не должен касаться среза трубки б. В воронку помещают кусочек ваты, служащий фильтром. Мундштук берут в рот. При вдохе воздух через воронку с фильтром попадает в резервуар и оттуда через трубку б в камеру 4 разбрызгивания, В результате движения потока воздуха под трубкой б образуется зона 8 пониженного давления, куда тонкой струйкой устремляется лекарственное вещество, Подхватываемое потоком вдыхаемого воздуха оно попадает в сопло. По выходе из сопла вещество распыляется в камере разбрызгивания, Насыщенный распыленным веществом воздух из этой камеры через мундштук 5 поступает в дыхательные пути. По окончании вдоха ингалирувмое вещество из камеры возвращается в резервуар под действием собственного веса.Интенсивность работы органов дыхания и количество воздуха, поступающего в ингалятор, регулируются той или иной степенью уплотнения фильтра из ваты.При теплой ингаляции ингалятор помещается в сосуд с горячей водой. При этом вследствие параллельности осей подводящей трубки 2 и резервуара 1 повышается температура вдыхаемого воздуха,Предмет изобретения1, Ингалятор, содержащий подводящуютрубку с воронкой, резервуар, камеру раз брызгивания и мундштук, отличающийся тем,что, с целью увеличения степени, насыщения воздуха лекарственными веществами путем улучшения ых распыления и более полного использования и исключения при ингаляции воз О можности попадания крупных капель жидкости в дыхательные пути, резервуар и камера разбрызгивания расположены в нем концентрично и соединены посредством полого конуса с усеченной частью в,виде трубки, образу ющих сопло, сопряжение стенок резервуара сдном выполнено со скруглением, радиус которого равен или больше пропорционального внутреннему диаметру трубки расстояния между ее торцом и дном резервуара, а мунд штук подсоединен к стенке камеры разбрызгивания ниже ее потолка, выполненного коническим с вершиной, обращенной внутрь камеры.25 2. Ингалятор по п, 1, отличающийся тем,что, с целью повышения температуры воздуха при теплой ингаляции, подводящая трубка с воронкой установлена вдоль резервуара, а ее проксимальная часть расположена выше казо меры разбрызгивания.Типография, пр. Сапунова, 2 аказ 3298/15 Тираж 480НИИПИ Комитета по делам изобретений и открытий при СоветМосква Ж, Раушская наб., д. 4/5 Подписноеинистров СССР
