Устройство для извлечения эфирных масел из маслосодержащего сырья

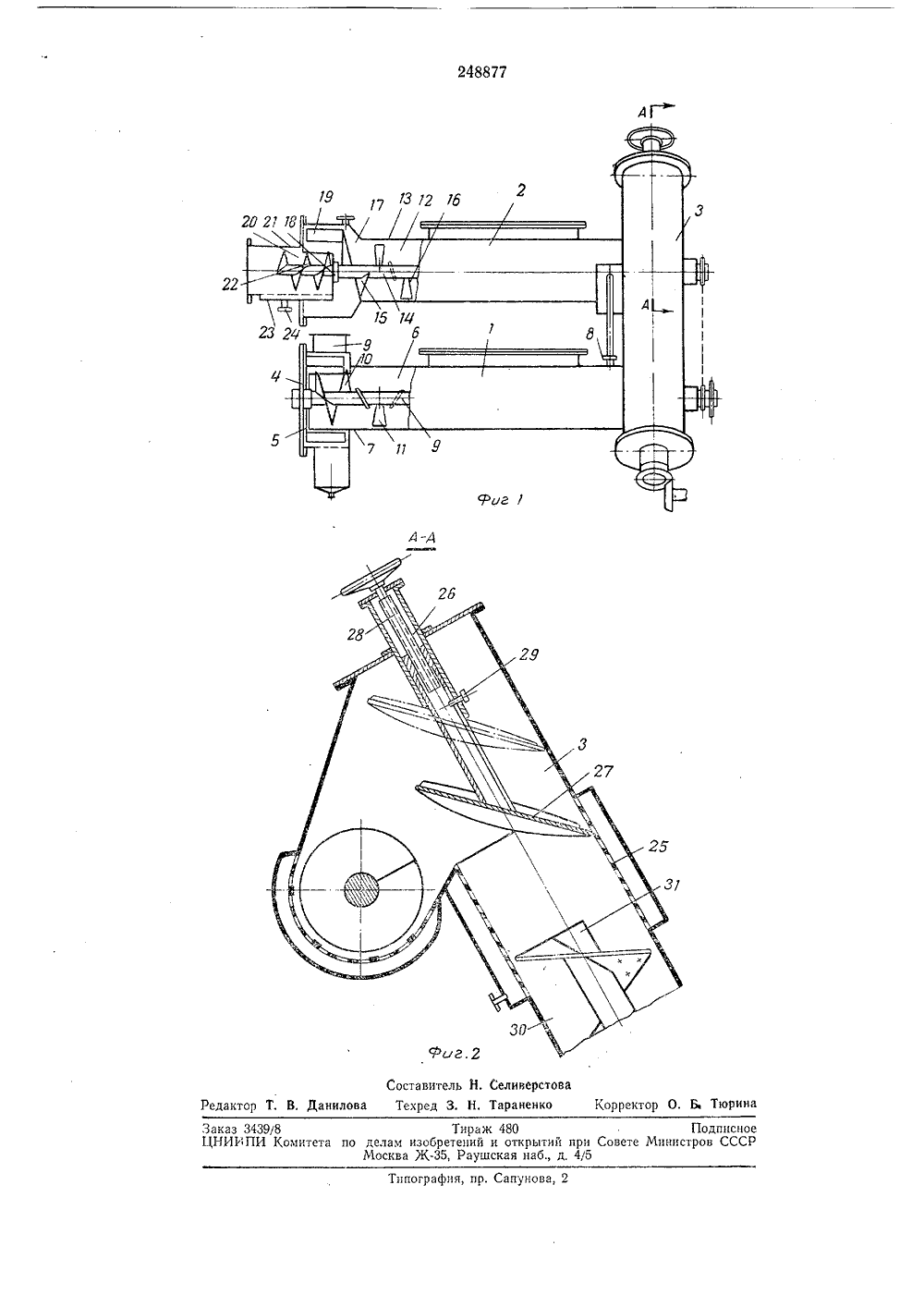

ОПИСАН ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСева боеетеких Социалистических Реслубликсс 1 с . "- "л ависимое от авт. свидетельства21470 Кл, 2 аявлено 13,111.1967 ( 1139103/28-13) присоединением заявкиМПК С 116УД К 665.1.034.05 (088.8) Комитет ло делам изобретений и открыт ори Совета Министра СССРриоритетпубликовано 18 Х 11,1969 ата опубликования опис ллетень24 6.1,19 Авторыизобретени В, М, Болотин, М, Л, Вайсман, В. М. Голубченко, А,Г. И. Пронин, В, Х, Пыжов, Б, А, Толочко и Г, ф. оловное специализированное конструкторское бюро по ственным машинам и оборудованию для эфироерерваенко Заявите сельскохозяиосов СТРОЙСТВО ДЛЯ ИЗВЛЕЧЕНИЯ ЭфИРНЪХ МАСЕЛ И МАСЛОСОДЕРЖАЩЕГО СЬ 1 РЬЯедварительног ый из ротор о в корпус с м и патрубко ртежг не пока ающий узел рубком 8 для имеющим спл узел 4 пр выполненн ключенног отстойник лы( на че перемешив гу 7 с патшнеком 9, патки 11. замачпванпя сырья, б с лопатками, зазагрузочным окном,для отбора мисцелано), и транспортноб, включающий царввода растворителя и ошные витки 10 и локолонна 3 выполнена начасти 2 б перфорироваиа и ом рабочего агента, а в овлен узел 2 б отжима, выдиска 27, смонтированного вленшо движения матерпаего возвратно-поступательвдоль геометрической оси соединен с регулировочным сен стопорным винтом 29. Соединительная клонной, в нижней окружена сборник верхней части устан 5 полненный в виде под углом к напра ла с возможностьо ного перемещения колонны. Диск 27 0 винтом 28 и снабиДанное изобретение относится к области пищевой промышленности, точнее к устройствам для извлечения эфирных масел из масло- содержащего сырья.Предложенное устройство является дальнейшим усовершенствованием известного по авт, св,214707 устройства аналогичного назначения.Цель изобретения - ускорение процесса и улучшение его условий за счет осуществления промежуточного отжима рабочего агента, насыщенного маслом. Для этого соединяющая колонна выполнена наклонной, в нижней части перфорирована и окружена сборником для рабочего агента, а в верхней ее части установлен узел отжима, выполненный в виде диска, смонтированного под углом к направлению движения материала с возможностью его возвратно-поступательного перемещения вдоль геометрической оси колонны; для перемещения диска он посредством гайки соединен с регулировочным винтом, а для предотвращения его от проворачивания вокруг продольной оси применен стопорный винт.На фиг. 1 представлена конструктивная схема устройства; на фиг. 2 - конструктивная схема соединительной наклонной колонны.Устройство состоит из двух горизонтальных колонн 1 и 2, соединенных между собой наклонной колонной 3. Колонна 1 содержит Колонна 2 также содержит транспортно-перемешивавщий узел 12, представлявший собой царгу 13 со шнеком 14, имеющим сплошные витки 18 и лопатки 16; цедилку для отво да мисцеллы, узел 17 промывки со шнеком 18и перегрузочной лопаткой 19, подающей сырье из зоны экстракции в узел 20 отжима, состоящий из царги 21 со шнеком 22, цедилки 23 и патрубка 24 для отвода отжатого раствори.20 тел я.1 олонна 3 также содержит транспортирующий узел 30 с перфорированным шнеком 31.Экстрагируемый материал непрерывно подается в узел 4 предварительного замачивания сырья, где за один оборот ротора Б полностью замачивается и передается в транспортно-перемешивающий узел 6, в котором происходит его экстракция растворителем, Экстрагируемый материал транспортируется шнеком 9 вначале сплошными витками 10 для лучшего распределения сырья, затем лопатками 11 для лучшего перемешивания, Полученная мисцелла отводится в отдельную емкость,Проэкстрагированный материал подается для дальнейшей экстракции перфорированным шнеком 31. Для быстрого удаления мисцеллы из массы в колонне 3 установлен отжимной подвижный диск 27 с регулировочным винтом 28, с помощью которого меняется зазор между диском 27 и шнеком 31, а следовательно, и степень отжима мисцеллы.Отжатый от мисцеллы материал направляется в колонну 2, где экстрагируется растворителем, содержащим меньшее количество эфирного масла. Растворитель подается в массу в узле 17 промывки и отводится затем в колонну 1 или в отдельную емкость. Промытая от эфирного масла масса из узла промывки подается в узел 20 отжима, где масса шнеком 22 отжимается и выгружается из аппарата, Отжатая мисцелла через цедилку 23 и 5 патрубок 24 подается в отдельную емкость. Предмет изобретения1, Устройство для извлечения эфирных ма сел из маслосодержащего сырья по авт. св.214707, отличающееся тем, что с целью ускорения процесса и улучшения его условий за счет осуществления промежуточного отжима рабочего агента, насыщенного маслом, соеди няющая колонна выполнена наклонной, в яижней части перфорирована и окружена сборником для рабочего агента, а в верхней ее части установлен узел отжима, выполненный в виде диска, смонтированного под углом к направле нию движения материала с возможностью еговозвратно-поступательного перемещения вдоль геометрической оси колонны.2. Устройство по п, 1, отличающееся тем,что для перемещения диска он посредством 25 гайки соединен с регулировочным винтом, адля предотвращения его от проворачивания вокруг продольной оси применен стопорный винт.1 пография, пр. Сапунов Заказ 3439/8ЦНИИПИ Комитета Тираж 480 Подписное делам изобретений и открытий при Совете Министров СССР 1 осква Ж, Раушская наб., д, 4/5
