B29F 3/08 — B29F 3/08

Номер патента: 446432

Опубликовано: 15.10.1974

Авторы: Лукач, Малиновский, Фещенко, Чернобыльский

МПК: B29F 3/08

Метки: охлаждения, экструдируемых

...осуществить интенсификацию процесса с небольшой затратой энергии, которая в этом случае расходуется только на возмущение пограничного слоя и закрутку потока, а нс па бесполезное перемешпванпс его ядра.Круговые колебания корпуса не влияю на движение экструдпруемого изделия, так как амортизпруются упругой уплотнитсльной перегородкой,Изобретение относится к области производства изделий из полимерных материалов экструзией, в частности к охлаждению погонажных изделий, например труб, прутков, кабелей и т. п,Известный способ охлаждения экструдируемых изделий жидким хладагентом, непрерывно подаваемым в охватывающую изделие замкнутую камеру, которой сообщают колебания, не обеспечивает достаточно эффективного охлаждения.С целью...

Номер патента: 452952

Опубликовано: 05.12.1974

Автор: Бейер

МПК: B29F 3/08

Метки: калибрования, полимерных, полых, профилей, экструдируемых

...всей длине калибруемого профиля 2. В качестве охлаждающей жидкости применяют, например, воду, к которой добавляют смачиватель и/Ьлипредусмотрен сток 7 для отвода охлаждающейжидкости, К стоку 7 с одной стороны и краспылительным форсункам 5 с другой стороныприсоединено приспособление для циркуляцииохлаждающей жидкости, включающее циркуля-ционный насос 8 и теплообменник 9,. Калибрующие шайбы 3 представляют собойплоские шайбы, например, из листовой стали,имеющие пропускные отверстия 4, соответст-вующие размерам калибруемых профилей, причем целесообразно уменьшение размеров от-верстий в направлении экструзии.На фиг.1 - 3 показано устройство для по-лых профилей, внутренние полости которыхнаходятся под атмосферным давлением. Приэтом...

Номер патента: 460190

Опубликовано: 15.02.1975

Авторы: Ножненко, Скрыпник, Цырень

МПК: B29F 3/08

Метки: переработки, полимерных, червячный, экструдер

...от материального цилиндра, то есть отпадает необходимость нагревателя в бункере,На чертеже изображен предлагаемый червячный экструдер.Он содержит материальный цилиндр 1 с электронагревателями 2, закрытыми снаружи теплоизоляционным кожухом 3, бункер 4, снабженный, вентилятором 5 и системой контроля и регулирования температуры воздуха, состоящей из датчика б концроля температуры и задвижки 7, а также воздуховоды 8 и 9. ВСЕСО 1 оц .-фИАТЕ 1-." Работа предлагаемого червячного экструдера осуществляется следующим образом,Из верхней части бункера 4 по воздуховоду 9 воздух вентилятором 5 подают в прост ранство между теплоизоляционным кожухом3 и материальным цилиндром 1, где он,нагревается до заданной температуры от электронагревателя 2....

Номер патента: 468800

Опубликовано: 30.04.1975

Авторы: Значковский, Семенец

МПК: B29F 3/08

Метки: гранулированных, подогрева, процессе, термопластов, экструзии

...от величины механической мощности, расходуемой приводом для вращения рабочего органа 5.Электрическая мощность Р поступает в устройство нагрева и сушки 2, которое преобразует электрическую мощность в тепловую, равномерно нагревает обновляющийся объем находящегося в нем материала и отводит избыточную влагу. Величину коэффициента пропорциональности К выбирают таким образом, что во всем диапазоне рабочих мощностей экструдера не происходит перегрева материала, После этого устройство для реализации способа автоматически регулирует тепловую мощность как при смене производительности э струдера, так и при других возмущениях н процесс.При работе экструдера с заданной поддерживаемой приводом скоростью такие возмущения, как уменьшение...

Номер патента: 518357

Опубликовано: 25.06.1976

Автор: Зигфрид

МПК: B29F 3/08

Метки: машин, нагрева, охлаждения, переработки, полимерных, цилиндров

...а чается наличие в каналах вредных остатков хладагента, которые в результате испарения могут вызвать различную температуру в секииях цилиндра. Благодаря расположению охлаждающих каналов непосредственно над на ревателем требуется значительно . меньшая мощность нагрева.по сравнению с мощностью охлаждения, чем достигается более благоприитяая возможность регулировки устройстве. Одновременно достигает- р ся улучшение энергетического коэффициента полезного действия устройства, что сказывается на снижении нотребяости в энергии для обогрева и, следовательно, на затраты иа энергию 49На чертеже изображено предложенное устройство.На цилиндре пластикации 1 машины для переработки пластмасс попарно расположе ны полукольца 2 с нагревателями 3, Рас-,ц...

Номер патента: 532530

Опубликовано: 25.10.1976

Авторы: Кармаза, Кизнис

МПК: B29F 3/08

Метки: калибрования, калибрующая, насадка, термопластов, труб, экструдеру

...смазываюшейжидкости. Охлаждающая рубашка выполне 532530на в виде двух камер 5 и 6, соединенных между собой коническим кольцевымканалом 7, образованным жестко соединенной с корпусом охлаждающей рубашкиконусной втулкой 8 и наружной поверхностью удлиненной втулки 3, выполненнойс винтовыми канавками 9, расположенными перед коническим кольцевым каналом 7,Корпус охлаждающей рубашки имеет штуцер 10 для подачи охлаждающей жидкости и соединен с экструдером 11,Калибрующая насадка работает следующим образом.Перед запуском установки в корпус охлаждающей рубашки через штуцер 10 подают жидкость, которая омывает ребра укороченной втулки 2, выполненные по винтовой линии, проходит через винтовые канавки 9 и поступает в камеру 5. Выходящая из нее...

Номер патента: 551185

Опубликовано: 25.03.1977

Автор: Херберт

МПК: B29F 3/08

Метки: органа, перемещения, рабочего

...8, подвижиые звенья 9 которых, параллельные неподвижным, закрепленным на станине, соединены с держателем 7 рабочего органа.Установочная гайка 6 имеет рычаг 10 дляее поворота и стопорения относительно оси20шпинделя и выполнена с кольцевым пазом11 нв боковой поверхности и двумя вырезами 12, размещенными в стенках кольцевого паза 11 диаметрально противоположно.На шпинделе смонтировайа фиксирующая гай-ка 13, а опора 4 шпинделя имеет напрввлякицую 14.Работает устройство следующим образом.При монтаже экструзионного агрегата необходима точная установка рабочего органакалибратора относительно оси акструдера(на чертеже не показан). Точная установкадержателя 7 рабочего органа и регулирование его положения осуществляются вращением...

Номер патента: 552211

Опубликовано: 30.03.1977

Авторы: Кармаза, Кизнис

МПК: B29F 3/08

Метки: калибрования, калибрующая, насадка, термопластов, труб, экструдеру

...полувтулкой 3 сопло, внутренняя полость 8 которого соединена с внутренней полостью 9 охлаждающей рубашки 1, посредством винтовых канавок 10, выполненных на наружной поверхности упомянутой полувтулки 3. На внутренней поверхности удлиненной полувтулки 3 выполнены вытянутые вдоль оси полувтулки 3 восемь непересекающихся винтовых канавок 11 с одинаковым шагом 5, сообщающихся с кольцевой конусной щелью 5. Охлаждающая рубашка 1 имеет штуцер 12 для подачи охлаждающей жидкости в полость 9, Удлиненная полувтулка 3 погружена в охлаждающую ванну 13. В полость 4 охлаждающая смазывающая жидкость подается через штуцер 14, соединенный с источником смазывающей жидкости. Калибрующая насадка крепится к экструдеру 15, 5522113Работает калибрующая насадка...

Номер патента: 602377

Опубликовано: 15.04.1978

Авторы: Барашев, Говша

МПК: B29F 3/08

Метки: цилиндр, червячной

...расположенными диаметрально противо,юложно на соседних перегородках, а кольцевыеперегородки установлены на одной из сопрягамых деталей цилиндра-корпусе илигильзе,На фиг. 1, изображен продольный разре;цилиндра с кольцевыми перегородками нагильзе; на фиг. 2 - разрез А-А фиг 1;на фиг. 3 - продольный разрез цилиндра скольцевыми перегооодками на стенке корпуса; на фиг, 4 - разрез Б-Б фиг. 3.Билиндр червячной машины содержиткорпус 1, внутри которого помещена сменная гильза 2, а в стенках его имеютсяштуцеры.3 для циркуляции. хладоагента между корпусом 1 и гильзой 2. Одна из сопрягаемых деталей - сменная гильза иликорпус выполнена с кольцевыми перегородками 4, имеюшими срезы 5, соединяющиеполости 6 между перегородками 4. Срезы5 расположены на...

Номер патента: 633742

Опубликовано: 25.11.1978

Авторы: Белый, Введенский, Иволгин, Плескачевский

МПК: B29F 3/08

Метки: переработки, полимерных, экструдер

...трансформатора я переменный электрический енной частоты большой си- ЗО Через к кой цепи ш мотки низк 8 подводит ток промьпалИзвестныполимерныхпус, внутрипрофильнуюва.В предлагаемом эобогрева представлявательно включенныецепь шнек и корпус,осуществляется коакэкструдера с меньшими. лы и низкого напряжения, регулируемого на первичной обмотке реостатом 9.При включении в электросеть через реостат 9 трансформатора 8 во вторичной обмотке последнего возникает электрический ток большой силы и низкого напряжения. Через подвижный и неподвижный контакты б и 7 ток подается в замкнутую электрическую цепь шнек-корпус. В результате проявления эффекта близости нагревается поверхность гребней шнека 2 и в меньшей степени. - внутренняя поверхность корпуса...

Номер патента: 654438

Опубликовано: 30.03.1979

Авторы: Баско, Колесниченко, Оситинский

МПК: B29F 3/08

Метки: нагревательно-охлаждающая, экструдера

...камеру 6, а внутренний слой 8 перфорирован отверстиями 10 для подачи хладагента из распределительной камеры 6 на цилиндр 1. Поверхность цилиндра 1 имеет продольные пазы 11, которые используются для выхода отработанного хладагента воздуха, Наличие пазов 11 позволяет также увеличить охлаждаемую поверхность цилиндра, что способствует интенсификации процесса охлаждения, Внутренний слой 8 полукожухов 3 и 4 выполнен в виде отражателя лучистого теплового потока и изготовлен, например, из хромированной и полированной латуни, в качестве материала для внешнего слоя 7 может быть использован алюминий или нержавеющая сталь.Отверстия 10 внутреннего слоя 8 полу кожуха выполнены радиально в промежутках между нагревателями 2 (фиг. 1) с тем,...

Номер патента: 724353

Опубликовано: 30.03.1980

Авторы: Барашев, Богданов, Говша, Неплюев, Пономарев

МПК: B29F 3/08

Метки: цилиндр, червячной

...содержиткорпус 1, внутри которого. помещена/сменная гильза 2, а в стенках еговстроены штуцеры 3 для циркуляциихладагента между корпусом н гильзой.Одна нз сопрягаемых деталей, например724353 А7 б сменная гильза, выполнена с кольцевы,. ми перегородками 4, имеющими срезы 5,соединяющие части полости 6 между пе-, регородками 4. Срезы 5 расположены накаждой соседней перегородке диаметрально противоположно относительнодруг другаПоверхность охлаждения гильзы 2 между перегородками 4 в полости 6 выполнена в виде эксцентричных к оси цилиндра и друг к другу по крайней мередвух участков 7 и 8. Их поверхность выполнена граненой. С целью повышения смесительного эффекта грани 9 и 10на участках 7 и 8 смещены относительно друг друга. В зависимости от...

Номер патента: 740516

Опубликовано: 15.06.1980

Авторы: Каминскас, Кармаза, Кизнис, Кильман

МПК: B29F 3/08

Метки: калибрующая, насадка, термопластов, труб, экструдеру

...экструзии проходным сечением, при этом на внутренней поверхности оребренной15 втулки выполнена насечка с закругленными вершинами выступов, глубина и ши, рина которой на выходном участке выполнены увеличивающимися в направлении экструзии. Кроме того, диаметр проходло ного сечения оребренной втулки на выходе выполнен больцпцм диаметра проходного сечения на входе на 0,2-2 мм, а насечка на внутренней поверхности оребренной втулки выполнена глубиной 0,05- О,З мм.На фиг. 1 показан общий вид калибрующей насадки; на фиг, 2 - увеличенное изображение насечки; не фиг. 3 - поперечный разрез А-А на фт. 1; на фиг. 4 -зо поперечный разрез Б-Б на фиг. 1.Калибрующая насадке содержит охлаждающую рубашку 1, в которой запрессована втулка 2 с ребрами 3,...

Номер патента: 747734

Опубликовано: 15.07.1980

Автор: Андрюшкявичус

МПК: B29F 3/08

Метки: калибрующая, насадка, термопластов, труб, экструдеру

...трубы; на фиг. 3 - вид А на фиг. 1; ца фиг. 4 вид Б на фиг. 3.Калибруюшая насадка включает калибрующую втулку, выполненну 5 о в виле цолувтулок 1 и 2 и охлаждаемую рубашку 3. На расположенном в ванне 4 с охлажлаошей жидкостью конце калибруоп(ей втулки закреплен затвор 5, выполненный в виде заслонки 6, соединенной с размещенными в трубках 7 пружинами 8, усилие которых регулируется положением упорного элемента 9. Трубки 7 закреплены на осцовании 10. На заслонке б закреплены стопор 11 и резиновая прокладка 12. Калцбруюшая насалка смонтирована ца экструдерс 13.Работа калцбрующей цасадкц осуцествляется следующим образом. Запускают зкструлер 3, экструдируемац труба 14 калибруется В цолувтулках 1 и 2 калцбрующей насадки и далее...

Номер патента: 763133

Опубликовано: 15.09.1980

Авторы: Баско, Колесниченко, Семенец

МПК: B29F 3/08

Метки: позонным, регулированием, температуры, червяк, экструдера

...или частичного (как показано на Фиг. 2) совпадения отверстий в трубке 2 и насадках 3, 4 и 5.Для Фиксации положения насадок 3, 4 и 5 относительно трубки 2 каждая насадка 3, 4 и 5 имеет, по меньшей мере, один стопорный винт 8.Подвод теплоносителя к трубке 2 и отвод его из полости червяка 1 осу.ществляется с помощью коллектора 9, причем конец трубки 2, противоположный коллектору 9, заглушен. При вращении червяка 1 коллектор 9 и трубка 2 остаются неподвижными, а соосное червяку 1 положение трубки 2 обеспечивается эа счет опорного кольца 10. Сальниковая прокладка 11 предназначена для предотвращения утечек отработанного теплоносителя из полости червяка 1 в окружающую среду.Червяк работает следующим образом.Теплоноситель, например вода, воздух...

Номер патента: 772883

Опубликовано: 23.10.1980

Автор: Ефимчев

МПК: B29F 3/08

Метки: переработки, полимерных, пресс, червячный

...установлен транспортирующий механизм, выполненный в виде шнеков 9 и 10, на концах которых со стороны профилирующей головки 3 закреплены шестерни 11 и 12 привода, сцепленные между собой. Третья шестерня 13 сцепляется с шестерней 12 верхнего шнека 10 и закреплена на валу 14, который соединен с редуктором привода 15.На загрузочной воронке 2 цилиндра 1 установлен вертикальный патрубок 16 с загрузочным бункером 17. К боковому окну патрубка 16 торцами прикреплены части 7, 8 камеры. В патрубке 16 закреплена с наклоном дополнительная заслонка 18 и вертикальная регулируемая заслонка 19, которой регулируется подача гранул из загрузочного бункера 17 в часть 8 камеры сушки под шнек 10. Для наблюдения за подачей гранул вертикальный патрубок 16...

Номер патента: 835804

Опубликовано: 07.06.1981

Авторы: Борисов, Швабауэр

МПК: B29F 3/08

Метки: калибрования, термопластов, труб, экструдируе-мых

...ее и соединенной с каналом для хладагента через торцевую щель, образованную передним торцом рубашки и обратной стороной переднего флан ца калибрующей втулки.На чертеже представлена принципная схема предлагаемого устройства чае наружного калибрования.Устройство содержит калибрующую втул ку 1 и рубашку 2, образующие между собой канал 3 для хладагента, Соосно рубашке 2 снаружи ее установлена кольцевая камера 4, полость которой соединена с каналом 3 для хладагента через торцевую щель, образованную передним торцом 5 рубашки 2 и обратной стороной 6 переднего фланца калибрующей втулки 1.Канал 3 и полость камеры 4 соответственно через штуцеры 7 и 8 могут быть соеди иены с системой подвода и отвода хладагента.Работа уст ся в следующем.Через...

Номер патента: 931476

Опубликовано: 30.05.1982

Авторы: Славнов, Шахов

МПК: B29F 3/08

Метки: полимерных, процесса, экструзии

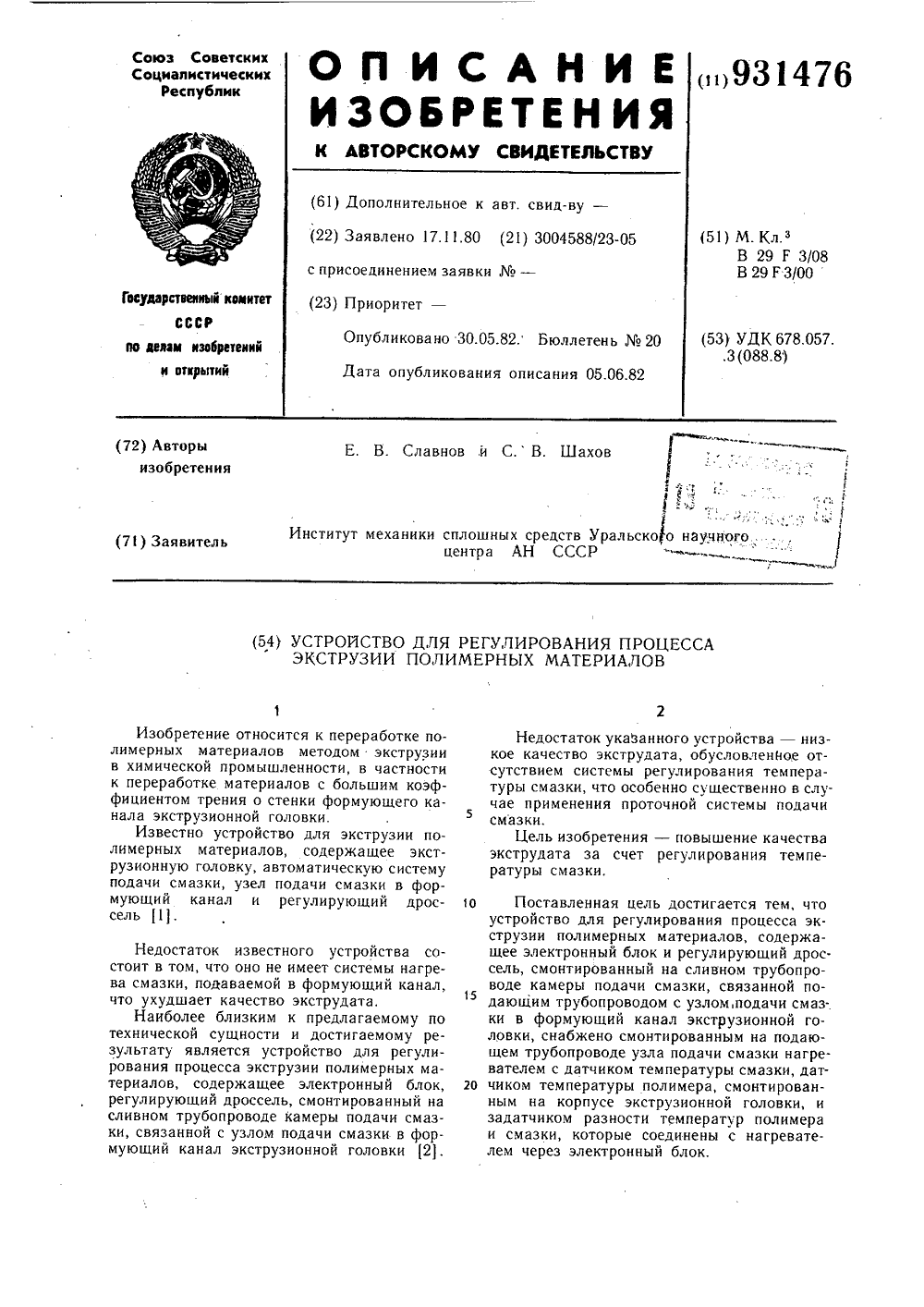

...Формула изобретения ВНИИПИ Тираж 673 Филиал УжгородЗаказ 3555/1 ПодписноеППП Патент,л. Проектная,На чертеже изображено устройство, общий вид.Устройство для регулирования процесса экструзии полимерных материалов содержит экструзионную головку 1 с формующим каналом 2. Экструзионная головка 1 снабжена связанной с узлом подачи смазки (на чертеже не показан) камерой 3 подачи смазки, которая имеет подающий 4 и сливной 5 трубопроводы. На выходе из камеры 3 на сливном трубопроводе 5 смонтирован регулирующий дроссель 6. Для подачи смазки в формующий канал 2 экструзионная головка 1 снабжена пористым элементом 7 или имеет кольцевую щель (на чертеже не показана). На подающем трубопроводе 4 установлен на. греватель 8 с датчиком 9 температуры смазки....

Номер патента: 939274

Опубликовано: 30.06.1982

Авторы: Бондаренко, Жук, Кочеров, Кухарев, Чернышев, Язловицкий

МПК: B29F 3/08

Метки: переработки, полимерных, экструдер

...агента, и размещенный в корпусе червяк с винто. вой нарезкой, направление винтовой нарезки и шаг витков спирального паза выбраны равными направлению винтовой нарезки и шагу витков червяка.На чертеже изображен экструдер, общий вид, разрез.Экструдер содержит корпус 1 с нагреваг тельными элементами 2 и спиральным пазом 3 на наружной поверхности, В спиральном лазе 3 размещен змеевик 4, выполненный в виде трубки для подвода и отвода охлаждающего агента, В корпусе 1 установлен червяк 5 с винтовой нарезкой. Направление винтовой нарезки и шаг витков спирального паза 3 выбраны равными направлению винтовой нарезки и шагу витков червяка 5,Экструдер работает следующим образом.Вращающийся червяк 5 с винтовой нарезкой перемещает...

Номер патента: 1028522

Опубликовано: 15.07.1983

Автор: Хомяков

МПК: B29F 3/08

Метки: охлаждения, перерабатываемого, полимерного, температуры, экструдере

...43, установленного в гнездо цилиндра 1 экструдера и снабженного слоем теплоизолятора 44. Наконечник 43 выполнен из материала с высокой теплопроводностью, например из меди, а наружная часть для обеспечения износоустойчивости имеет хромовое покрытие. Для установки датчика предназначены нажимная шайба 45, гайка 46 и уплотнительные кольца 47 и 48.Для исключения нагрева наконечника 43 от пристенного скольжения материала по колпачку в цилиндре 1 экструдера выполнен серповидный паз 49 по ширине, равной диаметру отверстия (фиг. 7), так, чтобы вра 1028522шенис ш)скя экструдера имело направление От отверстия в сторону продолжения паза.Поскольку устройство системы нагреваохляждсние экструдера отличается от систсм дГ)угих машин л и и ь ислом...

Номер патента: 1041312

Опубликовано: 15.09.1983

Автор: Хомяков

МПК: B29F 3/08

Метки: машин, органов, охлаждения, переработки, полимеров, рабочих

...клапанов путем перекрьтия прохода иэ нагнетательного трубопровода 54 при одновременном перепуске циркупе 3 104131 э4через радиальные отверстия 12, выполненные в спицах 8 дозирующей втулки 6.Подача теплоносителя из трубки 11 впродольную полость 2 производится через косые прорези 13. для выпуска паров хпадагента из продольной полостивтулка имеет каналы 14, а для распределения хладагента по внутренней поверхности продольной полости 2 и уда- ,ления его излишков имеется свитая10из проволоки спираль 1 5. Внутренняяпродольная полость 2 ротора обработанатак, что следы от резца образуют микронарезку глубиной 0,2-0,3 мм с угломрофйл 30.5В корпусе 4 герметично смонтированы:конденсационный барабан 16, имеющийна своей внутренней...

Номер патента: 1060491

Опубликовано: 15.12.1983

Авторы: Волошин, Кочеров, Лукач, Рог

МПК: B29F 3/08

Метки: переработки, полимерных, экструдер

...Установка кольца в конденсационной трубке расширяет диапазон и повышает точностьрегулирования температуры, так какв случае отсутствия кольца теплоноситель попадает в баллон, вытесняяв конденсационную трубку газ, который уменьшает поверхность конденсации. Кольцо также сокращает времяпребывания теплоносителя в конденсационной трубке и, следовательно,улучшает его циркуляцию.На фиг. 1 изображен экструдер,продольный разрез; на фиг, 2узел 1 на фиг. 1.Экструдер содержит корпус 1 с загрузочным отверстием , полый рабочий орган, выполненный в видепоследовательно соединенных червяка3 и диска 4.Рабочий орган с корпусом 1 образует рабочий зазор, в котором перерабатывается полимерный материал.В полости червяка 3 установленпоршень 5 так, что со...

Номер патента: 1121148

Опубликовано: 30.10.1984

Авторы: Белов, Дмитриев, Коновалов, Сорока, Танин, Толкушин, Фролов

МПК: B29F 3/08

Метки: резиновых, червяк, червячной

...части червяка с образованием с его внутренней и торцовойповерхностями каналов для хладагентаи выполненный с размещенным по егопродольной оси центральным. каналомдля хлэдагента, н трубопровод подачихладагента, по наружной поверхностинасадка выполнена винтовая нарезкас направлением, совпадающим с направлением винтовой нарезки червяка, атрубопровод подачи хладагента сообщенс центральным каналом насадка.Благодаря перемещению хладагентапо винтовым каналам в консольной частичервяка, турбулизацин потока обеспечивается повышение интенсивности теплообмена между хладагентом и червяком,На фиг, 1 изображен червяк, разрез;,на фиг. 2 - насадок из легкого металла; на фиг.3 - вид А на фиг.2.В консольной части червяка 1,имеющего винтовую нарезку на...
