Устройство для дистанционной сигнализации о состоянии технологических параметров

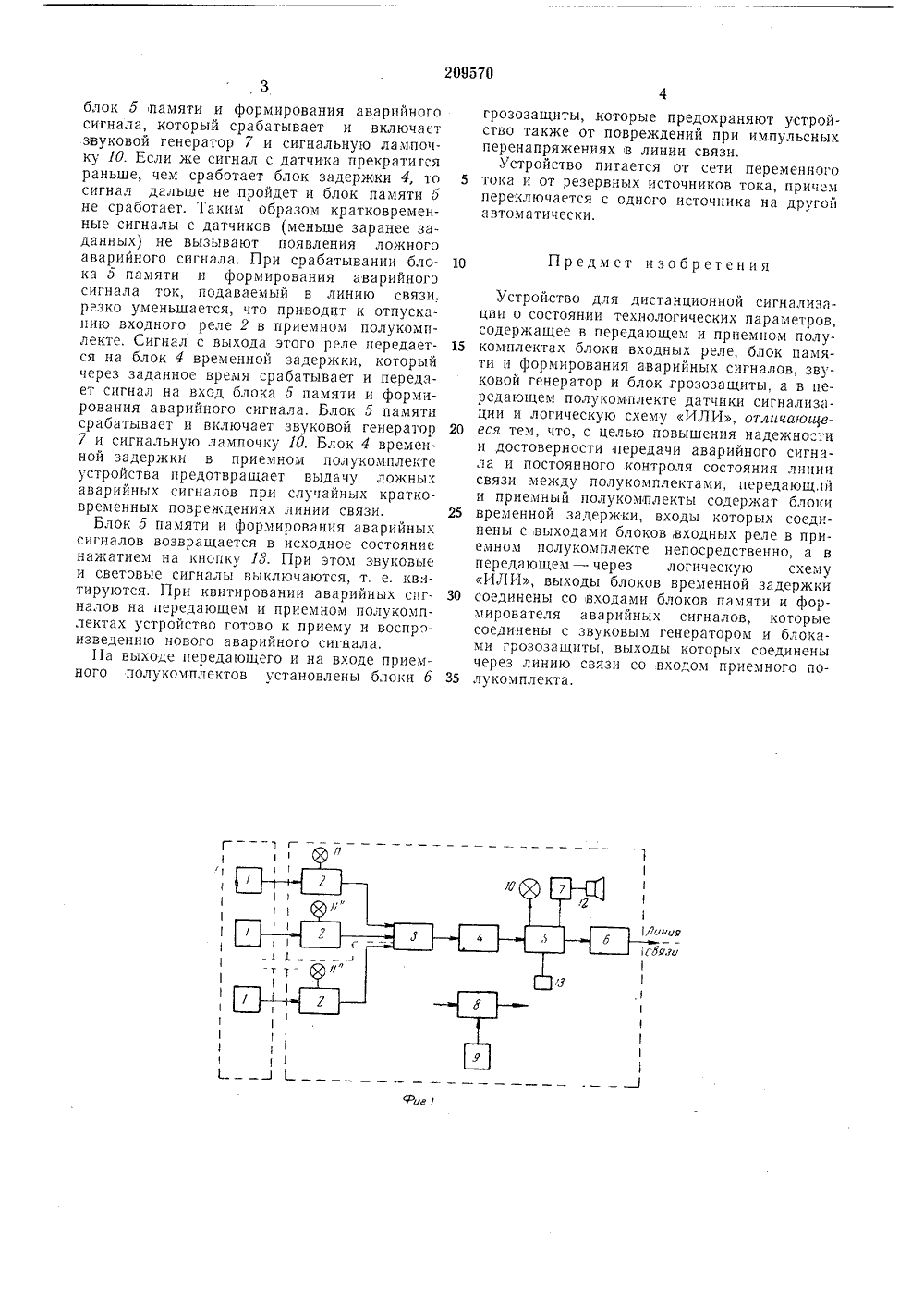

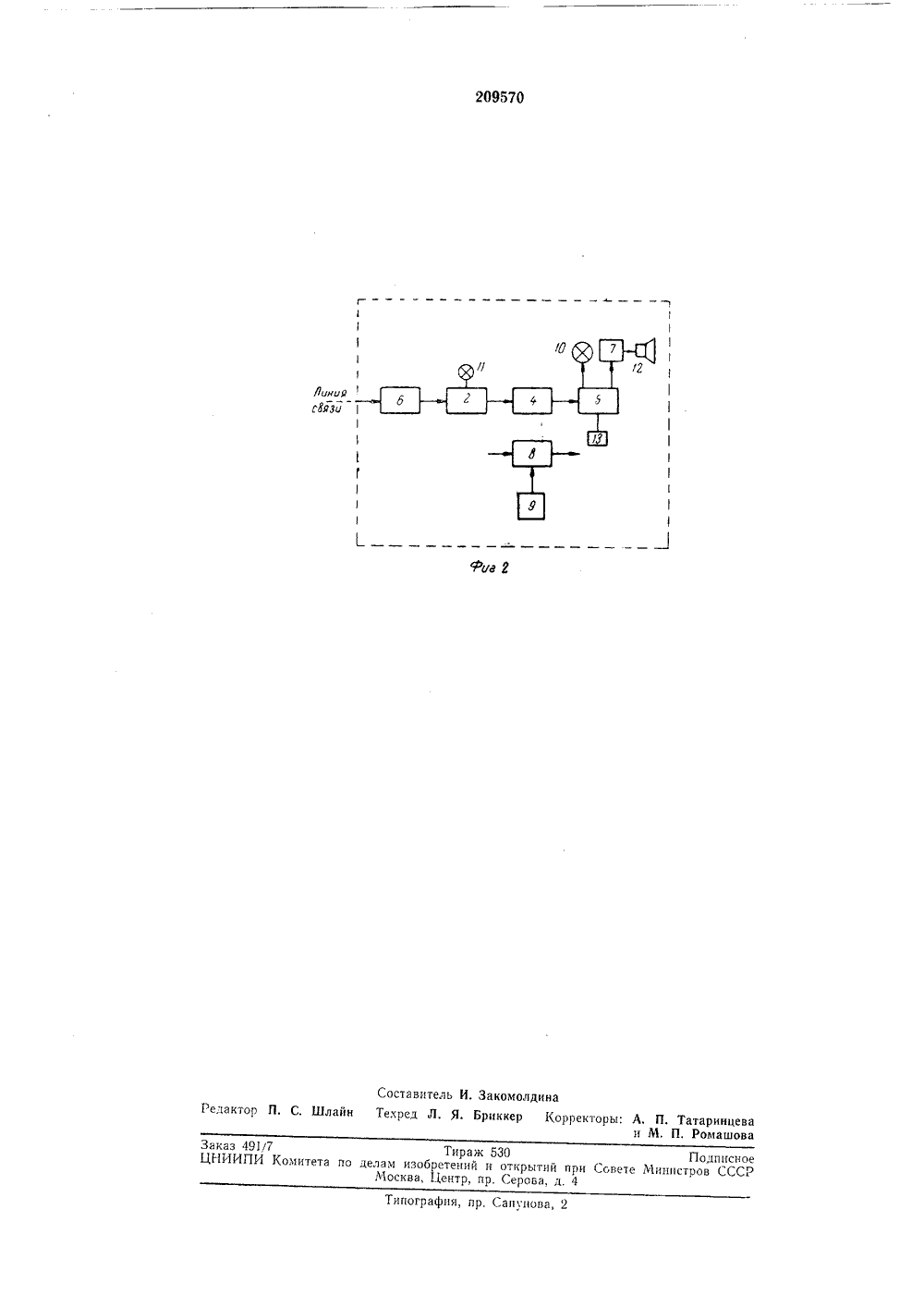

209570 е-м ат. ацц ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюа Советских Социалистических РеспубликКомитет по делам аобретеиий и сткрцти при Совете Министров СССРЗаявитель ТАНЦИОННОЙ СИГНАЛИЗАЦИОЛОГИЧЕСКИХ ПАРАМЕТРОВ ТРОЙСТВО ДЛ О СОСТОЯНИ Известное устройство для дистанционной сигнализации состояния технологических параметров содержит в передающем и приемном полукомплектах блоки входных реле, блок, памяти и формирования аварийных сигналов, звуковой генератор и блок грозозащиты, а в передающем полукомплекте датчики сигнализации и логическую схему ИЛИ.Описываемое устройство для дистанционной передачи отличается от известного тем, что передающий и приемный полукомплекты содержат блоки временной задержки, входы которых соединены с выходами блоков входных реле в приемном полукомплекте непосредственно, а в передающем - через логическую схему ИЛИ. Выходы блоков временной задержки соединены со входами блоков памяти и формирователя аварийных сигналов, которые соединены с звуковым генера тором и блоками грозозащиты, выход которого подключен через линию связи ко входам приемного полукомплекта.Предложенное устройство позволяет повысить надежность и достоверность передачи аварийного сигнала и постоянно контролировать состояние линии связи между полукомплектами.На фиг, 1 изображены блок-схемы передающего полукомплекта устройства; на фиг 2 - блок-схема приемного полукомплекта. Устройство дистанционной сигнализациисостояния технологических параметров в передающем и приемном полукомплектах содержит датчики 1, входные реле 2, логиче скую схему 3 ИЛИ, блоки 4 временной задержки, блоки б памяти и формирования аварийных сигналов, блоки б грозозащиты, звуковые генераторы 7, источники 8 питания от сети переменного тока, источники 9 ре- О зервного питания, сигнальные лампочки 10 и11, громкоговорители 12 и кнопки 13 квитирования аварийных сигналов.Устройство работает следующим образом.В исходном состоянии с выхода передаю щего полукомплекта (фиг. 1) на вход приемного полукомплекта (фиг. 2) через линию связи подается постоянный ток, достаточный для срабатывания входного реле 2 приемного полукомплекта. При появлении неисправнос- О ти на контролируемом пункте, т. е, при выходе какого-либо параметра за пределы уставок, срабатывает датчик 1, Сигнал с датчика 1 поступает в передающий полукомплект устройства на соответствующее входное реле 5 2, которое срабатывает и передает сигнал налогическую схему ИЛИ, с выхода которой этот сигнал поступает на вход блоковременной задержки 4. Если аварийный сигнал с датчика по длительности превышает время О срабатывания блока 4, то он проходит наблок 5 памяти и формирования аварийного сигнала, который срабатывает и включает звуковой генератор 7 и сигнальную лампочку 10. Если же сигнал с датчика прекратится раньше, чем сработает блок задержки 4, то сигнал дальше не пройдет и блок памяти 5 не сработает. Таким образом кратковременные сигналы с датчиков (меньше заранее заданных) не вызывают появления ложного аварийного сигнала, При срабатывании блока 5 памяти и формирования аварийного сигнала ток, подаваемый в линию связи, резко уменьшается, что приводит к отпусканию входного реле 2 в приемном полукомплекте. Сигнал с выхода этого реле передается на блок 4 временной задержки, который через заданное время срабатывает и передает сигнал на вход блока 5 памяти и формирования аварийного сигнала. Блок 5 памяти срабатывает и включает звуковой генератор 7 и сигнальную лампочку 10. Блок 4 временной задержки в приемном полукомплекте устройства предотвращает выдачу ложных аварийных сигналов при случайных кратковременных повреждениях линии связи.Блок 5 памяти и формирования аварийных сигналов возвращается в исходное состояние нажатием на кнопку 13. При этом звуковые и световые сигналы выключаются, т. е. квитируются. При квитировании аварийных сигналов на передающем и приемном полукомплектах устройство готово к приему и воспроизведению нового аварийного сигнала,На выходе передающего и на входе приемного полукомплектов установлены блоки б грозозащиты, которые предохраняют устройство также от повреждений при импульсных перенапряжениях в линии связи,Устройство питается от сети переменного 5 тока и от резервных источников тока, причемпереключается с одного источника на другой автоматически.10 Предмет изобретенияУстройство для дистанционной сигнализации о состоянии технологических параметров, содержащее в передающем и приемном полу комплектах блоки входных реле, блок памяти и формирования аварийных сигналов, звуковой генератор и блок грозозащиты, а в передающем полукомплекте датчики сигнализации и логическую схему ИЛИ, отличаоще еся тем, что, с целью повышения надежностии достоверности передачи аварийного сигнала и постоянного контроля состояния линии связи между полукомплектами, передающай и приемный полукомплекты содержат блоки 25 временной задержки, входы которых соединены с выходами блоков, входных реле в приемном полукомплекте непосредственно, а в передающем - через логическую схему ИЛИ, выходы блоков временной задержки 30 соединены со входами блоков памяти и формирователя аварийных сигналов, которые соединены с звуковым генератором и блоками грозозащиты, выходы которых соединены через линию связи со входом приемного по лукомплекта,Сост а в и тель И. 3 а ко молд и нлайн Текред Л. Я. бриннер К Редактор П. Тираж 530 Подписноеелам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4 Типография, пр. Сапунова Оино 9 сйзй аказ 491/7ЦНИИПИ Комитета екторы: А, П. Татаринцева и М, П. Ромашова
