Цифровой преобразователь неоднозначных графических функций

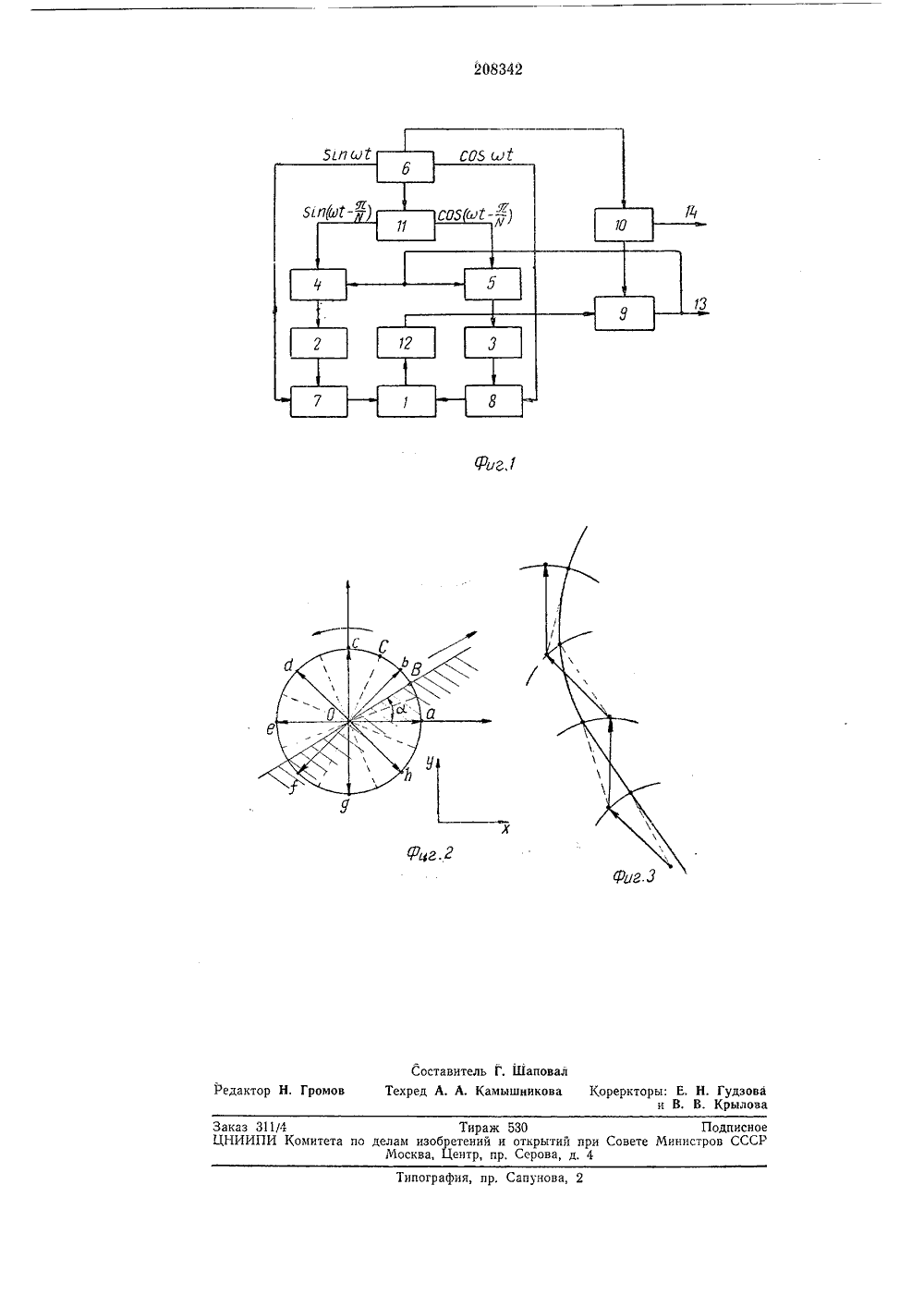

О П И С А Н И Е 208342ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 20.ЧН,1964 ( 913264/26-24) 42 пт с присоединением заявки1 Г 1 К 6 06 ДК 681.3 иоритет Комитет па делам обретений и открытий ри Совете Министров СССРубликовано 29.Х 11,1967. Бюллетень3та опубликования описания 12.Ш.1968 88,8 Авторизобретени В, Г, Поляк Заявитель РОВОЙ ПРЕОБРАЗОВАТЕЛЬ НЕОДНОЗНАЧ ГРАФИЧЕСКИХ ФУНКЦИЙ1цифровые преобразователи неодрафических функций, содержащие последовательного считывания, к м системам которого через сумсилители и интеграторы подклюы квадратурного фазового детекные входы последнего через фазоцепь связаны с генератором крутки.нный преобразователь огличается ержит квантующий фазовый корнератор опорных импульсовприод квантующего фазового коррекен с выходом устройства считыва - с генератором опорных импульд корректора связан с входом го фазового детектора. Это позвоть точность и упростить конструказователя. На фиг. 1 изоженного преобравая развертка;рии слежения,Преобразоватепоследовательноинтеграторов 2б круговой разтелей 7 и 8, ктора 9, генерат блок-схемна фиг.- приме ражен овател а фиг. предло - круго траекто йства 1 ажения, нератораусили- коррекпульсов,ль сост Го считид клю оит из ывания чей 4 сумм ир его фа опорн устро изобр 5, ге ующих ового тх их Р вертки,вантующ ора 10Известнынозначных густройствоотклоняющимирующие учены выходтора, а опорсдвига ющуюговой разверПредложетем, что содректор и гечем один вхтора соединния, другойсов, а выхоквадратур ноляет повысицию преобр фазосдвигающей цепи П и формирующего видеоусилителя 12.Видеосигнал с выхода устройства 1 последовательного считывания подается на форми рующий видеоусилитель 12, выход которогоподключен к квантующему фазовому корректору 9, На корректор поступают также опорные импульсы от генератора 10, соединенного с генератором б круговой развертки. Выход 10 корректора 9 соединен с ключами 4 и 5, черезкоторые осуществляется связь между выходами фазосдвигающей цепи 11, подключенной к генератору круговой развертки и входами интеграторов 2 и т.15 Выходы интеграторов, а также выходы генератора круговой развертки соединены со входами суммирующих усилителей 7 и 8, а выходы последних подключены к системам отклонения устройства 1.20 Через суммирующие усилители 7 и 8 к системам отклонения устройства последовательного считывания одновременно подаются напряжения круговой развертки малой зоны поля зрения и потенциалы интеграторов 2 и 25 8, определяющие местонахождение этой зоныв поле зрения.Если в процессе круговой развертки лучпересекает контур изображения (см. фиг. 2) на выходе устройства считывания возникают 30 положительные и отрицательные перепадывидеосигнала (от уровня черного до уровня белого и наоборот). Формирующий видеоусилитель 12 вырабатывает в момент перепада короткий импульс, например, положительной полярности. Таким образом, в момент пересечения контура лучом в точке В на вход квантующего фазового корректора 9 поступает короткий импульс, фазовый угол которого тождественен углу наклона я радиуса-вектора ОВ. На квантующий фазовый корректор поступают также опорные импульсы от генератора 10, синхронного и синфазного с генератором 6 круговой развертки,Опорные импульсы делят период круговой развертки на М равных интервалов (границы интервалов показаны на фиг. 2 пунктиром), Серединам интервалов соответствуют фиксированные направления а, о, с, А, е, , д, й. В данном случае У=8.Квантующий фазовый корректор корректирует фазовый сдвиг видеоимпульсов до совпадения с фазовым сдвигом первого из следующих за видеимпульсом продвигающих импульсов. В случае, показанном на фиг. 2, видеоимпульс на выходе квантующего фазового корректора будет задержан до момента окончания интервала Ь (точка С). Этот импульс отпирает на короткое время ключи 4 и б и синусоидальное и косинусоидальное напряжения на выходах фазосдвигающей цепи 11 оказываются на это время приложенными ко входу интеграторов 2 и 3.Ключи выполняют роль квадратурного фазоимпульсного детектора, опорными сигналами которого служат выходные напряжения фазосдвигающей цепи. Эти напряжения сдвинуты по фазе относительно напряжения круговой развертки на половину интервала следования опорных импульсов. В результатецентр круговой развертки совершает шаг втом из фиксированных направлений, какое5 ближе всего к направлению радиуса-вектораОВ (в данном примере в направлении Ь),На фиг. 3 приведен пример траектории слежения с шагом, равным радиусу круговойразвертки, при М = 8,10 Поскольку звенья траектории слежения ориентированы только по фиксированным направлениям, сигналы с квантов анны м фазовымсдвигом на выходе 13 совместно с опорнымсигналом на выходе 14 описывают прослежи 15 ваемый контур без накопления погрешностиквантования. Предмет изобретения20 Цифровой преобразователь неоднозначныхграфических функций, содержащий устройство последовательного считывания, к отклоняющим системам которого через суммирующие усилители и интеграторы подключены выходы 25 квадратурного фазового детектора, а опорныевходы последнего через фазосдвигающую цепь связаны с генератором круговой развертки, отлачающийся тем, что, с целью повьгшения точности и упрощения устройства, он со держит квантующий фазовый корректор игенератор опорных импульсов, причем один вход квантующего фазового корректора соединен с выходом устройства считывания, другой - с генератором опорных импульсов, а 35 выход квантующего фазового корректора связан со входом квадратурного фазового детектора.208342 2. Составитель Г, Шаповал Редакт Громов хред А. А, Камышников еркторы: Е, Н. Гудзова и В. В. Крылова пография, пр, Сапунова,аказ 311/4 Тираж 530ЦНИИПИ Комитета по делам изобретений и открытий при Совете ММосква, Центр, пр, Серова, д, 4 Подписноестров СССР
