Генератор импульсов

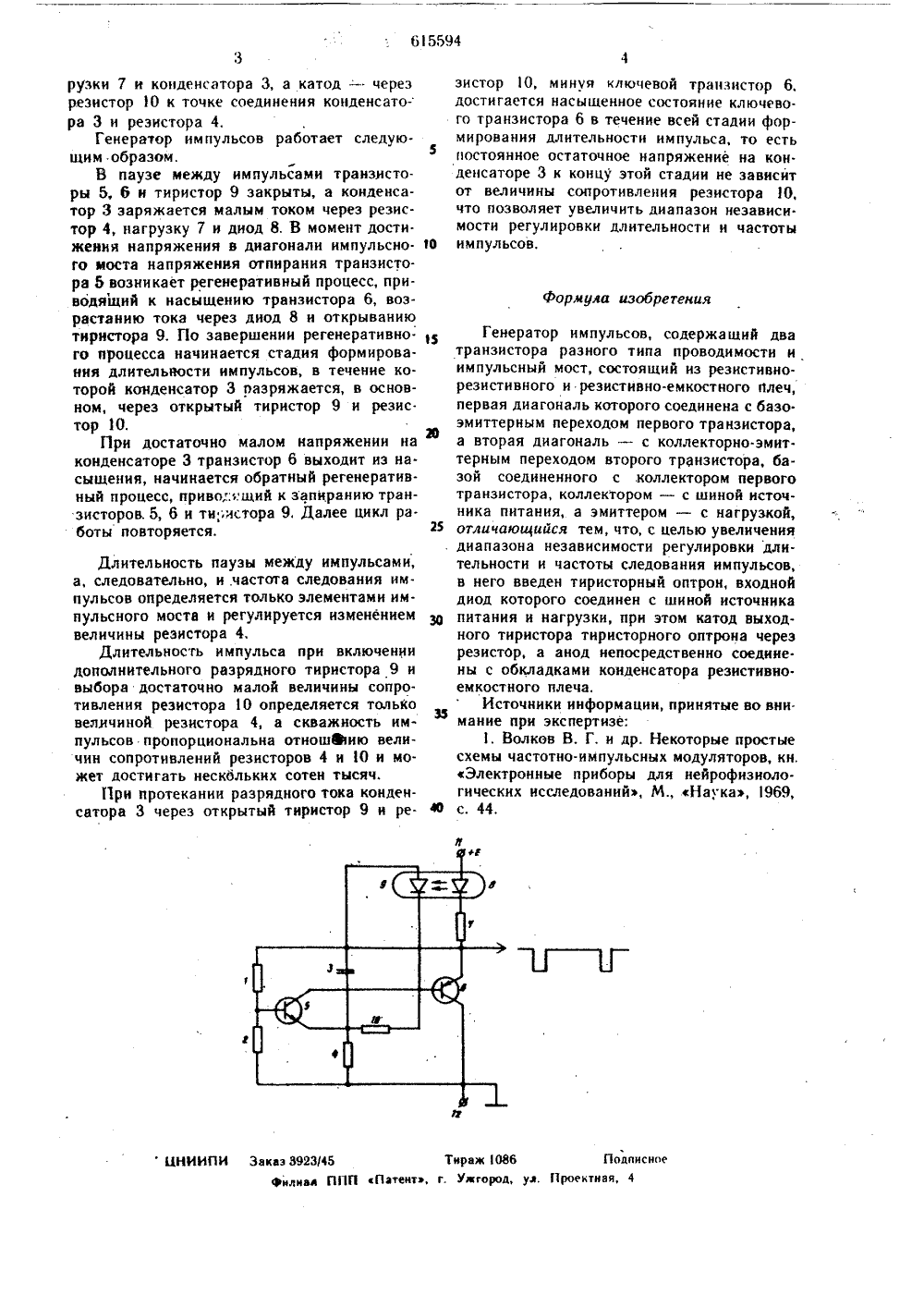

(23) Приоритет - (43) Опубликован Государствовед оомотвт Соовта Ноиоотроа СССР оо долам взобрвтвнив н открытой(53) УДК 621.374., ,33(088.8) 18,07,78,бюллетень26 5) Дата опубликования описанияОЭ.ОР 72) Автор изобретения Г. В, Зусман 71) Заявител вский ордена Трудового Кнженерно фиэический инстит ого Ъамени 4) ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано в качестве генератора прямоугольных импульсов с увеличенным диапазоном независимой регулировки длительности и частсвгы следования импульсов;Известен генератор импульсов, содержащий два транзистора разного типа прово-, димости и импульсный мост, состоящий из резистивно-резистивного и резистивно-ем-. костного плеч, первая диагональ которого соединена.с базо-эмиттерным переходом первого транзистора, а втОфая диагональ - с коллекторно-эмиттерным переходом второго транзистора, базой соединенного с коллек. тором первого транзистора, коллектором - с шиной источника питания, а эмиттером - с нагрузкой,Однако это устройство имеет недостаточный диапазон независимой регулировки длительности и частоты следования импульсов.Целью изобретения является увеличение диапазона независимости регулирования длительности и частоты следования импульсов.Для этого в предлагаемый генератор импульсов введен тиристорный оптрон, входной диод которого соединен с шиной источ 2ника питания и нагрузкой, при этом катодвыходного тиристора тиристорного оптроначерез резистор, а анод непосредственйо соединены с обкладками конденсатора резистивно-емкостного плеча.о На чертеже приведена принципиальнаяэлектрическая схема предлагаемого генера.тора импульсов,Генератор импульсов содержит импульсный мост, состоящий из резнстивно-резис.1 о тивного плеча на резисторах 1, 2 и резистивно-емкостного плеча на конденсаторе 3и резистора 4, транзисторы 5 н 6, нагрузку 7, тиристорный оптрон, включающий всебя входной диод 8 и выходной тиристор 9,резистор 10, положительный зажим 11 иотрицательный зажим 12 источника пита.ния, причем эмиттерно-базовый переход тран=зистора 5 включен в одну диагональ моста,коллекторно.эмиттериый переход транзнсто:ра 6 включен в другую диагональ моста, ибаза соединена с коллектором транзистора 5,зажим 12 соединен с коллектором транзие:тора 6, в зажим 11 анодом диода 8, катодкоторого через нагрузку 7 подключен к эм 11 т.теру транзистора 6. Анод тиристора 9 пол:25 ключен к точке соединения резистора 1, нег=615594 формула изобретения ИИПИ Заказ 8923/45 Тираж 1086 Подписно Фннлиал ППП аПатентэ, г. Ужтород, ул. Проектная, 4 рузки 7 и конденсатора 3, а катод - через резистор 10 к точке соединения конденсато- ра 3 и резистора 4.Генератор импульсов работает следующим образом.В паузе между импульсами транзисторы 5, б и тиристор 9 закрыты, а конденсатор 3 заряжается малым током через резистор 4, нагрузку 7 и диод 8. В момент дости. женки напряжения в диагонали импульсного моста напряжения отпирания транзистора 5 возникает регенеративный процесс, при. водящий к насыщению транзистора 6, возрастанию тока через диод 8 и открыванию тиристора 9, По завершении регенеративного процесса начинается стадия формирования длительности импульсов, в течение которой конденсатор 3 разряжается, в основном, через открытый тиристор 9 и резис. тор 10,При достаточно малом напряжении на конденсаторе 3 транзистор 6 выходит иэ на. сыщения, начинается обратный регенеративный процесс, приво;.хщий к эапираиию транзисторов. 5, 6 и ти,;астора 9. Далее цикл ра. боты повторяется,Длительность паузы между импульсами, а, следовательно, и .частота следования им. пульсов определяется только элементами импульсного моста и регулируется изменением величины резистора 4,Длительность импульса при включении дополнительного разрядного тиристора 9 и выбора достаточно малой величины сопротивления резистора 1 О определяется только величиной резистора 4, а скважность импульсов пропорциональна отношению велячин сопротивлений резисторов 4 и 1 О и может достигать нескдльких сотен тысяч.При протекании разрядного тока конденсатора 3 через открытый тиристор 9 и реэистор О, минуя ключевой транзистор 6.достигается насыщенное состояние ключевого транзистора 6 в течение всей стадии формирования длительности импульса, то есть 5постоянное остаточное напряжение на конденсаторе 3 к концу этой стадии не зависит от величины сопротивления резистора 10, что позволяет увеличить диапазон независимости регулировки длительности и частоты 10 импульсов. Генератор импульсов, содержащий дватранзистора разного типа проводимости иимпульсный мост, состоящий из резистивнорезистивного и резистивно-емкостного плеч,первая диагональ которого соединена с базо.эмиттерным переходом первого транзистора,а вторая диагональ - с коллекторно-эмиттерным переходом второго транзистора, ба.зой соединенного с .коллектором первоготранзистора, коллектором - с шиной источника питания, а эмиттером - с нагрузкой,25 отличающийся тем, что, с целью увеличениядиапазона независимости регулировки дли.тельности и частоты следования импульсов,в него введен тиристорный оптрон, входнойдиод которого соединен с шиной источникаЗр питания и нагрузки, при этом катод выходного тиристора тиристорного оптрона черезрезистор, а анод непосредственно соединены с обкладками конденсатора резистивноемкостного плеча.Источники информации, принятые во вни.мание при экспертизе:1, Волков В. Г. и др. Некоторые простыесхемы частотно-импульсных модуляторов, кн,Электронные приборы для нейрофизиологических исследований, М., Наука, 1969,40 с, 44,
