Генератор импульсов

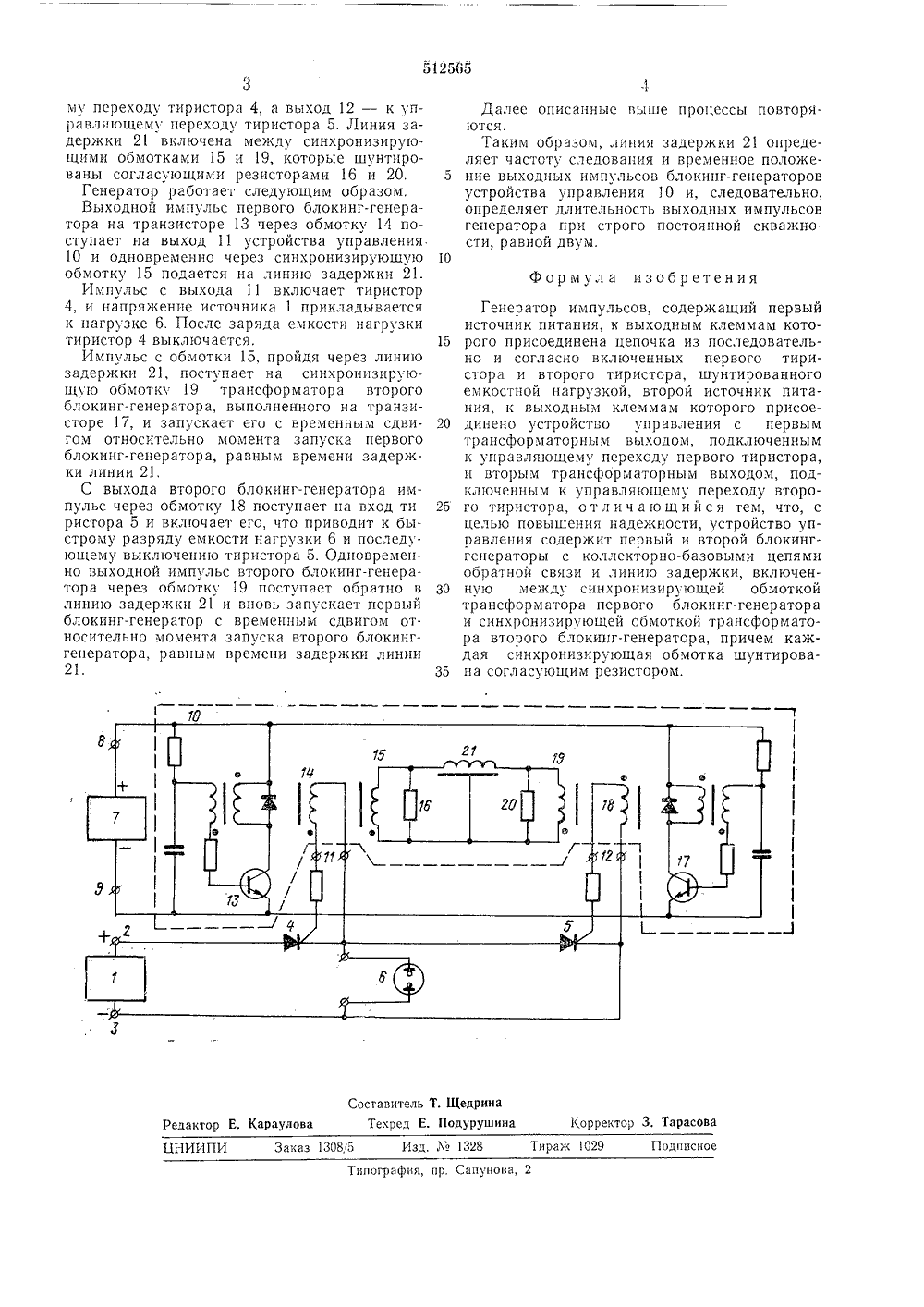

Йоез Советских Социалистических Республик(51) М. Кл,2 и М с присоединением заяв асударственный комитет (23)авета Министров СССР оритет публиковано 30,04.76, Бюллетень16 УДК 621.373(088.8) ро делам изобретени крытиК ия 11.06,76 ата ликования оп(71) Заявите 54) ГЕНЕРАТОР ИМПУЛЬСОВ дл агаемого Изобретение относится к импульсной технике и предназначено для получения прямоугольных импульсов напряжения на газоразрядных индикаторных панелях.Известные генераторы импульсов, содержа щие первый источник питания, к выходным клеммам которого присоединена цепочка из последовательно и согласно включенных первого тиристора и второго тиристора, шунтированного емкостной нагрузкой, второй ис точник питания, к выходным клеммам которого присоединено устройство управления с первым трансформаторным выходом, подключенным к управляющему переходу первого тиристора, и вторым трансформаторным выхо дом, подключенным к управляющему переходу второго тиристора, из-за большого количества каскадов в устройстве управления тиристорами имеют низкую эксплуатационную надежность. 20Целью изобретения является повышение надежности генератора.Это достигается тем, что в предлагаемом генераторе импульсов устройство управления содержит первый и второй блокинг-генерато ры с коллекторно-базовыми цепями обратной связи и линию задержки, включенную между синхронизирующей обмоткой трансформатора первого блокинг-генератора и синхронизирующей обмоткой трансформатора второго бло кинг-генератора, ирующая обмотка т резистором.На чертеже приведена схема прегенератора.Он содержит первый источник питания 1 с выходными клеммами 2 и 3, первый тиристор 4, второй тиристор 5, емкостную нагрузку б в виде газоразрядной индикаторной панели, второй источник питания 7 с выходными клеммами 8 и 9, устройство управления 10 с первым трансформаторным выходом 11 и вторым трансформаторным выходом 12. Устройство управления 10 содержит первый блокинг-генератор на транзисторе 13 с коллекторно-базовой трансформаторной связью, выходной обмоткой 14 и синхронпзирующей обмоткой 15, шунтированной согласующим резистором 16, второй блокинг-генератор на транзисторе 17 с коллекторно-базовой трансформаторной связью, выходной обмоткой 18 и синхронизирующей обмоткой 19, шунтированной согласующим резистором 20, и линию задержки 21.К клеммам 2 и 3 подсоединена цепочка из последовательно и согласно включенных тиристора 4 и тиристора 5, шунтированного нагрузкой 6. К клеммам 8 и 9 присоединено устройство управления 10, трансформаторный выход 11 которого подключен к управляюще512565 Составитель Т. Щедрина Техред Е. Подурушина корректор 3. Тарасо актор Е. Караулова Изд,1328 Тираж 029 Подписно ПИ Заказ 13081 ипография, пр. Сапунова, 2 му переходу тиристора 4, а выход 12 - к управляющему переходу тиристора 5. Линия задержки 21 включена между синхронизиру 1 ощими обмотками 15 и 19, которые шунтированы согласующими резисторами 16 и 20. 5Генератор работает следующим ооразом,Выходной импульс первого блокинг-генератора на транзисторе 13 через обмотку 14 поступает на выход 11 устройства управления.10 и одновременно через синхронизирующую 10обмотку 15 подается на линию задержки 21.Импульс с выхода 11 включает тиристор4, и напряжение источника 1 прикладываетсяк нагрузке 6. После заряда емкости нагрузкитиристор 4 выключается. 15Импульс с обмотки 15, пройдя через линиюзадержки 21, поступает на синхронизирующую обмотку 19 трансформатора второгоблокинг-генератора, выполненного на транзисторе 17, и запускает его с временным сдвигом относительно момента запуска первогоблокинг-генератора, равным времени задержки линии 21,С выхода второго блокинг-генератора импульс через обмотку 18 поступает на вход тиристора 5 и включает его, что приводит к быстрому разряду емкости нагрузки 6 и последующему выкл 1 очению тиристора 5. Одновременно выходной импульс второго блокинг-генератора через обмотку 19 поступает обратно в 30линию задержки 21 и вновь запускает первыйблокинг-генератор с временнгям сдвигом относительно момента запуска второго блокинггенератора, равным времени задержки линии21. 35,Цалес описанные выше процессы повторяются.Таким образом, линия задержки 21 определяет частоту следования и временное положение выходнь 1 х импульсов блокинг-генераторов устройства управления 10 и, следовательно, определяет длительность выходных импульсов генератора при строго постоянной скважности, равной двум. формул а изобретения Генератор импульсов, содержащий первый источник питания, к выходным клеммам которого присоединена цепочка из последовательно и согласно включенных первого тиристора и второго тиристора, шунтированного емкостной нагрузкой, второй источник питания, к выходным клеммам которого присоединено устройство управления с первым трансформаторным выходом, подключенным к управляющему переходу первого тиристора, и вторым трансформаторным выходом, подключенным к управляющему переходу второго тиристора, отличающийся тем, что, с целью повышения надежности, устройство управления содержит первый и второй блокинггенераторы с коллекторно-базовыми цепями обратной связи и линию задержки, включенную между синхронизирующей обмоткой трансформатора первого блокинг-генератора и синхронизирующей обмоткой трансформатора второго блокипг-генератора, причем каждая синхронизирующая обмотка шунтировапа согласующим резистором.
