Генератор импульсов

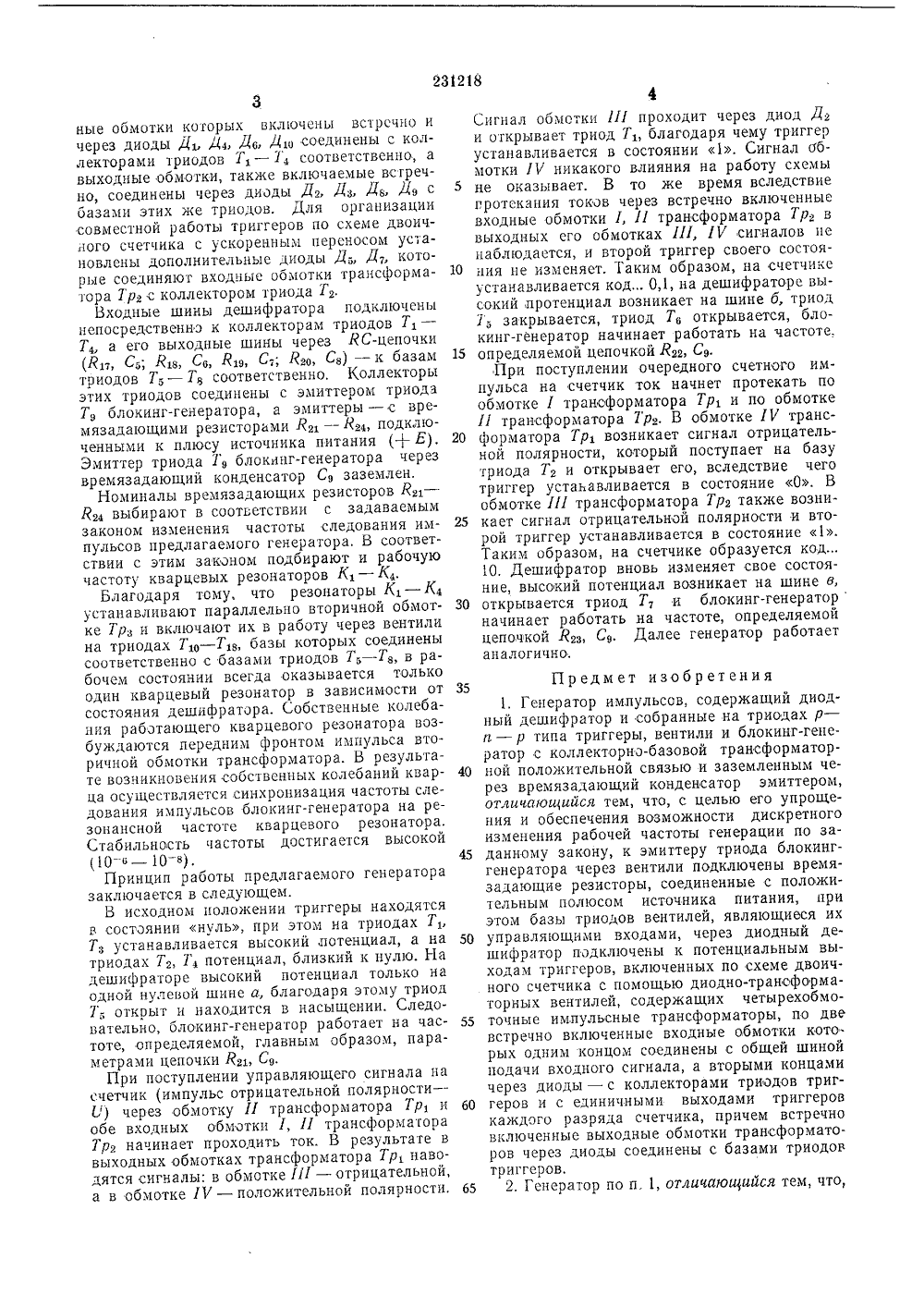

23 2 8 Союз Советскик Социалистическил РеспубликЗависимое от авт, свидетельства Ме 1 л, 42 тп, 1/02 21 а т 36100 Заявлено 10.Х 1,1967 ( 1196002/18-24)с присоединением заявки МеПриоритетОпубликовано 15,Х 1.1968. Бюллетень Ме 35Дата опубликования описания 19.111,1969 МПК 6 061 Н 031( УДК 681,326.35:621.Комитет по аелам изобретений и открытии при Совете Министров СССРАвторыизобретения П. М. Чеголин, Г. В. Римский и М. А. Римская Институт технической кибернетики АН Белорусской ССРЗаявитель ГЕНЕРАТОР ИМПУЛЬСОВ Известны генераторы импульсов, позволяющие вырабатывать импульсы с переменной частотой следования и содержащие диодный дешифратор и собранные на триодах р - и - р типа триггеры, вентили и блокинг-генератор с коллекторно-базовой трансформаторной связью и заземленным через времязадающий конденсатор эмиттером.Предложенный генератор отличается тем, что к эмиттеру триода блокинг-генератора через вентили подключены времязадающие резисторы, соединенные с положительным полюсом источника питания, при этом базы триодов вентилей, являющиеся их управляющими входами, через диодный дешифратор подсоединены к потенциальным выходам триггеров, включенных по схеме двоичного счетчика с помощью диодно-трансформаторных вентилей. Диодно-трансформаторные вентили содержат четырехобмоточные импульсные трансформаторы, по две встречно включенные входные обмотки которых одним концом соединены с общей шиной подачи входного сигнала, а вторыми концами через диоды - с коллекторами триодов триггеров и с единичными, выходами триггеров каждого младшего разряда счетчика, причем встречно включенные выходные обмотки трансформаторов через диоды соединены с базами триодов триггеров.Это упрощает конструкцию генератора и обеспечивает возможность дискретного изменения рабочей частоты генерации по заданному закону.Для увеличения частоты следования гене рируемых импульсов и повышения стабильности работы генератора к базе триода блокинггенератора подсоединены кварцевые резонаторы, вторые концы которых подключены к эмиттерам триодов р - и - р типа, причем 10 базы этих триодов соединены с выходнымишинами дешифратора, а коллекторы заземлены.На чертеже представлена принципиальнаяэлектрическая схема предложенного генерато 15 ра импульсов.Схема содержит триггеры, собранные натриодах Тт - Т 4, резисторах Ят - Ят 2 и конденсаторах С - С,; диодно-трансформаторные вентили на импульсных трансформаторах Тр 20 Тр. и диодах Д, - Д; дешифратор на диодахДтт - Дтк и резисторах Я,т - Рзо, вентили на триодах Т, - - Т управляемые выходными шинами дешифратора; блокинг-генератор на триоде Те и импульсном трансформаторе Трз;25 кварцевые резонаторы Кт - К 4, включаемые вработу через вентили на триодах Т - Ттз, базы которых соединены соответственно с базами триодов Т; - Тк.Для счетного запуска триггеров используют 30 импульсные трансформаторы Тр Тр входные обмотки которых включены встречно и через диоды Д 1, Д 4, Д 9, Д 19 соединены с коллекторами триодов Т, - Т 4 соответственно, а выходные обмотки, также включаемые всгречно, соединены через диоды Д 2, Дз. Д 8, Л 9 с базами этих же триодов. Для организации совместной работы триггеров по схеме двоичного счетчика с ускоренным переносом установлены дополнительные диоды Д 9, Д которые соединяют входные обмотки трансформатора Тр 2 с коллектором триода Т,.Входные шины дешифратора подключсны непосредственно к коллекторам триодов Т, - Т а его выходные шины через ЯС-цепочки Ф 17 С 51 Л 18 Сб Я 19, С-; 129, С 8) - к базам триодов Т, - Т, соответственно, Коллекторы этих триодов соединены с эмиттером триода Тблокинг-генератора, а эмиттеры - с времязадающими резисторами Л 21 - Я 24, подключенными к плюсу источника питания (+Е), Эмиттер триода Т, блокинг-генератора через времязадающий конденсатор С, заземлен,Номиналы времязадающих резисторов Й 21 - й 24 выбирают в соответствии с задаваемым законом изменения частоты следования импульсов предлагаемого генератора. В соответствии с этим законом подбирают и рабочую частоту кварцевых резонаторов К 1 - К 4Благодаря тому, что резонаторы К 1 - К 4 устанавливают параллельно вторичной обмотке Тр; и включают их в работу через вентили на триодах Т 19 - Т,8, базы которых соединены соответственно с базами триодов Т - Т 8, в рабочем состоянии всегда оказывается только один кварцевый резонатор в зависимости от состояния дешифратора. Собственные колебания работающего кварцевого резонатора возбуждаются передним фронтом импульса вторичной обмотки трансформатора. В результате возникновения собственных колебаний кварца осуществляется синхронизация частоты следования импульсов блокинг-генератора на резонансной частоте кварцевого резонатора. Стабильность частоты достигается высокой- 10 8).Принцип работы предлагаемого генератора заключается в следующем.В исходном положении триггеры находятся в состоянии нуль, при этом на триодах Т Т, устанавливается высокий, потенциал, а на триодах Т Т 4 потенциал, близкий к нулю. На дешифраторе высокий потенциал только на одной нулевой шине а., благодаря этому триод Т; открыт и находится в насыщении. Следовательно, блокинг-генератор работает на частоте, определяемой, главным образом, параметрами цепочки Й 2 С 9.При поступлении управляющего сигнала на счетчик (импульс отрицательной полярности - 1) через обмотку П трансформатора Тр 1 и обе входных обмотки (, П трансформатора Тр 2 начинает проходить ток. В результате в выходных обмотках трансформатора Тр, наводятся сигналы: в обмотке П 1 - отрицательной, а в обмотке 17 - положительной полярности.Предмет изобретения1, Генератор импульсов, содержащий диодный дешифратор и собранные на триодах р - и - р типа триггеры, вентили и блокинг-генератор с коллекторно-базовой трансформаторной положительной связью и заземленным через времязадающий конденсатор эмиттером, отличающийся тем, что, с целью его упрощения и обеспечения возможности дискретного изменения рабочей частоты генерации по заданному закону, к эмиттеру триода блокинггенератора через вентили подключены время- задающие резисторы, соединенные с положительным полюсом источника питания, при этом базы триодов вентилей, являющиеся их управляющими входами, через диодный дешифратор подключены к потенциальным выходам триггеров, включенных по схеме двоичного счетчика с помощью диодно-трансформаторных вентилей, содержащих четырехобмоточные импульсные трансформаторы, по две встречно включенные входные обмотки кото. рых одним концом соединены с общей шиной подачи входного сигнала, а вторыми концами через диоды - с коллекторами триодов триггеров и с единичными выходами триггеров каждого разряда счетчика, причем встречно включенные выходные обмотки трансформаторов через диоды соединены с базами триодов триггеров.2. Генератор по п, 1, отличающийся тем, что,35 40 45 50 55 6065 Сигнал обмотки П 1 проходит через диод Д 2 и открывает триод Тблагодаря чему триггер устанавливается в состоянии 1. Сигнал обмотки 1 Р никакого влияния на работу схемы 5 не оказывает. В то же время вследствиегротекания токов через встречно включенные входные обмотки 1, П трансформатора Тр 2 в выходных его оомотках 1 П, 1 Р сигналов не наблюдается, и второй триггер своего состояния не изменяет. Таким образом, на счетчике устанавливается код 0,1, на дешифраторе высокий,протенциал возникает на шине б, триод ,.- закрывается, триод Т, открывается, блокинг-генератор начинает работать на частоте.15 определяемой цепочкой Я 22, С 9.При поступлении очередного счетного импульса на счетчик ток начнет протекать по обмотке 1 трансформатора Тр, и по обмотке П трансформатора Тр,. В обмотке 1 У транс форматора Тр, возникает сигнал отрицательной полярности, который поступает на базу триода Т 2 и открывает его, вследствие чего триггер устаьавливается в состояние О. В обмотке П 1 трансформатора Тр, также возни кает сигнал отрицательной полярности и второй триггер устанавливается в состояние 1.Таким образом, на счетчике образуется кодО. Дешифратор вновь изменяет свое состояние, высокий потенциал возникает на шине в, 30 открывается триод Т 7 и блокинг-генераторначинает работать на частоте, определяемой цепочкой Я 23 С 9, Далее генератор работает аналогично,231218 Составител Редак С, Грузов ред 5 аказ 300/10 Тираж 530 Подписи ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС Москва, Центр, пр, Серова, 2Гипография, пр, Сапунова, 2 с целью увеличения частоты следования генерируемых импульсов и повышения стабильности его работы, к базе триода блокинг-генератора подсоединены кварцевые резонаторы,вторые концы которых подключены к эмиттерам триодов р - о - р типа, причем базы этих триодов соединены с выходными шинами дешифратора, а коллекторы заземлены,. П, ШибановК, Малова Корректор В. В, Крыл
