Устройство для преобразования целых чисел из двоично десятичной системы в двоичную

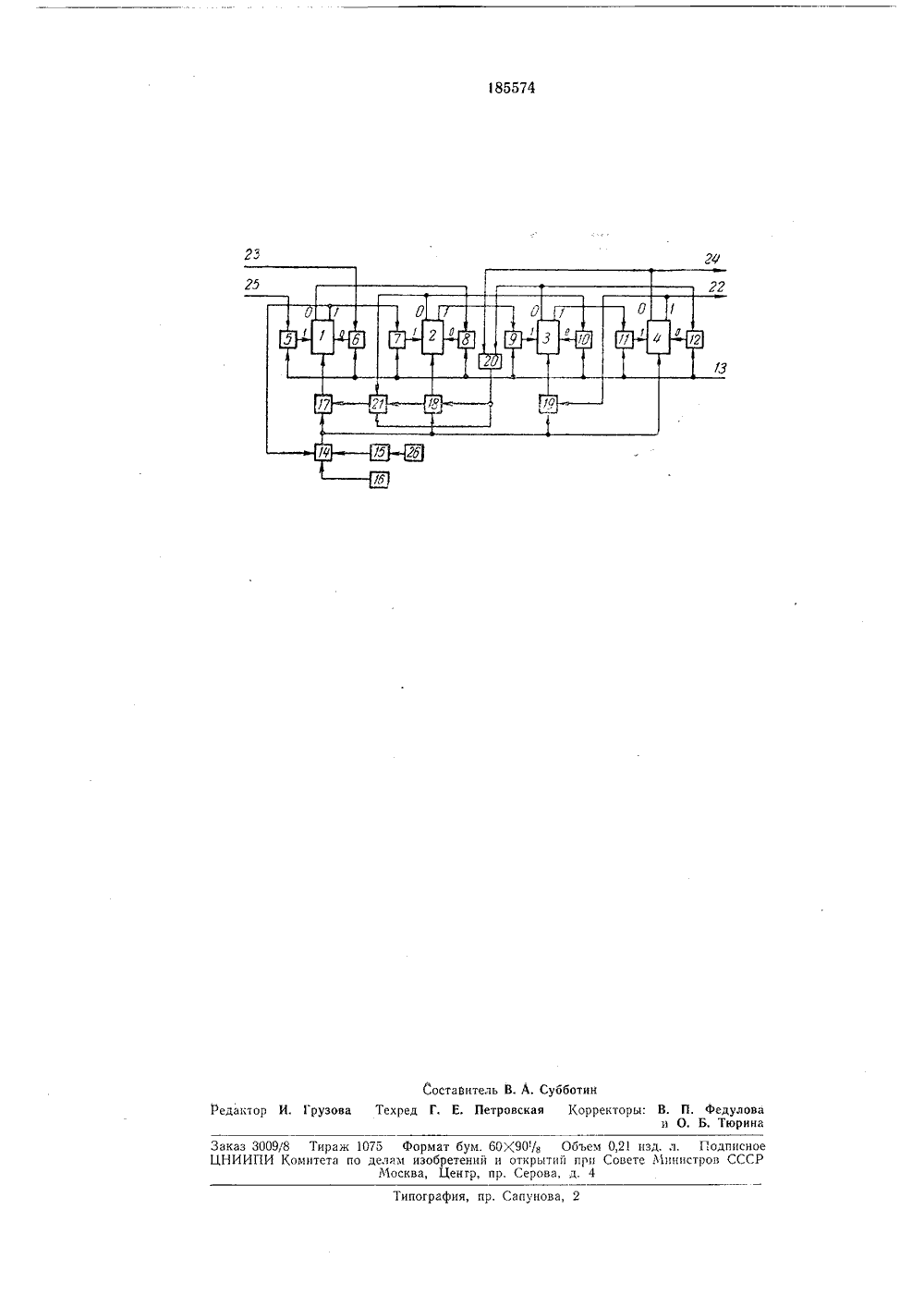

185574 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сова Советопиа Социалиотичеокив РеопубливЗависимое от авт, свидетельстваЗаявлено 17.Ъ 1,1965 ( 1013872/26-24)с присоединением заявкиКл. 42 пт, 14 МПК 6 06 иорит Комитет по делам иаабретеиий и открытий при Совете Миииотрое СССРпубликовано 13.И 11.1966. Бюллетень17ата опубликования описания .Х.1966 К 681,177,7(088.8 Авторизобретени Ю. С, Павлен Заявитель УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ ЦЕЛЫХ ЧИСЕЛ ИЗ ДВОИЧНО-ДЕСЯТИЧНОЙ СИСТЕМЫ В ДВОИЧНУЮ ны устройства для десятичной системы перация перевода в амме, либо с привл держащих большое ИЛИ соедитретьего и чет Это позволя коррекции при На чертеже ма,Изв ест двоичноторых о по прогр схем, со чиков. перевода чисел из в двоичную, в коыполняется либо ечением сложных количество счет яются с нулевыми выходамиертого триггеров регистра.т упростить систему введенияделении на два, зображена предложенная схеПредложенное устроиство, в котором используется сдвигающий регистр, отличается тем, что содержит источник сигнала коррек ции, дешифратор коррекции, вентили, схему ИЛИ и счетчик сдвигов. Вход дешифратора коррекции соединен с выходом счетчика сдвигов, входы первого вентиля - с источником сигнала коррекции, с выходами дешифратора 15 коррекции и триггера старшего разряда регистра. Входы второго вентиля подключены к выходам первого и третьего вентилей, а выход второго вентиля - ко входу триггера старшего разряда регистра. Входы третьего вентиля 20 соединены с нулевыми выходами второго триггерного регистра и с выходом схемы ИЛИ, . а входы четвертого вентиля - с выходами первого вентиля и схемы ИЛИ, Выход четвертого вентиля подключен ко входу второго триггера регистра. Входы пятого вентиля подсоединены к выходу первого вентиля и единичному выходу четвертого триггера регистра, а выход пятого вентиля - ко входу третьего триггера регистра. Входы схемы ЗО Сдвиг числа в сдвигающем регистре осуществляется по обычной схеме, Выходы каждого триггера 1 - 4 (единичный и нулевои) соединяются с соответствующими входами следующего младшего двоичного разряда через логические элементы И 5 - 12. На вторые входы этих элементов И поступают импульсы сдвига по шине 13.Коррекция десятичного разряда должна происходить каждый раз после сдвига единицы в данный десятичный разряд, т. е. при наличии единицы в триггере 1 после сдвига. Единичный выход триггера 1 соединен со входом логического элемента И 14. На вход этого же элемента И поступает сигнал дешифратора 15, разрешающий коррекцию, а на дру. гой вход - импульс коррекции от источника 1 б, С выхода логического элемента И 14 сигнал поступает на счетный вход триггера 4 непосредственно, а на счетные входы триггеров 1, 2 и 3 соответственно через логические элементы И 17, 18 и 19. Вход логического элемента И 19 соединен с единичным копиром триггера 4, а вход логического элемента5 10 15 20 И 18 - с выходом логического элемента ИЛИ 20, на входы которого поступают сигналы с нулевых выходов триггеров 3 и 4. На вход логического элемента И 17 поступает сигнал с выхода логического элемента И 21, На входы логического элемента И 21 поступают сигналы с выхода логического элемента ИЛИ 20 и нулевого выхода триггера 2.В регистре все десятичные разряды соединены между собой следующим образом. Выход 22 сдвига единицы каждого десятичного разряда соединен с соответствующим входом 23 следующего младшего десятичного разряда, а выход 24 сдвига нуля - соответственно со входом 25, Ввиду того, что в самый старший десятичный разряд сдвиг десятичных цифр не производится, он не имеет цепи коррекции.После каждого сдвига вправо на один разряд, т. е. после каждого деления на два, на выходах 22 и 24 самого младшего десятичного разряда образуется остаток, являющийся очередной старшей цифрой двоичного числа, Остаток может быть равен единице или нулю.В связи с тем, что при сдвиге двоично-десятичного числа вправо на один разряд в сдвигающем регистре освобождается по крайней мере один самый старший двоичный разряд, в освободившемся разряде может быть помещено число, переведенное в двоичную систему (при каждом сдвиге получается только одна очередная цифра двоичного числа), С целью записи образующегося двоичного числа в освободившемся от десятичного числа разряде входы 23 и 25 самого старшего десятичного разряда соединены соответственно с выходами 24 и 22 самого младшего десятичного разряда. При этом образованные в самом младшем десятичном разряде цифры двоичного числа поочередно будут поступать на входы самого старшего разряда.Помещенное в сдвигающем регистре двоичное число при сдвигах коррекции не требует. Поэтому, когда освобождаются четыре двоичных разряда, в которых помещается тетрада, от очередной двоично-десятичной цифры необходимо исключить выполнение коррекции в следующем младшем десятичном разряде. Для этой цели предусмотрен счетчик 2 б сдвигов и специальный дешифратор 15.Дешифратор построен таким образом, что каждый раз после сдвига числа на четыре дво 25 30 35 40 45 50 ичных разряда, т. е. после освобождения одного десятичного разряда регистра от десятичной цифры, запрещается коррекция в следующем младшем разряде до окончания преобразования, В случае преобразования п-разрядных десятичных старший п-й десятичный разряд не имеет цепи коррекции, а во всех остальных разрядах коррекция разрешена, После четырех сдвигов, т. е. после того, как гг-й десятичный разряд заведомо освободится от десятичной цифры, запрещается коррекция гг - 1 разряда. После следующих четырех сдвигов, т. е. после того, как г - 1 разряд непременно освободится от десятичной цифры, запрещается коррекция в п - 1 и и - 2 десятичных разрядах. Каждый раз после четырех сдвигов, происходит запрещение коррекции в следующем младшем десятичном разряде, При этом запрет коррекции во всех старших десятичных разрядах не снимается,Предмет изобретенияУстройство для преобразования целых чисел из двоично-десятичной системы в двоичную, содержащее сдвигающий регистр, отличающееся тем, что, с целью упрощения системы введения коррекции при делении на два, устройство содержит источник сигнала коррекции, дешифратор коррекции, вентили, схему ИЛИ и счетчик сдвигов, причем вход дешифратора коррекции соединен с выходом счетчика сдвигов, входы первого вентиля подключены к источнику сигнала коррекции, выходу дешифратора коррекции и выходу триггера старшего разряда регистра; входы второго вентиля соединены с выходами первого и третьего вентилей, а выход второго вентиля подсоединен ко входу триггера старшего разряда регистра; входы третьего вентиля соединены с нулевыми выходами второго триггерпого регистра и с выходом схемы ИЛИ, входы четвертого вентиля подключены к выходам первого вентиля и схемы ИЛИ, а выход четвертого вентиля соединен со входом второго триггера регистра; выходы пятого вентиля подсоединены к выходу первого вентиля и единичному выходу четвертого триггера регистра, а выход пятого вентиля соединен со входом третьего триггера регистра, входы схемы ИЛИ подключены к нулевым выходам третьего и четвертого триггеров регистра,едак Составитель В. А. СубботинГрузова Техред Г. Е. Петровская Корректоры: В. П. Федуловаи О, Б. Тюринаказ 3009/8 Тираж 1075 Формат бум. 60 К 90/а Объем 0,21 пзд. л. Подписное НИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССРМосква, Центр, пр. Серова, д, 4Типография, пр. Сапунова, 2
