Способ сепарации титансодержащей реакционной массы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

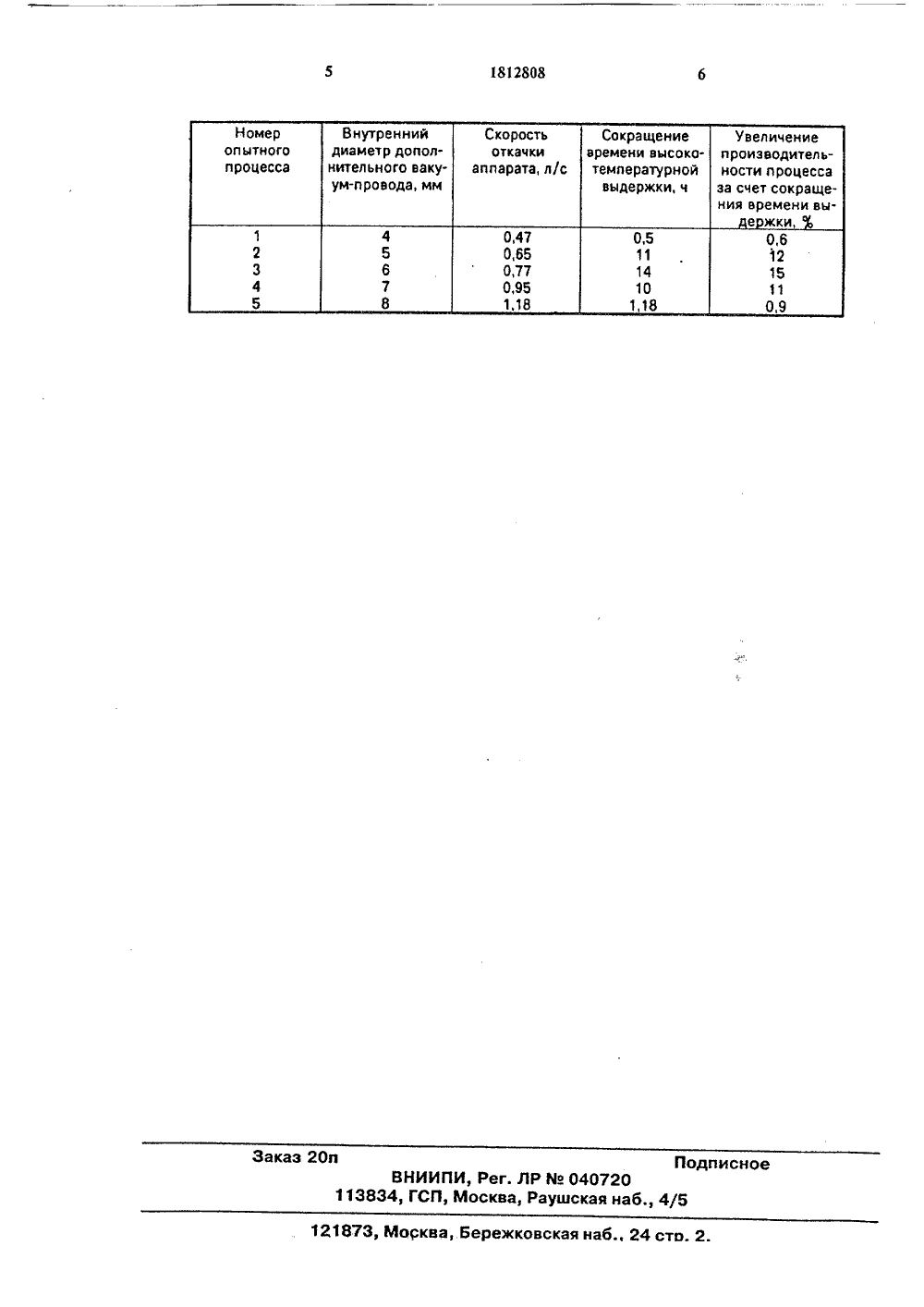

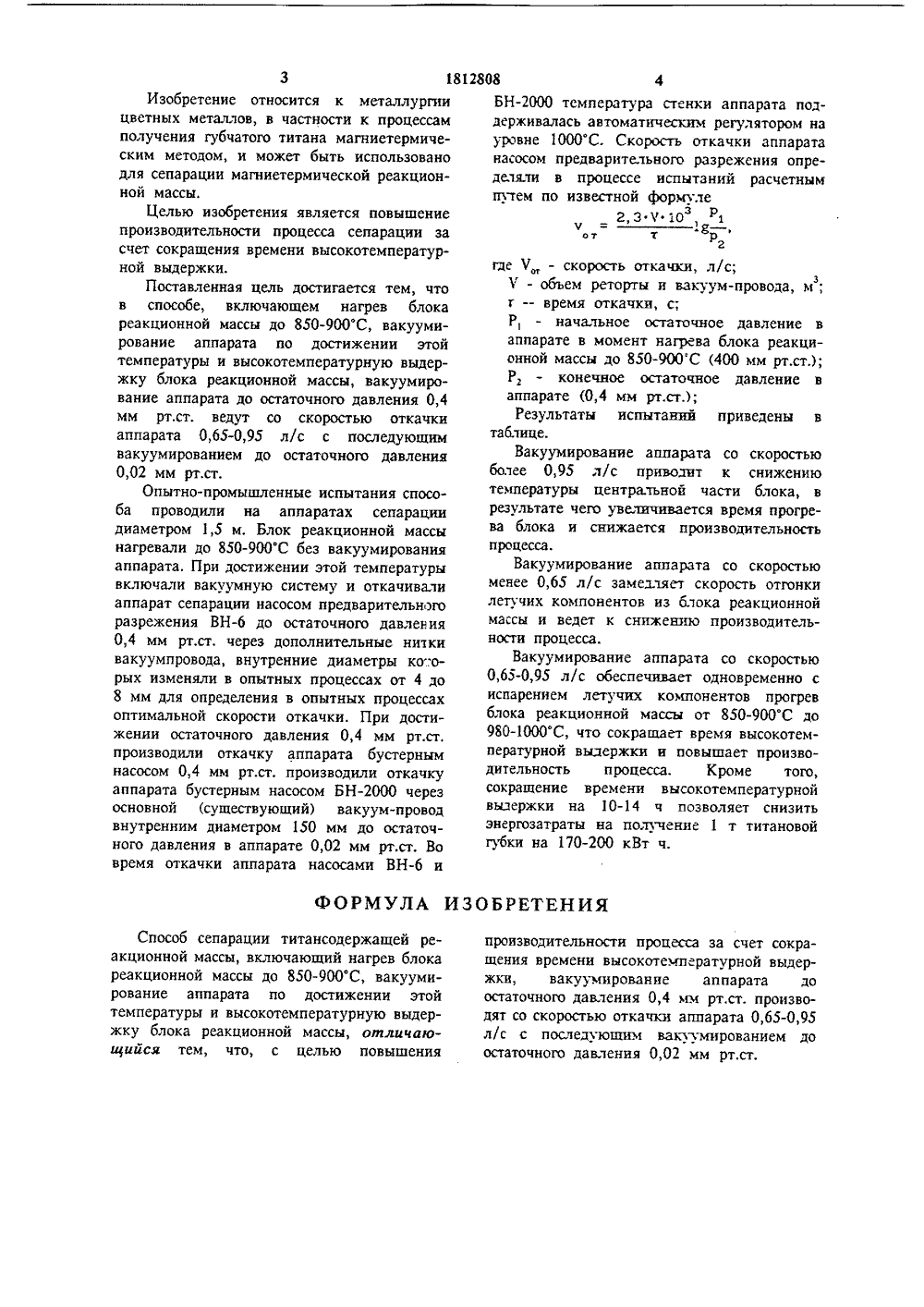

812808 ФОРМУЛА ИЗОБРЕТЕНИЯ 3 1Изобретение относится к металлургии цветных металлов, в частности к процессам получения губчатого титана магниетермическим методом, и может быть использовано для сепарации магниетермической реакционной массы,Целью изобретения является повышение производительности процесса сепарации за счет сокращения времени высокотемпературной выдержки.Поставленная цель достигается тем, что в способе, включающем нагрев блока реакционной массы до 850-900 С, вакуумирова ние аппарата по достижении этой температуры и высокотемпературную выдержку блока реакционной массы, вакуумирование аппарата до остаточного давления 0,4 мм рт,ст, ведут со скоростью откачки аппарата 0,65-0,95 л/с с последующим вакуумированием до остаточного давления 0,02 мм рт,ст.Опытно-промышленные испытания способа проводили на аппаратах сепарации диаметром 1,5 м. Блок реакционной массы нагревали до 850-900 С без вакуумирования аппарата. При достижении этой температуры включали вакуумную систему и откачивали аппарат сепарации насосом предварительно о разрежения ВН-б до остаточного давления 0,4 мм рт.ст, через дополнительные нитки вакуумпровода, внутренние диаметры коорых изменяли в опытных процессах от 4 до 8 мм для определения в опытных процессах оптимальной скорости откачки. При достижении остаточного давления 0,4 мм рт,ст, производили откачку аппарата бустерным насосом 0,4 мм рт.ст, производили откачку аппарата бустерным насосом БНчерез основной (существующий) вакуум-провод внутренним диаметром 150 мм до остаточного давления в аппарате 0,02 мм рт,ст, Во время откачки аппарата насосами ВНи Способ сепарации титансодержащей реакционной массы, включающий нагрев блока реакционной массы до 850-900 С, вакуумирование аппарата по достижении этой температуры и высокотемпературную выдержку блока реакционной массы, отличающийся тем, что, с целью повышения БНтемпература стенки аппарата поддерживалась автоматическим регулятором на уровне 1000 С. Скорость откачки аппарата насосом предварительного разрежения определяли в процессе испытаний расчетным путем по известной формуле2,Э У 10, 1зч 1 я -от т Рг где Ч - скорость откачки, л/с;1 - объем реторты и вакуум-провода, м; г - время откачки, с;Р, - начальное остаточное давление в аппарате в момент нагрева блока реакционной массы до 850-900 С (400 мм рт,ст.); Р, - конечное остаточное давление в аппарате (0,4 мм рт.ст.);Результаты испытаний приведены в таблице.Вакуумирование аппарата со скоростью более 0,95 л/с приводит к снижению температуры центральной части блока, в результате чего увеличивается время прогрева блока и снижается производительность процесса,Вакуумирование аппарата со скоростью менее 0,65 л/с замедляет скорость отгонки летучих компонентов из блока реакционной массы и ведет к снижению производительности процесса.Вакуумирование аппарата со скоростью 0,65-0,95 л/с обеспечивает одновременно с испарением летучих компонентов прогрев блока реакционной массы от 850-900 С до 980-1000 С, что сокращает время высокотемпературной выдержки и повышает производительность процесса, Кроме того, сокращение времени высокотемпературной выдержки на 10-14 ч позволяет снизить энергозатраты на потучение 1 т титановой губки на 170-200 кВт ч. производительности процесса за счет сокращения времени высокотемпературной выдержки, вакуумирование аппарата до остаточного давления 0,4 мм рт,ст. производят со скоростью откачки аппарата 0,65-0,95 л/с с последующим вакуумированием до остаточного давления 0,02 мм рт.ст.
СмотретьЗаявка
4886380/02, 28.11.1990
Березниковский титано-магниевый комбинат, Березниковский филиал Института титана
Кирин Ю. П, Носков Н. А, Лидерман В. И, Бушмакин В. А, Мушков С. В, Титаренко А. И
МПК / Метки
МПК: C22B 34/12
Метки: массы, реакционной, сепарации, титансодержащей
Опубликовано: 27.08.1996
Код ссылки
<a href="https://patents.su/3-1812808-sposob-separacii-titansoderzhashhejj-reakcionnojj-massy.html" target="_blank" rel="follow" title="База патентов СССР">Способ сепарации титансодержащей реакционной массы</a>
Способ сепарации титансодержащей реакционной массы
Номер патента: 1818858
Опубликовано: 27.08.1996
МПК: C22B 34/12
Метки: массы, реакционной, сепарации, титансодержащей
...конечном итоге снижает качество губчатого титана,При дальнейшем нагреве блока реакционной массы до 850-900 С резко возрастает Способ сепарации титансодержащей реакционной массы, включающий нагрев блока реакционной массы до 850 - 900 С и вакуумирование аппарата сепарации, отяичающийся тем, что, с целью повышения давление паров магния и хлористого магния. В процессе опытно-промышленных испытаний установлено, что для подавления отгонки летучих компонентов и сохранения в блоке реакционной массы жидкого магния в аппарат сепарации необходимо задавать аргон до остаточного давления 50-400 мм рт.ст.Создание в аппарате сепарации остаточного давления аргона 50-400 мм рт,ст, обеспечивает и нагрев блока реакционной массы до 850-900 С в присутствии...
