Способ получения сорбента из каолинсодержащего сырья

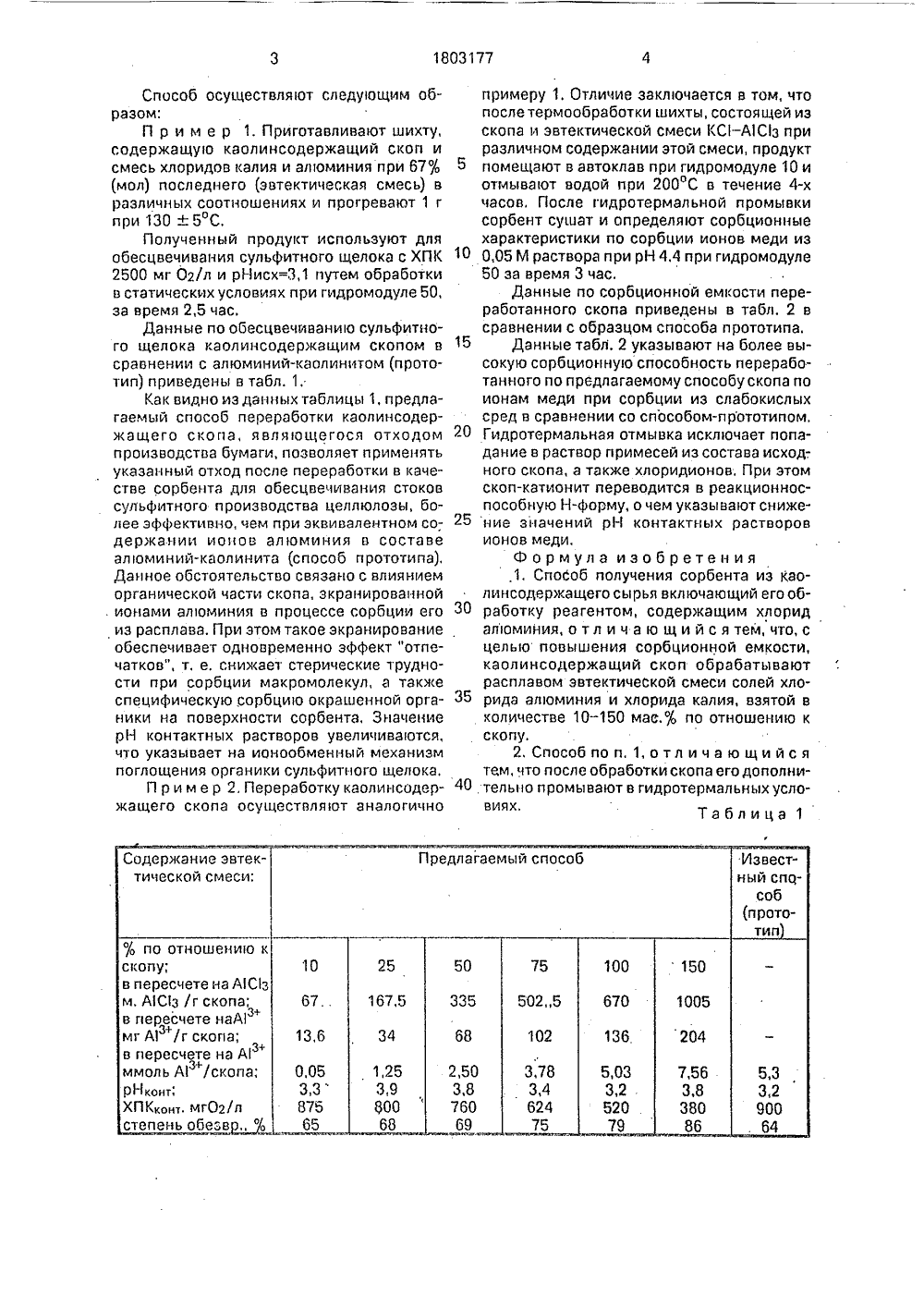

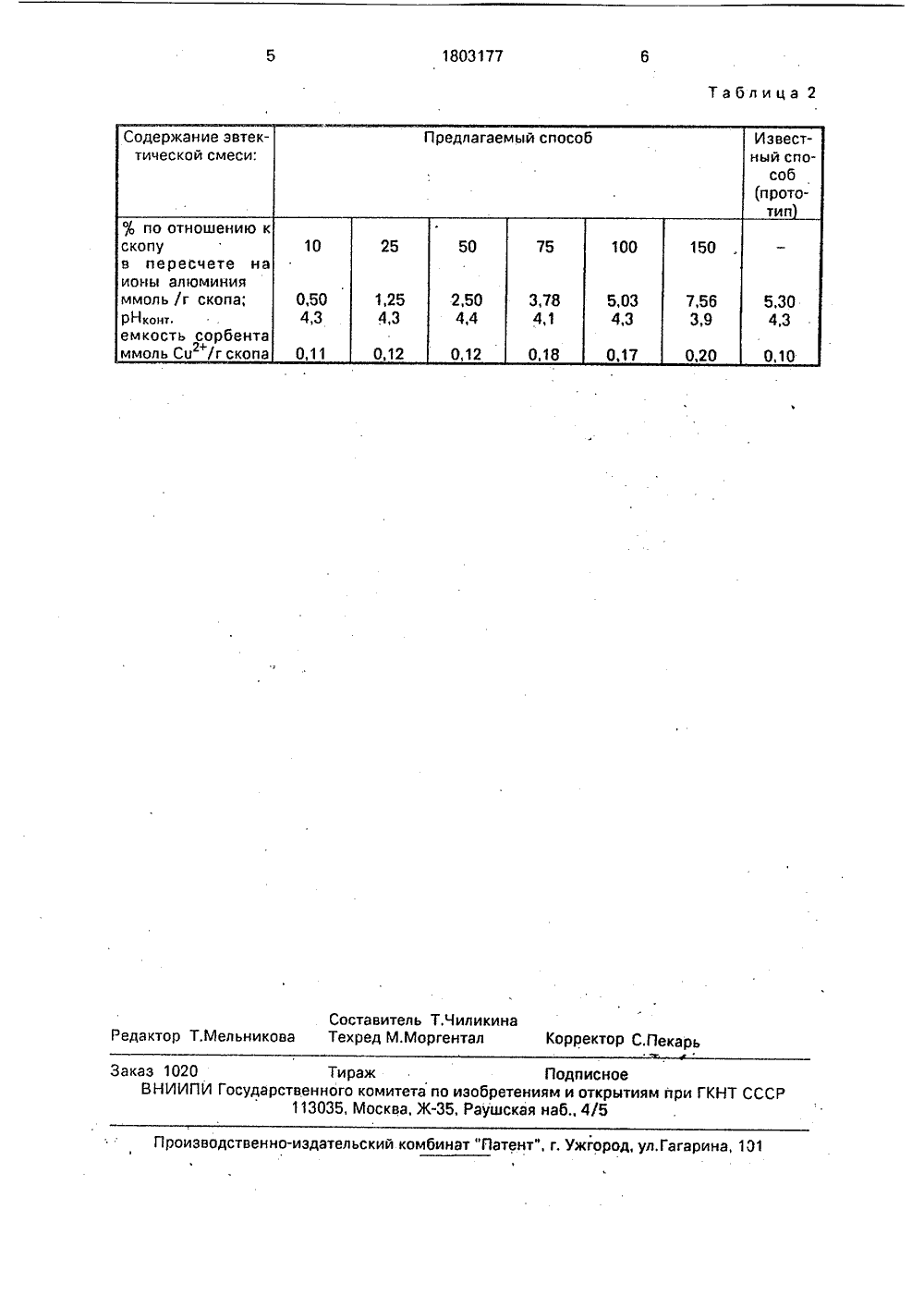

. Союз советских социАлистических РЕСПУБЛИК(54) СПОСО КАОЛИНС (57)Скоп об ческой сме хлорида ка(71) Ленинградский технологический институт целлюлозно-бумажйой промышленности(56) Патент США М 4826536, С 04 В 14/001987.Авторское свидетельство СССРМ 1724661, кл, С 09 С 1/40, 1990,Б ПОЛУЧ ДЕРЖАЩ рабатыва си солей ия. 1 з, и этом анионный (хлоридный) фон, не являяськомплексообразователем легко замещаетсяна другие анионы в обрабатываемой водеили удаляются при промывке водой, Процесс замещения (ионный обмен) или удаления (отмывка) хлорид ионов параллельнопротекает с гидролизом ионов алюминия,что увеличивает сорбционную емкость скопа.А - форма скопа является сорбционноактивной формой, что связано с наличиемновых функциональных групп на поверхности сорбента.Вариант гидротермальной обработкиводой приводит к полному гидролизу ионовалюминия на активированной поверхностископа и удалению непрореагировавшего реагента и различных неактивных включенийминимальным количеством воды, Даннойоперацией проводят конверсию сорбента вН-форму,Полученный сорбент является сорбентом одноразового использования и егодальнейшая переработка может идти потехнологии получения строительных материалов или вновь путем активации по предлагаемому способу. Изобретение относится к технике переработки отходов предприятий целлюлознобумажной промышленности на сорбенте иможет быть использовано в технологии очистки сточных вод.Цель изобретения состоит в повышенииемкости сорбента.Поставленная цель достигается описываемым способом получения сорбента изкаолинсодержащего скопа, включающимего обработку расплавом хлорида калия вэвтектической смеси с хлоридом алюминия,взятом в количестве 10 - 1 о 0% (мас.) по отношению. к каолинсодержащему скопу. Сорбент можно дополнительно промыть вгидротермальных условиях,Эвтектическая смесь КС)-А 1 Сз при содержании хлорида алюминия. 67 ф(, (мол)имеет температуру плавления 128 С. Повышенная температура реакции и высокоезначение содержания хлорида алюминия вэвтектической смеси обусловливают, в отсутствии гидролиза, интенсивный. процессадсорбции ионов алюминия на поверхностикомпонентов скопа (каолин, волокно и органические включения) с образование соот-,ветствующих А-солей без разрушенияорганической составляющей скопа, При ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ЕНИЯ СОРБЕНТА ИЗ ЕГО СЫРЪЯют расплавом эвтектихлорида алюминия и ф-лы, 2 табл,1803177 Предлагаемый способ Содержание эвтектической смеси:% по отношению кскопу;в пересчете на А 1 Сзм. АС 3 /г скопа;в пересчете наА 1мг А 1 /г скопа;в пересчете на Аммоль А 1+/скопа;РНконтХПКконт. мг 02/лстепень обезв 10 50 204 2,53,876,5 5,38086 00 64 Способ осуществляют следующим образом:П р и и е р 1, Приготавливают шихту,содержащую каолинсодержащий скоп исмесь хлоридов калия и алюминия при 67% 5(мол) последнего (эвтектическая смесь) вразличных соотношениях и прогревают 1 гпри 130 + 5 С,Полученный продукт используют дляобесцвечивания сульфитного щелока с ХПК "02500 мг О 2/л и рНисх=3,1 путем обработкив статических условиях при гидромодуле 50,за время 2,5 час,Данные по обесцвечиванию сульфитного щелока каолинсодержащим скопом всравнении с алюминий-каолинитом (прототип) приведены в табл, 1,Как видно иэ данных таблицы 1, предлагаемый способ переработки каолинсодержащего скопа, являющегося отходомпроизводства бумаги, позволяет применятьуказанный отход после переработки в качестве сорбента для абесцвечивания стоковсульфитного производства целлюлозы, более эффективно, чем при эквивалентном содержании ионов алюминия в составеалюминий-каолинита (способ прототипа),Данное обстоятельство связано с влияниеморганической части скопа, экранированнойионами алюминия в процессе сорбции его 30из расплава. При этом такое экранированиеобеспечивает одновременно эффект "отпечатков", т. е. снижает стерические трудности при сорбции макромолекул, а такжеспецифическую сорбцию окрашенной органики на поверхности сорбента, ЗначениерН контактных растворов увеличиваются,что указывает на ионообменный механизмпоглощения органики сульфитного щелока,П р и м е р 2. Переработку каолинсодержащего скопа осуществляют аналогично примеру 1. Отличие заключается в том, что после термообработки шихты, состоящей из скопа и эвтектической смеси КС - А 1 С 1 з при различном содержании этой смеси, продукт помещают в автоклав при гидромодуле 10 и отмывают водой при 200 С в течение 4-х часов, После гидротермальной промывки сорбент сушат и определяют сорбционные характеристики по сорбции ионов меди из 0,05 М раствора при рН 4,4 при гидромодуле 50 за время 3 час.Данные по сорбционной емкости переработанного скопа приведены в табл, 2 в сравнении с образцом способа прототипа.Данные табл. 2 указывают на более высокую сорбционную способность переработанного по предлагаемому способу скопа по ионам меди при сорбции из слабокислых сред в сравнении со способом-прототипом, Гидротермальная отмывка исключает попадание в раствор примесей из состава исход-. ного скопа, а также хлоридионов, При этом скоп-катионит переводится в реакционноспособную Н-форму, о чем указывают снижение значений рН контактных растворов ионов меди,Формула изобретения ,1. Способ получения сорбента из каолинсодеркащего сырья включающий его обработку реагентом, содержащим хлорид алюминия, о т л и ч а ю щ и й с я тем, что, с целью повышения сорбционной емкости, каолинсодержащий скоп обрабатывают расплавом эвтектической смеси солей хлорида алюминия и хлорида калия, взятой в количестве 10-150 мас,% по отношению к скопу.2. Способ по п, 1, о т л и ч а ю щ и й с я тем, что после обработки скопа его дополнительно промывают в гидротермальных услоТаблица 11803177Таблица 2Составитель Т,Чиликина Редактор Т.Мельникова Техред М.Моргентал Корректор СЯекарь Заказ 1020 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
