Сепаратор зернистых материалов

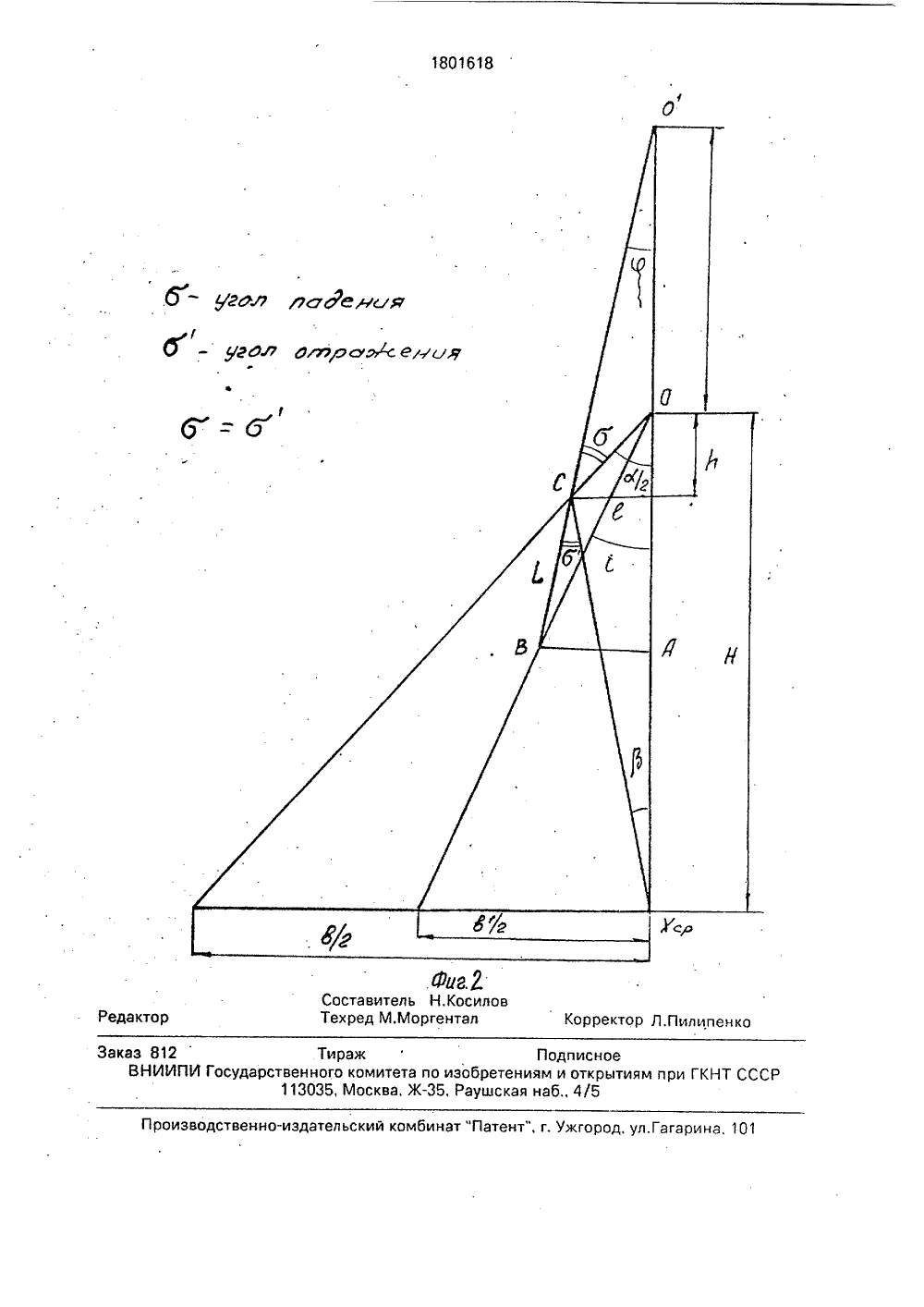

. ГОСУДАРСТВЕННО ВЕДОМСТВО ССС (ГОСПАТЕНТ ССС ОПИС ИЗО ВУ МУ ДЕТЕЛ О Л(71) Челябинский инэлектрификации сель(54) СЕПАРАТОР ЗЕ 10ститут механизации иского хозяйства,Пивень и М.Л.Власовлов Н.И, Зерноуборочропромиздат, 1986,тельство СССРВ 4/00, 1986.Р Н ИСТЫХ МАТЕ РИА 2(57) Использование: сельскохозяйственное машиностроение. Сущность: перед подачей материала в делительную камеру 3 струю сжимают в направлении, перпендикулярном ширине струи, двумя противоположно поставленными пластинами 2. Зазор между пластинами 2 расширяется в сторону приемного окна. Угол между ними можно регулировать за счет перемещения их в трех взаимно перпендикулярных плоскостях независимо друг от друга. 1 з.п. ф-лы, 2 ил,Изобретение относится к сельскохозяйственному машиностроению, конкретно к машинам для послеуборочной обработки зерна и смесей, имеющих близкие числовые значения признаков разделения (аэродинамических, упругих и т.п.),Целью изобретения является повышение эффективности сепарации за счет уменьшения величины разброса материала перед его подачей в камеру.На фиг. 1 изображен сепаратор зернистых материалов; на фиг, 2 - схема определения параметров пластин, где ст - угол падения, п- угол отражения, сг= о"Устройство содержит питатель 1, выполненный в виде двух бесконечных лент, вращающихся навстречу друг другу, под питателем установлены фокусирующие пластины 2 с возможностью измененйя угла их установки и перемещения в горизонтальной и вертикальной плоскостях независимо друг от друга,Под фокусирующими пластинами расположен воздушный канал и делительная камера 3, в которой нагнетается воздух вентилятором 4, для приема разнокачественных фракций под делительной камерой устанавливается приемное устройство 5 с возможностью его перемещения вдаль воздушного канала,Для определения параметров фокусирующих пластин и их места установки необходимо знать угол распыла струи питателем, который можно определить, предварительно измерив величину разброса зернистых материалов в приемном устройстве "в" и зная средние величины траекторий разделяемых компонентов, которые можно найти по известным зависимостяма х=Я - а 9 зи )в у = гп 9 сов- Ву,где й и Ву - проекции силы аэродинамического сопротивления на оси координат й= гп Кпчл2) - угол наклона воздушного канала к горизонтуКп - коэффициент парусности частиц чл - относительная скорость воздухао - масса частиц,Зная высоту Н канала и средние траектории движения компонентов определяют величину расхождения (Ь ) компонентов на Н Ь= хсрг - х,р 1, если Л Ь = Н 19 а /2, то задаются Ь Ь, задавшись, например Ь = =Л, определяют параметры фокусирующих пластин,П р и м е р 1. Так, при а = 6 на высоте канала Н = 100 см, получаем разброс Ь = 12 см, величина расхокдения компонентов40 1. Сепаратор зернистых материалов, включающий камеру разделения с приемным окном, ленточный метатель, установленный над приемным окном, и приемники продуктов разделения, о т л и ч а ю щ и йс я тем,что,с целью повышения эффективности сепарации за счет уменьшения величины разброса материала перед подачей в камеру, он снабжен фокусирующими пластинами, установленными между метателем и приемным окном под углом одна к другой с зазором, расширяющимся в сторону приемного окна с возможностью изменения угла между ними,2, Сепаратор по п.1, о т л и ч а ю щ и йс я тем, что пластины установлены с возможностью перемещения в трех взаимно перпендикулярных плоскостях независимо одна от другой,45 50 55 имеющих скорости витания 9 м/с и 7 м/с наН = 100 см составляет Л= хср 2 - хср 1 =- 9,0 см,тогда для качественного разделения материала принимаем Ь = 8 см, при гпах длине5 зерновки 10 мм Ь гпи = 9,6 см, а также с=учетом возможного попадания минеральных примесей принимаем Ь = 16 см, тогда с= 8 мм, расчетный угол установки пластин ксредней линии струи составит 1,26,принимаем= 1,26 О, тогда длина пластины. = 18 см.Пластины, изготавливаются из толстостенного стекла (5 мм) по всей ширине канала, при ширине канала 700 мм, ширинапластин 700 мм.Верхние концы пластин можно установить например на высоте Ь = 16 см от точкивбрасывания и отстоящие от средней линиина величину= 8 мм, под углом= 1,26 к20 плоскости, проходящей через среднюю линию струи с возможностью их перемещенияв горизонтальной и вертикальной плоскостях независимо друг от друга.П р и м е р 2, При углераспыла а= 10 О,максимальной длине частицы 10 мм Ьпп =5,7 см, из конструктивных соображенийпринимаем Ь = 10 см, тогда= 9 см,=2,25 О,= 48 см,Устройство работает следующим обра 30 зом. При прохождении тонкослойной струимежду фокусирующими пластинами онэсжимается за счет того, что часть струи,имеющая наибольшие отклонения от еесредней линии, отражается от пластин и35 сходится как максимум на средней линии вмомент входа в приемник фракций, как минимум попадает в промежуток от хср до, ул.Гага Заказ 812 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
