Индикатор для слепых

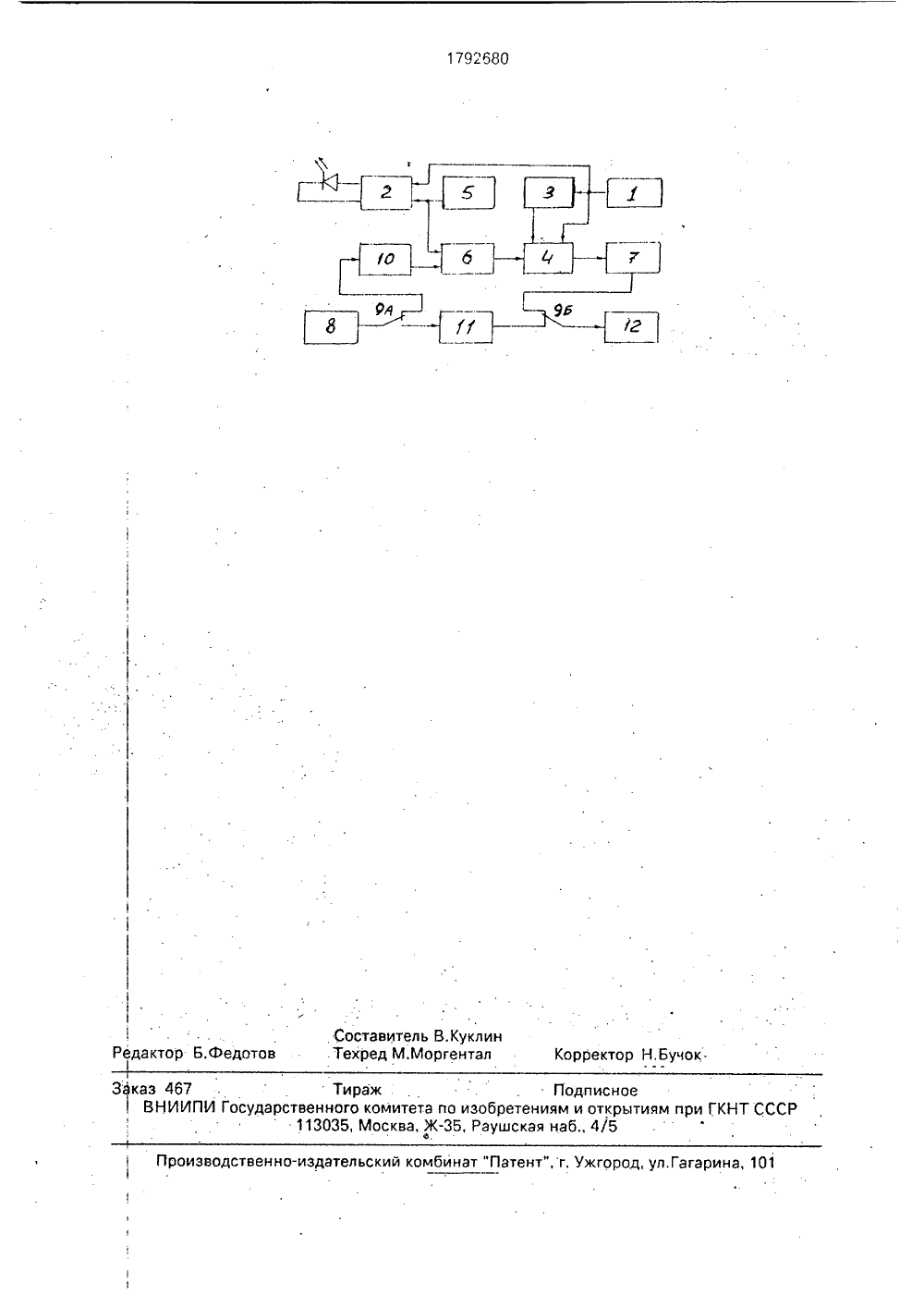

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК Г 9/08 4, генератор ов 3, интеграторы 5, фазовый дефотодетектор 8ль 10, преобразов частоту 11 и элеаэователь 12,е изображенара.работает следу ватель импульс несущейцастот нератдр тока 7 тель 9, усилите фотодетектора ческий преобрНа чертеж схема индикатоИндикатор ектор 6, ге- переключаватель тОка ктроакустируктурна щим образом.Генератор и реры в ную и угольных сиг импульсов 1 фо оследовательно налов частотой мирует неть прямо- -10 Гц иСУцАРСТВЕННОЕ ПАТЕНТНОЕ(22) 14.06,90 (46) 07,02,93. Бал, Ь 6 (76),П,Куклин и Ю,Д, Куклин 166) вторское свидетельство СССР % 12 9484, кл, А 61 Р 9/08, 1984. (54) НДИКАТОР ДЛЯ СЛЕПЫХ (57) спользование: для определения дальност 4 до обвектов (препятствий) и звуковой сигн лизацйи о ней слепым при их самостоятел ном перемещенйия Сущность изобретейия: индикатор содержит генератор импу)льсов, генератор тока, усилитель мощностй, выход которого соединен с оптическиь, излучателем инфракрасного диап зона, фотодетектор, усилитель, электроак стический преобразователь, а также гене втор несущейчастоты, формирователь имп льсов, фазовый детектор, интегратор, преобразователь тока фотодетектора в частоту)и переключатель на два положения и два йаправления, прицем выход генератора1 Изобретение относится к медицийской технфкте и предназначено для частичной реаби)итации инвалидов, лишенных зрения.Цель изобретения - выдача достоверной )тнформадии об удаленности препятствия,Устройство может быть использовано в каче)стве самостоятельного прибора, так и в составе различных приспособлений, предназ)1 аченных для определения дальности.индикатор содержит излучатель инфракрпасного диапазона, генератор импульсов 1, усилитель мощности 2, формироР у Р щ входом интегратора ичерез формирователь импульсов - с вторым управляющим входом интегратора, выход генератора несущей частоты соединен с вторым входом усилителя мощности и первым входом фазового детектора, выход которого соединей с входом интегратора, выход фотодетектора через замкнутый контакт первой группы переклю-чателя и.усилитель соеди)нено вторым входом фазового детектора,а разомкнутый контакт этой группы - с входом преобразо-. вателя тока фотодетектора, в частоту, выход интегратора соединен с входом генератора тока, выход которого церез замкнутый контакт, второй группы переключателя подключен к входу электроакустического преобразователя, разомкнутйй контакт второй группы переключателя соединен с выходом преобразователя тока фотодетектора в частоту, 1 ил.1792680 15 20 25 35 длительностью 5-10 мс, поступающих на первый вход усилителя мощности 2, формирователь импульсов 3 и первый управляющий вход интегратора 4. Непрерывно работающий генератор несущей частоты 5 формирует на втором входе усилителя мощности 2 и первом входе фазового детектора 6 последовательность сигналов(меандр) частотой 1 МГц.Встроенный в усилитель мощности формирователь напряжения из прямоугольного сигнала генератора импульсов 1 формирует сигнал с экспоненциальными фронтом и спадом и плоской вершиной, Модулированный частотой генератора несущей частоты 5, этотсигнал преобразуется в токовые импульсы возбуждения излучателя инфракрасного диапазона. Формируется последовательность оптических сигналов с нарастающей мощностью и спадающей мощностью окончания серии импульсов. Направленное излучение, отражаясь от объекта, поступает на фотодетектор 8, преобразуется в последовательность электрических колебаний, усиливается усилителем 10 и поступает на второй вход фазового детектора 6, На его выходе формируется сигнал разности фаз опорного и измерительного сигналов, поступающий на вход интегратора 4, По переднему фронту сигнала генератора 1 формирователем 3 отрабатывается короткий импульс, поступающий на второй управляющий вход интегратора 4 и разряжающий Формула изобретения Индикатор для слепых, содержащий генератор импульсов, тенератор тока, усилитель мощности, выход которого соединен с оптическим излучателем инфракрасного диапазона, фотодетектор, ус ил ител ь, электроакустический преобразователь, о т л и ч аю щ и й с я тем, что, с целью повышения точности и достоверности определения дальности до препятствий, в него введены генератор несущей частоты, формирователь импульсов; фазовый детектор, интегратор, преобразователь тока фотодетектора в частоту и переключатель на два положения и два направления, причем выход генератора импульсов соединен с первым входом усилителя мощности, с первым управляющим входом интегратора и через формирователь интегрирующий конденсатор. С его окончанием разрешатся цикл интегрирования и на выходе интегратора 4 формируется нарастающее напряжение, С окончанием импульса 5 генератора 1 цикл интегрирования прекращается, и на выходе интегратора запоминается уровень напряжения, Генератором тока 7 выходной сигнал интегратора 4 преобразуется в непрерывную последователь- "0 ность колебаний, частота которых линейнозависит от уровня этого сигнала, т.е. от величины фазового сдвига, Электрические колебания преобразуются в акустические, предоставляя возможность пользователю по уровню тональности сигнала определятьрасстояние до препятствия. Цикличностьизмерений определяется частотой следования импульсов генератора 1.,При работе индикатора в пассивном режиме переключателем 9 формируется. последовательная цепочка: "фотодетектор 8 - преобразователь тока фотодетектора в частоту 11 - электроакустический преоб разователь 12". Фотодетектор воспринимает отраженный от объектов естественный световой поток, При этом частота колебаний на выходе преобразователя 12 пропорциональна уров ню освещенности.Создается возможность, при должныхнавыках пользователя, узнавать знакомые предметы. импульсов с вторым управляющим входом интегратора, выход генератора несущей частоты соединен с вторьм входом усилителя мощности и первым входом фазового детектора, выход которого соединен с входом интегратора, выход фотодетектора через замкнутый контакт первой группы переключателя и усилительсоединен с вторым входом фазового детектора, а разомкнутый контакт этой группы соединен с входом преобразователя тока фотодетектора в частоту, выход интегратора соединен с входом генератора тона, выход которого через замкнутый контакт. второй группы переключателя подключен к входу электроакустического преобразователя, разомкнутый контакт второй группы переключателя соединен с выходом преобразователя тока фотодетектора вчастоту.1792680 г Составитель В.КуклинФедотов Техред М,Моргентал Корректор Н, Бучок. о аказ 467 Тираж . ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Пр
