Генератор мощных импульсов напряжения

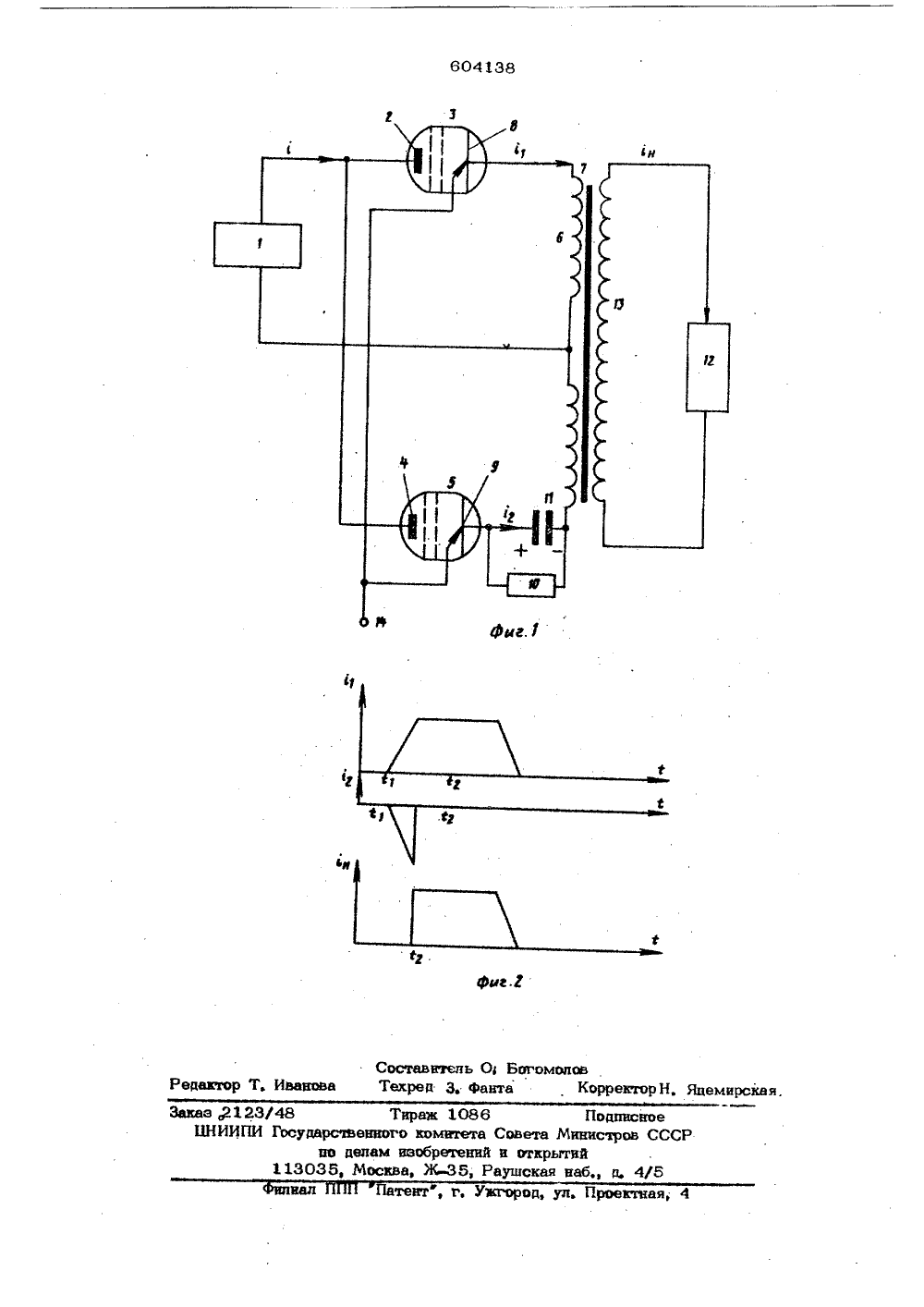

(43) Опубликовано 25,04,78 асударственныи камитеСаввтв Министрав СССРаа делам изабретенийи аткрытйй нь 1(45) Дата опубликования 05.04. 7 72) Авторы, изобретени В. И. Дружко и Д. П, Петр витель ГЕНЕРАТОР МОШНЪХ ИМПУЛЬСОВ НАПРЯЖЕНИ ой сущк предных цм пи ены к одгии, и имточка перно пу Изобретений относится к импульсной технике, в частности к генераторам мощных импульсов напряжения.Известны генераторы мощных прямоугольных импульсов напряжения длительностью порядка нескольких миллисекундсодержащие коммутатор, импульсный трансформатор и в качестве накопителя энергии-ис- кусственную формирующую линию с волновым сопротивлением, равным сопротивлению нагрузки 1. Выходная индуктивность формирующей линии зашунтирована балластным сопротивлением для уменьшения длительности переднего фронта импульса.Однако известный генератор имеет недостаточную длительность переднего фронта импульса,Наиболее близким по техничес ости и достигаемому результату агаемому является генератор мо ульсов напряжения, содержащий нергии, основной и вспомогательн мутаторы, входы которых подключ му из выводов накопителя энер льспый трансформатор, средняявичной обмотки которого подключена ко второму выводу накопителя энергии, а один из,концов первичной обмотки соедин н с входом основного коммутатора 1 2, Нагрузкаподключена ко вторичной обмотке импульсного, трансформатора.Недостатком известного генератора является большая длительность переднего фронта импульса (не менее 50 мкс), эбуслов 10 ленная инерционными свойствами импульсного трансформатора, Кроме того, на балластном сопротивлении теряется значительная часть импульсной мощности.Цель изобретения - уменьшение длитель 15 ности переднего фронта импульса,Достигается заданная цель тем, что вгенераторе мощных импульсов напряжения,содержащем накопитель энергии, основнойи вспомогательный коммутаторы, входы ко 20 торых подсоединены к одному из выводовнакопителя энергии, и импульсный трансформатор с подсоединенной ко вторичной обмотке трансформатора нагрузкой, средняяточка первичной обмотки которого соеди 25 непа со вторым выводом накопит ля энер3гии, а один из концов первичной обмоткисоединен с входом основного коммутатора,выход вспомогательного коммутатора соединен с другим концом первичной обмотки импульсного трансформатора через параллельно соединенные резистор и конденсатор.На фиг, 1 представлена принципиальная схема генератора мощных импульсовнайряжения, на фиг. 2 - временные эпюрытоков,10 Генератор мощных импульсов напряже ния содержит накопитель энергии 1, сое 1 диненный с входом 2 основного коммутато. ра 3 и с выходом 4 вспомогателжого коммутатора 5; Другой конец накопителя соединен со средней точкой первичной об матки 6 импульсного трансформатора 7. Первичная обмотка 6 включена между вы ходов 8 основного коммутатора 3 и выхо дом 9 вспомогательного коммутатора 8 через параллельно соединенные резистор 1,0 и конденсатор 11, Нагрузка 12 подклю чена ко вторичной обмотке 13 трансформа 25 тора 7, Клемма 14 предназначена для поДачи запускающего импульса от внешнего источника (на чертеже не показан).В момент "времени запускающий им" пульс включает коммутаторы 3 и 5, че- з 0 реэ них прохарит импульс тока 3 от накопителя энергии 1 (см. фиг. 2), В интервале времени 11"1 токи 11 и ,про текающие через коммутаторы 3 и 8, направлены встречно и взаимно компенсируют 35 друг друга, поэтому ток нагрузки 1 и практически равен нулю, При протекании тока 3 через коммутатор 8 заряжается конденсатор 11, время заряда которого Т определяется иэ известного соотпошенияТзЮМС 40 где Я - приведенное сопротивление нагрузки 12, С - емкость конденсатора 11, и равно дпительности 1 -1 переднего фронта импульса тока В момент временизаканчиваетсяразряд конденсатора 11, токчерез коммутатор 5 становится равным нулю. В нагрузке практически скачкообразно (а время не более 5 мкс.) появляежя ток 1 , наведенный током, который становится равен току.Резистор 10 служит для разряда конденсатора 11 в паузе меж" ру импульсами.В качестве коммутаторов 3 и 8 исполузованы Йгнитроны, а,кроме того могут быть использованы тиристорные ма рули .Предложенный генератор позволяет получить мощные: импульсы напряжения пря,- моугольной формы с перерним фронтом рли тельностыо порядка 5 мкс при длительно сти импульса несколько миллисекунд практически беэ потерь импульсной мощности.формула изобретенияГенератор мощных импульсов напряжения, содержащий накопитель энергии, основной и вспомогательный коммутаторы, входы которых подсоединены к одному иэ выворов накопителя энергии, и импульсный трансформатор с подсоединенной ко вторичной обмотке трансформатора нагрузкой, срерняя точка первичной обмотки которогосоеринена со вторым выводом накопителяэнергии, а один иэ концов первичной обмоьки соеринен с входом основного коммутатора, о т л и ч а ю щ и й с я тем, что, с целыа уменьшения длительности перероего фронта импульса выход вспомогательногокоммутатора соединен с другим концомпервичной обмотки импульсного трансформа" тора через параллельно соединенные резистор и конденсаторИсточники информации, принятые во внимание при экспертизеф1. Авторское свидетельство СССРМ 296232, кл, Н 03 К 3/00, 12.11.71.2. Ицхови Я. И, Импульсные и цифровые устройства, М., фСов, Радио",:1973, с.213.604138 Фиг Составитель 0 БогомопТехред 3, фанта ем Тираж 1086 ударсвенного комитета Сов но дедам изобретений и от 13035, Москва, Ж-З 5, РаущУжгор актор Т. Иванов 3 юащэ Д Х 23/48 ЦНИИПИ Гос Подписноета Министров ССкрытийая наб., д, 4/8
