Установка для испытания материалов на коррозионно усталостную прочность

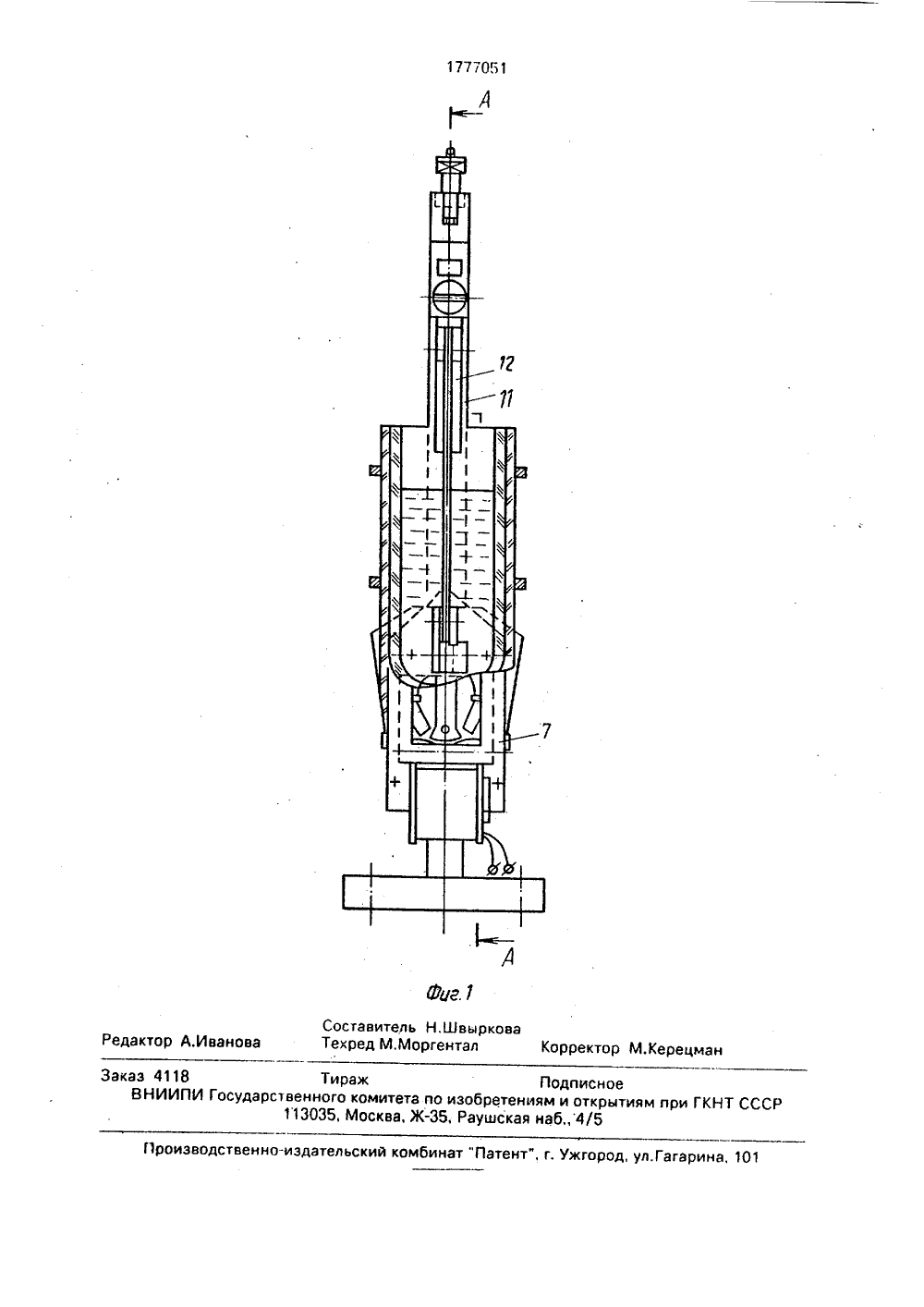

(19) й 17/02 ГОСУДАРСТВЕННОЕ ПАТЕНТНВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕН сейсмостойкоаева ка. / Справочник Ы.: Машинострое 5,:рис.43.тво СССР О. 1961. Ч К АВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Институт механики исооружений им,Т.М.Урез(54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ НА КОРРОЗИОННО-УСТАЛОСТНУЮ ПРОЧНОСТЬ(57) Изобретение относится к испытательной технике. Цель изобретения - повышение точности при испытании эластичных материалов. Установка для испытания материалов на коррозионно-усталостную прочность содержит станину 1, установленную на станине 1 электрохимическую ячейку 2, жестко установленный в ячейке 2 захват 3, направляющую 5 с установленными на ней вторым захватом 6 и привод 7 качательного движения направляющей 5. Направляющая установлена параллельно оси захватов 3 и 6, а ее ось качания размещена в одной плоскости с кромкой 9 захвата 3, предназначенной для контактирования с образцом 4, 2 ил.Изобретение относится к области приборостроения, а именно, к установкам для испытания материалов на усталостную прочность при изгибе,Известна установка для испытания материалов на коррозионно-усталостную прочность, содержащая станину, привод колебательного движения с направляющими и ползуном, электрохимическую ячейку, образец и захваты,Недостатком данной установки является низкая точность при испытании эластичных материалов. 5 10 15 20 25 30 35 40 Целью изобретения является повышение точности при испытании эластичных материалов,На фиг.1 представлена конструкция установки, общий вид; на фиг.2 - разрез А - А на фиг.1,Установка для испытания материалов на корроэионно-усталостную прочность содержит станину, размещенную на станине 1. электрохимическую ячейку 2, жестко установленный в ячейке 2 захват 3, Захват 3 предназначен для закрепления в нем образ-, ца 4, Установка содержит также направляющую 5 с установленным на ней вторым захватом 6 и привод 7 качательного движения направляющей 5, Направляющая 5 установлена параллельно оси захватов 3 и 6, а ее ось качания 8 размещена в одной плоскости с кромкой 9 захвата 3, при этом кромка 9 предназначена для контактирования с образцом 4.Ячейка 2 закреплена кольцами 10. В пазу 11 направляющей 5 установлен ползун 12 с рычагом 13 осевого нагружения образца 4, Осевая нагрузка создается пружиной 14 и винтом 15, а регистрируется тензобалкой 17, Ползун 12 фиксируют на направляющей 5 винтом 19, Привод 7 связан с электромагнитом 20, Количество колебаний направляющей 5 фиксируют индуктивным датчиком 21, В случае разрыва образца 4 остановка привода 7 осуществляется микровыключателем.22.Установка работает следующим образом,Образец 4 закрепляют в захвате 3. Ослабляют натяжение пружины 14, после чего закрепляют другой конец образца в захвате 6. Винтом.15 устанавливают необходимоенатяжение пружины 14 и соответственнонагружение образца 4.К станине 1 кольцами 11 прикрепляют ячейку 2. В ячейку 2 заливают коррозионную среду, При включении электромагнита 20 направляющая 5 приводится в колебательное движение, которое передается образцу 4. В присутствии коррозионной среды и в результате изгиба образца 4 на его поверхности образуются дефекты, которыеприведут к его разрыву.Изгиб образца 4 именно в месте касания кромки 9 захвата 3 за счет установки направляющей параллельно оси захватов 3 и 6 и размещение ее оси качания в одной плоскости с кромкой захвата 3 дает воэможность точной фиксации линии изгиба образца. Формула изобретенияУстановка для испытания материаловна коррозионно-усталостную прочность, содержащая станину, электрохимическуюячейку, размещенную на станине, жестко установленный в ячейке захват, предназначенный для закрепления образца, направляющую с установленным на ней вторым захватом и привод качательного движения направляющей, о т л и ч а ю щ а я с я тем, что, с целью повышения точности при испы.- тании эластичных материалов, направляющая установлена параллельно оси захватов, а ее ось качания размещена в одной плоскости с кромкой захвата, предназначеннойдля контактирования с образцом.Составитель Н.Швырковаэктор А.Иванова Техред М.Моргентал Корректор М.Керецказ 4118 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж-Э 5, Раушская наб.,4/5 1 роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
