Установка для испытания на контактную усталостную прочность материалов

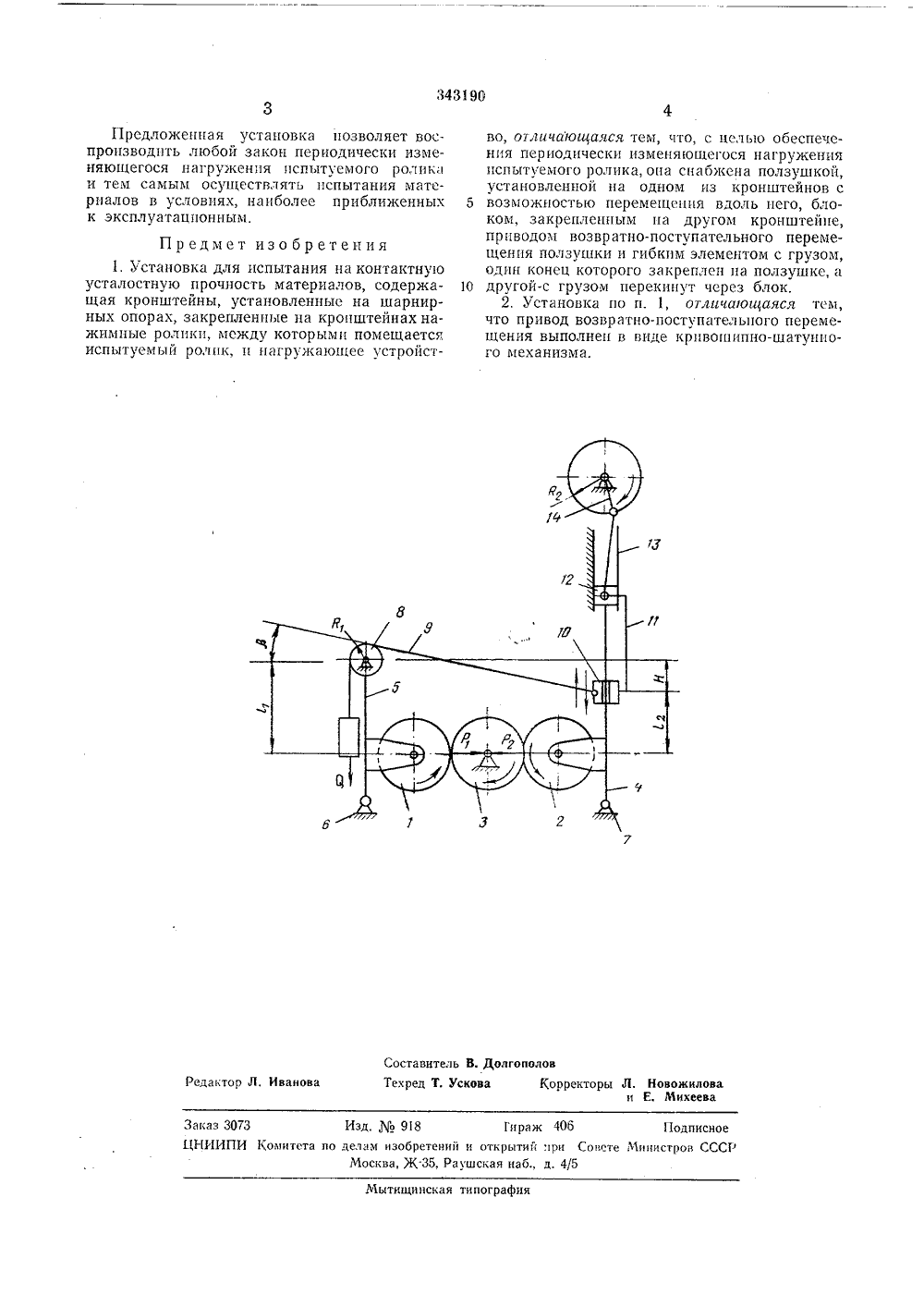

34319 О Союз Советских Социалистических РеспубликОП ИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЯЬСТВУ Здьисимое от авт. идетельствд Ло М.Кл. 6 01 т аявлено 26, У 1, 1970 ( 147064,25-28 явки Ъ"о -исоединенис Комитет по делам иаобретеиий и открытий при Совете тоииистров СССРиоритет -Опубликовано 22 Дата оп бликова Л.1972. Бюллетень20ия описания 6,Х.1972С, Порохо зобретенияаявитель ТАНОВКА ДЛЯ ИСПЫТАНИЯ НА КОНТАКТНУУСТАЛОСТНУЮ ПРОЧНОСТЬ МАТЕРИАЛОВ жимные ролики закреплены нд кронштеинах 4, 5, которые установлены на пгарнирных опорах б и 7. На кронштейне б установлен блок 8, через который нагрузка с помощью тяги 9 прикладывается к обоим кронштейнам нд расстояниях 1 а и 1, от оси образцов. Нд кронштейне 4 установлена ползушка 10, перемещаюьцаяся вдоль него. Она связана звеном 11 с ползуном 12, который перемещается возвратно-поступательно в направляющих 13. Закон перемещения ползуна задается с помощью кривошипно- шатунного механизма 14 соответствующим подбором числа его оборотов и величины эксцентриситета К.,Работа установки осугцествляется следующим образом,Испытуемый ролик при контдктировднии с нажимным роликом 1 нагружается усилием Рь а при контактировании с нажимным роликом - усилием Р,. Разница величин нагрузок обуславливается величиной Н=1 - 12. Если во время испытаний изменять расстояние 1 а следовательно, и величину Н, то пропорционально изменится и усилие Р, при неизменном Рь При рабгизма соотн чиной эксце ружения н числом обор Изобретение относится к установкам, предназначенным для испытания материалов деталей машин, работающих в условиях контактных напряжений при качении со скольжением.Известна установка для испытания на коптактную усталостную прочность материалов,содержащая кронштейны, установленные нашарнирных опорах, закрепленные на кронштейнах нджимные ролики, между которымипомещается испытуемый ролик, и нагружающее устройство. Но в такой установке отсутствует возможность создания периодически изменяющегося нагружения испытуемого ролика,Предлагаемая установка для испытания наконтактную усталостную прочность матерналов с целью обеспечения периодически изменяющегося нагружения испытуемого роликаснабжена ползушкой, установленной на одномиз кронштейнов с возможностью перемещениявдоль него, блоком, закрепленным на другом 20кронштейне, приводом возвратно-поступатель.ного перемещения ползушки и гибким элементом с ирузом, один конец которого закрепленна ползушке, а другой-с грузом, перекинут через блок. Привод возвратно-поступательного 25перемещения выполнен в виде кривошипношатунного механизма,Схема установки показана на чертеже.Центры нажимных роликов 1, 2 и испытуемого ролика 8 расположены на одной оси, На оте кривошипно-шатунного мехаошенис Р и Ра определяется велинтрпситета К 2, а цикличность нагпытуемого ролика определяется отов механизма и всех роликов.343190 Составитель В. ДолгополовТехред Т, Ускова Корректоры Л. Новожиловаи Е. Михеева Редактор Л. Иванова Заказ 3073 Изд,918 Ги раж 406 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж 35, Раушская наб., д. 4/5 Мытищинская типография Предложенная установка позволяет воспроизводить любой закон периодически изменяющегося нагружения испытуемого ролика и тем самым осуществлять испытания материалов в условиях, наиболее приближенных к эксплуатационным. Предмет изобретения1, Установка для испытания на контактную усталостную прочность материалов, содержащая кронштейны, установленные на шарнирных опорах, закрепленные на кронштейнах нажимные ролики, между которыми помещается испытуемый ролик, ц нагружавшее устройство, отличающаяся тем, что, с целью обеспечения периодически изменяющегося нагружения испытуемого ролика, она снабжена ползушкоц, установленной ца одном из кронштейнов с 5 возможностью перемещения вдоль него, блоком, закрепленным па другом кронштейне, приводом возвратно-поступательного перемещения ползушки и гибким элементом с грузом, один конец которого закреплен па ползушке, а 10 другой-с грузом перекинут через блок.2. Установка по п. 1, отличающаяся тем,что привод возвратно-поступательного перемещения выполнен в виде кривошипно-шатунного механизма.
