Инвентарная опалубка для заполнения пространства за крепью

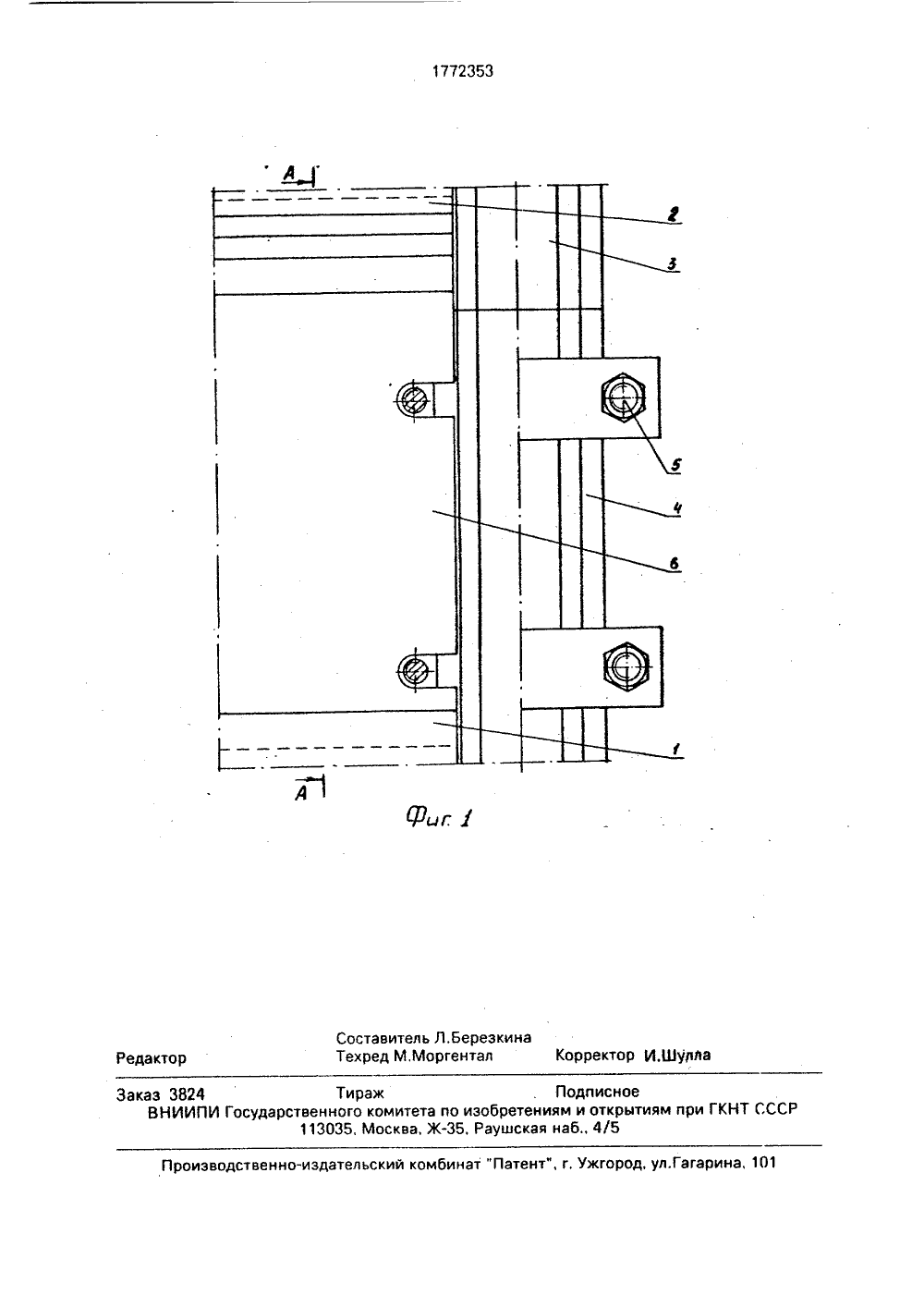

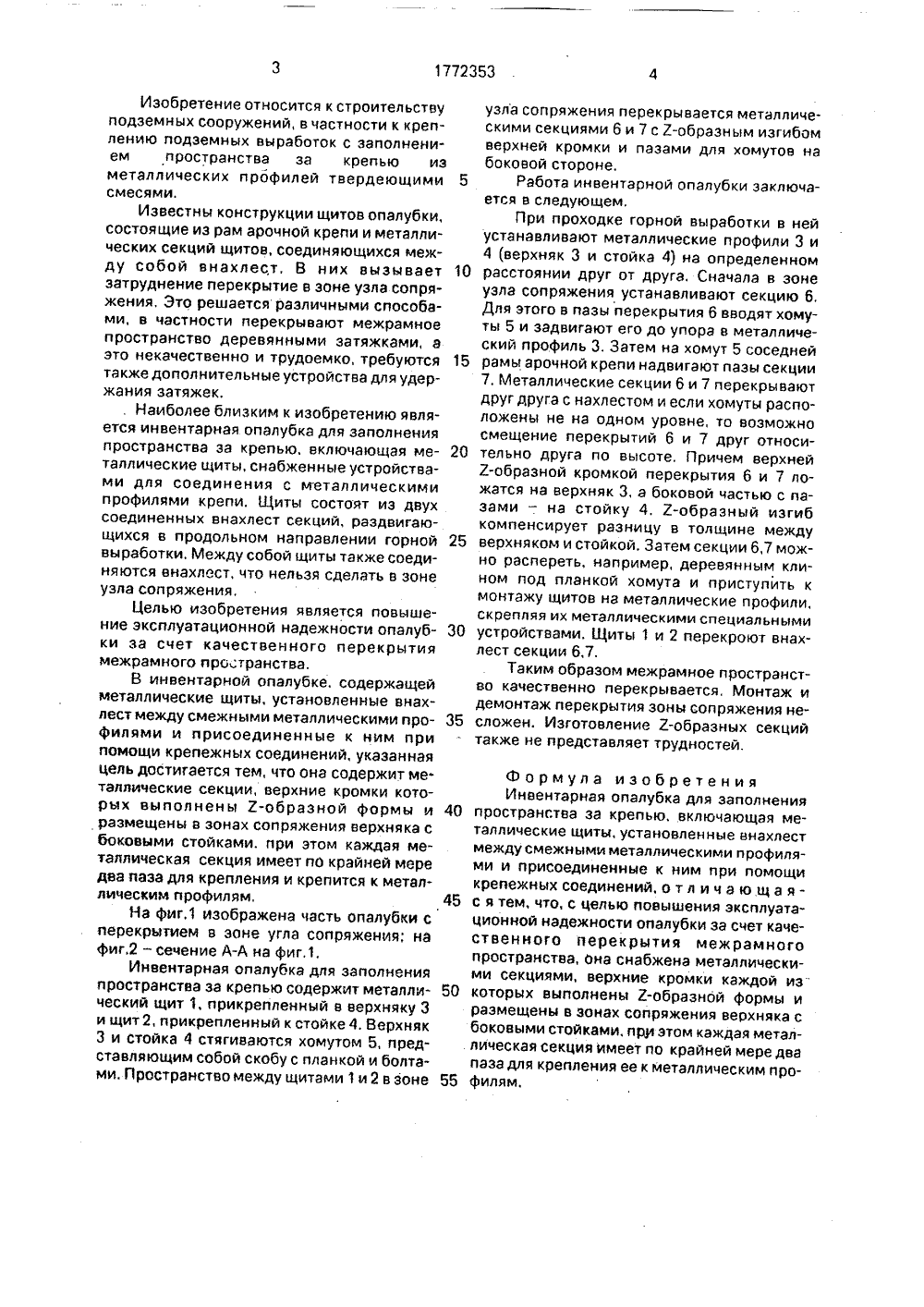

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 772353 51)5 Е 21 10 ИСАНИЕ ИЗОБРЕТЕН ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И.ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Н ауч но-исследовательский институт строительства угольных и горнорудных предприятий "Кузниишахтстрой"(56) Авторское свидетельство СССР М 1472684, кл, Е 21 О 11/10, 1987,Авторское свидетельство СССР М 1580016, кл, Е 21 О 11/10, 1988.(54) ИНВЕНТАРНАЯ ОПАЛУБКА ДЛЯ ЗАПОЛНЕНИЯ ПРОСТРАНСТВА ЗА КРЕПЬЮ(57) Использование: для крепления подземных выработок с заполнением пространства за крепыш из металлических профилей твердеющими смесями, Сущность изобретения: пространство между щитами 1 и 2 в местах их сопряжения перекрывается металлическими секциями 6 и 7 с Е-образной формой верхних кромок и пазами для крепления их к металличеСким профилям 3 и 4. Металлические секции устанавливаются внахлест, Это позволяет качественно перекрывать межрамное пространство, а 2-образная форма кромок - компенсировать зазор между верхняком и стойкой, 2 ил. АИзобретение относится к строительству подземных сооружений, в частности к креплению подземных выработок с заполнением пространства за крепыш из металлических профилей твердеющими смесями.Известны конструкции щитов опалубки, состоящие из рам арочной крепи и металлических секций щитов, соединяющихся между собой внахлест, В них вызывает затруднение перекрытие в зоне узла сопряжения. Это решается различными способами, в частности перекрцвают межрамное пространство деревянными затяжками, а это некачественно и трудоемко, требуются также дополнительные устройства для удержания затяжек.. Наиболее близким к изобретению является инвентарная опалубка для заполнения пространства за крепыш. включающая металлические щиты, снабженные устройствами для соединения с металлическими профилями крепи, Щиты состоят из двух соединенных внахлест секций, раздвигающихся в продольном направлении горной выработки, Между собой щиты также соединяются внахлест, что нельзя сделать в зоне узла сопряжения,Целью изобретения является повышение эксплуатационной надежности опалубки за счет качественного перекрытия межрамного про транства.В инвентарной опалубке, содержащей металлические щиты, установленные внахлест между смежными металлическими профилями и присоединенные к ним при помощи крепежных соединений, указанная цель достигается тем, что она содержит металлические секции, верхние кромки которых вцполнены Е-образной формы и размещены в зонах сопряжения верхняка с боковыми стойками. при этом каждая металлическая секция имеет по крайней мере два паза для крепления и крепится к металлическим профилям,На фиг.1 изображена часть опалубки с перекрцтием в зоне угла сопряжения; на фиг.2 - сечение А-А на фиг,1.Инвентарная опалубка для заполнения пространства за крепыш содержит металлический щит 1, прикрепленный в верхняку 3 и щит 2, прикрепленный к стойке 4. Верхняк 3 и стойка 4 стягиваются хомутом 5, представляющим собой скобу с планкой и болтами. Пространство между щитами 1 и 2 в зонеузла сопряжения перекрывается металлическими секциями 6 и 7 с 7-образным изгибом верхней кромки и пазами для хомутов на боковой стороне.Работа инвентарной опалубки заключается в следующем,При проходке горной выработки в ней устанавливают металлические профили 3 и 4 (верхняк 3 и стойка 4) на определенном расстоянии друг от друга, Сначала в зоне узла сопряжения устанавливают секцию 6, Для этого в пазы перекрытия 6 вводят хомуты 5 и задвигают его до упора в металлический профиль 3. Затем на хомут 5 соседней рамы арочной крепи надвигают пазы секции 7, Металлические секции 6 и 7 перекрывают друг друга с нахлестом и если хомуты расположены не на одном уровне, то возможно смещение перекрытий 6 и 7 друг относительно друга по высоте. Причем верхней Е-образной кромкой перекрытия 6 и 7 ложатся на верхняк 3, а боковой частью с пазами - на стойку 4, Е-образный изгиб компенсирует разницу в толщине между верхняком и стойкой. Затем секции 6,7 можно распереть, например, деревянным клином под планкой хомута и приступить к монтажу щитов на металлические профили, скрепляя их металлическими специальными устройствами. Щиты 1 и 2 перекроют внахлест секции 6,7.Таким образом межрамное пространство качественно перекрывается, Монтаж и демонтаж перекрытия зоны сопряжения несложен. Изготовление Е-образных секций также не представляет трудностей. 40 45 50 лическая секция имеет по крайней мере два паза для крепления ее к металлическим про филям. 5 10 15 20 25 30 35 Формула изобретенияИнвентарная опалубка для заполнения пространства за крепыш, включающая металлические щиты, установленные внахлест между смежными металлическими п рофилями и присоединенные к ним при помощи крепежных соединений, о тл и ч а ю ща яс я тем, что, с целью повышения эксплуатационной надежности опалубки за счет качественного перекрытия меж рамного пространства, Она снабжена металлическими секциями, верхние кромки каждой изкоторых выполнены Е-образной формы и размещены в зонах сопряжения верхняка с боковыми стойками, при этом каждая метал1772353 А едакт з 3824 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКН 113035, Москва. Ж, Раушская наб 4/5 оизводственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 1 оставитель Л.Бере ехред М,Моргента на Корректор И,йулл
