Система дозирования и смешения жидких компонентов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

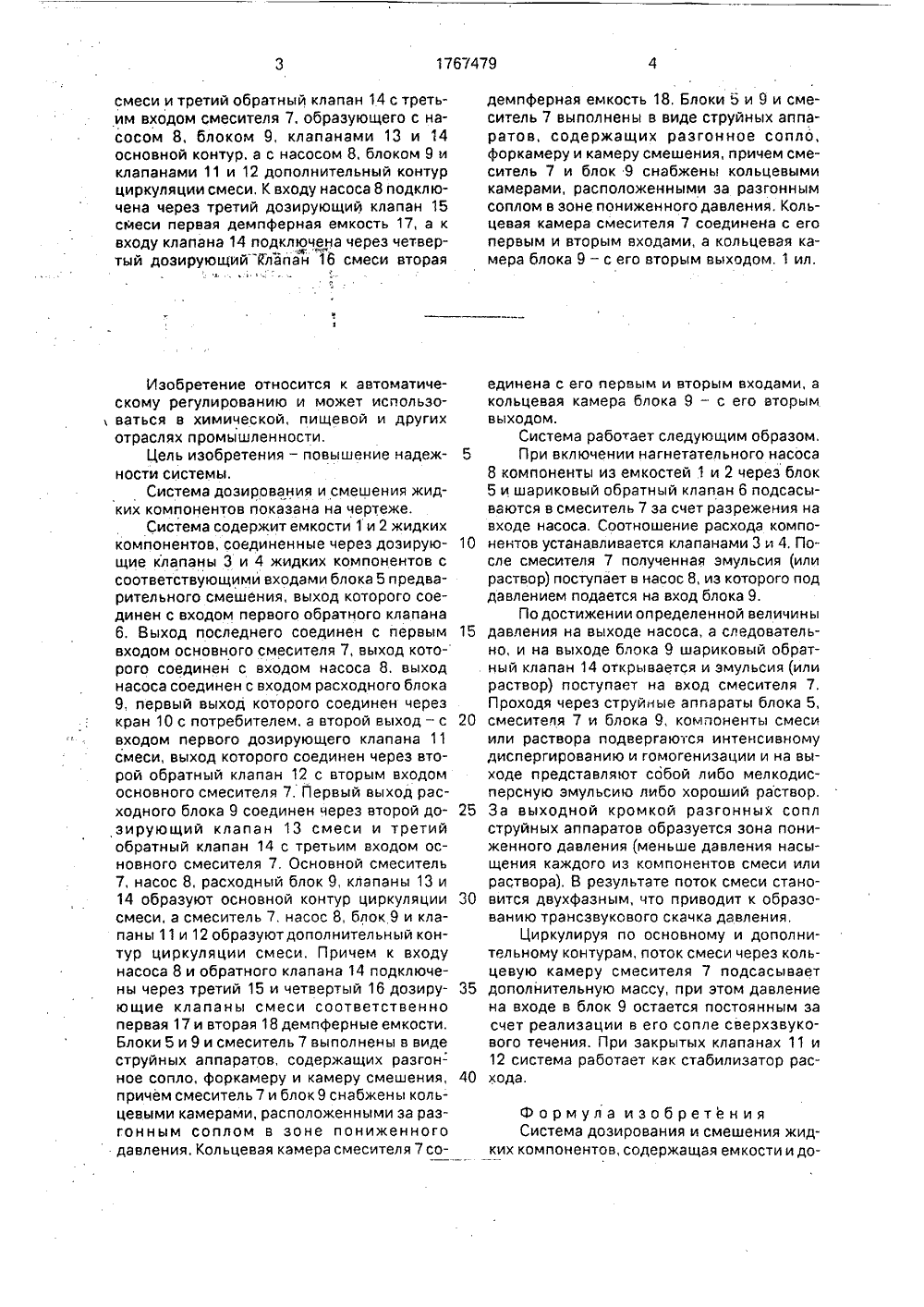

(19) (11) 05 О 11 00 ПИСАНИЕ ИЗОБРЕТЕНИ К АВТОРСКОМУ СВИД ЬСТВ хнический Ю.П.СкакунтитутМ,В.Кия./По роение Ематиче пользо други обрете ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР(21) 4362710/24 (22) 13.01.88 (46) 07.10,92, Бюл. М (71) Одесский полите (72) В,В,фисенко, коть и А.Д,Сиромят (56) Авторское свиде М 930288, кл, 6 05 ОАСУ процессам ред. В.С.Нагорного.1985, с, 180-183, рис (54) СИСТЕМА ДОЗ НИЯ ЖИДКИХ КОМ (57) Изобретение от скому регулировани ваться в химическо отраслях промышлен тельство СССР11/00, 1980,и дозированЛ,: Машиност,43,ИРОВАНИЯ ИПОНЕНТОВносится к автою и может ий, пищевой иности, Цель и ния - повышение надежности системы дозирования и смешения жидких компонентов, Система содержит емкости 1 и 2 жидких компонентов, соединенные через дозирующие клапаны 3 и 4 с соответствующими входами блока 5 предварительного смешения, выход которого соединен через первый обратный клапан 6 с первым входом основно-. го смесителя 7. Выход последнего соединен с входом насоса 8, а выход насоса соединен с входом расходного блока 9, первый выход которого соединен через кран 10 с потребителем, а второй выход - через первый дозирующий клапан 11 смеси и второй обратный клапан 12 с вторым входом основного смесителя 7. Причем первый выход блока 9 соединен через второй дозирующий клапан 131767479 10 20 25 30 35 40 смеси и третий обратный клапан 14 с третьим входом смесителя 7, образующего с насосом 8, блоком 9, клапанами 13 и 14 основной контур, а с насосом 8, блоком 9 и клапанами 11 и 12 дополнительный контур циркуляции смеси, К входу насоса 8 подключена через третий дозирующий клапан 15 смеси первая демпферная емкость 17, а к входу клапана 14 подключена через четвертый дозирующий Клапан 16 смеси вторая Изобретение относится к автоматическому регулированию и может использо-ваться в химической, пищевой и других отраслях промышленности.Цель изобретения - повышение надежности системы.Система дозирования и смешения жидких компонентов показана на чертеже.Система содержит емкости 1 и 2 жидких компонентов, соединенные через дозирующие клапаны 3 и 4 жидких компонентов с соответствующими входами блока 5 предварительного смешения, выход которого соединен с входом первого обратного клапана 6. Выход последнего соединен с первым входом основного смесителя 7, выход которого соединен с входом насоса 8, выход насоса соединен с входом расходного блока 9, первый выход которого соединен через кран 10 с потребителем, а второй выход - с входом первого дозирующего клапана 11 смеси, выход которого соединен через второй обратный клапан 12 с вторым входом основного смесителя 7. Первый выход расходного блока 9 соединен через второй дозирующий клапан 13 смеси и третий обратный клапан 14 с третьим входом основного смесителя 7. Основной смеситель 7, насос 8, расходный блок 9, клапаны 13 и 14 образуют основной контур циркуляции смеси, а смеситель 7, насос 8, блок 9 и клапаны 11 и 12 образуютдополнительный контур циркуляции смеси, Причем к входу насоса 8 и обратного клапана 14 подключены через третий 15 и четвертый 16 дозирующие клапаны смеси соответственно первая 17 и вторая 18 демпферные емкости.Блоки 5 и 9 и смеситель 7 выполнены в виде струйных аппаратов, содержащих разгонное сопло, форкамеру и камеру смешения, причем смеситель 7 и блок 9 снабжены кольцевыми камерами, расположенными за разгонным соплом в зоне пониженного давления, Кольцевая камера смесителя 7 содемпферная емкость 18, Блоки 5 и 9 и смеситель 7 выполнены в виде струйных аппаратов, содержащих разгонное сопло, форкамеру и камеру смешения, причем смеситель 7 и блок 9 снабжены кольцевыми камерами, расположенными за разгонным соплом в зоне пониженного давления, Кольцевая камера смесителя 7 соединена с его первым и вторым входами, а кольцевая камера блока 9 - с его вторым выходом, 1 ил. единена с его первым и вторым входами, а кольцевая камера блока 9 - с его вторым выходом.Система работает следующим образом, При включении нагнетательного насоса 8 компоненты из емкостей 1 и 2 через блок 5 и шариковый обратный клапан 6 подсасываются в смеситель 7 за счет разрежения на входе насоса, Соотношение расхода компонентов устанавливается клапанами 3 и 4, После смесителя 7 полученная эмульсия (или раствор) поступает в насос 8, из которого под давлением подается на вход блока 9. По достижении определенной величиныдавления на выходе насоса, а следовательно, и на выходе блока 9 шариковый обратный клапан 14 открывается и эмульсия (или раствор) поступает на вход смесителя 7, Проходя через струйные аппараты блока 5,смесителя 7 и блока 9, компоненты смеси или раствора подвергаются интенсивному диспергированию и гомогенизации и на выходе представляют собой либо мелкодисперсную эмульсию либо хороший раствор, За выходной кромкой разгонных сопл струйных аппаратов образуется зона пониженного давления (меньше давления насыщения каждого из компонентов смеси или раствора), В результате поток смеси становится двухфазным, что приводит к образованию трансзвукового скачка давления,Циркулируя по основному и дополнительному контурам, поток смеси через кольцевую камеру смесителя 7 подсасывает дополнительную массу, при этом давление на входе в блок 9 остается постоянным за счет реализации в его сопле сверхзвукового течения. При закрытых клапанах 11 и 12 система работает как стабилизатор расхода. Формула изобретенияСистема дозирования и смешения жидких компонентов, содержащая емкости и до1767479 Составитель А, ГабрильянцТехред М,Моргентал Корректор М. Петрова Редактор Заказ 3548 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Рэушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 зирующие клапаны жидких компонентов, блок предварительного смешения, основной смеситель и расходный блок, а также первый и второй дозирующие клапаны смеси и первый, второй и третий обратные кла паны, причем емкости жидких компонентов соединены через дозирующие клапаны жидких компонентов с соответствующими входами блока предварительного смеше-ния, выход которого соединен через первый 10 обратный клапан с первым входом основного смесителя, выход первого дозирующего клапана смеси соединен с вторым входом основного смесителя, а выход насоса - с входом расходного блока, первый выход ко торого соединен с потребителем, о т л и ч аю щ а я с я тем, что, с целью повышения надежности системы, она снабжена первой и второй демпферными емкостями и третьим и четвертым дозирующими клапанами смеси, основной смеситель снабжен третьим входом, э расходный блок - вторым выходом, который соединен с входом первого дозирующего клапана смеси, выход которого соединен с вторым входом основного смесителя через второй обратный клапан, а первый выход расходного блока соединен через второй дозирующий клапан смеси и третий обратный клапан с третьим входом основного смесителя, выход которого соединен с входом насоса, причем первая демпферная емкость соединена через третий дозирующий клапан смеси с входом насоса, а вторая дозирующая емкость соединена через четвертый дозирующий клапан смеси с входом третьего обратного клапана.
СмотретьЗаявка
4362710, 13.01.1988
ОДЕССКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ФИСЕНКО ВЛАДИМИР ВЛАДИМИРОВИЧ, СКАКУНОВ ЮРИЙ ПАВЛОВИЧ, КИКОТЬ МАРГАРИТА ВЛАДИМИРОВНА, СИРОМЯТ АНДРЕЙ ДМИТРИЕВИЧ
МПК / Метки
МПК: G05D 11/00
Метки: дозирования, жидких, компонентов, смешения
Опубликовано: 07.10.1992
