Рельсовое стыковое соединение

Номер патента: 1752840

Авторы: Вятченина, Леоненко, Перлов, Сельский, Сергеев

ZIP архив

Текст

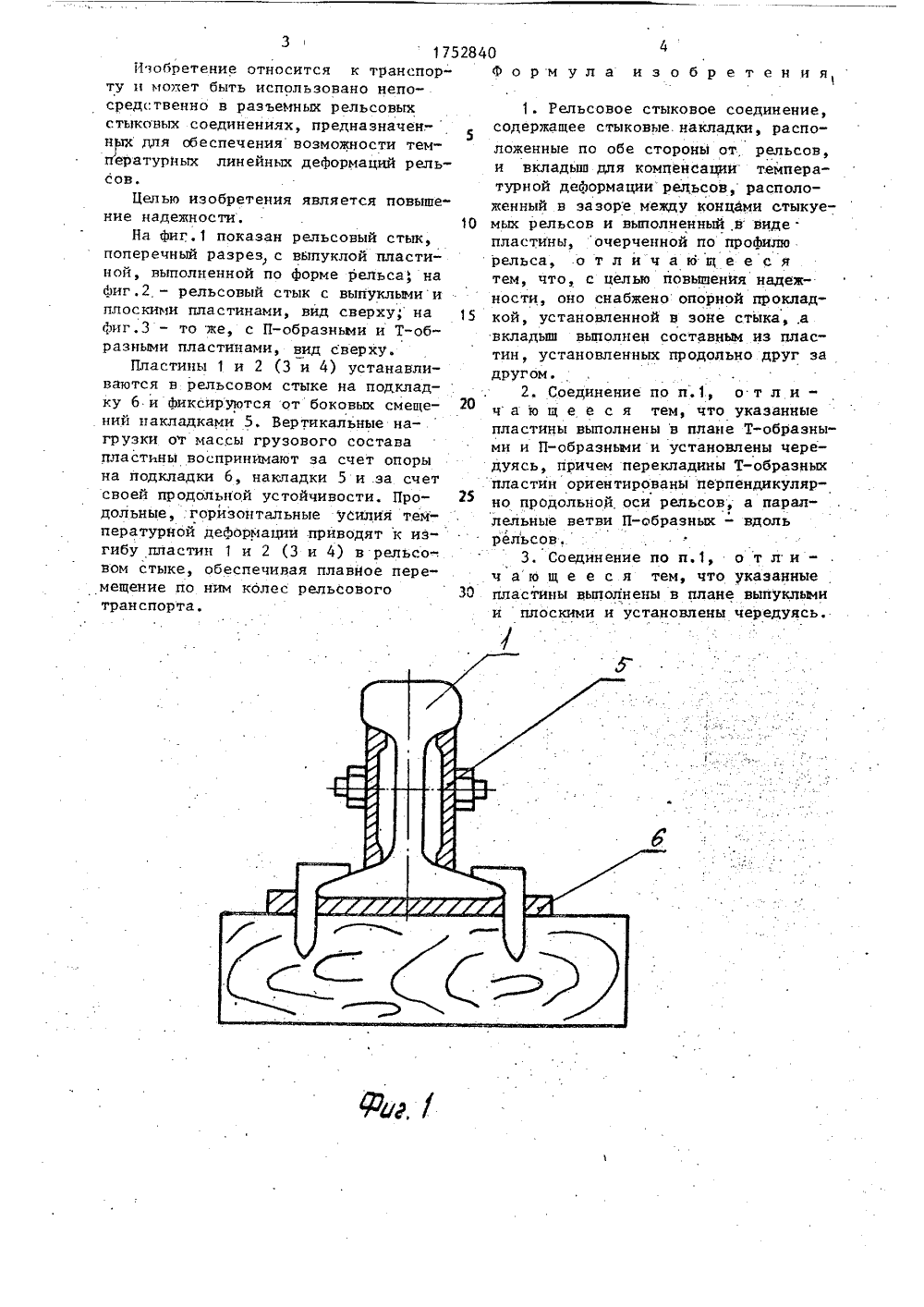

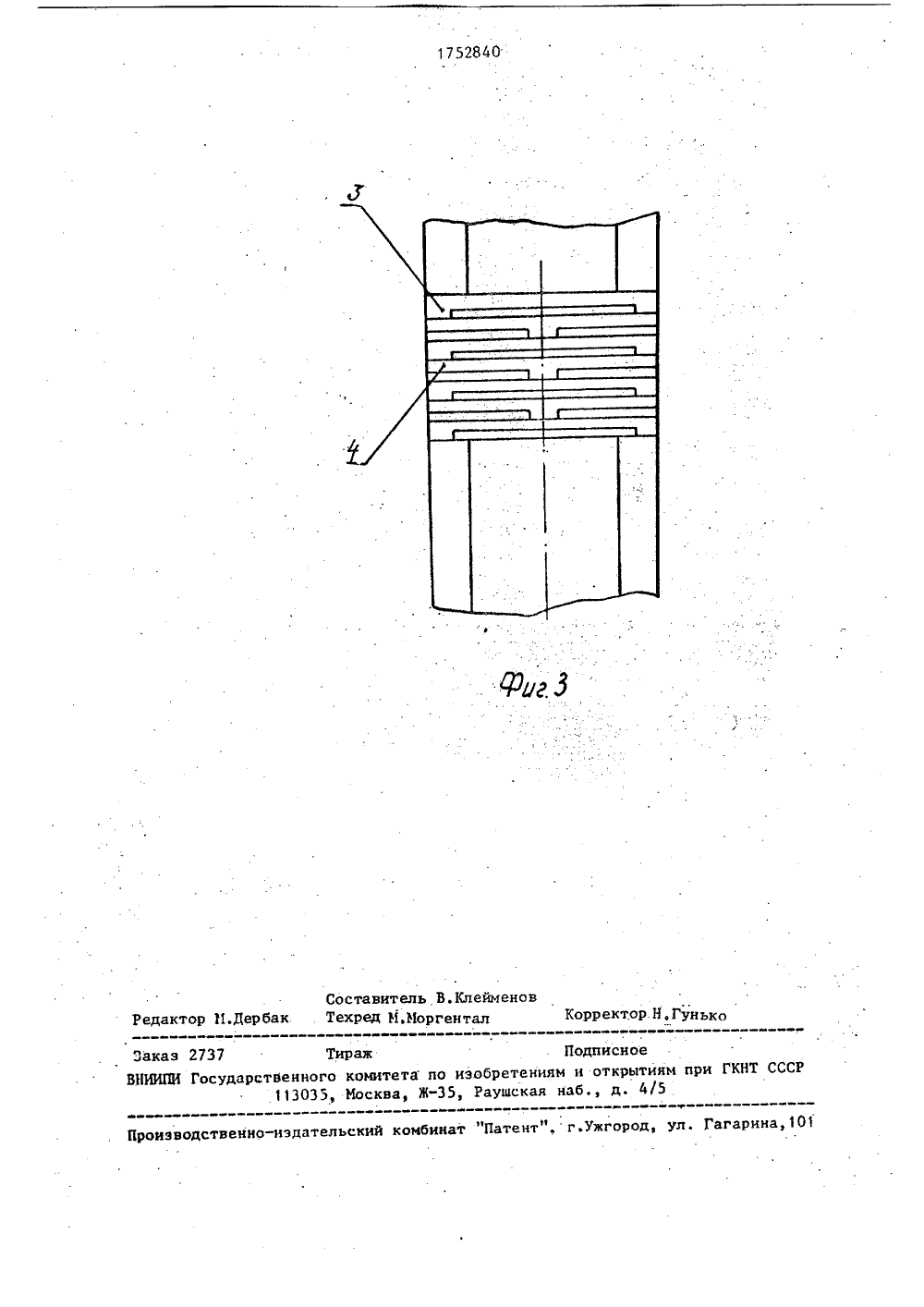

. СОЮЗ СОВЕТСКИХиииииииииииищеиРЕСПУБЛИК Й 1) 5 11 4 НИЕ ИЗ ОПИСА Н АВТОР ГОСУДАРСТВЕННЫЙ КОМИТЕПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИ 1(71) Уфимский филиал Всесоюзного на-и .учно-исследовательского и проектноконструкторского института нефтяногомашиностроения(54) РЕЛЬСОВОЕ СТЫКОВОЕ СОЕДИЙЕКИЕ (57) Использование;. в разъемных рельсовых стыковйх соединениях. Сущность изобретения: соединение содержит вкладыш, выполненный в плане либо с чередующимися выипукль 1 ми 1 и ппоски/мй 2 пластинами, либо с чередующимися Т-образными и П-образиинькиплаСтиинами. 2 зп. ф-лы, 3 ил.3 175Изобретение относится к транспорту и может быть использовано непосредственно в разъемных рельсовых стыковьж соединениях, предназначенн дчя обеспечения возможности темературных линейньж деформаций рельсов.Целью изобретения является повышение надежности.На фиг,1 показан рельсовый стык, поперечный разрез, с выпуклой пластиной, выполненной по форме рельса, на фиг,2 - рельсовый стык с выпуклыми и плоскими пластинами, вид сверху на фиг.3 - то же, с П-образными и Т-образными пластинами, вид сверху.Пластины 1 и 2 (3 и 4) устанавливаются в рельсовом стыке на подкладку 6 и фиксируются от боковых смещений накладками 5, Вертикальные нагрузки ог массы грузового состава пластины воспринимают за счет опоры на подкладки 6, накладки 5 и за счет своей продольной устойчивости. Продольные, горизонтальные усилия тем- пературйой деформации приводят к изгибу пластин 1 и 2 (3 и 4) в рельсо-. вом стыке, обеспечивая плавное перемещение по ним колес рельсового транспорта. 2840 Формула изобретения 1. Рельсовое стыковое соединение,содержащее стыковые. накладки, расположенные по обе стороны от рельсов,и вкладыш для компенсации температурной деформации рельсов, располояенный в зазоре между концами стыкуе 10 мых рельсов и выполненный в виде .пластины, очерченной по профилюрельса, о т л и ч а ю ц е е с ятем, что, с целью повыненйя надежности, оно снабжено опорной проклад 15 кой, установленной в зоне стыкаавкладыш выполнен составным из пластин, установленных продольно друг задругом,2. Соединение по п.1, о т л и "ч а ю ц е е с я тем, что указанныепластины выполнены в плане Т-образными и П-образными и установлены чередуясь, причем перекладины Т-образныхпластин ориентированы перпендикулярно продольной оси рельсов, а параллельные ветви П-образных - вдольрельсов.3. Соединение по п.1, о т л ич а ю щ е е с я тем, что указанные30 пластины выполнены в плане выпуклымии плоскими и установлены чередуясь.1752840 оставитель В.Кл ехред И,Иоргент но Редактор И.Дербак Тал Корректор. Н, Гунько Заказ 2737 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям пр 13035, Москва, Ж"35, Раушская наб., д. 4/5 Т ССС льский комбинат "Патент".г.ужгоро Произв о-изд арина,10

Смотреть

Заявка

4852733, 20.07.1990

УФИМСКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО И ПРОЕКТНО-КОНСТРУКТОРСКОГО ИНСТИТУТА НЕФТЯНОГО МАШИНОСТРОЕНИЯ

СЕРГЕЕВ ГЕННАДИЙ АЛЕКСАНДРОВИЧ, ПЕРЛОВ НИКОЛАЙ АЛЕКСЕЕВИЧ, ВЯТЧЕНИНА ЛЮБОВЬ ИВАНОВНА, СЕЛЬСКИЙ БОРИС ЕВСЕЕВИЧ, ЛЕОНЕНКО ОЛЬГА АНАТОЛЬЕВНА

МПК / Метки

МПК: E01B 11/40

Метки: рельсовое, соединение, стыковое

Опубликовано: 07.08.1992
