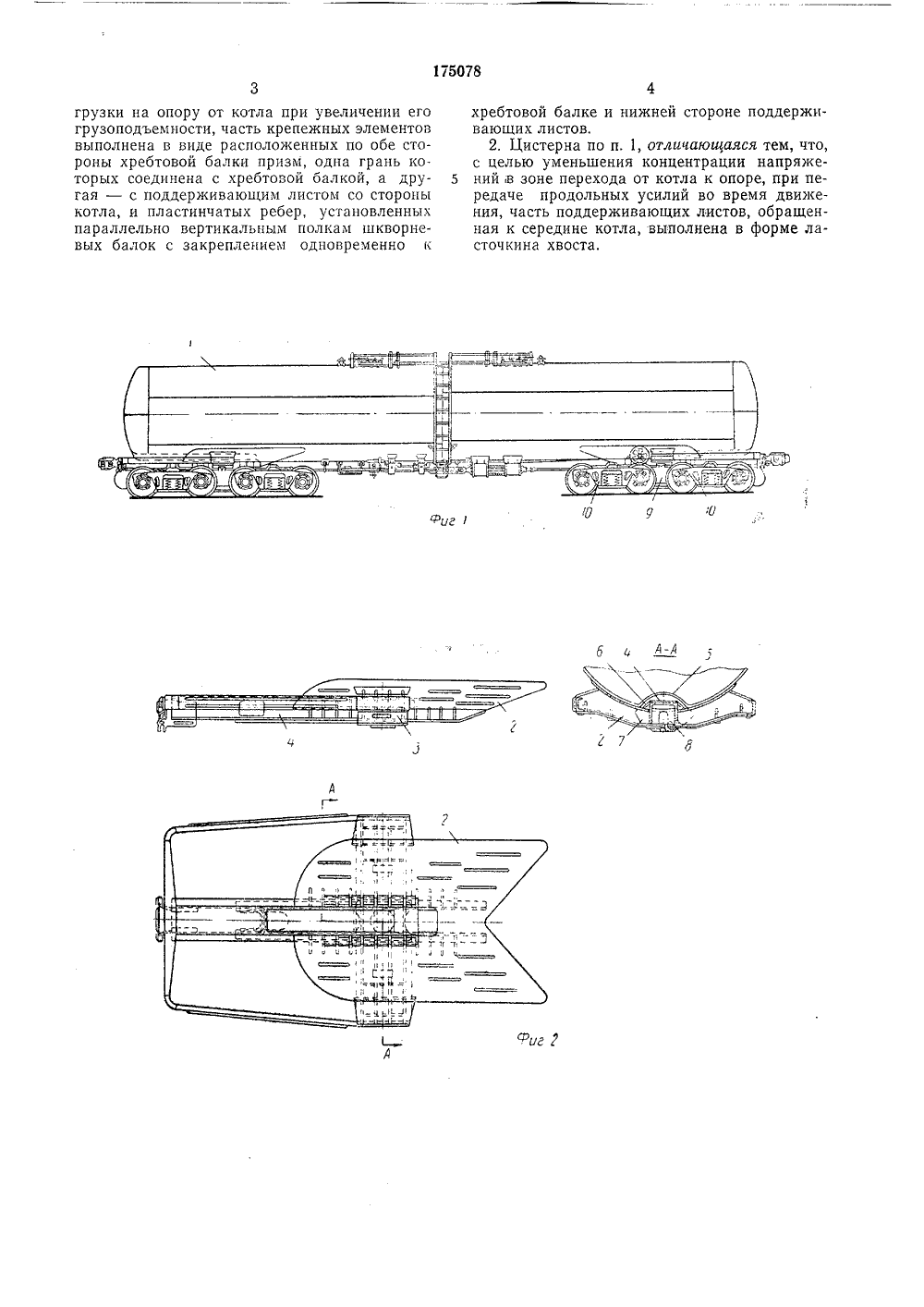

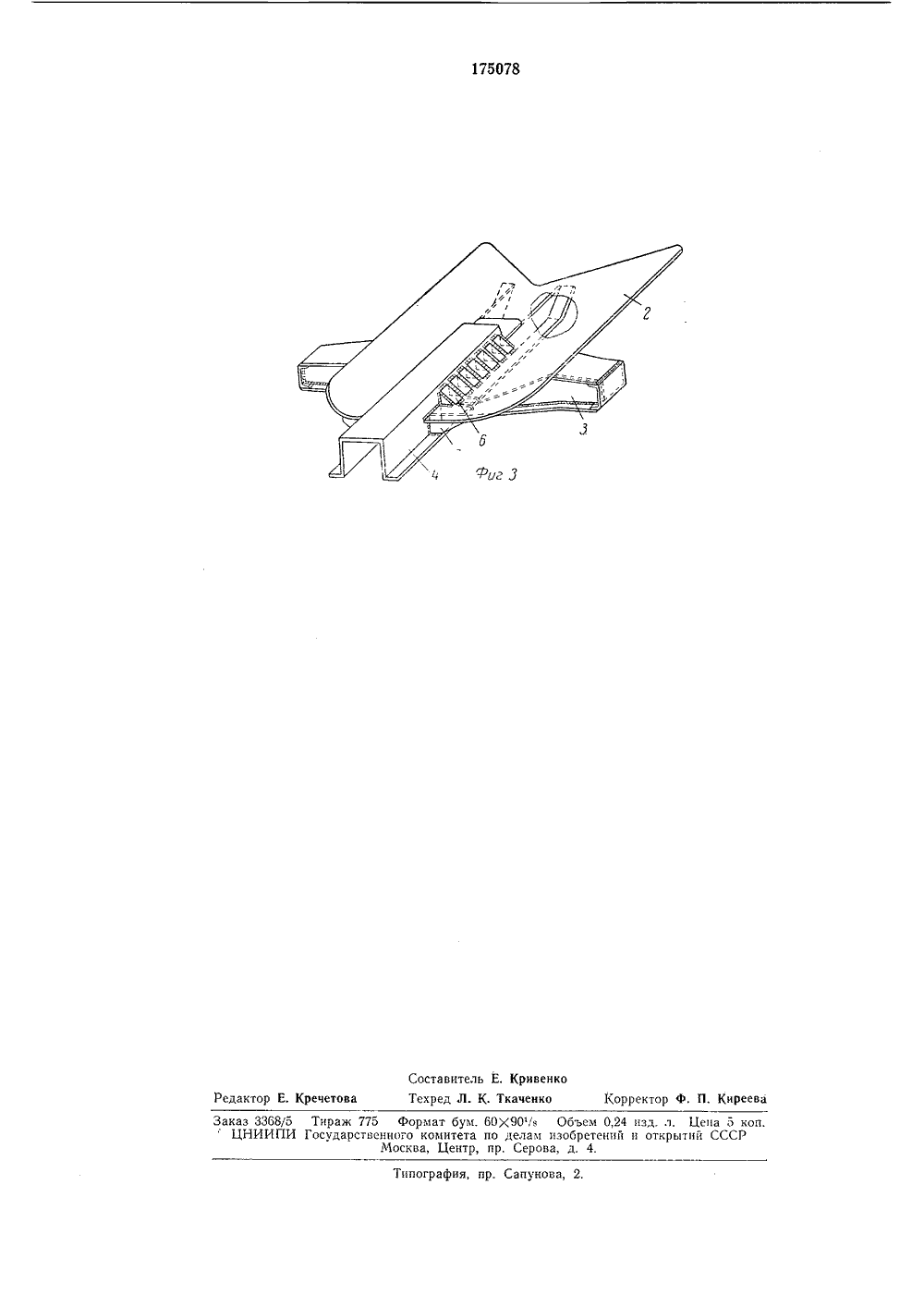

Союз СоветскихСоциалистицескихРеспублик Зависимое от авт. свидетельства111079Заявлено ОЗ,Ч 111,1964 ( 915346/27-11) Кл. 20 с, 9 с присоединением заявкиПриоритет МПК В 616УДК 625.245.62(088.8) Государственный комитет по делам изобретений и открытий СССРОпубликовано 21.1 Х.1965. Бюллетень19Дата опубликования описания 1.ХП,1965 Авторыаизобретения В. Ф, Карпов, А. Ф. Довженко, П. М. Прага, Л, А. ШадИ. 1 О. Константинов, И. Г. Беляев, П. М. Ходос, А. Г, Милаш А. П. Коврига, В. В. Лукин, И. С. Щербань, В, Р. Обшаров, М. А. Лазутин, Б. С. Евстафьев, А. П. Котюк, В. И, Лариохин, Л. И. Евдокимов,В. С. Лагута, В, С. Ждамаров и Р. Г, ПолоцкийЗаявитель Ждановский завод тяжелого машиностроения БЕЗРАМНАЯ ЖЕЛЕЗНОДОРОЖНАЯ ЦИСТЕРНА ДЛЯ СВЕТЛЫХ И ТЕМНЫХ НЕФТЕПРОДУКТОВПредмет изобретения Подписная групгга Л 3 77 В основном авт. св.111079 описана безрамная железнодорожная цистерна для светлых и темных нефтепродуктов, котел которой одновременно служит ее рамой. Для увеличения емкости с понижением центра тяжести котел опирается жестко связанными с ним посредством поддерживающих листов консольными опорами на брусья двуосных тележек. Опоры представляют собой короткие хребтовые и шкворневые балки.Настоящее изобретение является дальнейшим усовершенствованием основного изобретения и обеспечивает равномерное распределение нагрузки на опору от котла, увеличивая грузоподъемность котла. С этой целью часть крепежных элементов безрамной железнодорожной цистерны выполнена в виде призм и пластинчатых ребер. Призмы расположены по обе стороны хребтовой балки, причем одна их грань соединена с хребтовой балкой, а другая - с поддерживающим листом со стороны котла. Пластинча. тые ребра смонтированы параллельно вертикальным полкам шкворневых балок с закреплением одновременно к хребтовой балке и нижней стороне поддерживающих листов. Чтобы уменьшить концентрацию напряжений в зоне перехода от котла к опоре при передаче продольных усилий во время движения, часть поддерживающих листов, обращенная к середине котла, имеет форму ласточкина хвоста.На фиг. 1 дан общий вид описываемой цистерны; на фиг. 2 - опоры котла, в трех про 5 екциях; на фиг. 3 - то же, в аксонометрии.Котел 1 с обоих концов жестко соединенпосредством поддерживающих листов 2 с опорами, состоящими из шкворневой 3 и концевых хребтовых балок 4, помещаемых в нишах10 5 котла. По обеим сторонам хребтовых балокустановлены призмы б, одна грань которыхжестко соединена с хребтовой балкой 4, а другая - с поддерживающим листом 2; и пластинчатые ребра 7, жестко закрепленные с15 хребтовой балкой и поддерживающими листами. Место пересечения хребтовой и шкворневой балок усилено надпятниковым узлом 8,установленным внутри хребтовой балки иопирающимся на соединительную балку 920 тележек 10,251. Безрамная железнодорожная цистернадля светлых и темных нефтепродуктов, снабженная поддерживающими листами, по п. 1 авт. св.111079, отличающаяся тем, что, с 30 целью более равномерного распределения на175078 Фиг 1 1 иг грузки на опору от котла при увеличении его грузоподъемности, часть крепежных элементов выполнена в виде расположенных по обе стороны хребтовой балки призм, одна грань которых соединена с хребтовой балкой, а другая - с поддерживающим листом со стороны котла, и пластинчатых ребер, установленных параллельно вертикальным полкам шкворневых балок с закреплением одновременно к хребтовой балке и нижней стороне поддерживающих листов.2, Цистерна по п. 1, отличающаяся тем, что,с целью уменьшения концентрации напряже ний в зоне перехода от котла к опоре, при передаче продольных усилий во время движения, часть поддерживающих листов, обращенная к середине котла, выполнена в форме ласточкина хвоста.175078 Составитель Е. КривенкоТехред Л. К. Ткаченко Корректор ф. П. Киреева Редактор Е. Кречетова Типография, пр. Сапунова, 2,Заказ 3368/5 Тираж 775 Формат бум. 60 Х 90 Чз Объем 0,24 пзд. л. Цена 5 коп. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4.
