Формирователь ударного импульса к ударному испытательному стенду
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

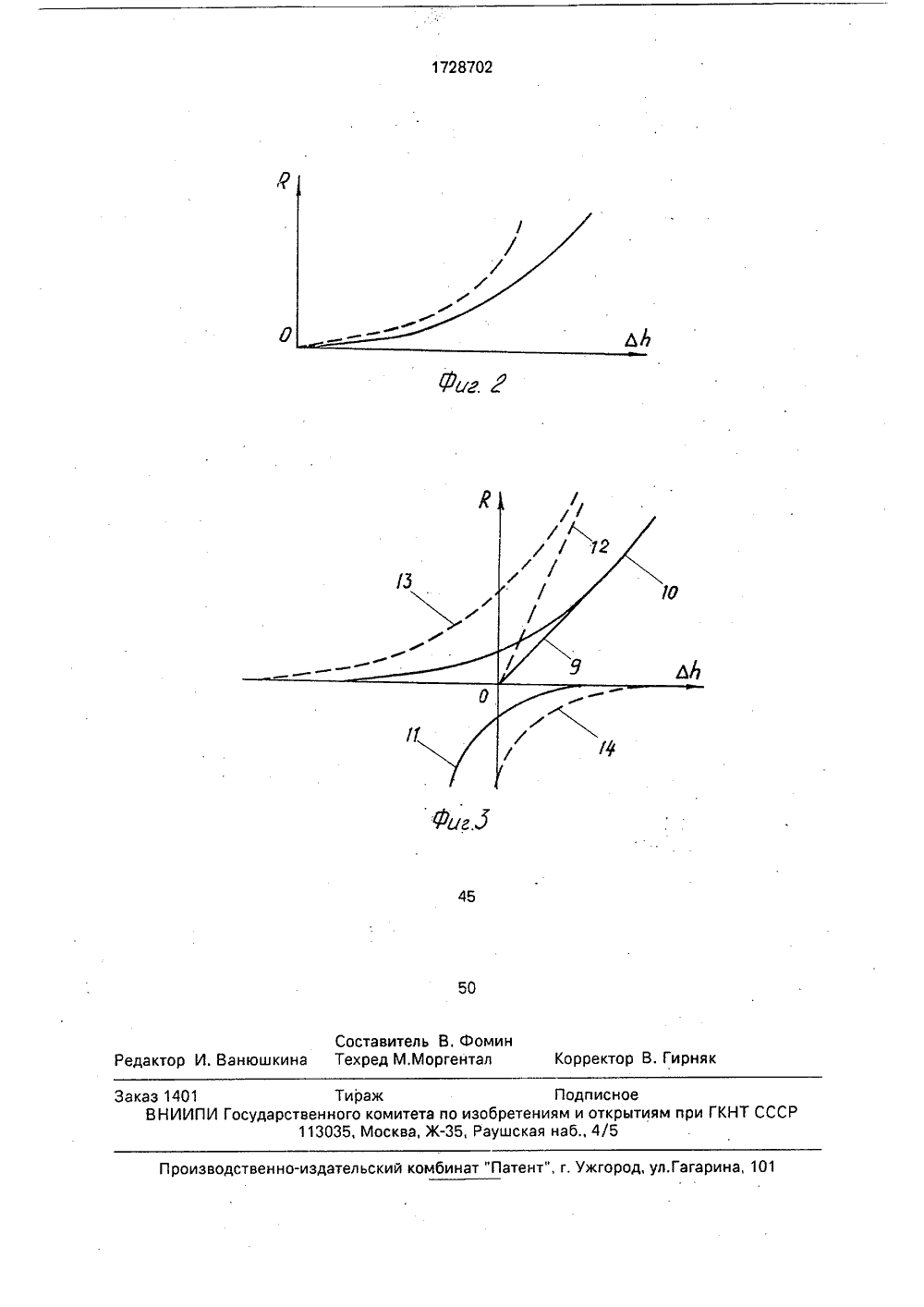

(51)5 С 01 М 7/ ОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ИМ НО ударяется ий за ющих ержит силомежду еменкости8 О ОСУДАРСТВЕННЫЙ КОМИТЕТ0 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР(56) Авторское свидетельство СССРМ 1567905,кл.О 01 М 7/00, 1988,Авторское свидетельство СССРМ 1663469, кл, 6 01 М 7/00, 1988.(54) ФОРМИРОВАТЕЛЬ УДАРНОГОПУЛЬСА К УДАРНОМУ ИСПЫТАТЕЛМУ СТЕНДУ(57) Изобретение относится к техникеных испытаний. Целью избретения явлуменьшение трудоемкости испытансчет исключения замены корректируамортизаторов. Формирователь содосновной амортизатор 1 с нелинейнойвой характеристикой, установленныйопорным и ударовоспринимающим элтами 2 и 3, средства регулировки жест амортизатора и корректирующие амортизаторы 4, которые установлены на элементе 3 симметрично и параллельно относительно оси амортизатора 1. Формирователь снабжен дополнительными опорными элементами 5 и б, между которыми установлены амортизаторы 4, а средства регулировки жесткости выполнены в виде винтовых стяжек 7 для поджатия амортизаторов 1 и 4. Опорные элементы 5 установлены на ударовоспринимающем элементе 3, а элементы б через винтовые стяжки 7 связаны с опорным элементом 2. Все поверхности 8 контакта опорных и ударовоспринимающих элеметов 2, 3, 5 и б с амортизаторами 1 и 4 выполнены сферическими. При настройке формирователя путем изменения затяжки винтовых стяжек 7 изменяется наклон линейной силовой характеристики формирователя, являющейся разностью нелинейных силовых характеристик сжатых основного амортизатора 1 и корректирующих амортизаторов 4,Изобретение относится к испытательной технике, а именно к формирователям ударной нагрузки для ударных испытательных стендов,Целью изобретения является уменьшение трудоемкости проведения испытаний за счет исключения замены корректирующих амортизаторов,На фиг, 1 схематично изображен формирователь, общий вид, разрез; на фиг. 2 - график силовых характеристик основного амортизатора (сплошная линия при сферических, пунктирная линия - при плоских торцах); на фиг. 3 - то же, формирователя,Формирователь содержит основной амортизатор 1 с нелинейной силовой характеристикой, установленный между опорным и ударовоспринимающим элементами 2 и 3, средства регулировки жесткости амортизатора и служащие для линеаризации силовой характеристики формирователя корректирующие амортизаторы 4, которые установлены на ударовоспринимающем элементе.3 параллельно и симметрично относительно оси основного амортизатора 1,Формирователь снабжен дополнительными опорными элементами 5 и 6, между которыми установлены корректирующие амортизаторы 4, средства регулировки жесткости амортизаторов выполнены в виде винтовых стяжек 7, служащих для сжатия основного .и корректирующих амортизаторов 1 и 4, Опорные элементы 5 каждого корректирующего амортизатора 4 установлены на ударовоспринимающем элементе 3, а другие опорные элементы 6 связаны посредством винтовых стяжек 7 с опорным элементом 2.Все поверхности 8 контакта опорных и ударовоспринимающих элементов 2, 3, 5 и 6 с амортизаторами 1 и 4 выполнены сферическими для исключения влияния сил трения в торцах амортизаторов на характеристики ударного процесса. На фиг.3 приведена силовая характеристика 9 сжатого формирователя как разность между силовыми характеристиками 10 и 11 основного и корректирующих амортизаторов. Пунктирными линиями 12-14 приведены аналогичные характеристики формирователя с большим сжатием,Формирователь работает следующим образом, 5 10 15 20 25 30 35 40 45 50 55 При ударе внешнее воздействие приложено к элементу 3, который перемещается относительно опорного элемета 2 и сжимает амортизатор 1, а через дополнительные опорные элементы 5 частично освобождает предварительно сжатые корректирующие амортизаторы 4, При этом силовая характеристика формирователя в любой момент времени удара получается как разность силовых характеристик сжатых основного и корректирующих амортизаторов 1 и 4 и во время удара остается линейной, что приводит к получению синусоидального ударного импульса, Для получения другой силовой характеристики формирователя (пунктирная линия 12) достаточно изменить сжатие формирователя стяжками 7. Исключение замены амортизаторов при настройках формирователя на воспроизведение различных параметров ударного импульса уменьшает трудоемкость проведения испытаний.Формула изобретения Формирователь ударного импульса к ударному испытательному стенду, содержащий амортизатор с нелинейной силовой характеристикой, установленный между опорным и ударовоспринимающим элементами, средства регулировки жесткости амортизатора и служащие для линеаризации силовой характеристики формирователя корректирующие амортизаторы, которые установлены на ударовоспринимающем элементе параллельно и симметрично относительно оси основного амортизатора, о тл и ч а ю щ и й с я тем, что, с целью умень- шения трудоемкости проведения испытаний за счет исключения замены корректирующих амортизаторов, он снабжен дополнительными опорными элементами, между которыми установлены корректирующие амортизаторы, средства регулировки жесткости выполнены в виде винтовых стяжек, служащих для сжатия основного и корректирующих амортизаторов, один из опорных элементов каждого корректирующего амортизатора установлен на ударовоспринимающем элементе, другой опорный элемент связан посредством винтовой стяжки с опорным элементом основного амортизатора, а все поверхности контакта опорных и ударовоспринимающих элементов с амортизаторами выполнены сферическими.1728702 4 Составитель В. Фоминактор И. Ванюшкина Техред М.Моргентал Гирня Корр каз 1401 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10
СмотретьЗаявка
4715024, 06.07.1989
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ХИМИЧЕСКИХ И СТРОИТЕЛЬНЫХ МАШИН
МАРНАЧЕВ МИХАИЛ ВАСИЛЬЕВИЧ, ГОЛЫНЧИК ОЛЕГ ИГОРЕВИЧ
МПК / Метки
МПК: G01M 7/08
Метки: импульса, испытательному, стенду, ударного, ударному, формирователь
Опубликовано: 23.04.1992
